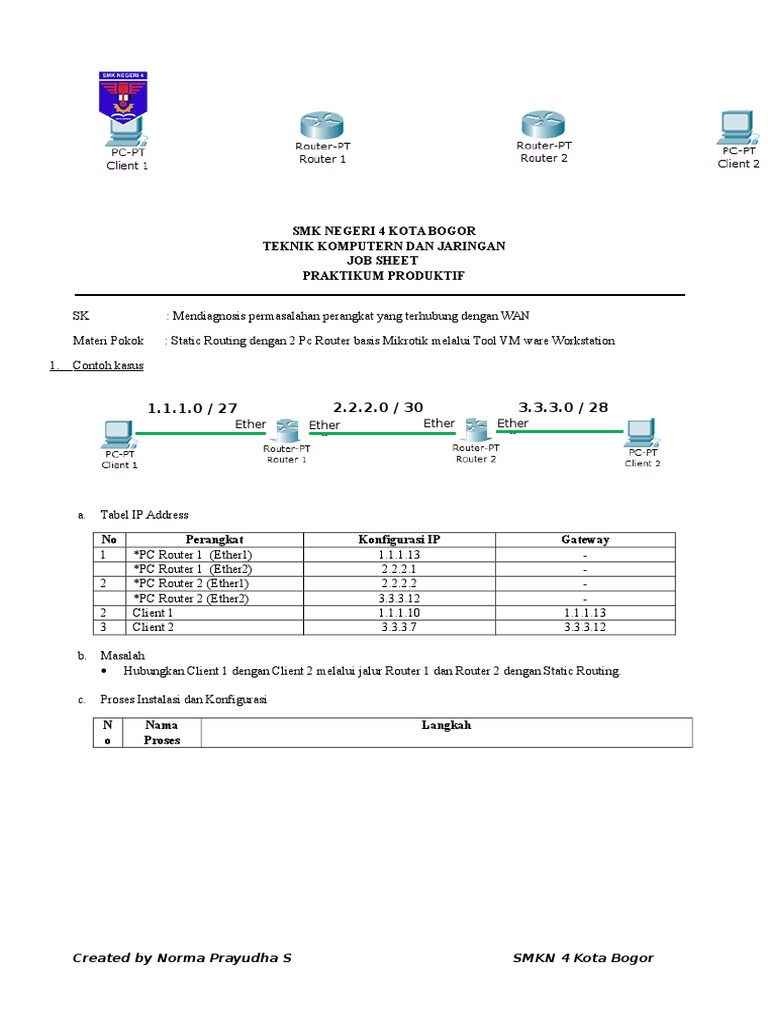

SMK NEGERI 4 KOTA BOGOR

TEKNIK KOMPUTERN DAN JARINGAN

JOB SHEET
PRAKTIKUM PRODUKTIF

1.

SK

: Mendiagnosis permasalahan perangkat yang terhubung dengan WAN

Materi Pokok

: Static Routing dengan 2 Pc Router basis Mikrotik melalui Tool VM ware Workstation

Contoh kasus

1.1.1.0 / 27
Ether
1

a.

3.3.3.0 / 28

2.2.2.0 / 30
Ether
2

Ether
1

Ether
2

Tabel IP Address
No
1
2
2
3

Perangkat
*PC Router 1 (Ether1)
*PC Router 1 (Ether2)
*PC Router 2 (Ether1)
*PC Router 2 (Ether2)
Client 1
Client 2

Konfigurasi IP
1.1.1.13
2.2.2.1
2.2.2.2
3.3.3.12
1.1.1.10
3.3.3.7

Gateway
1.1.1.13
3.3.3.12

b.

Masalah
Hubungkan Client 1 dengan Client 2 melalui jalur Router 1 dan Router 2 dengan Static Routing.

c.

Proses Instalasi dan Konfigurasi

N
o

Nama
Proses

Created by Norma Prayudha S

Langkah

SMKN 4 Kota Bogor

1.

Instalasi
Mikrotik
Router OS
via VM
Ware
(Berlaku
untuk PC
Router 1
dan Router
2)

Konfigurasi
PC Router 1

Buka aplikasi VM Ware

Create a New Virtual Machine
Masukkan .ISO file Mikrotik OS
Setting system operasi dengan Other
Berikan nama Virtual Machine
Setting Ukuran Harddisk, misal 2 Gb
Customize Hardware
Add 1 Network Adapter lagi
Setting ukuran RAM menjadi 64 Mb
Finish
Power On Virtual machine
Setelah muncul halaman pertama Mikrotik
Press key a kemudian i dan y untuk melakukan proses instalasi
Login
Konfigurasi IP Address untuk Router 1 ether1 dan ether2

Dengan perintah :
Ip address add address = 1.1.1.13/27 interface=ether1
Ip address add address = 2.2.2.1/30 interface=ether2

Lakukan pengecekan hasil konfigurasi ip address

Ip address print

Lakukan Static Routing dari Router 1 ke Router 2, agar Client 1 dapat melewati Router
2 untuk kemudian menuju Client 2

Perintahnya :
Ip route add dst-address = 3.3.3.0 /28 gateway = 2.2.2.2
Kemudian cek ip route table nya dengan perintah
Ip route print

Created by Norma Prayudha S

SMKN 4 Kota Bogor

Konfigurasi
PC Router 2

Login
Konfigurasi IP Address untuk Router 2 ether1 dan ether2

Dengan perintah :
Ip address add address = 2.2.2.2/30 interface=ether1
Ip address add address = 3.3.3.12 /28 interface=ether2

Lakukan pengecekan hasil konfigurasi ip address

Ip address print

Lakukan Static Routing dari Router 2 ke Router 1, agar Client 2 dapat melewati Router
1 untuk kemudian menuju Client 1

Perintahnya :
Ip route add dst-address = 1.1.1.0 /27 gateway = 2.2.2.1
Kemudian cek ip route table nya dengan perintah
Ip route print

Konfigurasi
PC Clien 1

Masuk control panel

Networking and sharing center
Change adapter setting
Atur IP Address pada Vmware Network adapter Vmnet1

Created by Norma Prayudha S

SMKN 4 Kota Bogor

Konfigurasi
PC Client 2

Klik Start All Program Accesories Communication Network Connections

Setting IP Address

Pengaturan
koneksi VM
Ware untuk
Router 1

Klik menu VM Setting

Setting Network Adaternya seperti dibawah ini

Ether1
Ether2

Klik menu VM Setting

Setting Network Adapter seperti dibawah ini

Ether1
Ether2

d.

Pengujian Koneksi antar jaringan

Lakukan pengujian dengan perintah PING mulai dari client 1 ke router 1, kemudian router 2 dan terakhir ke
client 2

Created by Norma Prayudha S

SMKN 4 Kota Bogor

Lakukan pengujian dengan arah sebaliknya.

Pastikan semua koneksi terhubung dengan baik.
