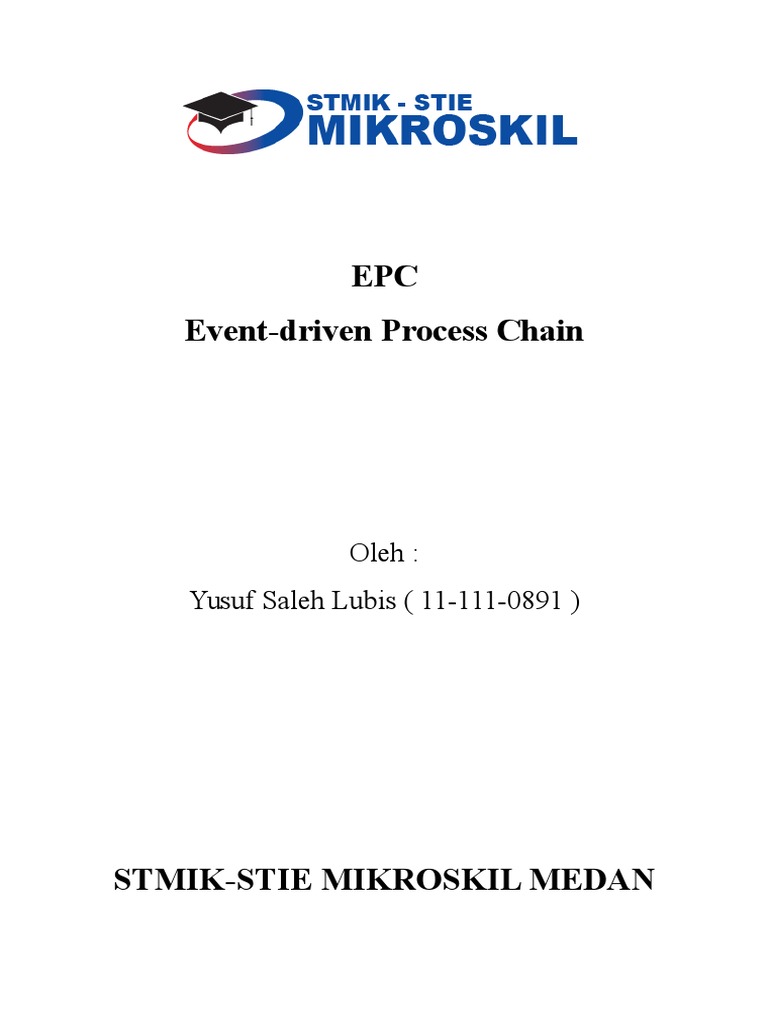

EPC

Event-driven Process Chain

Oleh :
Yusuf Saleh Lubis ( 11-111-0891 )

STMIK-STIE MIKROSKIL MEDAN

Daftar Isi
Contents
1.

Sejarah............................................................................................................ 3

2.

Simbol dan Fungsi........................................................................................... 4

a.

Event.............................................................................................................. 4

b.

Fungsi............................................................................................................ 4

c.

Unit............................................................................................................... 5

d.

Resource......................................................................................................... 5

3.

Contoh............................................................................................................. 6

4.

Aplikasi untuk pemodelan............................................................................... 7

5.

Kesimpulan...................................................................................................... 7

6.

Referensi......................................................................................................... 8

1. Sejarah
Event-driven Process Chain (EPC) merupakan salah satu jenis flowchart
yang digunakan dalam pemodelan proses bisnis. EPC dapat digunakan untuk
membantu perencanaan sumber daya dan peningkatan proses bisnis dalam
perusahaan. Metode Event-driven Process Chain dikembangkan menggunakan
framework Architecture of Integral Information System (ARIS) oleh AugustWilhem Scheer di Institut fr Wirtschaftsinformatik, Universitt des Saarlandes
(Institute for Business Information Systems at the University of Saarland) pada
awal tahun 1990.
August-Wilhem Sheer merancang EPC menggunakan Architecture of
Integral Information System (ARIS) yang merupakan produk utama dari
perusahaan yang Ia dirikan (IDS Scheer). ARIS merupakan software yang
ditujukan untuk merepsentasikan proses bisnis dan pengembangan management
bisnis.
Pada awalnya EPC digunakan sejalan dengan pemodelan SAP R/3, akan
tetapi seiring pengembangan maka penggunakan EPC dapat mencakup banyak
ruang. EPC digunakan oleh banyak perusahaan untuk pemodelan, analisis, dan
mendesain proses bisnis. EPC itu sendiri merupakan sebuah grafik yang
terstruktur atas event dan fungsi. Grafik tersebut bertujuan untuk menjelaskan
hubungan antar banyak alternatif dari proses yang mungkin dilakukan secara
parallel. Kemudian proses tersebut ditentukan oleh penggunakan operator
logika seperti OR, AND, dan XOR. Keunggulan utama dari EPC datang dari
notasi yang simple dan mudah dipahami. Hal ini menyebabkan EPC dapat
diterima untuk digunakan untuk pemodelan bisnis pada aspek yang lebih luas.

Figure 1: Logo Perusahaan IDS Scheer, pengembang EPC

2. Simbol dan Fungsi

Terdapat 4 jenis objek dasar yang digunakan dalam EPC, yaitu :
-

Event
Fungsi
Unit
Resource (data, organisasi, system, dan lainnya)

Dari keempat objek tersebut digunakanlah symbol dan ikon yang

merepsentasikan fungsi dari masing-masing objek tersebut.
a. Event
Merupakan elemen pasif yang mendeskripsikan keadaan yang sedang
terjadi dalam proses. Contoh : event pengadaan bahan baku, event
perekrutan karyawan baru, dan sebagainya. Event disimbolkan
dalam bentuk symbol hexagonal (segi enam).

Figure 2 : Simbol Event

b. Fungsi
Elemen aktif yang mendeskripsikan aktifitas dalam perusahaan.
Fungsi menjelaskan transformasi yang terjadi dari awal proses
hinggan hasil. Jika hasil yang mungkin terjadi tidak sesuai maksud,
maka keputusan akan diambil menggunakan operator logika. Fungsi
dapat digunakan untuk proses selanjutnya dalam rantai EPC dalam hal
ini disebut hirarki proses. Contoh : fungsi input data, fungsi login,
dan sebagainya. Fungsi disimbolkan dalam bentuk persegi empat
bersudut tumpul.

Figure 3 : Simbol Fungsi

c. Unit
Adalah orang yang bertugas dalam perjalan event dan fungsi yang
sedang terjadi, dalam hal ini merupakan entitas yang bertanggung
jawab pada proses. Selain itu unit juga dapat digantikan dengan
system lainnya. Contoh : Admin, CRM. Pengatur disimbolkan
sebagai persegi empat dengan garis vertical.

Figure 4 : SImbol Unit

d. Resource
Merupakan entitas yang mendeskripsikan input dan output sebuah
fungsi dalam proses yang sedang terjadi. Contoh : data, informasi
pada form. Resource disimbolkan sebagai persegi empat

Figure 5 : Simbol Resource

Contoh satu blok EPC

Figure 6 : Contoh EPC

3. Contoh
a. EPC dalam proses login

b. EPC dalam proses pemesanan barang

4. Aplikasi untuk pemodelan

Terdapat banyak tools untuk pemodelan EPC, diantaranya :
- ARIS
- Concept Draw
- Visual Pradigm
- Smart Draw
Aplikasi diatas dapat diperoleh dengan gratis atau juga berbayar,
namun kita juga dapat menggunakan fungsi-fungsi dasar yang terdapat
dalam Microsot Office Word berupa Shape dan Line. Oleh karena grafik
dasar EPC merupakan penggunaan objek yang mudah dibuat (persegi,
garis) maka tools yang bisa digunakan juga mudah untuk ditemui. Kita
juga dapat menggunakan Microsoft Paint untuk mendesain EPC dengan
sedikit kesabaran.

5. Kesimpulan
Pro :
Untuk sebuah bahasa pemodelan EPC dapat dikatakan mudah utuk
dipahami sebab penggunakan diagram simbol dan pola dasar (persegi,
garis), notasi dan alur proses dapat dipahami dengan mudah dengan
tambahan teks pada symbol EPC, selain itu tiap hasil dari block EPC
dapat digunakan untuk proses lainnya sehingga menyebabkan
kesinambungan proses berantai dan alur (Chain).
Con :
Kesinambungan proses pada EPC itu sendiri membutuhkan entitas dari
block EPC sebelumnya, sehingga mau tidak mau EPC tidak dapat berdiri
sendiri atas satu proses tunggal (jika systemnya komplek), dibutuhkan
output dari fungsi tertentu untuk memproses fungsi yang sekarang. Dari
hal ini dapat disimpulkan bahwa model EPC yang dihasilkan akan selalu
memiliki ketergantungan resource (input dan output) untuk menjalankan
proses selanjutnya.
6. Referensi

1. https://en.wikipedia.org/wiki/Event-driven_process_chain
2. https://en.wikipedia.org/wiki/August-Wilhelm_Scheer
3. https://en.wikipedia.org/wiki/Architecture_of_Integrated_Information
_Systems
4. http://www.conceptdraw.com/solution-park/business-process-EPC
5. https://www.smartdraw.com/flowchart/event-driven-process-chaindiagram.htm
6. https://www.visual-paradigm.com/VPGallery/bpmodeling/epc.html
7. http://www.ariscommunity.com/event-driven-process-chain
8. http://link.springer.com/chapter/10.1007/978-1-84628-613-1_7#page1
