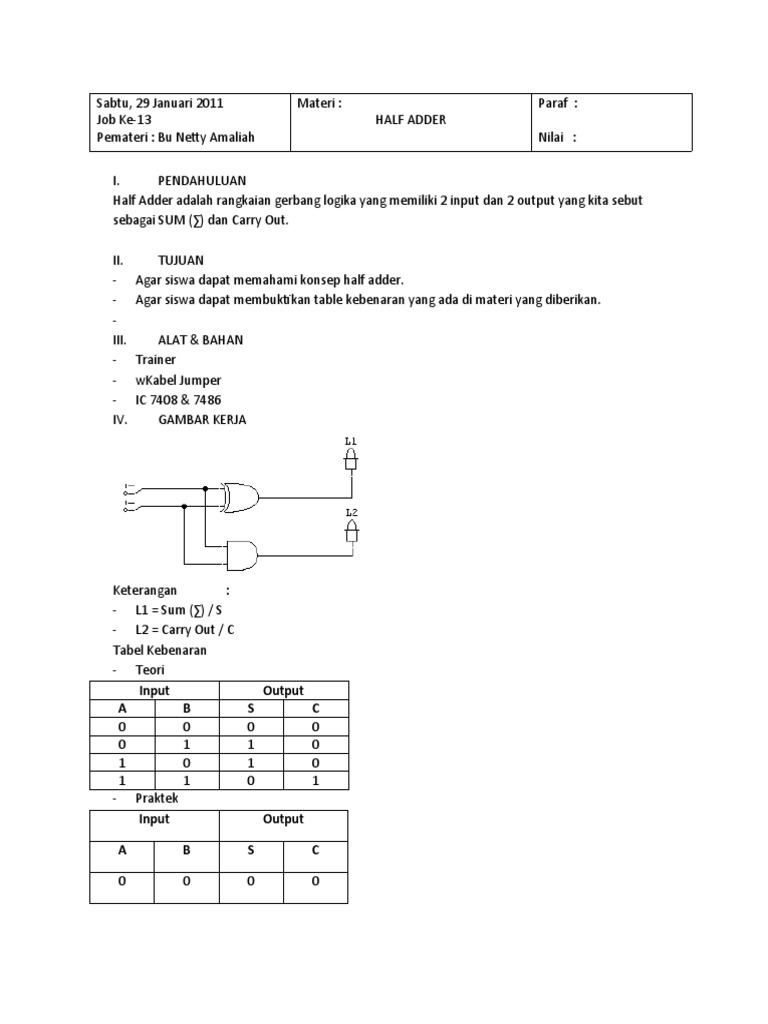

Sabtu, 29 Januari 2011 Materi : Paraf :

Job Ke-13 HALF ADDER

Pemateri : Bu Netty Amaliah Nilai :

I. PENDAHULUAN
Half Adder adalah rangkaian gerbang logika yang memiliki 2 input dan 2 output yang kita sebut
sebagai SUM (∑) dan Carry Out.

II. TUJUAN
- Agar siswa dapat memahami konsep half adder.
- Agar siswa dapat membuktikan table kebenaran yang ada di materi yang diberikan.
-
III. ALAT & BAHAN
- Trainer
- wKabel Jumper
- IC 7408 & 7486
IV. GAMBAR KERJA

Keterangan :
- L1 = Sum (∑) / S
- L2 = Carry Out / C
Tabel Kebenaran
- Teori
Input Output
A B S C
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1
- Praktek
Input Output

A B S C

0 0 0 0
 0 1 1 0

1 0 1 0

1 1 0 1

Sabtu, 29 Januari 2011 Materi : Paraf :

Job Ke-13 FULL ADDER
Pemateri : Bu Netty Amaliah Nilai :
x
I. PENDAHULUAN
Full Adder berbeda dengan Half Adder. Jika Half Adder memiliki 2 input, maka Full Adder memiliki 3
input dan 2 output (Sum & Carry)

II. TUJUAN
- Siswa dapat memahami konsep Full Adder.
- eeeeeSiswa dapat membuktikan tabel kebenaran yang ada di teori

III. ALAT & BAHAN

- Trainer
- Kabel jumper
- IC 7408, 7432, dan 7486

IV. GAMBAR KERJA

Keterangan :
- L1 = Sum (∑) / S
- L2 = Carry Out / C

Tabel Kebenaran :
- Teori
INPUT OUTPUT
A B Ci S C
0 0 0 0 0
0 0 1 1 0
 0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1

- Praktek
INPUT OUTPUT
A B Ci S C
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1

V. KESIMPULAN
Dengan praktek ini siswa dapat membuktikan bahwa Full Adder adalah penjumlahan dari 2 Half
Adder.
