Modul Trigger TCA 785

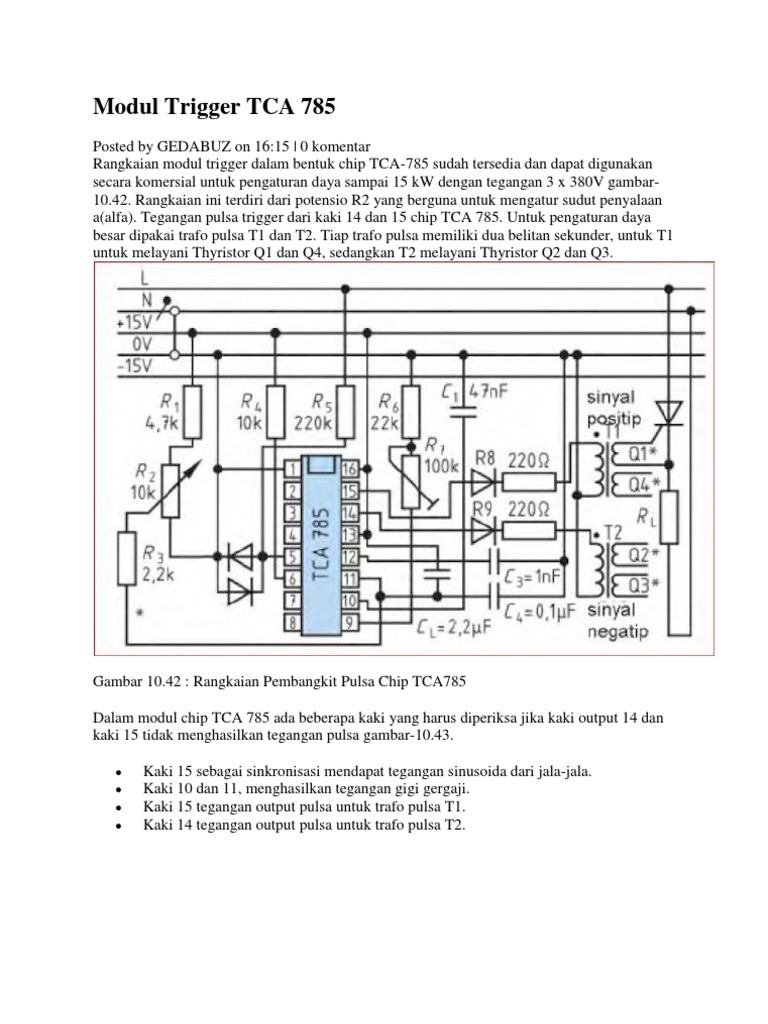

Posted by GEDABUZ on 16:15 | 0 komentar Rangkaian modul trigger dalam bentuk chip TCA-785 sudah tersedia dan dapat digunakan secara komersial untuk pengaturan daya sampai 15 kW dengan tegangan 3 x 380V gambar10.42. Rangkaian ini terdiri dari potensio R2 yang berguna untuk mengatur sudut penyalaan a(alfa). Tegangan pulsa trigger dari kaki 14 dan 15 chip TCA 785. Untuk pengaturan daya besar dipakai trafo pulsa T1 dan T2. Tiap trafo pulsa memiliki dua belitan sekunder, untuk T1 untuk melayani Thyristor Q1 dan Q4, sedangkan T2 melayani Thyristor Q2 dan Q3.

Gambar 10.42 : Rangkaian Pembangkit Pulsa Chip TCA785 Dalam modul chip TCA 785 ada beberapa kaki yang harus diperiksa jika kaki output 14 dan kaki 15 tidak menghasilkan tegangan pulsa gambar-10.43.

Kaki 15 sebagai sinkronisasi mendapat tegangan sinusoida dari jala-jala. Kaki 10 dan 11, menghasilkan tegangan gigi gergaji. Kaki 15 tegangan output pulsa untuk trafo pulsa T1. Kaki 14 tegangan output pulsa untuk trafo pulsa T2.

Gambar 10.43 : Bentuk Gelombang Rangkaian lengkap terdiri atas rangkaian daya dengan penyearah asimetris gelombang penuh dengan dua Diode dan dua Thyristor. Daya yang mampu dikendalikan sebesar 15 kW beban DC gambar 10.44.

Gambar 10.44 : Rangkaian Daya 1 Phasa Beban DC 15 Kw
