HPLC (High Performance Liquid Chromatography)

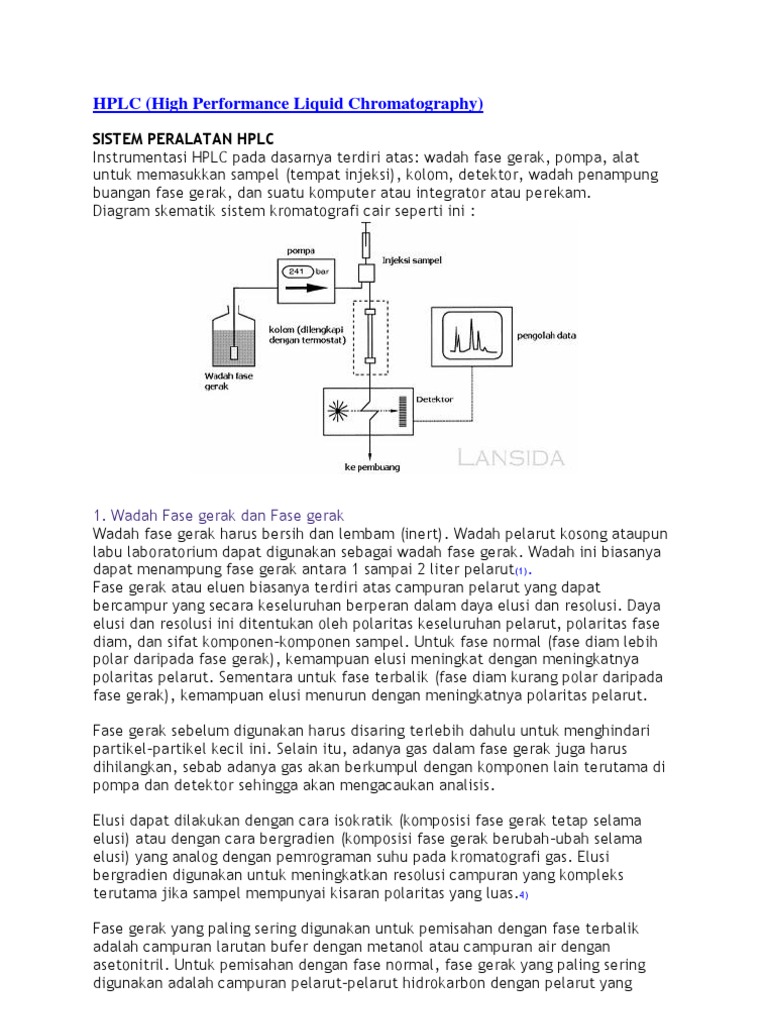

SISTEM PERALATAN HPLC Instrumentasi HPLC pada dasarnya terdiri atas: wadah fase gerak, pompa, alat untuk memasukkan sampel (tempat injeksi), kolom, detektor, wadah penampung buangan fase gerak, dan suatu komputer atau integrator atau perekam. Diagram skematik sistem kromatografi cair seperti ini :

1. Wadah Fase gerak dan Fase gerak Wadah fase gerak harus bersih dan lembam (inert). Wadah pelarut kosong ataupun labu laboratorium dapat digunakan sebagai wadah fase gerak. Wadah ini biasanya dapat menampung fase gerak antara 1 sampai 2 liter pelarut (1). Fase gerak atau eluen biasanya terdiri atas campuran pelarut yang dapat bercampur yang secara keseluruhan berperan dalam daya elusi dan resolusi. Daya elusi dan resolusi ini ditentukan oleh polaritas keseluruhan pelarut, polaritas fase diam, dan sifat komponen-komponen sampel. Untuk fase normal (fase diam lebih polar daripada fase gerak), kemampuan elusi meningkat dengan meningkatnya polaritas pelarut. Sementara untuk fase terbalik (fase diam kurang polar daripada fase gerak), kemampuan elusi menurun dengan meningkatnya polaritas pelarut. Fase gerak sebelum digunakan harus disaring terlebih dahulu untuk menghindari partikel-partikel kecil ini. Selain itu, adanya gas dalam fase gerak juga harus dihilangkan, sebab adanya gas akan berkumpul dengan komponen lain terutama di pompa dan detektor sehingga akan mengacaukan analisis. Elusi dapat dilakukan dengan cara isokratik (komposisi fase gerak tetap selama elusi) atau dengan cara bergradien (komposisi fase gerak berubah-ubah selama elusi) yang analog dengan pemrograman suhu pada kromatografi gas. Elusi bergradien digunakan untuk meningkatkan resolusi campuran yang kompleks terutama jika sampel mempunyai kisaran polaritas yang luas. 4) Fase gerak yang paling sering digunakan untuk pemisahan dengan fase terbalik adalah campuran larutan bufer dengan metanol atau campuran air dengan asetonitril. Untuk pemisahan dengan fase normal, fase gerak yang paling sering digunakan adalah campuran pelarut-pelarut hidrokarbon dengan pelarut yang

terklorisasi atau menggunakan pelarut-pelarut jenis alkohol. Pemisahan dengan fase normal ini kurang umum dibanding dengan fase terbalik.2) 2. Pompa Pompa yang cocok digunakan untuk HPLC adalah pompa yang mempunyai syarat sebagaimana syarat wadah pelarut yakni: pompa harus inert terhadap fase gerak. Bahan yang umum dipakai untuk pompa adalah gelas, baja tahan karat, Teflon, dan batu nilam. Pompa yang digunakan sebaiknya mampu memberikan tekanan sampai 5000 psi dan mampu mengalirkan fase gerak dengan kecepatan alir 3 mL/menit. Untuk tujuan preparatif, pompa yang digunakan harus mampu mengalirkan fase gerak dengan kecepatan 20 mL/menit. Tujuan penggunaan pompa atau sistem penghantaran fase gerak adalah untuk menjamin proses penghantaran fase gerak berlangsung secara tepat, reprodusibel, konstan, dan bebas dari gangguan. Ada 2 jenis pompa dalam HPLC yaitu: pompa dengan tekanan konstan, dan pompa dengan aliran fase gerak yang konstan. Tipe pompa dengan aliran fase gerak yang konstan sejauh ini lebih umum dibandingkan dengan tipe pompa dengan tekanan konstan.6) 3. Tempat penyuntikan sampel Sampel-sampel cair dan larutan disuntikkan secara langsung ke dalam fase gerak yang mengalir di bawah tekanan menuju kolom menggunakan alat penyuntik yang terbuat dari tembaga tahan karat dan katup teflon yang dilengkapi dengan keluk sampel (sample loop) internal atau eksternal.

Posisi pada saat memuat sampel

Posisi pada saat menyuntik sampel

4. Kolom dan Fase diam Ada 2 jenis kolom pada HPLC yaitu kolom konvensional dan kolom mikrobor. Kolom merupakan bagian HPLC yang mana terdapat fase diam untuk berlangsungnya proses pemisahan solut/analit. Kolom mikrobor mempunyai 3 keuntungan yang utama dibanding dengan kolom konvensional, yakni:

Konsumsi fase gerak kolom mikrobor hanya 80% atau lebih kecil dibanding dengan kolom konvensional karena pada kolom mikrobor kecepatan alir fase gerak lebih lambat (10 -100 l/menit). Adanya aliran fase gerak yang lebih lambat membuat kolom mikrobor lebih ideal jika digabung dengan spektrometer massa.

Sensitivitas kolom mikrobor ditingkatkan karena solut lebih pekat, karenanya jenis kolom ini sangat bermanfaat jika jumlah sampel terbatas misal sampel klinis.

Meskipun demikian, dalam prakteknya, kolom mikrobor ini tidak setahan kolom konvensional dan kurang bermanfaat untuk analisis rutin. 3] Kebanyakan fase diam pada HPLC berupa silika yang dimodifikasi secara kimiawi, silika yang tidak dimodifikasi, atau polimer-polimer stiren dan divinil benzen. Permukaan silika adalah polar dan sedikit asam karena adanya residu gugus silanol (Si-OH). Silika dapat dimodifikasi secara kimiawi dengan menggunakan reagen-reagen seperti klorosilan. Reagen-reagen ini akan bereaksi dengan gugus silanol dan menggantinya dengan gugus-gugus fungsional yang lain. Oktadesil silika (ODS atau C18) merupakan fase diam yang paling banyak digunakan karena mampu memisahkan senyawa-senyawa dengan kepolaran yang rendah, sedang, maupun tinggi. Oktil atau rantai alkil yang lebih pendek lagi lebih sesuai untuk solut yang polar. Silika-silika aminopropil dan sianopropil (nitril) lebih cocok sebagai pengganti silika yang tidak dimodifikasi. Silika yang tidak dimodifikasi akan memberikan waktu retensi yang bervariasi disebabkan karena adanya kandungan air yang digunakan. 5. Detektor HPLC Detektor pada HPLC dikelompokkan menjadi 2 golongan yaitu: detektor universal (yang mampu mendeteksi zat secara umum, tidak bersifat spesifik, dan tidak bersifat selektif) seperti detektor indeks bias dan detektor spektrometri massa; dan golongan detektor yang spesifik yang hanya akan mendeteksi analit secara spesifik dan selektif, seperti detektor UV-Vis, detektor fluoresensi, dan elektrokimia. Idealnya, suatu detektor harus mempunyai karakteristik sebagai berikut: 1. Mempunyai respon terhadap solut yang cepat dan reprodusibel. 2. Mempunyai sensitifitas yang tinggi, yakni mampu mendeteksi solut pada kadar yang sangat kecil. 3. Stabil dalam pengopersiannya. 4. Mempunyai sel volume yang kecil sehingga mampu meminimalkan pelebaran pita. 5. Signal yang dihasilkan berbanding lurus dengan konsentrasi solut pada kisaran yang luas (kisaran dinamis linier). 6. Tidak peka terhadap perubahan suhu dan kecepatan alir fase gerak. 2) Beberapa detektor yang paling sering digunakan pada HPLC dengan karakteristik detektor seperti berikut :
Detektor Absorbansi Uv-vis Fotometer filter Spektrofotometer spektrometer photodiode array Sensitifitas (g/ml) 5 x 10 -10 5 x 10 -10 > 2 x 10
-10

Kisaran linier 10 5 10 5 10
4

Karakteristik

Sensitivitas bagus, paling sering digunakan, selektif terhadap gugus-gugus dan struktur-struktur yang tidak jenuh.

Fluoresensi

10

-12

10

Indeks bias

5 x 10

-7

10

Sensitifitas sangat bagus, selektif, Tidak peka terhadap perubahan suhu dan kecepatan alir fase gerak. Hampir bersifat universal akan tetapi sensitivitasnya sedang. Sangat sensitif terhadap suhu, dan tidak dapat digunakan pada elusi bergradien Peka terhadap perubahan suhu dan kecepatan alir fase gerak, tidak dapat digunakan pada elusi bergradien. Hanya mendeteksi solut-solut ionik. Sensitifitas sangat bagus, selektif tetapi timbul masalah dengan adanya kontaminasi elektroda.

Elektrokimia Konduktimetri Amperometri

10 -12 10

-8

10 5 10

JENIS HPLC Pemisahan dengan HPLC dapat dilakukan dengan fase normal (jika fase diamnya lebih polar dibanding dengan fase geraknya) atau fase terbalik (jika fase diamnya kurang non polar dibanding dengan fase geraknya). Berdasarkan pada kedua pemisahan ini, sering kali HPLC dikelompokkan menjadi HPLC fase normal dan HPLC fase terbalik. Selain klasifikasi di atas, HPLC juga dapat dikelompokkan berdasarkan pada sifat fase diam dan atau berdasarkan pada mekanisme sorpsi solut, dengan jenis-jenis HPLC sebagai berikut: 1. Kromatografi Adsorbsi Prinsip kromatografi adsorpsi telah diketahui sebagaimana dalam kromatografi kolom dan kromatografi lapis tipis. Pemisahan kromatografi adsorbsi biasanya menggunakan fase normal dengan menggunakan fase diam silika gel dan alumina, meskipun demikian sekitar 90% kromatografi ini memakai silika sebagai fase diamnya. Pada silika dan alumina terdapat gugus hidroksi yang akan berinteraksi dengan solut. Gugus silanol pada silika mempunyai reaktifitas yang berbeda, karenanya solut dapat terikat secara kuat sehingga dapat menyebabkan puncak yang berekor.3) 2. Kromatografi fase terikat Kebanyakan fase diam kromatografi ini adalah silika yang dimodifikasi secara kimiawi atau fase terikat. Sejauh ini yang digunakan untuk memodifikasi silika adalah hidrokarbon-hidrokarbon non-polar seperti dengan oktadesilsilana, oktasilana, atau dengan fenil. Fase diam yang paling populer digunakan adalah oktadesilsilan (ODS atau C18) dan kebanyakan pemisahannya adalah fase terbalik. Sebagai fase gerak adalah campuran metanol atau asetonitril dengan air atau dengan larutan bufer. Untuk solut yang bersifat asam lemah atau basa lemah, peranan pH sangat krusial karena kalau pH fase gerak tidak diatur maka solut akan mengalami ionisasi atau protonasi. Terbentuknya spesies yang terionisasi ini menyebabkan ikatannya dengan fase diam menjadi lebih lemah dibanding jika solut dalam bentuk spesies yang tidak terionisasi karenanya spesies yang mengalami ionisasi akan terelusi lebih cepat.3) 3. Kromatografi penukar ion KCKT penukar ion menggunakan fase diam yang dapat menukar kation atau anion dengan suatu fase gerak. Ada banyak penukar ion yang beredar di pasaran,

meskipun demikian yang paling luas penggunaannya adalah polistiren resin. Kebanyakan pemisahan kromatografi ion dilakukan dengan menggunakan media air karena sifat ionisasinya. Dalam beberapa hal digunakan pelarut campuran misalnya air-alkohol dan juga pelarut organik. Kromatografi penukar ion dengan fase gerak air, retensi puncak dipengaruhi oleh kadar garam total atau kekuatan ionik serta oleh pH fase gerak. Kenaikan kadar garam dalam fase gerak menurunkan retensi solut. Hal ini disebabkan oleh penurunan kemampuan ion sampel bersaing dengan ion fase gerak untuk gugus penukar ion pada resin. 4. Kromatografi Pasangan ion Kromatografi pasangan ion juga dapat digunakan untuk pemisahan sampel-sampel ionik dan mengatasi masalah-masalah yang melekat pada metode penukaran ion. Sampel ionik ditutup dengan ion yang mempunyai muatan yang berlawanan. 2) 5. Kromatografi Eksklusi Ukuran Kromatografi ini disebut juga dengan kromatografi permiasi gel dan dapat digunakan untuk memisahkan atau menganalisis senyawa dengan berat molekul > 2000 dalton. Fase diam yang digunakan dapat berupa silika atau polimer yang bersifat porus sehingga solut dapat melewati porus (lewat diantara partikel), atau berdifusi lewat fase diam. Molekul solut yang mempunyai BM yang jauh lebih besar, akan terelusi terlebih dahulu, kemudian molekul-molekul yang ukuran medium, dan terakhir adalah molekul yang jauh lebih kecil. Hal ini disebabkan solut dengan BM yang besar tidak melewati porus, akan tetapi lewat diantara partikel fase diam. Dengan demikian, dalam pemisahan dengan eksklusi ukuran ini tidak terjadi interaksi kimia antara solut dan fase diam seperti tipe kromatografi yang lain. 6. Kromatografi Afinitas Dalam kasus ini, pemisahan terjadi karena interaksi-interaksi biokimiawi yang sangat spesifik. Fase diam mengandung gugus-gugus molekul yang hanya dapat menyerap sampel jika ada kondisi-kondisi yang terkait dengan muatan dan sterik tertentu pada sampel yang sesuai (sebagaimana dalam interaksi antara antigen dan antibodi). Kromatografi jenis ini dapat digunakan untuk mengisolasi protein (enzim) dari campuran yang sangat kompleks.2) DERIVATISASI PADA HPLC Derivatisasi melibatkan suatu reaksi kimia antara suatu analit dengan suatu reagen untuk mengubah sifat fisika-kimia suatu analit. Tujuan utama penggunaan derivatisasi pada HPLC adalah untuk: 1. Meningkatkan deteksi 2. Merubah struktur molekul atau polaritas analit sehingga akan menghasilkan puncak kromatografi yang lebih baik 3. Merubah matriks sehingga diperoleh pemisahan yang lebih baik 4. Menstabilkan analit yang sensitif.5) Detektor yang paling banyak digunakan dalam HPLC adalah detektor UV-Vis sehingga banyak metode yang dikembangkan untuk memasang atau menambahkan gugus kromofor yang akan menyerap cahaya pada panjang gelombang tertentu. Di

samping itu, juga dikembangkan suatu metode untuk menghasilkan fluorofor (senyawa yang mamapu berfluoresensi) sehingga dapat dideteksi dengan fluorometri.7) Suatu reaksi derivatisasi harus mempunyai syarat-syarat sebagai berikut, yakni: produk yang dihasilkan harus mampu menyerap baik sinar ultraviolet atau sinar tampak atau dapat membentuk senyawa berfluoresen sehingga dapat dideteksi dengan spektrofluorometri; proses derivatisasi harus cepat dan menghasilkan produk yang sebesar mungkin (100 %); produk hasil derivatisasi harus stabil selama proses derivatisasi dan deteksi; serta sisa pereaksi untuk derivatisasi harus tidakmenganggu pemisahan kromatografi.7) Berbagai macam bahan penderivat telah tersedia antara lain :
Gugus fungsional Asam-asam kaboksilat; asamasam lemak;asamasam fosfat Alkohol Reagen untuk dapat dideteksi dengan UV-Vis p-nitrobenzil-N,Ndiisopropilisourea (PNBDI); 3,5dinitrobenzil-N,Ndiisopropilisourea (DNBDI); pbromofenasil bromida (PBPB) 3,5-dinitrobenzil klorida (DNBC); 4dimetilaminiazobenzen-4-sulfinil (Dabsyl-Cl); 1-naftilisosianat (NIC-1). p-nitrobenziloksiamin hidroklorida (PNBA); 3,5-dinitrobenziloksiamin hidroklorida (DNBA); Reagen untuk dapat dideteksi dengan Fluoresen 4-bromometil-7asetoksikumarin; 4-bromometil-7metoksikumarin;

Aldehid; keton

Dansil hidrazin

Amin primer Amin primer (1 ) dan o sekunder (2 )

o

Asam-asam amino (peptida)

3,5-dinitrobenzil klorida (DNBC); Nsuksinimidil-p-nitrofenilasetat (SNPA); N-suksinimidil-3,5dinitrofenilasetat (SDNPA); 4dimetilaminiazobenzen-4-sulfinil (Dabsyl-Cl); 1-naftilisosianat (NIC-1). 4-dimetilaminiazobenzen-4-sulfinil (Dabsil-Cl)

Fluoresamin o-ftalaldehid (OPA) 7-kloro-4-nitrobenzo-2-oksa1,3-diazol (NBD-Cl); 7-fluoro4-nitrobenzo-2-oksa-1,3diazol (NBD-F); Dansil klorida

Fluoresamin o-ftalaldehid (OPA) 7-kloro-4-nitrobenzo-2-oksa1,3-diazol (NBD-Cl); 7-fluoro4-nitrobenzo-2-oksa-1,3diazol (NBD-F);

Derivatisasi ini dapat dilakukan sebelum analit memasuki kolom (pre-column derivatization) atau setelah analit keluar dari kolom (post-column derivatization). Referensi: 1. Settle, F (Editor), 1997, Handbook of Instrumental Techniques for Analytical Chemistry, Prentice Hall PTR, New Jersey, USA. 2. Meyer, F.R., 2004, Practical High-Performance Liquid Chromatography, 4th Ed., John Wiley & Sons, New York. 3. Kealey, D and Haines, P.J., 2002, Instant Notes: Analytical Chemistry, BIOS Scientific Publishers Limited, New York. 4. Kenkel, J., 2002, Analytical Chemistry for Technicians, 3th. Edition., CRC Press, U.S.A. 5. Snyder, L. R., Kirkland, S.J., and Glajch, J.L., 1997, Practical HPLC Method Development, John Wiley & Son, New York.

6. Munson, J.W., 1981, Phrarmaceutical Analysis: Modern Methods, Part A and B, diterjemahkan oleh Harjana dan Soemadi, Airlangga University Press, Surabaya. 7. Cserhati, T. And Forgacs, E., 1999, Chromatography in Food science and Technology, Technomic Publishing, Lancaster, Basel.
