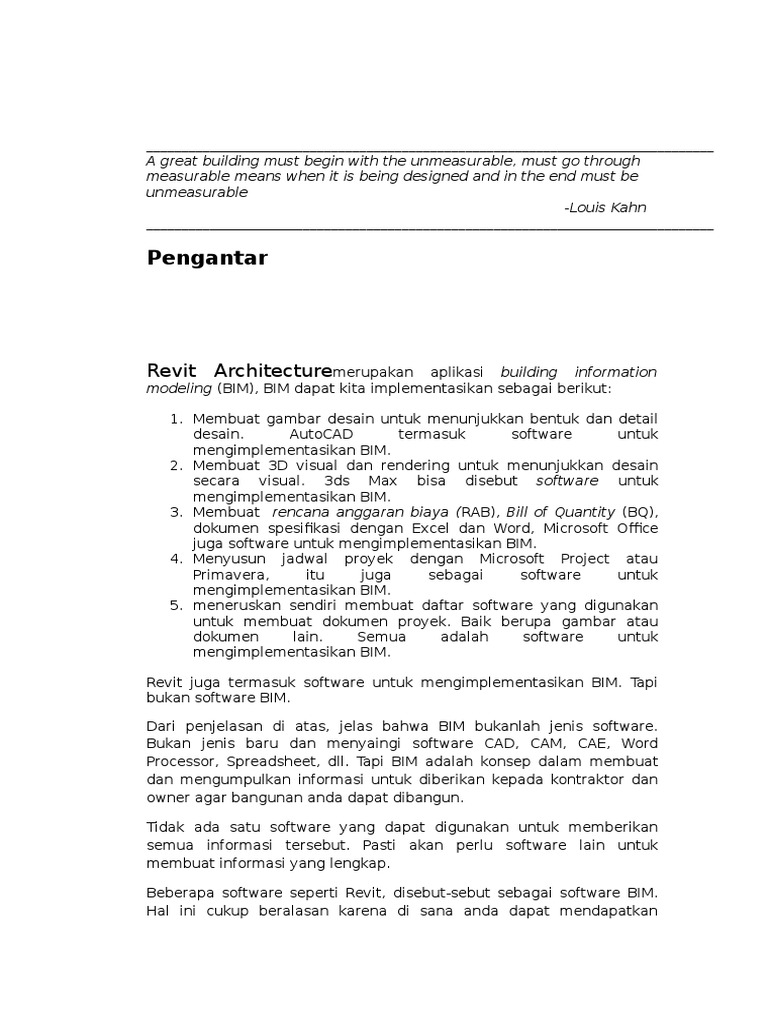

A great building must begin with the unmeasurable, must go through


measurable means when it is being designed and in the end must be
unmeasurable
-Louis Kahn
________________________________________________________________________________

Pengantar

Revit Architecturemerupakan

aplikasi building information


modeling (BIM), BIM dapat kita implementasikan sebagai berikut:
1. Membuat gambar desain untuk menunjukkan bentuk dan detail
desain.
AutoCAD
termasuk
software
untuk
mengimplementasikan BIM.
2. Membuat 3D visual dan rendering untuk menunjukkan desain
secara visual. 3ds Max bisa disebut software untuk
mengimplementasikan BIM.
3. Membuat rencana anggaran biaya (RAB), Bill of Quantity (BQ),
dokumen spesifikasi dengan Excel dan Word, Microsoft Office
juga software untuk mengimplementasikan BIM.
4. Menyusun jadwal proyek dengan Microsoft Project atau
Primavera,
itu
juga
sebagai
software
untuk
mengimplementasikan BIM.
5. meneruskan sendiri membuat daftar software yang digunakan
untuk membuat dokumen proyek. Baik berupa gambar atau
dokumen
lain.
Semua
adalah
software
untuk
mengimplementasikan BIM.
Revit juga termasuk software untuk mengimplementasikan BIM. Tapi
bukan software BIM.
Dari penjelasan di atas, jelas bahwa BIM bukanlah jenis software.
Bukan jenis baru dan menyaingi software CAD, CAM, CAE, Word
Processor, Spreadsheet, dll. Tapi BIM adalah konsep dalam membuat
dan mengumpulkan informasi untuk diberikan kepada kontraktor dan
owner agar bangunan anda dapat dibangun.
Tidak ada satu software yang dapat digunakan untuk memberikan
semua informasi tersebut. Pasti akan perlu software lain untuk
membuat informasi yang lengkap.
Beberapa software seperti Revit, disebut-sebut sebagai software BIM.
Hal ini cukup beralasan karena di sana anda dapat mendapatkan

banyak informasi mengenai model desain. Seperti 3D view, plan,


elevation, schedule, section dan sebagainya.
Tapi tentu informasi tersebut tidak cukup untuk disebut BIM. Karena
itulah Autodesk sekarang membuat bundle Building Design Suite. Di
dalamnya ada beberapa software lain untuk melengkapi kekurangan
Revit.

MODUL 1
BUAT PROJECT BARU DARI TEMPLATE
Memulai Revit Architecture 2009
Langkah untuk memulai Revit Architecture 2009 sebagai berikut:
1. Klik dua kali pada shortcut Revit Architecture 2009 yang
ada di Desktop.
2. Klik tombol Start Programs Revit Revit
Architecture 2009

Dalam kotak dialog New Project klik Project didalam dialog


Create New
Klik Browse... untuk memverifikasi pilihan kedua yang akan di
pilih
Cari dan Klik file Belajar Revit 2009-Family Template
DefaultGBRENU Open
Kemudian klik OK
________________________________________________________________
Catatan: Revit menyediakan beberapa tipe template untuk
beberapa tipe bangunan tertentu, yaitu komersial, konstruksi,
dan perumahan. Setiap template berisi pengaturan yang telah

disesuaikan dengan pilihan. Untuk project tutorial menggunakan


template defualt, yang akan disesuaikan jika dibutuhkan.
________________________________________________________________

MEMAHAMI ISTILAH DALAM REVIT ARCHITECTURE


Project
Revit Architecture Project adalah databes tunggal untuk
disain, file project berisi semua informasi untuk mendisain
bangunan mulai dari data geometri hingga data kontruksi.
Dengan menggunakan file project tunggal, Revit
Architecture membuat anda mudah untuk mengubah
desain yang lansung dapat dilihat perubahannya pada
bidang terkait.
Level
Level adalah bidang horisontal tak terbatas yang bertindak
sebagai referensi untuk elemen tingkat, seperti atap,
plafont dan lantai.

Element
Elemen adalah untuk menambahkan parametrik baru
kedalam project. Yang di bedakan berdasarkan:
Katagori
Sekelompok elemen yang digunakan didalam disain,
misalnya katagori dinding, notasi, teks.
Family
Family juga merupakan dari katagori, tapi family juga
memiliki databesnya tersendiri yang terpisah dari

katagori, untuk merubah ukuran atau nama family


terkait, misalnya seperti family jendela, pintu,

Type
Setiap family juga memiliki beberapa jenis type.

TAMPILAN STANDAR

PERALATAN NAVIGASI

Berikut ini beberapa alat navigasi yang dapat digunakan didalam


revit
View Cube
View Cube merupakan alat bantu navigasi yang
digunakan untuk mempermudah dalam melihat dan
mengubah pandangan atau tampak suatu obyek dalam
file proyek Revit. View cube biasanya selalu aktif pada
3D view dan biasanya berada di kanan atas area
gambar. dimana cara penggunaanya bisa menggunakan
klik atau ditahan (drag).
Steering wheels
Steering wheels merupakan alat bantu navigasi yang
lain yang befungsi untuk melakukan eksplorasi obyek,
cara kerjanya mirip seperti alat bantu walktrough.
Steering wheels hanyadapat aktif di view 2D dengan klik
atau menekan (shortcut : F8) dan dapat di
juga diatur di Menu bar
setting Option Steering wheels
ikon

MENGATUR PROJECT UNITS


Menu bar
setting project
unit... atau menekan (shortcut :
UN)
Project unit berfungsi sebagai:
Mengubah
tampilan
jenis
satuan sesuai disiplin yang
dipilih diantaranya: Common,
Structural, Electrical.
Didalam Revit anda dapat
menentukan
unit
untuk
memudahkan
anda
dalam
mendesain
bangunan
jika
diperlukan.
misalnya
untuk
pembulatan,
menampilkan
simbol didalam drawing area.

GRID
grid untuk memudahkan penataan komponen bangunan dengan
menggunakan sistem struktur rangka.
Membuat Grid
Grid dapat dibuat dengan klik ikon Grid di Design
Bar
Menggambar langsung area gambar .
Pertama klik di area
sembarang
Arahkan
grid
ke
horizontal
dan
vertikal
dengan
jarak
sesuai
kebutuhan

Mengcopy Grid
pilih element grid yang ingin di perbanyak Ctrl+c
Ctrl+v,
sesuaikan jarak yang diinginkan atau mengetik langsung
jaraknya yang diinginkan dikeyboard tekan Enter, maka nomor
simbolnya akan bertambah otomatis.
Jika anda ingin copy berlanjut memilih constrain

_________________________________________________________________

catatan: mengetik jarak langsung, harus diperhatikan element


grid yang dipilih harus sejajar dengan elemen grid yang
diperbanyak
_________________________________________________________________

Edit Grid
Meilih grid yang akan di edit kemudian

klik ikon
maka
akan muncul box
Elemen
Properties
Edit/New
di dalam box Type
Properties ini anda dapat
merubah
tampilan
simbol gridnya pada
parameter
Symbol
dengan memilih value
yang lain.
Catatan: Value dari pada
parameter symbol dapat
di
load/insert/import
lebih banyak lagi

Parameter
Non-Plant
View
Symbol
(Default)ini merupakan
tampilan
view
Elevations/section, anda
dapat memilih perletakan simbolnya. Top (simbol grid diatas),
Bottom (simbol grid dibawah), Both (simbol grid atas-bawah),
None(menghilakan simbol).

Duplicate Grid

Duplicate ini digunakan untuk mengelompokkan element grid.

DINDING
Membuat Dinding
Ketinggian
dinding

Posisi dinding
terhadap AS

Pilihan jenis
menggambar

pilih ikon Wall di Basics pada boxndisign bar, maka


type selectornya akan otomatis berubah seperti
gambar diatas untuk mengatur agar memudahkan
kita dalam menggambar atau anda juga dapat
mengaturnya di element properties
Dinding dapat di buat di project floor plan dan 3D
view.
Untuk membuat dinding anda dapat langsung
menggambar di area kerja yang dibutuhkan,
Misalnya:

Membuat dinding di lantai 1 (area menggambar) dengan


mengatur ketinggian didingnya sampai ke lantai 2 atau dapat
memasukkan angka ketinggiannya dengan memilih
height
unconnected.
Membuat Baru dan Mengedit Element Dinding
Setelah memilih wall kemudian buka element properties
pilih
masukkan nama
dinding yang
ingin dibuat, misalnya: Dinding Pas Batu Bata 1-4. Sekarang anda
sudah memiliki family dinding yang di inginkan, kemudian anda
dapat merubah ukaran dinding sesuai kebutuhan yang diinginkan
dengan cara mengedit parameter stucturenya

Total
Ketebala
n
dinding
Pengaturan
ukuran
ketebalan
dinding
Fungsi
dinding

Setelah selesai mengatur klik OK atau tekan Enter.


Membuat Material Dinding

Material disini bertujuan untuk untuk menyediakan visualisasi


realistis model bangunan atau untuk memberikan informasi yang
dapat digunakan dalam analisis dan penjadwalan.

Jenis material

Pilih material defaul

duplicate

pengaturan
material

buat nama (mis: Bata )

OK

Dalam box pengaturan material terdapat beberapa pengaturan,


Graphics : untuk tampilan notasi material, shading, surface
pattern dan caut pattern.
Render apperence: untuk mengatur tampilan material, replace
material untuk membuat material baru.

Identity: untuk informasi yang diperlukan pada material


Physical: informasi perhitungan pada material
Klik ok. Lakukan hal sama untuk merubah material plester dan
acian.
