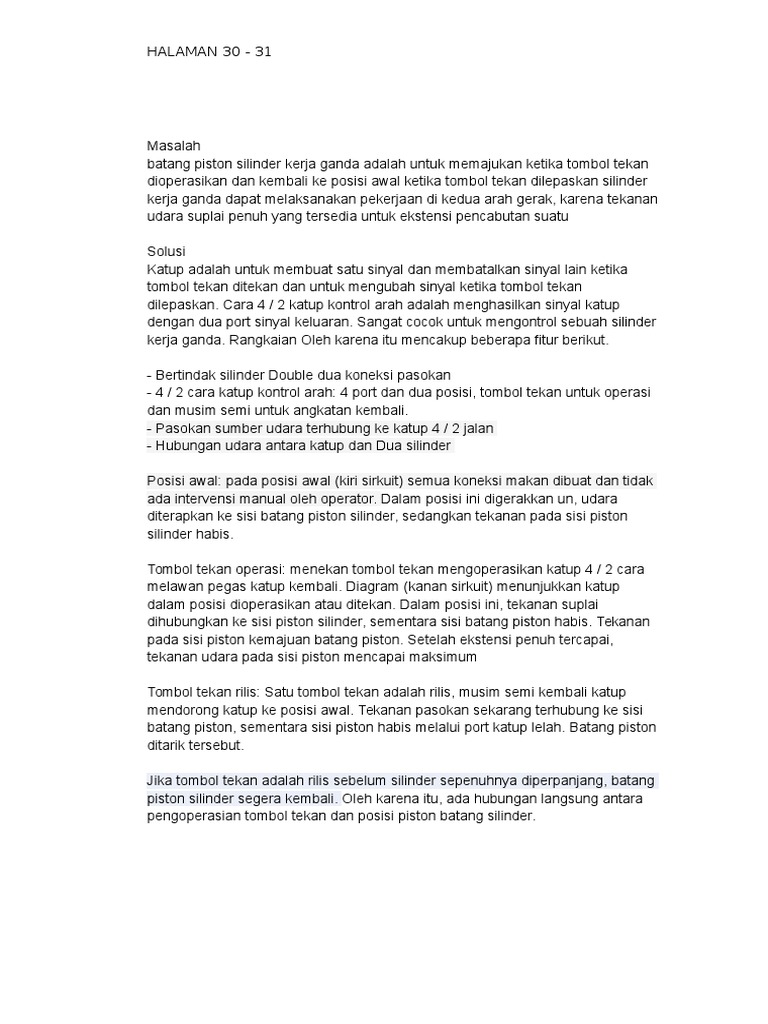

HALAMAN 30 - 31

Masalah
batang piston silinder kerja ganda adalah untuk memajukan ketika tombol tekan
dioperasikan dan kembali ke posisi awal ketika tombol tekan dilepaskan silinder
kerja ganda dapat melaksanakan pekerjaan di kedua arah gerak, karena tekanan
udara suplai penuh yang tersedia untuk ekstensi pencabutan suatu
Solusi
Katup adalah untuk membuat satu sinyal dan membatalkan sinyal lain ketika
tombol tekan ditekan dan untuk mengubah sinyal ketika tombol tekan
dilepaskan. Cara 4 / 2 katup kontrol arah adalah menghasilkan sinyal katup
dengan dua port sinyal keluaran. Sangat cocok untuk mengontrol sebuah silinder
kerja ganda. Rangkaian Oleh karena itu mencakup beberapa fitur berikut.
- Bertindak silinder Double dua koneksi pasokan
- 4 / 2 cara katup kontrol arah: 4 port dan dua posisi, tombol tekan untuk operasi
dan musim semi untuk angkatan kembali.
- Pasokan sumber udara terhubung ke katup 4 / 2 jalan
- Hubungan udara antara katup dan Dua silinder
Posisi awal: pada posisi awal (kiri sirkuit) semua koneksi makan dibuat dan tidak
ada intervensi manual oleh operator. Dalam posisi ini digerakkan un, udara
diterapkan ke sisi batang piston silinder, sedangkan tekanan pada sisi piston
silinder habis.
Tombol tekan operasi: menekan tombol tekan mengoperasikan katup 4 / 2 cara
melawan pegas katup kembali. Diagram (kanan sirkuit) menunjukkan katup
dalam posisi dioperasikan atau ditekan. Dalam posisi ini, tekanan suplai
dihubungkan ke sisi piston silinder, sementara sisi batang piston habis. Tekanan
pada sisi piston kemajuan batang piston. Setelah ekstensi penuh tercapai,
tekanan udara pada sisi piston mencapai maksimum
Tombol tekan rilis: Satu tombol tekan adalah rilis, musim semi kembali katup
mendorong katup ke posisi awal. Tekanan pasokan sekarang terhubung ke sisi
batang piston, sementara sisi piston habis melalui port katup lelah. Batang piston
ditarik tersebut.
Jika tombol tekan adalah rilis sebelum silinder sepenuhnya diperpanjang, batang
piston silinder segera kembali. Oleh karena itu, ada hubungan langsung antara
pengoperasian tombol tekan dan posisi piston batang silinder.
