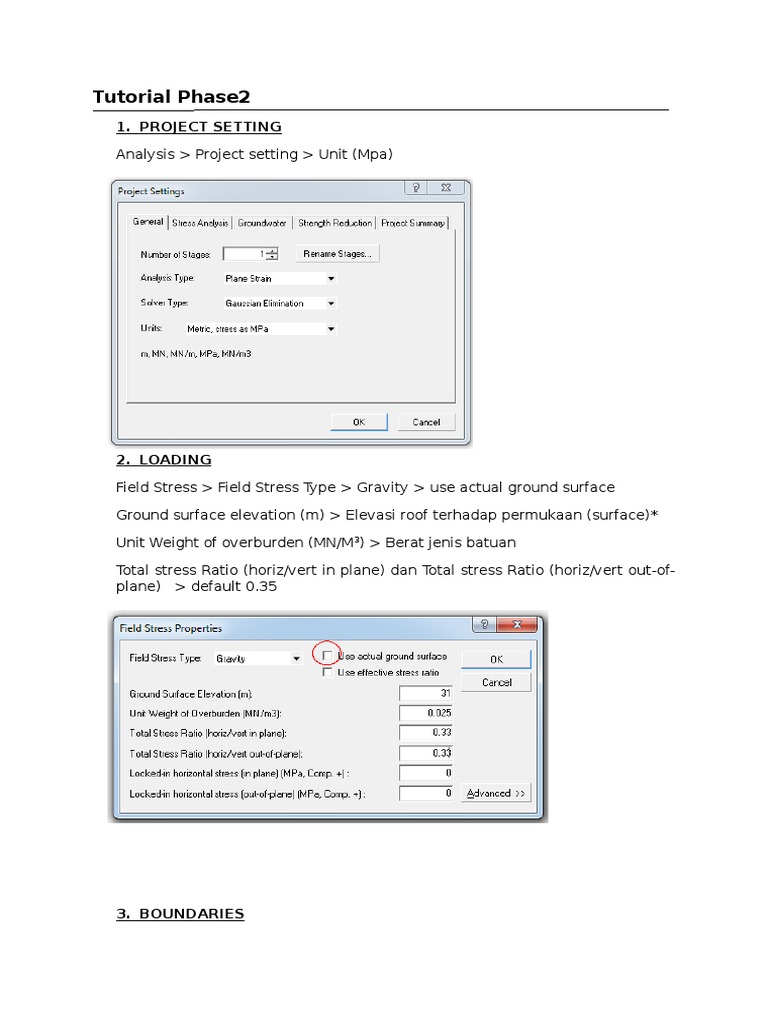

Tutorial Phase2

1. PROJECT SETTING

Analysis > Project setting > Unit (Mpa)

2. LOADING

Field Stress > Field Stress Type > Gravity > use actual ground surface

Ground surface elevation (m) > Elevasi roof terhadap permukaan (surface)*

Unit Weight of overburden (MN/M3) > Berat jenis batuan

Total stress Ratio (horiz/vert in plane) dan Total stress Ratio (horiz/vert out-of-
plane) > default 0.35

3. BOUNDARIES
Add Excavation > masukan lebar bukaan tunnel

Add External > Default 3 . edit boundary dengan cara move vertice

Add Material > Buatlah batasan jenis batuan / lithology, missal ; vein (dip
vein disesuaikan) dan hostrock

4. PROPERTIES

Define material properties > Ubah nama material sesuai dengan kondisi
eksisting lubang bukaan misal : Quartz Vein, tuff, breksi dan lain-lain.

Elastic Properties > Elastic Type > isotropic

Strength Parameter > Failure Criterion > Hoek Brown

- Data properties batuan dapat diperoleh dari software Roclab (Elastic

properties : youngs modulus, Strength Parameter : intact comp strength
(MPa), mb Parameter dan s parameter

5. MESH
Mesh > Discretize,

Mesh > Mesh

Restrain > untuk permukaan restrain x,y kemudian cek mesh dg cara
contiguous mesh stage

6. PROPERTIES

Assign Properties > pilih sesuai litologi (misal ; Tuff Breksi > klik area) >
Excavate

7. COMPUTE
Klik > Compute

8. INTERPRET

Klik > Interpret

Select data to view.....

Add quarry untuk display nilai sigma 1 jika nilai maka ada tarikan (mohr)

Sigma z . out of plane atau kearah bukaan

Sigma 1 stress terbesar

Sigma 3 stress terkecil
