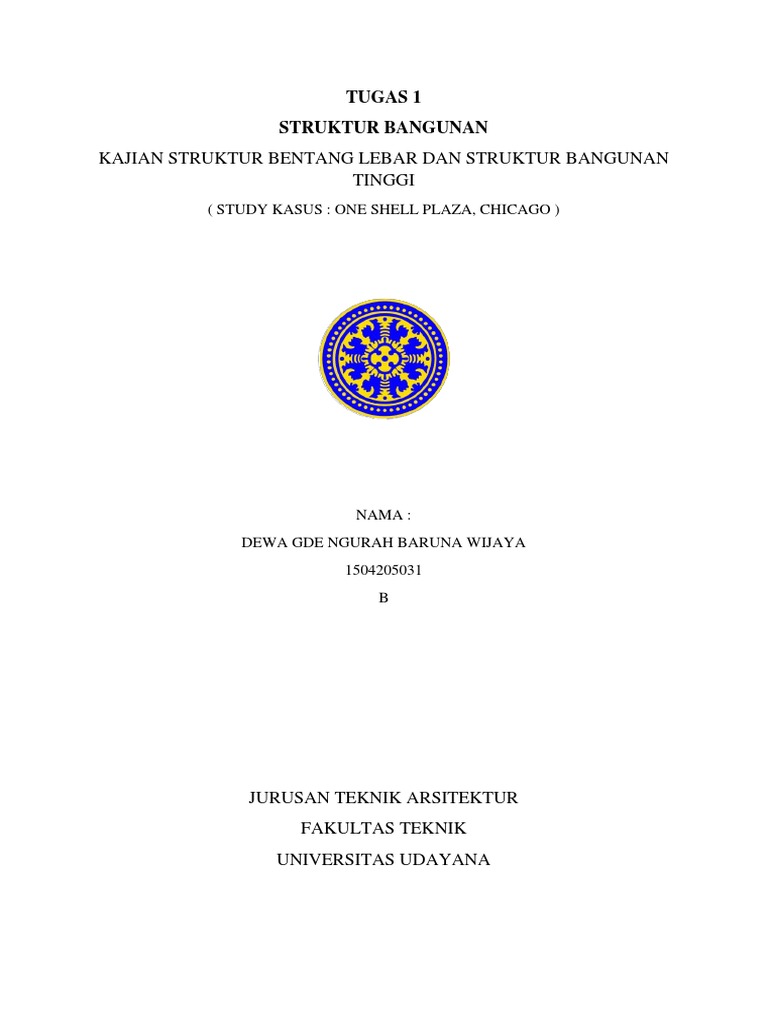

TUGAS 1

STRUKTUR BANGUNAN
KAJIAN STRUKTUR BENTANG LEBAR DAN STRUKTUR BANGUNAN
TINGGI
( STUDY KASUS : ONE SHELL PLAZA, CHICAGO )

NAMA :
DEWA GDE NGURAH BARUNA WIJAYA
1504205031
B

JURUSAN TEKNIK ARSITEKTUR


FAKULTAS TEKNIK
UNIVERSITAS UDAYANA
One Shell Plaza

Alamat : 910 Louisiana Street, Houston, TX

Lokasi : The block bounded by Louisiana, McKinney, Walker and Smith streets

Arsitek : Skidmore, Owings & Merrill Bricker + Cannady, 1993 renovation Kendall Heaton, 2012
renovation

Detail Bangunan

Luas Area : 1,228,160 square feet

Jumlah Lantai : 50 lantai

Tinggi Bangunan : 714 feet

Penghargaan

Category of major commercial renovations

2017 International TOBY Award - Renovated category

Tenant Utama

Shell Oil Company

Baker Botts
Penjelasan Bangunan

One Shell Plaza adalah sebuah bangunan bertingkat dengan 50 lantai setinggi 715 kaki yang
terletak di Houston, Texas. Bangunan ini berfungsi sebagai kantor pusat perusahaan Shell Oil
Company. Arsitek Bruce Graham, bersama dengan Fazlur Khan, merancang One Shell Plaza
untuk menjadi bangunan berani namun struktural dan pasangan ini mendapatkan banyak
pengakuan atas desain mereka. Pada saat selesai pada tahun 1971, One Shell Plaza adalah
gedung tertinggi di sebelah barat Sungai Mississippi dan merupakan bangunan dengan
struktur beton bertulang tertinggi di dunia. Bangunan ini adalah bangunan beton ringan
pertama dan satu dari struktur tabung pertama yang pernah dibangun. Bangunan ini juga
merupakan bangunan tinggi pertama yang bisa mengisi cakrawala Houston.

Tidak seperti Chicago, di mana munculnya bangunan tinggi sebagian besar didorong oleh visi
Walikota Richard Daley untuk kota tersebut, Houston adalah kota yang dibangun oleh para
pengembang. Salah satu pengembang utama Houston adalah Gerald D. Hines, pendiri
Gerald D. Hines Interest(sekarang Hines). Hines termasuk dalam kelas pengembang yang
digambarkan sebagai "pembangun investasi," yang mengkhususkan diri dalam membiayai
proyek pembangunan, mengontrakkan pekerjaan kepada arsitek dan insinyur, mengawasi
pembangunan, dan akhirnya menyewakan dan mengelola ruang-ruang yang dibangun.
Meskipun Hines memulai karirnya sebagai pengembang pada tahun 1957, yang dimulai
dengan pembangunan kompleks apartemen di pinggiran kota Houston, Hines dengan cepat
menjadi salah satu pemberi pengaruh terbesar dalam perkembangan kota Houston. Hines
percaya bahwa Houston berpotensi menjadi salah satu kota terbaik di negara ini, dan dia
berhasil mewujudkan tujuannya untuk membantu kotanya mencapai status itu.

Menjelang akhir 1960-an, Houston telah menjadi kota dengan pertumbuhan tercepat di
Amerika Serikat dan menempati populasi terbesar keenam di negara tersebut. Meskipun
perkembangan yang meningkat ini, bagaimanapun, masih belum banyak pusat bisnis kota,
jadi Hines memusatkan perhatiannya pada menarik perusahaan besar seperti Shell Oil
Company ke kota. Strateginya sederhana: menyewa arsitek dan insinyur terbaik untuk
menciptakan bangunan perkantoran bagi setiap perusahaan bangunan yang unik dan
elegan. Untuk kantor pusat baru Shell di One Shell Plaza, dia menghubungi Bruce Graham di
Skidmore, Owings, dan Merrill (SOM) di Chicago dengan tugas merancang bangunan yang
berani namun efisien untuk ruang tersebut.

Ketika Hines telah menghubungi SOM tentang merancang One Shell Plaza, Fazlur Khan telah
mengerjakan sebuah struktur tube-in-tube baru yang berdasarkan desain bangunan masa
lalu. Dia mulai bereksperimen dengan bentuk struktur baru setelah selesainya Gedung
Brunswick di Chicago pada tahun 1965, dan tetap mencari cara untuk membuat struktur
lebih efisien. Pembangunan One Shell Plaza dimulai pada tahun 1967 dan selesai pada tahun
1971. Sebagai gedung tertinggi di Houston saat itu, bangunan ini berdiri sebagai struktur
utama di cakrawala Houston, seperti yang telah Hines pastikan untuk Shell. Salah satu
karakteristik visual yang menonjol dari One Shell Plaza adalah kolom eksteriornya yang
bergelombang. One Shell Plaza adalah proyek pertama Hines dengan sebuah firma
arsitektur besar, dan menandai transisi dari daerah pinggiran ke perkotaan
Penjelasan Sistem Struktur

Sistem struktur yang lebih dikenal dengan istilah Tube in Tube ini terdiri dari:

Tabung luar, terdiri dari kolom-kolom dengan jarak yang sangat rapat

NB: Jarak kolom antara 1,2 s/d 3 meter panjang

Tabung dalam, berupa core atau inti bangunan

NB: Ruang core dimanfaatkan sebagai sarana dan prasarana bangunan (lif, tangga darurat,
dll)

Fungsi

Tabung eksterior menahan sendiri beban angin

Ketiga tabung tersebut disambung dengan sistem lantai, berinteraksi untuk memikul
beban gempa

NB: Kekakuan tabung sedemikian tingginya sehingga perlakuannya terhadap beban lateral
menyerupai balok kantilever

Kelebihan di Bidang Arsitektur

Pengaturan ruang dalam lebih fleksibel

Tidak terjadi
cross
Beberapa alternatif tampak bangunan yang dimungkinkan

Pengembangan bangunan yang memungkinkan untuk dilakukan

1. Ke atas (Pengembangan biasa)

2. Ke samping (dengan pemecahan yaitu bantuan elemen penghubung)

Kelebihan Secara Struktur

1. Keseimbangan, stabilitas dan kekuatan

2. Menyalurkan gaya lateral maupun gravitasi


3. Pengaku bidang horizontal dan bidang vertikal

Plat lantai sebagai pengkaku horizontal

Core sebagai pengaku bidang vertikal

Dinding sebagai pengaku bidang vertikal

4. Deformasi Yang Terjadi


Struktur

One Shell Plaza adalah contoh pertama dari apa yang Fazlur Khan sebut sebagai sistem
"tube-in-tube". Pada penjelasan gambar dibawah ini menunjukkan bahwa "tabung" dalam
dibentuk oleh dinding geser yang membentuk inti bangunan (lift perumahan, tangga, dan
ruang peralatan mekanis), sedangkan "tabung" luar dibentuk oleh kolom eksterior yang
berjarak setiap 6 kaki di sekeliling bangunan. Tabung bagian dalam dan tabung luar bekerja
sama untuk menahan beban gravitasi dan beban lateral (yaitu angin) dan untuk
memberikan kekakuan tambahan pada struktur untuk mencegah defleksi yang signifikan di
bagian atas. Dengan bentuk ini, Plaza Shell berkapasitas 50 lantai dapat dirancang menjadi
lebih tinggi dan lebih ringan daripada bangunan berbentuk bingkai yang dirancang secara
tradisional, sambil tetap mempertahankan kekakuan daripada bangunan yang jauh lebih
pendek.

Floor Plan (kiri) dari Bangunan One Shell Plaza menunjukkan berbagai ukuran kolom di
sekeliling dan dinding geser pada intinya; dan rendering dari kisi lempengan seperti waffle
di pojok (kanan).
Namun ada satu masalah lain dengan beton ringan yang perlu dipertimbangkan Khan
sebelum konstruksi bisa dimulai. Beton ringan sangat rentan terhadap creep, atau
pemendekan kolom sebagai akibat dari pembebanan yang berkelanjutan. Jika setiap kolom
memiliki area beton yang sama namun memiliki muatan berbeda, mereka akan menyusut
seiring waktu dengan jumlah yang berbeda, yang akan menyebabkan masalah. Dimulai dari
masalah utama yakni adanya retak dan lantai miring hingga ketidaknyamanan kecil seperti
pintu yang tidak tertutup dengan benar dan dinding yang retak. Untuk menjaga agar tidak
terjadi penyusutan diferensial ini, Khan mengembangkan langkah-langkah pengendalian
kualitas yang ketat untuk beton yang dia gunakan dan melakukan tes ekstensif di lapangan
dan di laboratorium untuk lebih memahami perilakunya. Selanjutnya, ia merancang kolom
perimeter sehingga setiap kolom mengalami tekanan yang sama pada beton dari waktu ke
waktu, dan karena itu mengalami pemendekan yang sama. Karena tekanan adalah gaya di
kolom dibagi dengan luas penampangnya, ini biasanya dilakukan pada bangunan dengan
memvariasikan dimensi kolom perimeter (yaitu dengan menggunakan kolom yang lebih luas
atau lebih dalam), kemudian menutupi mereka dengan faade untuk menyembunyikan
struktur. Graham dan Khan lebih memilih untuk mengekspresikan struktur, jadi mereka
lebih memilih untuk menekankan perubahan dimensi dengan memvariasikan kedalaman
setiap kolom perimeter berdasarkan distribusi kekuatan. Hal ini menghasilkan undulasi
elegan yang merupakan ciri khas One Shell Plaza.

( Kolom eksterior One Shell Plaza sangat bervariasi berdasarkan


pemuatan gravitasi, yang menciptakan pola bergelombang yang
terlihat di tingkat jalanan )
Untuk mengilustrasikan bahwa desain bergelombang didorong oleh distribusi beban
gravitasi pada lempeng dua arah, penggunaan model berupa satu sudut lantai tipikal yang
menggunakan perangkat lunak analisis struktural. Model terdiri dari lempeng dua arah
dengan balok 6 kaki di tengah pada kedua arah. Dukungan tetap ditempatkan di manapun
lempengan memotong kolom dan tepi potongan penampang dibiarkan tak terkendali.
Sebuah beban titik diterapkan pada setiap titik persimpangan, untuk mewakili beban mati
penuh ditambah 25% beban langsung yang bekerja di atas area 6 kaki x 6 kaki yang
mengelilingi simpul tersebut (yaitu daerah anak sungai node). Istilah "beban mati" mengacu
pada berat struktur itu sendiri, dan "beban hidup" mengacu pada beban lain yang bekerja
pada struktur dan dapat dipecah menjadi kategori beban hidup "jangka panjang" dan
"jangka pendek". Beban hidup 25% mewakili bagian beban live yang sepenuhnya permanen
yang bekerja pada struktur. Gambar dibawah ini menunjukkan bahwa momen lentur dan
reaksi vertikal sebanding dengan ukuran kolom.

( Diagram momen lentur dan reaksi vertikal untuk pelat lantai. Daerah hitam di bawah grafik
menunjukkan momen lentur positif, sedangkan garis abu-abu di atas grafik menunjukkan
momen lentur negatif. Reaksi vertikal ditunjukkan sebagai tanda panah. )
Kesimpulan
Selain inovatif secara struktural, One Shell Plaza berhasil dalam segi elegan secara estetika.
Kedalaman kolom yang bervariasi, dirancang untuk mendukung struktur lebih efisien,
menciptakan dinding luar yang bergelombang dengan lembut yang dapat diapresiasi dari
kejauhan dan juga dari jarak dekat. Undulasi tebal yang terlihat di dasar struktur yang
meruncing secara bertahap di sepanjang ketinggian bangunan berhasil mengekspresikan
pengurangan muatan dari bawah ke atas, sementara tetap mampu menampilkan persepsi
mengundang secara estetika. Fitur-fitur ini menekankan kepada tinggi dan kemegahan
struktur dari tingkat jalanan, namun bangunan ttap terlihat sangat ramping bagi mereka.
Untuk pintu masuk yang lebih terbuka, beberapa kolom eksterior berakhir di balok transfer
dan berlawanan dengan bangunandi bawah. Untuk menuju ke bangunan, jalan setapak dua
belas kaki yang dibuat oleh balok transfer membuat area lobi berkembang dengan baik
untuk pejalan kaki. Bangunan itu sendiri tetap khas hingga saat ini.

Referensi :
1. Khan, Y.S. (2004).Engineering Architecture: The Vision of Fazlur R. Khan. New York: W.W.
Norton & Company. ( diakses pada tanggal 10 Oktober 2017 )
2. (1972). One Shell Plaza: The tallest building west of the Mississippi. Architectural Digest,
1, 21-22. ( diakses pada tanggal 10 Oktober 2017 )
3. Adams, N. (2007).Skidmore, Owings and Merrill: SOM since 1936. Electa Architecture.
248-251. ( diakses pada tanggal 10 Oktober 2017 )
4. Lemann, N. (1982, April).The architects.Texas Monthly, 143-151, 219-232. ( diakses pada
tanggal 10 Oktober 2017 )
5. (1968, February 15). Office tower design cuts framing costs. Engineering News Record,
41-42. ( diakses pada tanggal 10 Oktober 2017 )
6. Khan, F.R., Stockbridge, G., & Brown, E.J. (1971).Quality control of high strength
lightweight concrete for One Shell Plaza.ACI Special Publication, 29(2), 15-34. ( diakses pada
tanggal 10 Oktober 2017 )
7. Khan, F.R., 1971 ( diakses pada tanggal 10 Oktober 2017 )
8. Colaco, J.P. & Khan, F.R. Analysis and design of 715 high concrete structure for One Shell
Plaza. ( diakses pada tanggal 10 Oktober 2017 )
