1.

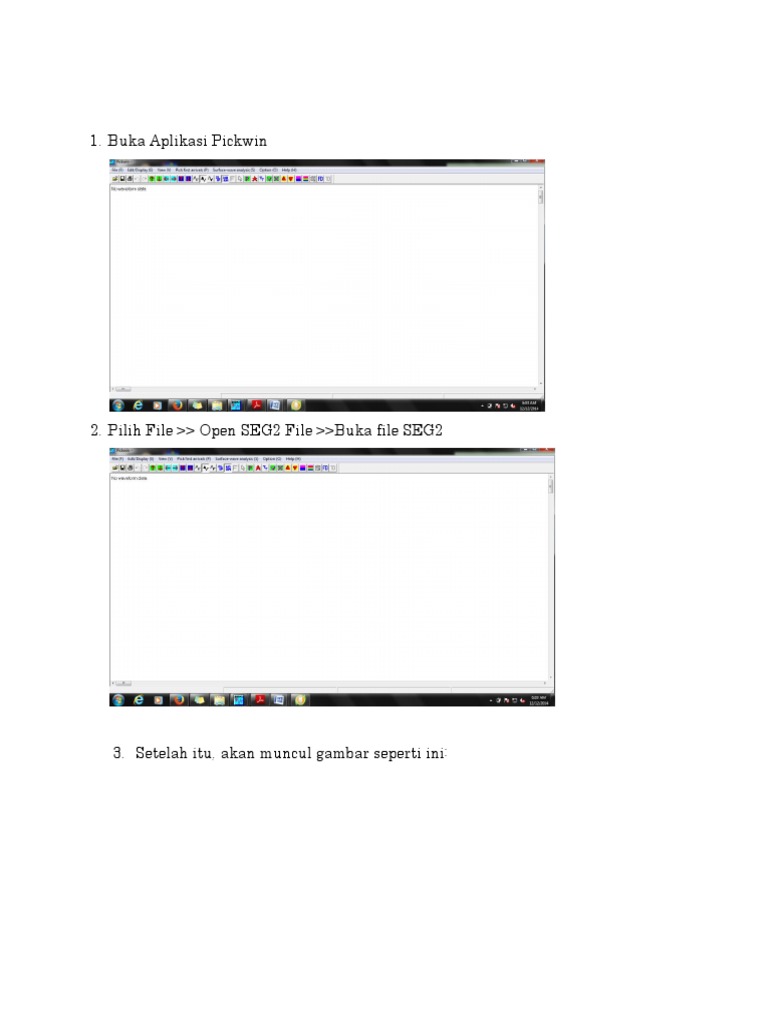

Buka Aplikasi Pickwin

2. Pilih File >> Open SEG2 File >>Buka file SEG2

3. Setelah itu, akan muncul gambar seperti ini:

4. Sebelum melakukan pick, klik edit/display (E)lalu pilih edit source/receiver
locations, etc.

5. Maka akan muncul kotak dialog geometry dan masukkan data shoot
coordinate
6. Untuk melakukan picking, klik tombol yang terdapat pada toolbar
7. Mulai melakukan pick pada gelombang first break

8. Setelah melakukan pick, klik icon

9. Kemudian akan muncul gambar seperti di bawah ini
10. Setelah menentukantitik first break,lalu klik save first break file

11. Pilih file name, kemudian klik save

12. Lalukan langkah yang sama untuk source 2, 3, 4 dan 5

13. Selanjutnya, membuka aplikasi plotrefa

14. Kemudian, klik file, open plotrefa file

15. Buka data hasil pick

16. Pilih hasil picking source 5

17. Kemudian akan muncul hasil seperti gambar dibawah ini

18. Untuk mengedit skala gambar, klik menu View >> Scale >> ok

19. Kemudian akan muncul seperti gambar di bawah ini

20. klik time-term inversion, lalu pilih assign layer 2 arrivals

21. Kemudian akan muncul titik berwarna merah lalu pilih titik di tengah yang
mewakili 2 cabang garis

22. Setelah di pilih titik tengah yang menghubungkan ruas kanan dan ruas kiri,
maka akan muncul titik berwarna hijau
23. Kemudian pilih time-term inversion, lalu pilih do-time term inversion

24. Lalu akan muncul kotak dialog topography, pilih open elevation data file,
kemudian klik ok
25. Masukkan elevasi dalam format .txt

26. Setelah memasukkan elevasi, maka akan muncul gambar seperti dibawah
ini
27. Laluklik tomography, pilih generate initial model

28. Selanjutnya akan muncul kotak dialog initial model for tomography, atur
sesuai data dari lapangan kemudian klik ok.

29. Kemudian pilih tomography inversion (with default parameter)

30. Kemudian atur kecepatan dalam bentuk m/sec. hal ini bisa dilakukan
dengan cara klik Options >> meters and m/sec

31. Jadi, hasil akhirnya akan seperti gambar dibawah ini

32. Kemidian pilih dan gambar akan menjadi seperti
