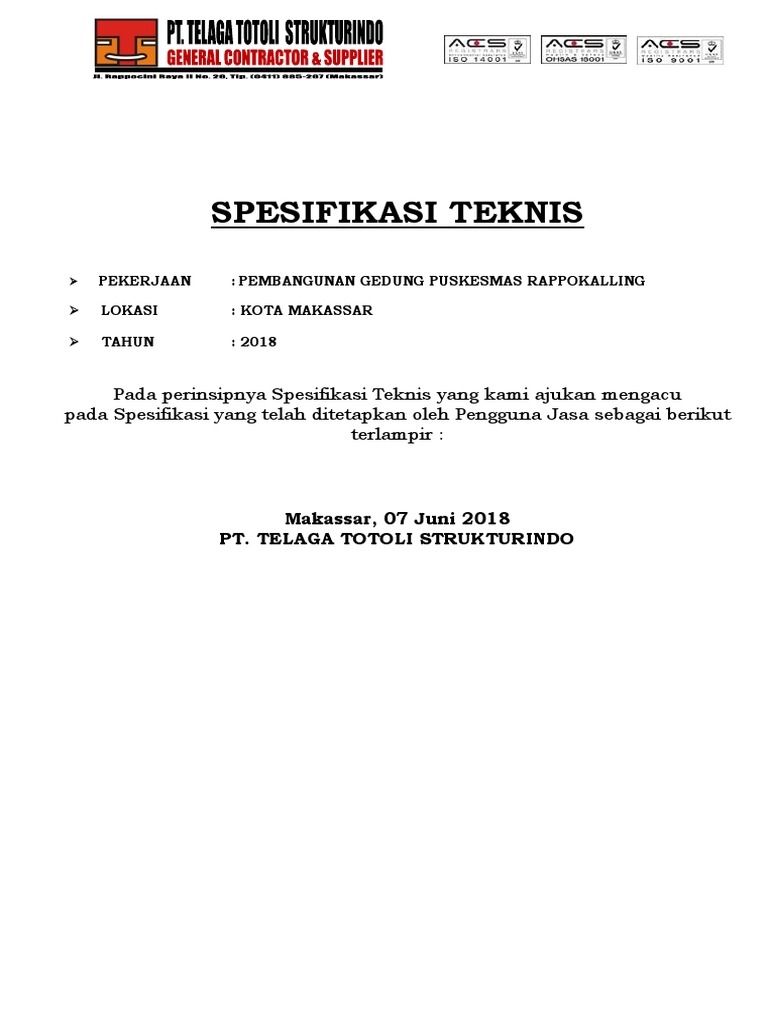

TAHUN : 2018
Pekerjaan ini terdiri dari Kantor Permanent dengan spesifikasi bangunan sesuai
uraian sebagai berikut :
1. PEKERJAAN PENDAHULUAN
1.1. Pengukuran dan Pemasangan Bowplank
Bowplank adalah patok kayu sementara yang dibuat untuk meletakkan
titik as bangunan sesuai dengan gambar denah bangunan yang ada
pada bowplank ini nanti akan diletakkan paku untuk menarik benang
agar tercipta garis lurus dan membentuk sudut siku 90 derajat dengan
tepat yang nantinya akan dijadikan pedoman atau patokan dalma
menentukan posisi pondasi,as kolom dan dinding bangunan
Syarat –syarat pemasangan bowplank yang baik adalah sebagai berikut
:
- Kedudukan patoknya harus kuat dan tidak mudah goyah
- Berjarak cukup dari rencana galian,diusahakan bowplank tidak
bergeser pada saat penggalian pondasi
- Terdapat titik atau dibuat tanda tanda dengan menggunakan paku
atau cat
- Sisi atau bowplank harus satu bidang rata atau horizontal dengan
papan lainya
- Letak kedudukan bowplank harus seragam
MPa, 485 MPa, dan 690 MPa Baut, Mur dan ring harus memenuhi syarat-
syarat ASTM – A.307, dengan kepala berbentuk segi enam Baut, Mur dan
Ring harus memenuhi syarat-syarat AASHO – M.614. baut yang memenuhi
syarat-syarat tersebut pada kepalanya diberi tanda 3 garis radial.
Perletakan Engsel dan rol yang dipakai harus lebih kecil atau sama dengan
- Pekerjaan ini meliputi konstruksi baja dan bagian konstruksi baja dari
composite structure, konstruksi harus kokoh dan pantas menurut
gambar rencana baik elevasi, ukuran dan bentuk atau yang disetujui
oleh Direksi. Pekerjaan ini termasuk penyelesaian, pengolahan di
pabrik, pemasangan dan pengecatan dari konstruksi baja seperti yang
ditentukan didalam spesifikasi ini atau didalam gambar rencana juga
termasuk dalam pekerjaan ini, paku keeling, pengelasan, baja special,
dan baja campuran, metallic electrodes, baja tempanan dan tuangan,
dan baja lain yang dibutuhkan menurut spesifikasi ini dan gambar
rencana. Baja yang dipergunakan adalah baja WF 300.150.6,5.9 mm
untuk kolom, untuk Balok baja menggunakan baja WF 200.100.5,5.8
mm, sementara untuk jurai/nok baja menggunakan baja dengan
ukuran wf 150.75.5,7 mm. untuk kuda-kuda baja menggunakan wf
150.75.5,7 mm. gording yang dipergunakan adalah gording kanal CNP
100.50.20.2,3 mm.
- Tukang yang pekerjakan harus dari tenaga ahli pada bidangnya dan
melaksanakan pekerjaan dengan baik sesuai dengan petunjuk direksi,
setiap pekerjaan yang ternyata cacat tidak sesuai dengan gambar
rencana atas spesifikasi ini dapat ditolak, dan bila terjadi demikian
harus segera diperbaiki, pekerjaan penyambungan harus dilakukan
kecuali ditentukan pekerjaan pengelasan atau pembautan didalam
gambar rencana atau dengan spesifikasi khusus, untuk itu kontraktor
harus melakukan pekerjaan dengan persetujuan direksi dimana ada
pekerjaan penggantian baut dengan mutu tinggi dan harus sesuai
dengan mutu hubungan keling.
- bahan-bahan baja harus disimpan pada tempat penyimpanan dengan
menaruh ganjal terlebih dahulu pada bagian bawah baja yang akan
dipakai sebagai baja struktur sehingga perletakan sedemikian rupa
diatas permukaan tanah dan akan bebas terhadap kotoran atau zat lain
yang mengakibatkan karat lain pada baja.
- Pekerjaan pemotongan dengan las pemotong digerakkan secara
mekanis dan diarahkan dengan sebuah mall atau cetakan serta
bergerak dengan kecepatan tetap, pinggir yang dihasilkan oleh las
pemotong harus bersih serta lurus. Untuk pekerjaan pengeboran
semua lubang harus dibor untuk seluruh tebal daripada material bila
Diameter 85 % dari
baut percobaan Beban kalibrasi Torqoe
beban
INC LBS LBS LBS. Ft
¾ 24.00 27.54 12.29 315
7/8 30.00 34.96 465
1 39.90 25.61 700
11/8 47.65 45.88 940
20.48
54.800
24.46
Penutup
Selain semua yang dipersyaratkan dalam Rencana kerja & Syarat-syarat ini
kontraktor pelaksana harus mengikuti petunjuk dari konsultan pengawas
atau direksi terkait, apabila ada pekerjaan yang kurang jelas didalam
rencana kerja dan syarat-syarat ini akan dijelaskan lebih lanjut pada saat
pelaksanaan pekerjaan dilapangan dimulai
A. Pekerjaan Struktural
Pondasi Batu Batu kali dengan ukuran Pondasi batu belah/kali dengan
Kali ± 20 x 20 x 20 cm, Pasir dimensi yang standar tidak
PONDASI cor, PC terlalu besar maupum terlalu
kecil
1. Pondasi Batu kali
atau Pondasi Pondasi poer PC, pasir beton, split/ Mutu beton K225
Beton Bertulang Beton koral beton, besi beton Besi SNI.
Bertulang 120 dan kawat bendrat.
x 120 cm
Dinding Batu bata, merah dan Bata Tidak mudah patah (retak-
ringan retak) dan tidak berlubang.
Pembakarannya sudah
cukup matang (warnanya
merah kehitaman)
Bagian sisinya harus tajam
dan siku, permukaan kasar
dan bunyinya nyaring
apabila diketuk
Agar mutu batu bata
terjamin, harus disusun
teratur dan terlindung dari
hujan dan terik matahari
Pemasangan dinding
dengan campuran
spesi/adukan sesuai
spesifikasi teknis, dilakukan
1. DINDING secara bertahap dengan
ketinggian tertentu
Aluminium /PVC
Trangking Kabel
Setara Panasonic
Stop Kontak &
Sakelar
Setara Philips
Balon Lampu
