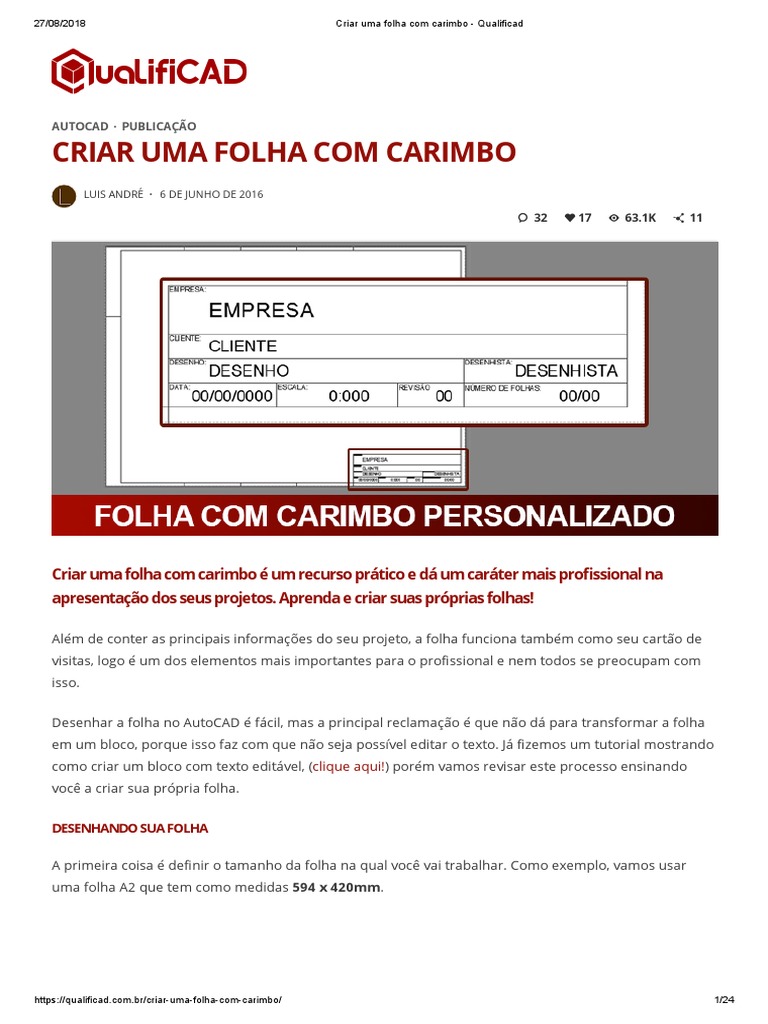

CRIAR UMA FOLHA COM CARIMBO

LUIS ANDRÉ · 6 DE JUNHO DE 2016
 32  17  63.1K  11
Criar uma folha com carimbo é um recurso prático e dá um caráter mais pro ssional na
apresentação dos seus projetos. Aprenda e criar suas próprias folhas!
Além de conter as principais informações do seu projeto, a folha funciona também como seu cartão de
visitas, logo é um dos elementos mais importantes para o pro ssional e nem todos se preocupam com
isso.
Desenhar a folha no AutoCAD é fácil, mas a principal reclamação é que não dá para transformar a folha
em um bloco, porque isso faz com que não seja possível editar o texto. Já zemos um tutorial mostrando
como criar um bloco com texto editável, (clique aqui!) porém vamos revisar este processo ensinando
você a criar sua própria folha.
DESENHANDO SUA FOLHA
A primeira coisa é de nir o tamanho da folha na qual você vai trabalhar. Como exemplo, vamos usar
uma folha A2 que tem como medidas 594 x 420mm.
https://qualificad.com.br/criar-uma-folha-com-carimbo/ 1/24
De nida a folha vamos para um layout qualquer.
No layout desenharemos um retângulo com as medidas da folha (594 x 420mm). Lembre-se o desenho
deve ser feito em milímetros! Portanto coloque os valores sem casas decimais: 594 x 420.
Quer aprender a imprimir seu projeto? Faça download do nosso manual clicando aqui!
Desenhado o retângulo devemos desenhar agora as margens. conforme a ABNT as margens de uma
folha A2 devem ter à direita, à cima e abaixo 7mm e a esquerda 25mm.
Desta forma temos nossa folha com margem.
Para facilitar sua vida na hora de dobrar a folha é interessante traçar as marcações de dobra da folha,
para isso, entre a borda da folha e a margem interna você pode deixar pequenos traços para facilitar a
dobra da sua folha. no modelos A2 temos a distribuição conforme a norma ABNT 13.142.
Finalizando as marcações você deve ter uma folha parecida com a imagem abaixo:
A parte simples esta resolvida, agora podemos ir para o carimbo!
DESENHANDO SEU CARIMBO
O carimbo (ou legenda conforme ABNT) deve ser posicionada no canto interior direito, de forma que
quando a folha for dobrada, a legenda sempre que visível.
Para a folha A2, podemos utilizar a largura máxima de 178mm (já descontados os 7mm da margem
direita), de forma que o carimbo termine exatamente junto com a dobra da folha (essa medida pode
variar em função do tamanho da folha que você escolher).
Outro ponto a se observar é que informações você irá colocar na folha e de que maneira irá organizar. A
ABNT recomenda que o carimbo contenha:
identi cação da empresa e do pro ssional responsável pelo projeto;

identi cação do cliente, nome do projeto ou do empreendimento;
título do desenho;
indicação sequencial do projeto (números ou letras);
escalas;
data;
autoria do desenho e do projeto;
indicação de revisão.
Vamos trabalhar com estes campos no exemplo da folha A2. A distribuição de onde cada item deve ser
posicionado não tem uma regra, porém alguns campos estão sempre posicionados em locais
estratégicos ou em destaque, para facilitar a leitura da folha. Abaixo uma sugestão para a distribuição.
Observem que eu apenas identi quei em que lugar cada conteúdo vai, pois o que vai ser escrito e como
vai ser escrito vamos analisar a seguir.
TEXTOS E ATRIBUTOS
No carimbo temos dois tipos de texto: o texto xo e o texto editável. Certo mas qual a diferença?
Se analisarmos, como exemplo, o campo identi cação do cliente podemos organiza-lo de forma que
teremos um texto que funcionará como o título do campo, que será o texto xo. Já o nome do cliente
propriamente dito será o texto editável, já que podemos usar a mesma folha para diversos clientes.
Desta forma, precisamos trabalhar com tipos de texto diferentes para ambos os casos. No título do
campo (cliente) usaremos o Mtext (Multiline Text) e para o campo onde devemos escrever o nome do
cliente (Sr. Fulano de Tal) vamos utilizar o Attribute.
O Mtext esta localizado na aba Annotate e o Attribute esta localizado na aba Insert.
A primeira etapa é colocar todos os textos xos, desta forma, não precisamos nos preocupar em altera-
los posteriormente. Então basta utilizar a ferramenta Mtext. No exemplo, coloquei o texto com o valor 2
(dois) de altura, logo, na impressão este texto terá 2mm de altura.
A próxima etapa, consiste na colocação do texto editável, e pede um pouco mais de atenção. Já que o
objetivo é que o texto para estes campos possa ser editado de maneiras diferentes. Para criar este tipo
de texto devemos recorrer ao texto Attribute. Para acessar esta ferramenta devemos ir até a aba Insert
e localizar o campo De ne Attribute.
Na janela Attribute De nition você deve se preocupar com o correto preenchimento dos campos em
Attribute. Nele temos três campos: Tag, Prompt e Default.
Mas por quê?
Isso irá facilitar o preenchimento do carimbo quando nalizarmos nossa folha. Cada um destes campos
tem uma nalidade. Vamos entender para o que serve cada um deles.
TAG: Aqui colocamos o texto que irá aparecer dentro do bloco.

PROMPT: Aqui colocamos a descrição do texto.
DEFAULT: Aqui colocamos o texto que virá preenchido quando inserirmos o bloco no desenho.
O preenchimento é bem simples, porém temos uma regra simples: O campo prompt sempre deve ser
preenchido com um texto. O motivo é saber qual a nalidade deste campo. Mas isso ocorre apenas em
casos que a informação seja numérica. Para um melhor entendimento vamos exempli car com duas
situações da nossa folha.
O processo mais simples de preenchimento é repetir a informação nos três campos, como por exemplo,
no campo cliente. Já no caso do atributo número da folha, colocamos o valor numérico nos campos Tag
e Default, porém no campo Prompt, devemos preencher de forma que seja possível saber para que
serve esse “00”.
O próximo campo a ser preenchido é o Text Settings, onde devemos colocar a formatação do texto, que
você pode preencher da maneira que preferir, abaixo o preenchimento completo para o atributo de
texto Cliente.
Seguindo este processo, o preenchimento do nosso carimbo deve car da seguinte maneira:
Observação! O campo Tag não permite espaços, caso precise de um texto longo, coloque traços.
Pronto! Agora podemos transformar nossa folha em um bloco.
CRIANDO SUA FOLHA
Finalizado o processo podemos transformar nossa folha em um bloco. Porém, temos uma dica
importante aqui. Se simplesmente selecionarmos tudo e transformarmos em bloco, nossa folha
funcionará, porém, o próprio AutoCAD se encarrega de organizar a sequência dos campos de
preenchimentos e isso pode deixar o preenchimento do carimbo bem confuso.
Então vamos entender como ordenar os atributos de forma que eles sejam listados na sequência que
você preferir. vá até a aba Insert e clique no botão Create Block.
Na janela Block De nition você deve dar o nome do bloco (no exemplo será Folha A2) e no campo
Objects clicar em Select Objects.
O truque começa nesta etapa, onde ao invés de simplesmente selecionarmos tudo de uma única vez,
devemos clicar apenas nos atributos de texto, e na sequência na qual desejamos que eles sejam listados
para preenchimento. Após selecionar todos os atributos, aí sim fazemos uma seleção completa da folha.
Ao nalizar, sua folha foi criada e imediatamente temos o carimbo onde todos os campos foram
organizados na sequência que criamos. Está vendo a descrição dos campos no lado esquerdo? É o
mesmo texto que colocamos no campo Prompt.
Pronto! Folha criada! Agora basta utiliza-la em seus projetos. Observe que basta clicar duas vezes em
qualquer ponto da folha para editar os dados da sua legenda conforme a sua necessidade.
Gostaram? Compartilhem o site com seus amigos e curtam nossa página! Facebook!
Dúvidas? Comentem!
