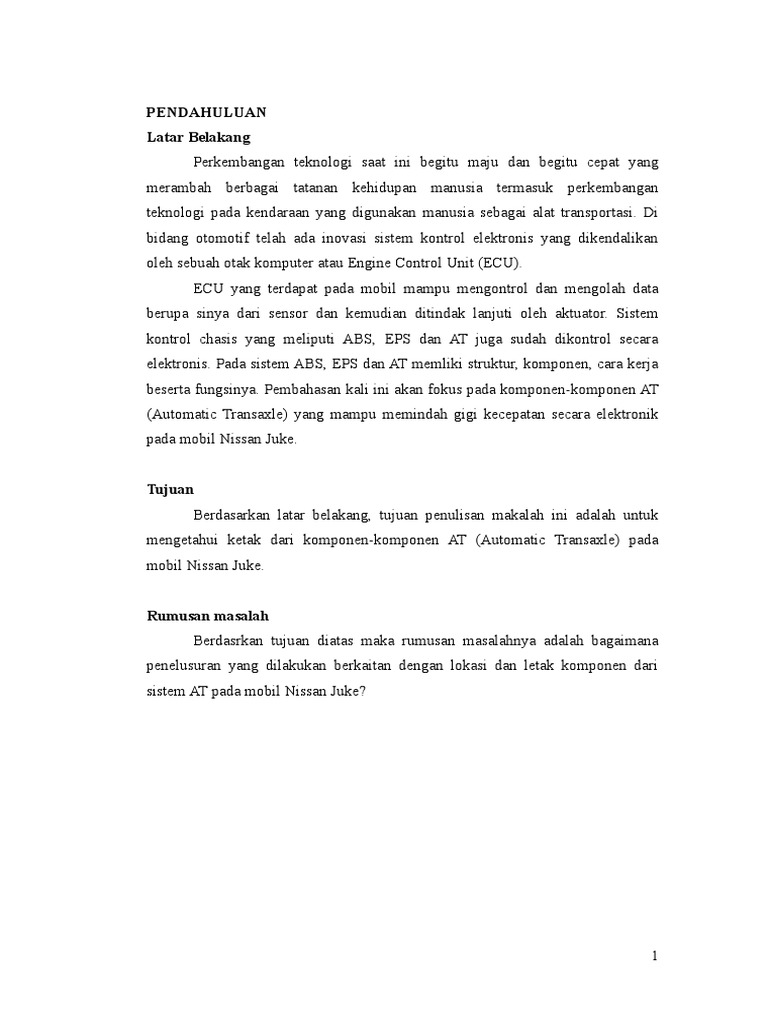

PENDAHULUAN

Latar Belakang
Perkembangan teknologi saat ini begitu maju dan begitu cepat yang
merambah berbagai tatanan kehidupan manusia termasuk perkembangan
teknologi pada kendaraan yang digunakan manusia sebagai alat transportasi. Di
bidang otomotif telah ada inovasi sistem kontrol elektronis yang dikendalikan
oleh sebuah otak komputer atau Engine Control Unit (ECU).
ECU yang terdapat pada mobil mampu mengontrol dan mengolah data
berupa sinya dari sensor dan kemudian ditindak lanjuti oleh aktuator. Sistem
kontrol chasis yang meliputi ABS, EPS dan AT juga sudah dikontrol secara
elektronis. Pada sistem ABS, EPS dan AT memliki struktur, komponen, cara kerja
beserta fungsinya. Pembahasan kali ini akan fokus pada komponen-komponen AT
(Automatic Transaxle) yang mampu memindah gigi kecepatan secara elektronik
pada mobil Nissan Juke.

Tujuan
Berdasarkan latar belakang, tujuan penulisan makalah ini adalah untuk
mengetahui ketak dari komponen-komponen AT (Automatic Transaxle) pada
mobil Nissan Juke.

Rumusan masalah
Berdasrkan tujuan diatas maka rumusan masalahnya adalah bagaimana
penelusuran yang dilakukan berkaitan dengan lokasi dan letak komponen dari
sistem AT pada mobil Nissan Juke?

1
PEMBAHASAN
Definisi Komponen
Dalam Kamus Besar Bahasa Indonesia komponen adalah suatu bagian
yang mendukung sebuah sistem. Berkaitan dengan hal tersebut makan komponen
pada Automatic Transaxle (AT) Nissan Juke adalah komponen yang mendukung
suatu sistem AT yang memiliki tata letak sendiri dan pelu ditelusuri.
Penelusuran Letak Komponen AT Pada Nissan Juke
Secara garis besar komponen komponen AT pada mobil Nissan Juke
dibagi ke dalam enam kelompok besar besar sebagai berikut:
A. Dasboard , engine room dan pessenger room
B. Brake pedal, upper
C. Transaxle assembly
D. Engine room
E. CVT shift selector assembly
F. Passenger seat, under
Berikut adalah penejlasan beberapa komponen yang tata letaknya dapat
dikketahui secara jelas dan yang tampak mata.
A. Dasboard , engine room dan pessenger room

Gambar 1.1
Letak komponen pada mobil Nissan juke

2
1. Multi display unit (MDU)

Gambar 1.2
Letak komponen MDU pada mobil Nissan juke

Multy Display Unit ini terletak pada dashboard mobil bagian tengah si
depan dari tuas pemindah transmisi
2. Combination meter

Gambar 1.3
Letak komponen combination meter pada mobil Nissan juke

Combination meter terletak di dashboard bagian kanan menghadap ke


pengemudi

3
3. Manual mode indicator (On the combination meter)
4. Shift position indicator (On the combination meter)

Gambar 1.4
Letak komponen Shift position indicator pada mobil Nissan juke

Shift position indicator (On the combination meter) terletak pada


combination meter tepat ditengahnya biasanya menunjukkan posisi
transmisi seperti P, D, 1, 2, N dan lain-lain

5. CVT indicator (On the combination meter)

Gambar 1.5
Letak komponen CVT Indicator pada mobil Nissan juke

4
CVT indicator (On the combination meter) terletak di tengah
combination meter biasanya menunjukkan posisi transmisi

6. ABS actuator and electric unit (control unit)

Gambar 1.6
Letak komponen ABS actuator and electric unit pada mobil Nissan
juke

ABS actuator and electric unit (control unit) terletak di ruangan mesin
bagian belakang sebelah kiri.
7. ECM

Gambar 1.7
Letak komponen ECM pada mobil Nissan juke

5
Engine Control Modul terletak di ruangan mesin bagian depan,
tepatnya dibelakang kotak sekring.
8. IPDM E/R (Intelegence power distribution modul)

Gambar 1.8
Letak komponen IPDM E/R pada mobil Nissan juke

Komponen ini (IPDM) menyatu dengan ECM yang ada pada mobil
Nissan Juke

9. BCM (Body Control Modul)

Gambar 1.9
Letak komponen BCM pada mobil Nissan juke

BCM ini juga menyatu dengan ECM sama halnya dengan komponen
IPDM

6
B. Brake pedal, upper

Gambar 1.10
Letak komponen Stop lamp switch pada mobil Nissan juke

Stop lamp switch (Nomor 10) termasuk pada komponen kelompok A.


Komponen ini terletak diatas pedal rem yang saling terhubung satu sama
lain antara pedal rem dan stop awitch lamp.

7
C. Transaxle assembly

Gambar 1.11
Letak komponen pada body Transaxle assembly

11. Secondary speed sensor


12. Input speed sensor
13. Control valve
14. CVTunit connector
15. Primary speed sensor
16. Transmission range switch
Semua komponen itu Nomer 11-16 terletak pada bagian bodi dari
Automatic transaxle

8
D. Engine room

Gambar 1.12
Letak komponen TCM pada engine room

17. TCM komponen ini terletak pada ruang engine sisi kiri bagian
belakang atau dibawah accu

9
E. CVT shift selector assembly

Gambar 1.13
Letak komponen CVT pada mobil Nissan juke

18. Manual mode switch (komponen ini terletak di sisi kiri depan bagian
dalam pada unit tuas pemindah gigi)

10
F. Pessenger sea, under

Gambar 1.14
Letak komponen G sensor pada mobil Nissan juke

19. G sensor (sensor ini terletak dibawah tempat duduk)

11
PENUTUP
Kesimpulan
Mengetahui tata letak dan komponen pada sistem AT suatu kendaraan
merupakan suatu hal yang penting. Penelusuran ini bertujuan agar kita mudah
mengerti bagaimana bentuk dan letak pemasangan komponen sehingga menjadi
suatu sistem. dan bila perlu kita dengan mudah menemukan nama dan letaknya
bila suatu waktu mengalami malfunction Pembehasan pada makalah ini lebih
menitik beratkan pada penelusuran komponen sistem AT pada mobil Nissan Juke.

Saran
Saran yang dapat ditawarkan oleh penulis sehubungan dengan judul yang
diangkat dalam makalah ini adalah :
1. Bagi para mahasiswa teknik otomotif maupun mekanik mobil agar
melakukan perawatan sistem AT (Automatic Transaxle) sesuai dengan
prosedur perawatan.
2. Bagi pihak jurusan Teknik Otomotif agar dapat menyediakan model untuk
sistem AT (Automatic Transaxle) agar mahasiswa teknik otomotif lebih
menguasai sistem AT (Automatic Transaxle).

DAFTAR PUSTAKA
Toyota Astra. New Step 1 Training Manual. PT Toyota astra motor: Jakarta
Panduan manual servis Nissan Juke.
BRC/AT/ESP TRAINING GUIDE 1 NISSAN MOBIL INDONESIA
Nissan Motor Company, All right reserved Published by Chonan Technical
Service Training Center.

12
