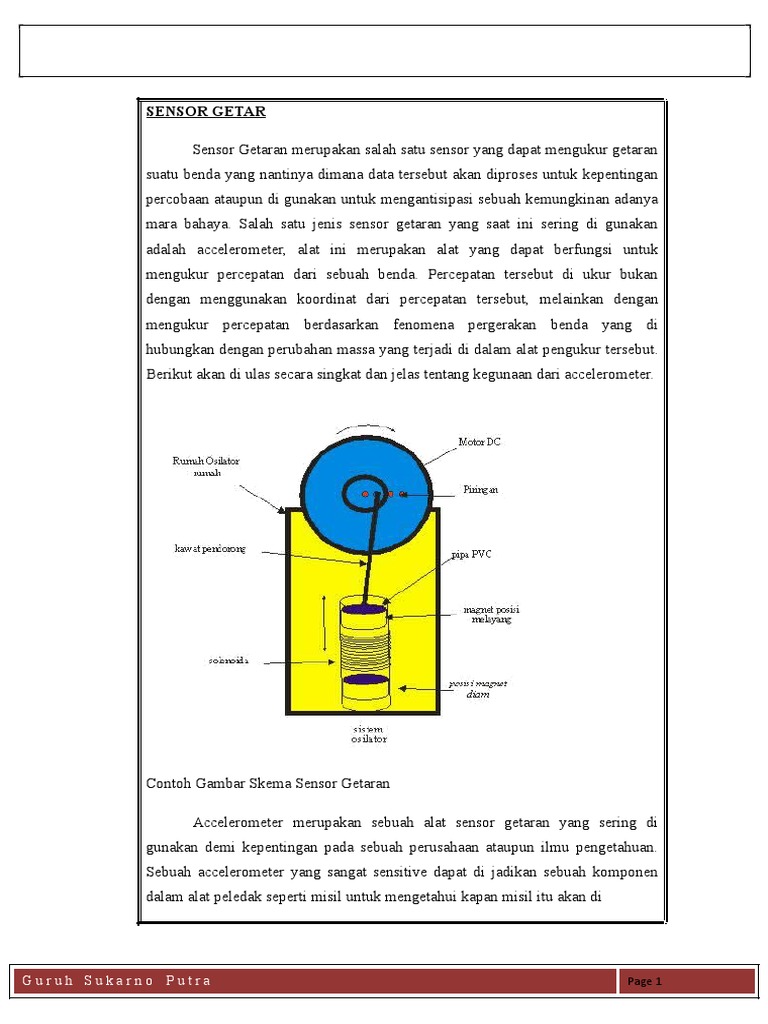

SENSOR GETAR

Sensor Getaran merupakan salah satu sensor yang dapat mengukur getaran
suatu benda yang nantinya dimana data tersebut akan diproses untuk kepentingan
percobaan ataupun di gunakan untuk mengantisipasi sebuah kemungkinan adanya
mara bahaya. Salah satu jenis sensor getaran yang saat ini sering di gunakan
adalah accelerometer, alat ini merupakan alat yang dapat berfungsi untuk
mengukur percepatan dari sebuah benda. Percepatan tersebut di ukur bukan
dengan menggunakan koordinat dari percepatan tersebut, melainkan dengan
mengukur percepatan berdasarkan fenomena pergerakan benda yang di
hubungkan dengan perubahan massa yang terjadi di dalam alat pengukur tersebut.
Berikut akan di ulas secara singkat dan jelas tentang kegunaan dari accelerometer.

Contoh Gambar Skema Sensor Getaran

Accelerometer merupakan sebuah alat sensor getaran yang sering di

gunakan demi kepentingan pada sebuah perusahaan ataupun ilmu pengetahuan.
Sebuah accelerometer yang sangat sensitive dapat di jadikan sebuah komponen
dalam alat peledak seperti misil untuk mengetahui kapan misil itu akan di

Guruh Sukarno Putra Page 1

 SENSOR DEBIT AIR 2016

ledakkan. Alat ini di gunakan untuk mengukur dan memantau getaran dari sebuah
mesin yang berputar. Alat ini juga biasanya di gunakan dalam sebuah computer
dan kamera digital sehingga memungkinkan gambar pada layar tersebut dapat
tetap berposisi seperti yang anda lihat sekarang, alat ini juga bisa di gunakan pada
pesawat drone untuk menstabilkan terbang dari pesawat tersebut. Jadi anda pasti
sekarang sudah sedikit paham bagaimana pentingnya alat ini bagi perkembangan
mesin di jaman ini.

Model single-axis dan multi-axis dari sebuah sensor getaran accelerometer

dapat mendeteksi besar dan arah dari getaran yang akan di ukur, sebagai sebuah
kuantitas garis vektor, dan dapat di gunakan untuk merasakan arah getaran,
percepatan koordinat, dan getaran. Accelerometer dengan mesin yang sangat kecil
sering kita temukan pada alat elektronik portable dan controller game, untuk
menetukan posisi dari alat tersebut atau memberikan data yang di perlukan untuk
menjalankan game. Beberapa penjelasan di atas tentang salah satu alat sensor
getaran yaitu accelerometer merupakan sebuah pembahasan di mana akan
memberikan anda informasi tentang pentingnya sebuah alat kecil ini dalam
perkembangan teknologi manusia

Langkah Kerja Skema rangkaian

Sensor untuk rancangan skema rangkaian tersebut berbentuk suatu loud

speaker dngn diameter 2 inch. Prinsip kerjanya benar-benar sederhana yakni
membalik sistem kerja dari sistem kerja loud speaker umum. Sebaliknya pada
waktu loud speaker tersebut dipakai sebagai sensor, susunan membran pada loud
speaker berperan sebagai detektor getaran.

Saat ada getaran datang pada membran, maka membran tersebut pun turut
bergetar (beresonansi). Bergetarnya membran bakal menyebabkan lilitan
membran bakal bergerak relatif pada inti magnet tetap & menghasilkan sinyal
listrik. Pembatasan daerah resonansi pada membran butuh diatur supaya membran
tidak bakal merespon getaran dengan frekunsi yang tidak dinginkan.

Guruh Sukarno Putra Page 2

 SENSOR DEBIT AIR 2016

Di dalam proyek tersebut, membran di buat sedemikian hingga cuma merespon

pada frekuensi rendah lantaran getaran langkah/benda pada frekuensi rendah.

Untuk turunkan tanggapan pada loud speaker dipakai penambahan material yang
berbentuk menyerap sinyal/getaran frekuensi tinggi seperti pemberian susunan
spon pada daerah di seputar membrannya. Penambahan tersebut mesti dikerjakan
dngn hati-hati supaya loud speaker tetap bisa merespon getaran dngn bagus.
Untuk memperkuat sinyal yang dihasilkan dari loud speaker tersebut dipakai
opamp CA3094.

Prinsip penentuan transistor tersebut yaitu lantaran sinyal yang dihasilkan oleh
loud speaker amplitudonya & arusnya benar-benar lemah. Untuk menangani hal
itu dngn cuma memakai sebuah opamp maka mesti dipakai opamp yang memiliki
karakteristik transconductance audio amplifier. Keunggulan dari IC opamp
tersebut yaitu gain nya dapat dikontrol hingga CA3904 tersebut umumnya
disebutkan sebagai programmable transconductance audio amplifier.

Pada output/keluaran CA3094 diumpankan pada suatu skema rangkaian

monostabil yang mengatur lama suara dari buzzer. Saat ada getaran pada
membran maka loud speaker bakal menghasilkan sinyal dngn amplitudo yang
benar-benar kecil. Sinyal tersebut dikuatkan hingga mengakibatkan
tegangan/voltage di pin 1 pada logika ‘1’. Keadaan tersebut mengakibatkan ada
feedback lewat transistor dengan tipe 2N4403 & dioda 1N914.

Lantaran transistor dengan tipe 2N4403 ‘ON’ & menghasilkan feedback maka
tegangan/voltage pada basis 2N4401 naik & mengakibatkan transistor tersebut
‘ON’ juga selanjutnya juga mengaktifkan skema rangkaian monostable. Dngn
‘ON’-nya transistor dengan tipe 2N4401 maka ada arus yang mengalir lewat
buzzer selanjutnya transistor dengan tipe 2N4401. Keadaan tersebut bakal
menyebabkan buzzer berbunyi hingga skema rangkaian monostabil kembali dlm
keadaan reset.

Guruh Sukarno Putra Page 3

 SENSOR DEBIT AIR 2016

Skema rangkaian Lengkap Detektor Getaran

Penempatan posisi sensor & langkah penempatannya punya pengaruh pada

kepekaan dari skema rangkaian tersebut. Untuk memperluas daerah kerja maka
mikrophone bisa ditempatkan diatas suatu pipa PVC yang sudah di isi material
khusus & lalu pipa PVC tersebut ditanam di dlm tanah. Makin panjang pipa PVC
yang ditanam maka makin bagus juga kerja dari sensor tersebut. Panjang pipa
PVC yang dipakai seputar 1 meter. Dngn ada pipa PVC tersebut maka getaran
yang diakibatkan bakal bergerak/merambat lewat material di dlm pipa PVC &
pada akhirnya hingga dipermukaan pada sensor tersebut.
