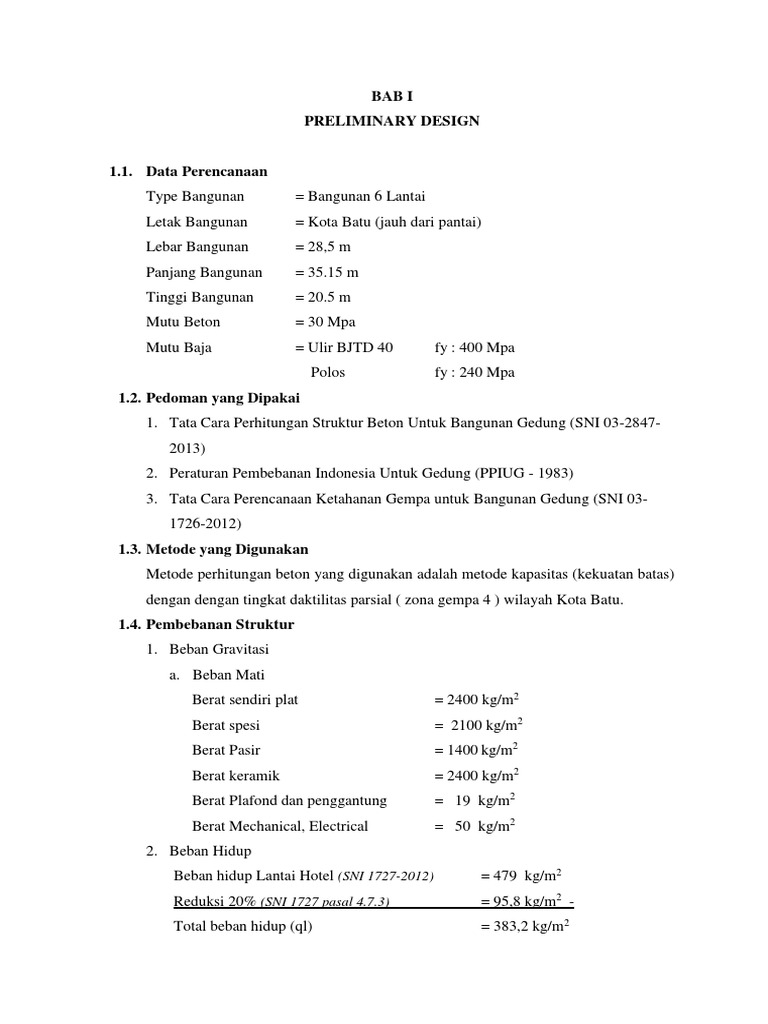

BAB I

PRELIMINARY DESIGN

1.1. Data Perencanaan

Type Bangunan = Bangunan 6 Lantai
Letak Bangunan = Kota Batu (jauh dari pantai)
Lebar Bangunan = 28,5 m
Panjang Bangunan = 35.15 m
Tinggi Bangunan = 20.5 m
Mutu Beton = 30 Mpa
Mutu Baja = Ulir BJTD 40 fy : 400 Mpa
Polos fy : 240 Mpa
1.2. Pedoman yang Dipakai
1. Tata Cara Perhitungan Struktur Beton Untuk Bangunan Gedung (SNI 03-2847-
2013)
2. Peraturan Pembebanan Indonesia Untuk Gedung (PPIUG - 1983)
3. Tata Cara Perencanaan Ketahanan Gempa untuk Bangunan Gedung (SNI 03-
1726-2012)
1.3. Metode yang Digunakan
Metode perhitungan beton yang digunakan adalah metode kapasitas (kekuatan batas)
dengan dengan tingkat daktilitas parsial ( zona gempa 4 ) wilayah Kota Batu.
1.4. Pembebanan Struktur
1. Beban Gravitasi
a. Beban Mati
Berat sendiri plat = 2400 kg/m2
Berat spesi = 2100 kg/m2
Berat Pasir = 1400 kg/m2
Berat keramik = 2400 kg/m2
Berat Plafond dan penggantung = 19 kg/m2
Berat Mechanical, Electrical = 50 kg/m2
2. Beban Hidup
Beban hidup Lantai Hotel (SNI 1727-2012) = 479 kg/m2
Reduksi 20% (SNI 1727 pasal 4.7.3) = 95,8 kg/m2 -
Total beban hidup (ql) = 383,2 kg/m2
 3. Beban Gempa
Perencanaan dan perhitungan struktur terhadap gempa dilakukan berdasarkan
response spektrum zona gempa 4 tanah sedang (SNI 03-1726-2012).
1.5. Perencanaan Dimensi Plat, Balok, Kolom dan Core Lift
1.5.1. Perencanaan Dimensi Plat
Pelat lantai direncanakan setebal 12 cm.
1.5.2. Perencanaan Dimensi Balok Beton
Tinggi balok diambil antara 1/10 -1/15 bentang balok, dengan lebar balok
diambil ½ - 2/3 tingginya. Hasil perhitungan dimensi balok lantai adalah
sebagai berikut :
 Dimensi Balok
Nama Ukuran
B1 30/50
B2 30/40
B3 20/30
BA-1 25/40
BA-2 20/30

Untuk lebih detail bisa dilihat pada denah pembalokan

1.5.3. Perencanaan Dimensi Kolom Beton
 Dimensi Kolom
Nama Ukuran
K1 45/60
K2 40/50

Untuk lebih detail bisa dilihat pada denah kolom

1.5.4. Perencanaan Dimensi Core Lift
Menurut SNI 03-2847-2002 pasal 14.5.3.1 hal 142, persyaratan
dimensi dinding structural dapat dihitung menggunakan rumus sebagai
berikut :
Tebal ≥ 1/25 tinggi dinding *
Tebal ≥ 1/25 panjang dinding * … (SNI 03-2847-2013. Ps. 14.5.3.1)
Tebal ≥ 100 mm
*) diambil mana yag lebih pendek
 Data :
h = 20.5 m
l = 3,15 m
Perencanaan :
1
t ≥ 𝑥ℎ
25
1
≥ 𝑥 2050
25

≥ 82𝑐𝑚
1
t ≥ 𝑥𝑙
25
1
≥ 𝑥 315
25

≥ 12,6 𝑐𝑚
t ≥ 10 𝑐𝑚
 Dimensi dinding struktural yang diambil adalah 30 cm
1.5.5. Dimensi Element Struktur
Untuk dimensi elemen struktur secara keseluruhan bisa di lihat pada
gambar detail struktur.
