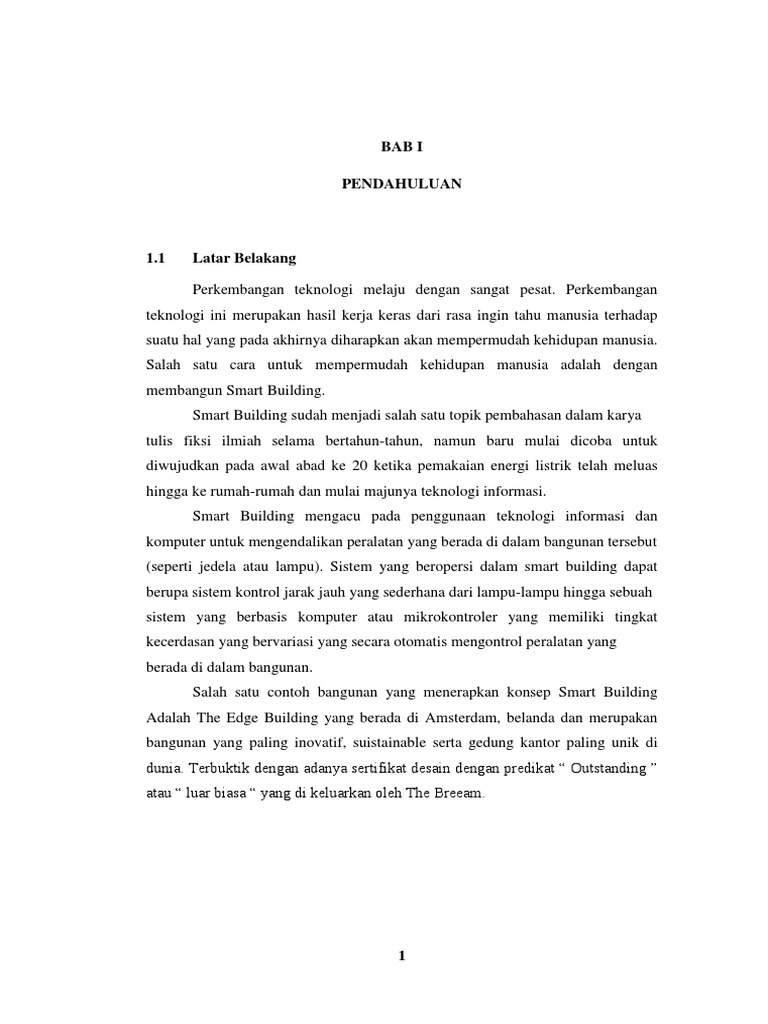

PENDAHULUAN
1
1.2 Rumus Masalah
Dalam Laporan Sistem Bangunan Pintar ini ada beberapa tujuan yang
ingin disampaikan, yaitu sebagai berikut :
2
1.4 Ruang Lingkup
Dalam ruang lingkup materi ini, akan membahas tentang Literatur atau
sumber – sumber data yang di peroleh dalam penyusunan laporan ini. Dalam
penyusunan laporan ini, memakai beberapa sumber data yaitu :
Survei Sekunder
Berupa sumber tidak langsung atau sumber tertulis yaitu berupa buku,
internet, majalah, koran dan sebagainya. Dalam pembuatan laporan ini
survei sekunder berupa sumber dari internet berupa web dan blog.
3
BAB II
LANDASAN TEORI
4
2.2 Kategori – Kategori Smart Building
5
menyediakan otomatisasi bangunan, system jaringan komunikasi,
optimalisasi integrasi komposisi dalam struktur, sitem, servis, manajemen
dalam menyediakan efisiensi tinggi, kenyamanan dan ketenangan bagi
users . Dari uraian di atas dapat disimpulkan bahwa bangunan Smart
Building atau intelligent building haruslah memenuhi aspek-aspek
perancangan seperti:
1. Menyediakan informasi dan mengoptimalkan performa building system
dan fasilitas.
2. Aktif dalam memonitor dan mendeteksi kesalahan dan kekurangan
dalam building systems
3. Mengintegrasikan system untuk dalam kegiatan bisnis, realti mereport
dan manajemen operasi utilitas, energy dan kenyamanan users.
4. Menggabungkan tools , teknologi, sumber energy dan layanan dalam
mengkontribusikan konservasi energy dan sustainabiliti atau keberlanjutan
lingkungan.
6
komputerisasi, intelligent network dari peralatan elektronik yang
memonitor dan mengontrol sistem dalam sebuah gedung. BAS berbasis
kontrol komputer untuk mengkoordinasi, mengorganisasi, dan
mengoptimasi kontrol subsistem pada gedung seperti keamanan,
kebakaran atau keselamatan, elevator, dan lain-lain.Proses pengontrolan
dan pemonitoran terhadap peralatan dapat dilakukan secara otomatis dan
bersifat real time. Dengan BAS menjadikan pengelolaan building menjadi
efektif, cepat tanggap terhadap potensi risiko, mudah dikontrol dan dapat
menghemat biaya
IP-PBX (Internet Protocol Private Branch Exchange)
Internet Protocol Private Branch Exchange (IP PBX) adalah PABX yang
menggunakan teknologi IP (Internet Protocol), merupakan perangkat
switching komunikasi telepon dan data berbasis teknologi IP yang
mengendalikan ekstension telepon analog (TDM) maupun ekstension IP
Phone. Fungsi-fungsi yang dapat dilakukan antara lain penyambungan,
pengendalian, dan pemutusan hubungan telepon, translasi protokol
komunikasi, translasi media komunikasi atau transcoding, serta
pengendalian perangkat-perangkat IP Teleponi seperti VoIP Gateway,
Access Gateway, dan Trunk Gateway. IP PBX juga mendukung
multilayanan seperti Voicemail & Voice Conference, Interactive Voice
Response (IVR), Automatic Call Distribution (ACD), Computer
Telephony Integration (CTI), Unified Messaging System (UMS), Fax
Server & Fax on Demand, Call Recording System, Billing System, serta
Web-based Management System.
IBS (Cellular Repeater Solution) IBS (Cellular Repeater Solution) Kawas
an sebagai kawasan bisnis membutuhkan infrastruktur penguat signal
cellular (indoor dan outdoor) yang dapat mengakomodasi berbagai
platform operator. Untuk memenuhi requirement tersebut akan disediakan
Infrastruktur penguat signal. Infrastruktur dibangun dengan teknologi
single infrastructure single infrastructure multi operator, artinya repeater
antena selular (GSM, 3G,HSDPA) dan multi operator, artinya repeater
7
antena selular (GSM, 3G,HSDPA) dan antenna CDMA akan dilayani
antenna CDMA akan dilayani dengan menggunakan dengan menggunakan
single infr astru cture . . Hal ini tentu akan sangat cost efficient pada
investasi, memudahkan operasi maintenance, dan meningkatkan estetika
gedung di kawasan . Layanan Penguat Signal mencakup elemen pelayanan
sebagai berikut :
1. Coverage and Signal Quality, menyediakan layanan perluasan
coverage dengan signal quality yang sesuai dengan SLA yang telah
disepakati.
2. Preventive Maintenance, berupa perawatan sederhana dengan
melakukan kunjungan rutin untuk memeriksa kondisi power supply
(battery back up), cabling, grounding system, dan supporting facilities
yang lain.
3. Network Management System (NMS), yang berfungsi sebagai
sistem untuk memantau setiap gangguan yang terjadi pada setiap site
secara terus-menerus, 24 jam sehari 7 hari seminggu.
4. Trouble Shooting, memastikan bahwa setiap gangguan yang terjadi
dapat segera teratasi melalui mekanisme Complaint Handling dan
Problem Solving.
5. Upgrade dan Reinstall, meliputi updating software dan penggantian
hardware yang telah keluar release / versi terbarunya
IP-CCTV (Internet Protocol Closed Circuit Television)
Internet Protocol Closed Circuit Television (IP-CCTV) merupakan
teknologi CCTV baru untuk keamanan dan pengawasan yang memiliki
banyak keuntungan yang unik. Dengan teknologi IP maka kamera CCTV
mengirim rekaman video langsung dari link Ethernet.Dengan IP-CCTV
maka pengguna tidak perlu memberikan space dan mengeluarkan budget
tertentu untuk instalasi kabel. Pengguna dapat meletakkan kamera di
lokasi strategis dan tersembunyi. IP-CCTV yang memiliki fitur lain seperti
VoIP yang memungkinkan perangkat untuk mengirim dan menerima
panggilan telepon – misalnya menelepon otoritas atau badan keamanan.
8
Hal-hal tersebut di atas yang menjadikan IP-CCTV sebagai perangkat
favorit sejumlah perusahaan atau individu, dalam rangka meningkatkan
keamanan.
Fire Alarm System
Fire Alarm System merupakan suatu sistem terintegrasi yang didesain dan
dibangun untuk mendeteksi adanya gejala kebakaran, untuk kemudian
memberi peringatan (warning) dalam sistem evakuasi dan ditindak lanjuti
secara otomatis maupun manual dengan sistem instalasi pemadam
kebakaran (fire fighting System). Sistem adalah suatu sistem wajib untuk
perkantoran, gedung bertingkat maupun area publik lainnya yang mana
sistem ini adalah indikator awal dari terjadinya kebakaran. Dengan
menggunakan sistem ini dapat mencegah kebakaran yang dapat
menghilangkan asset materi maupun nyawa seseorang dengan mengetahui
potensi kebakaran sejak dini. Pengecekan rutin terhadap fungsi detector,
fire alarm system.
Public Announcement (PA)
Public Announcmement merupakan infrastruktur sound system di gedung
kawasan yang terdeliver dalam bentuk speaker yang tersebar pada setiap
sudut gedung di kawasan .
Access Control
merupakan infrastruktur untuk mengontrol jalur keluar masuk gedung
pada pintu masuk gedung, pintu pada ruangan-ruangan di dalam gedung,
dan pengaturan kontrol akses di elevator dan lokasi-lokasi kritikal lainnya
E-Office E-Office
adalah layanan Off ice Automation yang disediakan bagi pelanggan
korporasi melalui konsep Software as a Service (SaaS) sebagai layanan
nilai tambah dari akses jaringan. SaaS adalah metode pengiriman aplikasi
yang menggunakan skema pembayaran bulanan/berlangganan seperti
berlangganan jasa telekomunikasi atau jasa lainnya.
9
Hosted Contact Center Hosted Contact Center
Produk layanan Hosted CC (HCC) adalah produk yang memberikan solusi
dinamis outsourcing teknologi Contact Center dengan ber-basis IP yang
memungkinkan suatu perusahaan/klien dapat membangun dan
mengoperasikan unit call center nya dengan investasi yang relatif minim
dan melakukan layanan dimanapun dia berada.
Digital Signage
Digital signage ditampilkan di public area di kawasan dalam bentuk
Digital signs seperti LCD, LED, plasma displays atau projector. Manfaat
dari digital signage disbanding media promosi tradisional yang bersifat
static (traditional static signs) adalah contentnya dapat diupdate secara
mudah, real time dan animasi , aplikasi multimedia dapat ditampilkan.
Digital Signage akan menyajikan berbagai content yang terdiri dari :
1. Information Information
menyediakan infrormasi yang diperlukan tenant & penumpang seperti
promosi, location guide, breaking news, Flight Schedule, take off
/departure, announcement dsb.
2. Entertainment Entertainment
Sarana hiburan untuk penumpang seperti video on demand, movie
trailers, Music JukeBox dsb.
3. Branding
Media ini dapat digunakan untuk meningkatkan loyalitas pelanggan
dengan mengirimkan pesan2 branding ( branding messages ).
4. Advertisement Advertisement
Menampilkan content komersial seperti advertorial content
5. Live feed Live feed
menyajikan berita terkini dan berita yang terkait dengan informasi
BEMS (Building Energy Manajement Systems)
Building Energy Manajement System merupakan pemenuhan secara
bersamaan Intelligent Building dan Green Building. Dengan BEMS akan
meningkatkan efisiensi pemakaian dan cost pengeluaran energi building
10
menuju Green Building.BEMS Solution terdiri dari 2 bagian yaitu Facility
dan Energy Management Solution. Energy Management Solution meliputi
1. Manajement Portal
2. Control
3. Meter Data Manager
4. Analyzing Service
5. Tenant Management
IBMS (Integrated Building Manajement System)
Dengan menggunakan IBMS (Integrated Building Management System)
maka perangkat-perangkat electronic yang terhubung dalam satu system
dapat berkomunikasi satu sama lain secara fungsi. Misal ketika fire alarm
mendeteksi adanya kebakaran akan menginstruksikan IP-CCTV untuk
merekam kejadian, memerintahkan Acces Control mengatur jalur
evakuasi, menginstruksikan IP PBX untuk menghubungi pihak-pihak
terkait.
11
gedung di kawasan yang menghasilkan pengontrolan maksimal dan
efisien.
4. Enabling Workplace Producti vity.
Personil manajeman gedung dapat dihemat dan berfokus pada pekerjaan-
pekerjaan lain karena kemampuan monitoring dan control dilakukan oleh
system dan dapat dipantau dari lokasi manapun.
5. Environmentally Responsible.
Dengan ketersedian teknologi integrated building management system
yang berbasis IP, dapat melakukan optimalisasi pengelolaan lighting dan
HVAC system sehingga lingkungan bisnis di kawasan menjadi hemat
energi dan mengurangi emisi karbon ( Green area )
12
BAB III
PEMBAHASAN
13
3.1.2 Lingkungan Iklim Wilayah Amsterdam, Belanda
Amsterdam adalah kota terbesar sekaligus ibu kota belanda yang terletak
di provinsi Holland Utara dan memiliki iklim samudera, yang mirip dengan
Negara Inggris. Iklim di Amsterdam sangat dipengaruhi oleh Laut Utara. Kota ini
terletak hanya 23 kilometer sebelah timur dari garis pantai Laut Utara.
1. Temperatur
14
Grafik pada gambar di atas menujukan fruktuasi rata – rata temperatur
udara bulanan di wilayah Amsterdam, Belanda. Dengan rata-rata Temperatur
23.6 °C, pada bulan Juli dan merupakan bulan terhangat. Januari adalah bulan
terdingin, dengan suhu rata-rata 1.1 °C
2. Kecepatan Angin
3. Curah Hujan
Rata-rata curah hujan tahunan di Amsterdam adalah 838 lebih dari apa
yang diukur di Bandara Schiphol Amsterdam. Sebagian besar curah hujan ini
jatuh sebagai hujan ringan atau hujan singkat. Hari-hari yang berawan dan basah
sering terjadi selama bulan-bulan dingin bulan Oktober hingga Maret.
15
4. Kelembaban
Orientasi Bangunan
didasarkan pada jalur matahari. Atrium mendinginkan gedung di siang hari
pada bagian utara sementara di sisi selatan bangunan dilengkapi dengan
panel surya yang cukup, yang mengontrol uapan panas untuk keluar dari
dalam bangunan dan menyerap kuatnya radiasi matahari.
16
Gambar 3.5 Orientasi Bangunan
Sumber : Google.com, 2018
Fasad Atrium
menghadap ke utara terdiri dari 70 persen kaca, memungkinkan pada
interior bangunan mendapatkan cahaya dari sinar matahari secara tidak
langsung sehingga tidak terlalu panas.
17
Fasad kaca
memastikan di siang hari bangunan mendapatkan cahaya dari sinar
matahari selama mungkin, tanpa mempengaruhi suhu di dalam bangunan.
18
2. Hujan
3. Angin
19
3.1.4 Kondisi Ekonomi, Hubungan Sosial Masyarakat, Agama dan Budaya
di Amsterdam, Belanda
1. Kondisi Ekonomi
20
banyak taman, ruang terbuka, dan alun – alun di seluruh kota. Dan salah satu
taman yang ada di sana setiap tahunnya dapat menarik sekitar 10 juta pengunjung.
3. Agama
4. Budaya Masyarakat
Banyak orang asing dari luar yang mengalami Culture shock setelah
tinggal di Belanda selama beberapa bulan. Namun hal tersebut dapat dihindari jika
suda mengenal budaya dasar kebiasaan masyarakat belanda. Secara umum ,
karakteristik orang Belanda adalah :
1. Straightforward, yang artinya mereka tidak sungkan – sungkan
mengatakan opininya
2. Kritik akan keadaan sekitar dan cenderung berkomeg
3. Suka menolong
4. Cenderung tertutup
5. Individualis
6. Optimis dan pekerja kerja, selalu mengutamakan persaingan
7. Tepat waktu, mereka sangat menghargai waktu
21
8. Sangat teratur , agenda selalu ada ditangan dan janji selalu di tepati
9. “Work hard , Play Hard”, yang berarti mereka sangat mengutamakan
waktu luang saat akhir pekan.
10. Menghargai dan menghormati orang lain, serta respektif terhadap
pekerjaan orang lain
22
Air hujan dikumpulkan dan disimpan dibawah tanah yang digunakan
kembali untuk menyiram toilet bangunan, menyirami tanaman dan area
hijau.
3.1.6 Fasilitas Teknologi dan Inovasi Pada Bangunan The Edge Building
Amsterdam, Belanda
1. Fasilitas Teknologi
23
Fasilitas Pengontrol bangunan
Ethernet powered sistem yangbertenaga LED memungkinkan karyawan
mengatur iklim dan cahaya ruang kerja masing-masing, melalui aplikasi
pada ponsel pintar mereka.Setiap lokasi di bangunan akan menyesuaikan
lampu dan suhu udara dengan perseorangan, contohnya jika seseorang
yang lebih sensitif dengan terang penahayaan, maka bangunan akan
otomatis meredubkan pencahayaan untuk mengantisipasi ketika ia
memasuki lokasi barudan Dashboarddapat terlihat juga kecanggihannya
ketika terdapat sedikit pekerja pada suatu ruang maka secara otomatis
pencahayaan akan diredupkan atau bahkan dimatikan jika kosong.
Teknologi ini tidak hanya menghemat biaya energi, tetapi juga berfungsi
sebagai sarana untuk memberikan informasi dan data tentang bagaimana
memonitor gedung agar lebih efisien dalam pemakaian energi.
24
padaakhir hari, orang-orang dan robotbertanggung jawab untuk
membersihkan dapat fokus padaarea yang paling sering digunakanhari itu.
25
3.1.7 Efisiensi Energi Pada Bangunan The Edge Building Amsterdam,
Belanda
Ada beberapa efisiensi energi yang digunakan pada bangunan ini yaitu :
26
BAB IV
PENUTUP
3.1 Kesimpulan
1. Efisiensi
Salah satu tolak ukur keberhasilan suatu bangunan dalam menerapkan
tema smart building adalah apabila bangunan tersebut sudah efisien dalam
pengelolaannya.
2. Efektif
Prinsip efektif dalam smart building berarti penerapan teknologi yang
tepat guna, dimana alat ataupun material yang dipilih sesuai dengan
yang dibutuhkan. Secara filosofis hal ini berarti ketepatan antara jawaban
yang diberikan atas persoalan yang ada.
3. Kemudahan
Mudah dalam hal ini berarti mudah dalam mengoperasikan, mudah dalam
perawatan, serta sistem yang ada mudah untuk ditiru dan dikembangkan
ditempat lain.
27
penting adalah prinsip-prinsip tersebut akan menjadi satu kesatuan yang
baik apabila seluruh sistem yang dipakai dapat diintegrasikan menjadi
sebuah sistem besar yang terpadu.
Amsterdam adalah kota terbesar sekaligus ibu kota belanda yang terletak
di provinsi Holland Utara dan memiliki iklim samudera (subtropis), yang
mirip dengan Negara Inggris. Iklim di Amsterdam sangat dipengaruhi
oleh Laut Utara. Kota ini terletak hanya 23 kilometer sebelah timur dari
garis pantai Laut Utara.
Inovasi yang digunakan pada bangunan The Edge antara lain terdapat unit
penyimpanan energi panas aquifer yang menghasilkan semua energi yang
dibutuhkan untuk pemanas atau pendingin ruangan, sistem pemulihan
ventilasi panas, pengumpulan dan penggunaan kembali air hujan, serta
tenaga LED.
28
