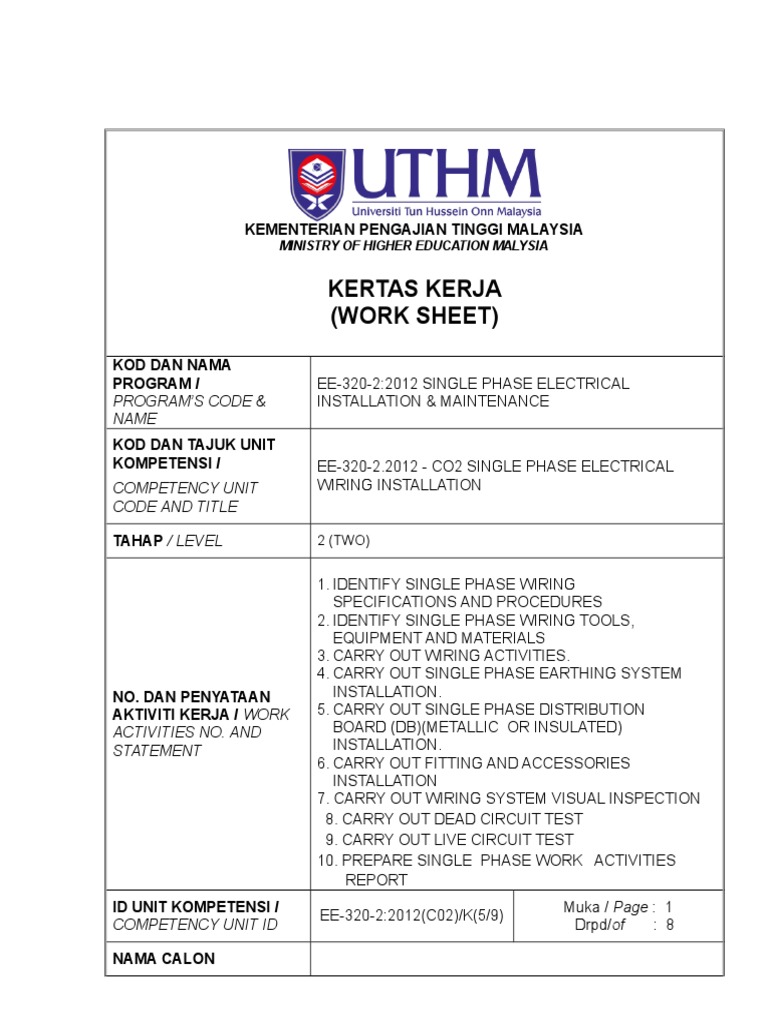

KEMENTERIAN PENGAJIAN TINGGI MALAYSIA

MINISTRY OF HIGHER EDUCATION MALYSIA

KERTAS KERJA
(WORK SHEET)

KOD DAN NAMA

PROGRAM / EE-320-2:2012 SINGLE PHASE ELECTRICAL
PROGRAM’S CODE & INSTALLATION & MAINTENANCE
NAME
KOD DAN TAJUK UNIT
KOMPETENSI / EE-320-2.2012 - CO2 SINGLE PHASE ELECTRICAL
COMPETENCY UNIT WIRING INSTALLATION
CODE AND TITLE

TAHAP / LEVEL 2 (TWO)

1. IDENTIFY SINGLE PHASE WIRING

SPECIFICATIONS AND PROCEDURES
2. IDENTIFY SINGLE PHASE WIRING TOOLS,
EQUIPMENT AND MATERIALS
3. CARRY OUT WIRING ACTIVITIES.
4. CARRY OUT SINGLE PHASE EARTHING SYSTEM
NO. DAN PENYATAAN INSTALLATION.
AKTIVITI KERJA / WORK 5. CARRY OUT SINGLE PHASE DISTRIBUTION
ACTIVITIES NO. AND BOARD (DB)(METALLIC OR INSULATED)
STATEMENT INSTALLATION.
6. CARRY OUT FITTING AND ACCESSORIES
INSTALLATION
7. CARRY OUT WIRING SYSTEM VISUAL INSPECTION
8. CARRY OUT DEAD CIRCUIT TEST
9. CARRY OUT LIVE CIRCUIT TEST
10. PREPARE SINGLE PHASE WORK ACTIVITIES
REPORT
ID UNIT KOMPETENSI / Muka / Page : 1
EE-320-2:2012(C02)/K(5/9)
COMPETENCY UNIT ID Drpd/of : 8

NAMA CALON
ID UNIT KOMPETENSI / Muka / Page : 1
COMPETENCY UNIT ID Drpd/of :

NO. KAD PENGENALAN

TARIKH MARKAH

L1 L2 L3
20 cm

40 cm
KFA

S1 S2 S3

60 cm 40 cm

20 cm
S.O.K 13 amp

GAMBARAJAH BLOK
ID UNIT KOMPETENSI / Muka / Page : 1
COMPETENCY UNIT ID Drpd/of :

ARAHAN UMUM:

Dalam kertas kerja ini anda akan mempelajari cara-cara membuat pendawaian pada litar
lampu dan litar kuasa. Anda dikehendaki mengikut langkah-langkah seperti yang disarankan
dalam kertas kerja ini dan merujuk gambarajah yang diberikan.

PERALATAN, PERKAKASAN, BAHAN :

1. Kabel pvc hitam 2.5mm2

2. Kabel pvc hijau 2.5mm2
3. Kabel pvc hitam/hijau 1.5mm2
4. Soket alur keluar
5. Tapak soket
6. Suis satu hala
7. Suia dua hala
8. Suis perantaraan
9. Pemegang lampu jenis batten
10. Kotak fius agihan
11. Timah pendawaian
12. Paku pendawaian
13. Skru
14. Tukul
15. Cutter
16. Plier
17. Pembaris besi
18. Kapur
19. Test pen
20. Analogue Insulation Continuity tester
21. Multimeter
ID UNIT KOMPETENSI / Muka / Page : 1
COMPETENCY UNIT ID Drpd/of :

LANGKAH KERJA BUTIRAN KERJA

Langkah-langkah kerja

1. Lukis gambarajah litar pada buku amali
dan gambarajah rangka pada ‘wiring
bay’
a) Lukiskan gambarajah litar pada buku amali dan
pastikan perjalanan kebelnya adalah betul.
b) Lukis gambarajah rangka di ‘wiring bay’ dengan
kapur dan pembaris beserta ukuran yang tepat
dengan merujuk gambarajah yang dilukis pada
papan putih.

a) Bentukkan timah pendawaian dengan

2. Lukiskan pendawaian menggunakan ‘sadle cutter’ kemudian pakukan
mengikut aturan / susunan pada ‘wiring bay’ mengikut kedudukan
pemasangan. gambarajah.

b) Pakukan timah pendawaian pada titik paling

hujung bagi memudahkan pendawaian.

c) Dawai kabel-kabel hidup, neutral dan bumi dan

bagi mengelak kekeliruan buat tanda berlainan
pada setiap kabel.

d) Kawalan litar adalah:

a. Dawai S1 kawal L1 dan L2

b. Dawai S2 dan S3 kawal L3
c. Dawai sokel alur keluar jenis gelang

e) Semua pemasangan mengikut peraturan IEE/JBE

ID UNIT KOMPETENSI / Muka / Page : 1
COMPETENCY UNIT ID Drpd/of :

LANGKAH KERJA BUTIRAN KERJA

3. Uji litar dengan litar mati dan hidup a) a) Tatacara pengujian dibuat:

I) Pastikan semua sambungan punca kuat

dan kukuh, kekutuban betul, pembumian
baik, tiap-tiap suis betul kawalannya dan
soket alur keluar boleh berfungsi.

II) Sebelum bekalan dimasukkan, lakukan

ujian kekutuban, ujian keterusan litar
gelang menggunakan multimeter. Ujian
keterusan pada litar, ujian rintangan
penebatan dan ujian kecekapan
pembumian menggunakan analogue
insulation continuity terster.

III) Setelah ujian dipastikan baik dan

memuaskan, berikan bekalan 240V.

IV) Uji pada setiap point soket dan lampu

sama ada bekalan sampai atau tidak
dengan menggunakan test pen.

KESELAMATAN:

Pastikan para pelatih tidak bergurau semasa

menggunakan alatan tangan dan memastikan
keselamatan tempat kerja, diri dan kawasan kerja para
pelatih adalah selamat. Berhati-hati apabila
memasukkan bekalan 230V. Pemasangan mengikut
peraturan IEE/JBE
ID UNIT KOMPETENSI / Muka / Page : 1
COMPETENCY UNIT ID Drpd/of :

HASIL KERJA : PRODUK/PERKHIDMATAN/KEPUTUSAN

Nota : Perkara-perkara yang dinilai bergantung kepada keperluan sesuatu bidang

kemahiran)

MARKAH PERATUS
DIBERI PEMBERAT MARKAH
BIL PERKARA YANG DINILAI MARKAH
(1-3) DIPEROLEHI
0 1 2 3 DIPEROLEH

1. Proses kerja - 20%

 Gunakan peralatan dengan cara 1
yang betul.
 Kenalpasti jenis perkakasan 3
rumah.
 Boleh membaca dan memahami 3
litar skematik.
 Tentukan peralatan elektrik yang 2
rosak.
 Lekatkan standard SIRIM. 2
 Sedia peralatan penyenggaraan. 1
___ x 20%
 Tentukan jenis kabel elektrik 2 63
untuk perkakas elektrik satu
fasa.
3
 Pastikan alat pengujian di
laraskan pada takat ukur yang
betul.
 Dapatkan spesifikasi dan manual 1
operasi pengeluar peralatan
elektrik.
3
 Tempoh masa yang ditetapkan.
JUMLAH

2. Hasil kerja – 70%

 Kenalpasti kerosakan cerek
2
elektrik automatik
 Buat pemeriksaan dan pengujian ___ x 60%
pada bekalan dan peralatan. 66
3
- Buat ujian penebatan
3
- Buat ujian keterusan
3
- Buat ujian kekutuban
3
- Buat ujian pembumian
2

JUMLAH
ID UNIT KOMPETENSI / Muka / Page : 1
COMPETENCY UNIT ID Drpd/of :

MARKAH PERATUS
DIBERI PEMBERAT MARKAH
BIL PERKARA YANG DINILAI MARKAH
(1-3) DIPEROLEHI
0 1 2 3 DIPEROLEH

3 Sikap – 5%

 Sentiasa menjaga kebersihan 1

tempat kerja.
1 ___ x 5%
 Semua peralatan di simpan / di
15
jaga dengan baik.
 Sentiasa mengamalkan langkah- 1
keselamatan semasa melakukan
kerja penggantian.

JUMLAH

4 Keselamatan – 5%
 Persediaan Diri 1
 Berhemah dan berdisplin 1 ___ x 5%
 Kekemasan kerja 1 45
 Etika 1
 Profesionalisma 1

JUMLAH

JUMLAH BESAR

*Contoh: MARKAH KERJA KURSUS - PRAKTIKAL

100 X 25%=25.00%
