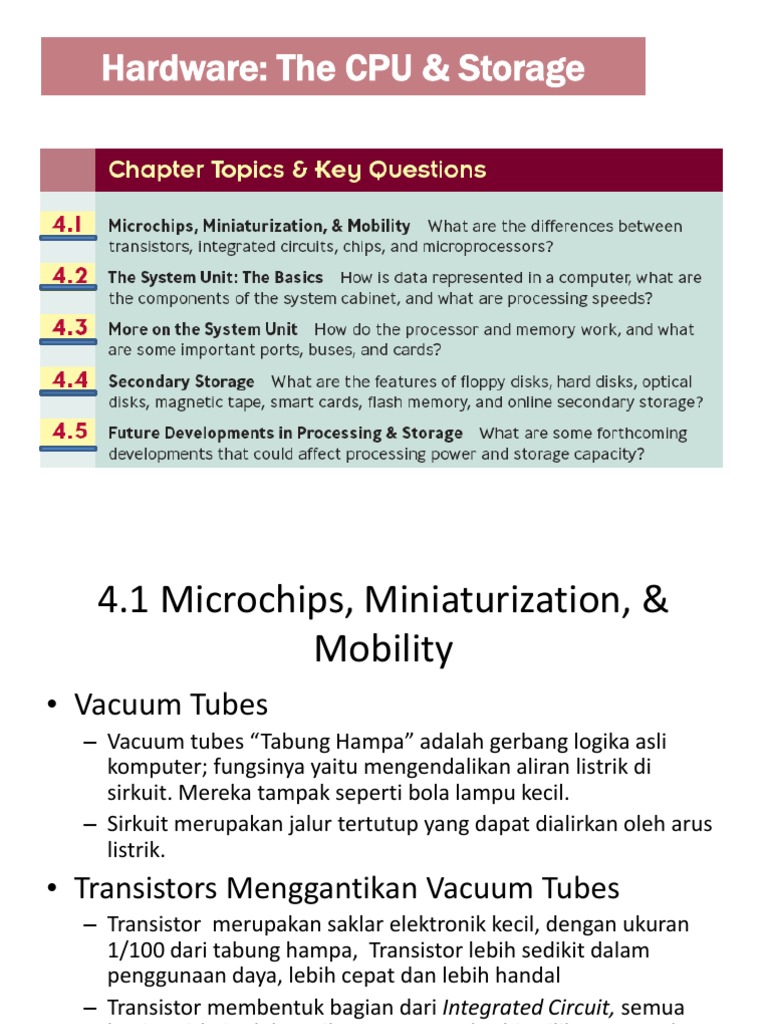

Hardware: The CPU & Storage

4.1 Microchips, Miniaturization, &

Mobility
• Vacuum Tubes
– Vacuum tubes “Tabung Hampa” adalah gerbang logika asli
komputer; fungsinya yaitu mengendalikan aliran listrik di
sirkuit. Mereka tampak seperti bola lampu kecil.
– Sirkuit merupakan jalur tertutup yang dapat dialirkan oleh arus
listrik.
• Transistors Menggantikan Vacuum Tubes
– Transistor merupakan saklar elektronik kecil, dengan ukuran
1/100 dari tabung hampa, Transistor lebih sedikit dalam
penggunaan daya, lebih cepat dan lebih handal
– Transistor membentuk bagian dari Integrated Circuit, semua
bagian sirkuit elektronik tertanam pada chip silikon tunggal.
 4.1 Microchips, Miniaturization, &
Mobility
• Silicon & Semiconductors
– Silicon: sebuah semikonduktor yang terbuat dari tanah
liat dan pasir
– Semikonduktor: Bahan yang sifat listriknya antara
antara konduktor yang baik dan nonkonduktor listrik
• Underlayer sempurna untuk sirkuit yang sangat
konduktif dan rumit
• Microchip (Mikroprosesor) terbuat dari semikonduktor
– Chip: Sepotong kecil silikon yang mengandung jutaan
sirkuit elektronik terpadu mikrominiatur
 4.1 Microchips, Miniaturization, &
Mobility
• Miniaturization Miracles
– Microchips
• Menyimpan dan memproses data di perangkat elektronik
– Microprocessors
• Sirkuit miniatur dari seluruh prosesor komputer ("otak") pada
satu chip
• Berisi central processing unit (CPU), yang mengolah data
menjadi informasi
– Pengembangan microchip dan prosesor telah
memungkinkan pengembangan perangkat elektronik
kecil dan bergerak.
 4.2 The System Unit: The Basics
• Binary System:Sistem Biner: metode representasi data dasar untuk
komputer hanya menggunakan dua angka: 0 dan 1, mewakili
keadaan mati / mati listrik atau pulsa cahaya.
• Semua data dan instruksi program di komputer direpresentasikan
sebagai biner
• Bit: masing-masing 0 atau 1
• Byte: sekelompok 8 bit = 1 karakter, digit, atau nilai lainnya
• Kilobyte: 1.000 (1.024) byte
• Megabyte: 1 Juta (1.048.576) byte
• Gigabyte: 1 Miliar (1.073.741.824) byte
• Terabyte: 1 Triliun (1,009,511,627,576) byte
• Petabyte: 1 quadrillion byte
• Exabyte: 1 quintillion byte
 4.2 The System Unit: The Basics
• Skema pengkodean biner memberikan kode biner
yang unik untuk masing-masing karakter.
– EBCDIC
• Membutuhkan 8 bit per karakter
• Digunakan untuk mainframe IBM
– ASCII
• Membutuhkan 7 atau 8 bit per karakter, tergantung pada
versinya
• 8 bit Extended ASCII menyediakan 256 karakter
• Biasa digunakan untuk mikrokomputer
– Unicode
• Membutuhkan 16 bit per karakter
• Menangani 65.536 karakter . Digunakan untuk bahasa Cina dan
Jepang
 4.2 The System Unit: The Basics
• Machine Language
– Bahasa pemrograman tipe biner (0 dan 1) yang
dibangun ke dalam CPU yang dijalankan langsung
oleh komputer
– Setiap tipe CPU memiliki bahasa mesinnya sendiri
• Language Translators
– Perangkat lunak sistem komputer mengubah
instruksi dan data bahasa tingkat tinggi menjadi
bahasa mesin sehingga prosesor dapat
"memahami" apa yang harus dilakukan.
4.2 The System Unit: The Basics
4.2 The System Unit: The Basics
 4.2 The System Unit: The Basics
Computer Terms
Names Definitions
Bay Kabinet untuk wadah perangkat komputer (floppy disk, hard
disk, atau disk drive)
Power Supply Mengatur kestabilan aliran listrik saat komputer bekerja
Surge Protector Melindungi komputer agar tidak rusak oleh lonjakan daya.
Voltage Regulator Melindungi komputer dari pemadaman listrik atau kondisi daya
rendah yang sering terjadi di musim panas.
UPS (Uninterruptible Perangkat yang dioperasikan dengan baterai yang memberikan
Power Supply) daya untuk waktu terbatas ketika ada pemadaman listrik.
Motherboard Papan sistem utama komputer (disebut juga systemboard).
Microprocessor Sirkuit miniatur dari prosesor komputer.
Chipset Kelompok chip yang terhubung pada motherboard yang
mengontrol aliran informasi antara mikroprosesor dan
komponen sistem lain yang terhubung ke motherboard.
 4.2 The System Unit: The Basics
• Dua jenis mikroprosesor utama dibuat untuk
mikrokomputer adalah PC dan Mac.
• Pabrik mikroprosesor adalah Intel, AMD,
Motorola/Freescale, dan IBM.
• Multicore processors mempunyai lebih dari
satu inti (core) yang membuat kinerja komputer
lebih optimal
 4.2 The System Unit: The Basics
• Processing Speeds
– Setiap mikroprosesor memiliki jam sistem (system
clock) yang terintegrasi, yang mengontrol kecepatan
pemrosesan chip.
– Older CPU processing speeds are in megahertz
• 1 MHz = 1 million cycles per second
– Current CPU processing speeds are in gigahertz
• 1 GHz = 1 billion cycles per second
– Semakin cepat CPU bekerja, maka semakin besar pula
daya yang dibutuhkan, sehingga menghasilkan lebih
banyak panas (cepat panas)
 4.2 The System Unit: The Basics
• Processing Speeds (continued)
– Kecepatan workstation dan mainframe diukur dalam MIPS
– MIPS berarti jutaan instruksi per detik
• Performa Workstations yaitu 100 MIPS atau lebih
• Sedangkan Mainframes sekarang secepat 981,024 MIPS
– Kecepatan pemrosesan superkomputer diukur dalam
flop
• Flops berarti floating-point operations per second
• Roadrunner baru milik Los Alamos Lab memiliki
kecepatan 1.105 teraflops, atau 1.000 triliun operasi per
detik.
 4.3 More on the System Unit
Parts of the CPU

Name Definition

CPU Central Processing Unit, mempunyai dua bagian

yaitu Control Unit dan ALU

Control unit Bagian dari CPU yang memecah instruksi dan

membawanya keluar menuju ke bagian lainnya

Arithmetic Logic Unit (ALU) Bagian dari CPU yang melakukan operasi matematis dan
logika

Registers Area penyimpanan dalam CPU yang menyimpan data

secara sementara selama pemrosesan berlangsung
Buses Jalur data listrik digunakan untuk mengirimkan bit atau
proses dalam CPU dengan komponen motherboard
lainnya
 4.3 More on the System Unit

• Memory
• Ada dua jenis memori atau penyimpanan :
• Primary storage = "memori," "memori utama,“ atau
biasanya disebut sebagai "RAM"; jenis memori ini
bersifat sementara dan tidak stabil
• Secondary storage = “storage” atau biasanya kita sebut
sebagai disk atau drive; jenis memori ini relatif permanen
dan tidak mudah berubah, dan biasanya kita gunakan
untuk menyimpan data.
 4.3 More on the System Unit
How Memory Works
Primary Memory Chips Penjelasan

RAM Random Access Memory

a. Software instruksi
b. Data sebelum dan sesudah SPU memprosesnya
ROM Read Only Memory
a. Tidak dapat dihapus atau diubah tanpa peralatan khusus
b. Biasanya telah diatur atau diisi dari pabrik dengan
beberapa instruksi yang sifatnya permanen seperti BIOS
CMOS Complementary Metal Oxide Semiconductor
a. Contains time, date, calendar, boot password
b. Biasanya berbentuk seperti baterai jam

Flash Non-Volatile Memory yang dapat dihapus dan diprogram kembali

lebih dari satu kali
a. Biasanya digunakan di PC versi baru untuk instruksi BIOS
b. Tidak memerlukan baterai sebagai tenaganya
 4.3 More on the System Unit
Types of RAM
Tipe RAM Penjelasan
DRAM (Dynamic Random Harus di-refresh secara konstan oleh CPU, karena jika tidak
Access Memory) data yang disimpan akan hilang

SDRAM (Synchronous Dynamic Lebih cepat daripada DRAM dan SDRAM bersinkronisasi
RAM) dengan waktu didalam sistem

SRAM (Static RAM) SRAM tetap mempertahankan konten yang di proses nya,
tanpa refresh dari CPU

DDR-SDRAM (Double-data rate RAM tipe inilah yang paling banyak digunakan dalam PC dan
synchronous dynamic RAM) Gadget

SIMM (Single Inline Memory memiliki chip RAM hanya pada satu sisi saja, dan harus
Module) memasukan RAM tersebut kedalam slot agar bisa digunakan.

DIMM (Dual Inline Memory memiliki chip atau slot RAM di kedua sisi.
Module)
 4.3 More on the System Unit
Speeding up Processing:
• Cache
• CPU bekerja lebih cepat daripada RAM, jadi lebih sering menerima informasi
• Cache, digunakan untuk menyimpan instruksi dan data yang sering digunakan
prosesor untuk mempercepat pemrosesan
• Level 1 cache, merupakan bagian dari microprosesor
• Faster than Level 2 cache
• Menampung dari 8 sampai 256 kb
• Level 2 cache, merupakan external cache
• Menampung dari 64 kb sampai 2 Mb
• Level 3 cache, berada di motherboard
• Level 3 cache biasanya ada di versi pc yang terbaru contoh
dalam intel versi sandy bridge ke atas
 4.3 More on the System Unit
Speeding up Processing:
Method Description
Interleaving CPU dapat berpindah-pindah jalur komunikasi antara
dua/lebih bank memory
Bursting CPU mengambil satu blok informasi pada alamat
memori yang berurutan.
pipelining CPU tidak perlu menunggu selesainya satu instruksi
untuk mengerjakan instruksi berikutnya
Superscalar Architecture Komputer dapat mengeksekusi lebih dari instruksi per
clock cycle
Hyperthreading Perangkat lunak dan sistem operasi mampu mengenali
satu prosesor layaknya dua prosesor

19
 4.3 More on the System Unit
Speeding up Processing:
• Virtual Memory
• Jenis memori ini berasal dari ruang hard disk atau optik (CD) yang tidak digunakan,
yang digunakan prosesor untuk memperluas kapasitas RAM
• JADI-> Prosesor berjalan terlebih dulu ke cache L1, kemudian L2 cache, lalu RAM, lalu
memori virtual
 4.3 More on the System Unit
Ports
• Port adalah soket penghubung di bagian luar unit komputer yang dapat
dihubungkan dengan jenis kabel yang berbeda
• Port biasanya digunakna untuk menyambungkan PC dengan perangkat
lainnya,
 4.3 More on the System Unit
Ports
Port Type Description

Serial Port Digunakan untuk mengirimkan data secara perlahan

a. Mengirimkan data secara berurutan, sedikit demi sedikit
b. Untuk menyambungkan keyboard, mouse, monitors, dial-up
modems
Parallel Port Digunakan untuk mengirimkan data dengan cepat melalui
jarak yang pendek
-Untuk menyambungkan printers, hardisk eksternal
SCSI Port Small Computer System Interface
a. Dapat mengirimkan data sebesar 32 bit sekaligus
b. Hanya dapat menyambungkan 7 perangkat
USB Port Universal Serial Bus, port ini yang paling banyak digunakan,
dikarenakan usb dapat menyambungkan 127 perangkat
 4.3 More on the System Unit

• USB
• Saat menggunakan port usb, perangkat secara otomatis akan terdeteksi
didalam PC, jadi tidak perlu lagi untuk menginstall driver
• Dapat diperpanjang
• Banyak yang menggunakan, mulai dari HP, PC, dan lainnya
 4.3 More on the System Unit
• USB (Versi dan tipe)
• Versi
• USB 1.1--the original standard
• USB 2.0--the current standard for new PCs
• USB 3.0–for high-end computers
• USB OTG (On the GO) biasa digunakan untuk perankat yang kecil,
sepert smartphone
• Tipe
• USB A - tipe ini sering kita jumpai, bentuknya seperti di usb laptop
• USB B – tipe ini berukuran lebih kecil dari tipe A, bentuknya persegi
dan sudah jarang yang menggunakannya
• Mini A – biasanya ada di kebanyakan smartphone
• USB C – biasanya digunakn pada smartphone atau PC dengan versi
tinggi.
• Tipe USB A Tipe USB
Mini A

• Tipe USB B Tipe USB

C
25
 4.3 More on the System Unit
Expansion Ports
Port Type Description

FireWire Ditujukan untuk perangkat yang bekerja dengan banyak

data, biasa digunakan untuk camcorder, pemutar DVD,
TV
MIDI Musical Instrument Digital Interface
a. untuk menyambungkan musical instruments
b. Biasa digunakan dalam proses recording,
editing, performing music
IrDA Infrared Data Association, biasa digunakan untuk
menyambungkan perangkat secara nirkabel, contoh
remote TV
Bluetooth Menggunakan gelombang radio jarak pendek yang
dapat dijangkau perangkat lain hingga 10 meter
Ethernet Port yang biasa digunakan untuk menyambung dengan
jaringan
 4.3 More on the System Unit
Expansion Cards
• Jika didalam Komputer kita kekurangan port, kita bisa menggunakan
expansion card.

USB expansion card Ethernet expansion card/NIC

 4.3 More on the System Unit
Expansion Buses
Kartu ekspansi terhubung dengan berbagai
jenis bus pada motherboard.

Bus Deskripsi
PCI bus Interkoneksi Komponen Periferal
a. Untuk kecepatan internet yang tinggi
b. Lebar 32 atau 64 bits
c. Biasanya digunakan untuk kartu suara, modem,
kartu jaringan berkecepatan tinggi
AGP bus Accelerated Graphics Port
a. Kecepatan dua kali dari PCI bus
b. Supports video dan 3-D graphics cards
PCIe Express bus Dapat mengungguli AGP dan lebih andal
 4.3 More on the System Unit

• Tipe Expansion Cards

• Graphics cards (untuk monitors)
• Juga disebut sebagai video card, video RAM (VRAM), atau video adapter
• Mengkonversi sinyal dari komputer menjadi sinyal video yang dapat ditampilkan
sebagai gambar pada monitor
• Sound cards (untuk speakers dan audio output)
• Digunakan untuk mengkonversi dan mengirimkan suara digital melalui speaker
analog, mikrofon, dan headset
• Modem cards (untuk komunikasi jarak jauh melalui jaringan telepon)
 4.3 More on the System Unit

• Tipe Expansion Cards (lanjutan)

• Network interface cards (untuk komunikasi jarak jauh melalui kabel)
• Memungkinkan pengiriman data melalui jaringan kabel
• PC cards (untuk laptop komputer)
• Thin, credit card-size flash memory devices used principally on laptop computers to
expand capabilities
 4.4 Secondary Storage
Tipe Penyimpanan Deskripsi

Floppy disks Disk yang bisa dilepas; kapasitas 1.44 MB.

Hard disks Terbuat dari logam kaku tipis ditutupi dengan substrat magnetizable.
Pada umumnya memiliki 2 atau lebih platter
Optical disks Rakitan CDs and DVDs

Magnetic tape Pita plastik tipis dilapisi dengan zat yang dapat dimagnetisasi

Smart Cards Seperti kartu kredit, tetapi berisi mikroprosesor dan chip memori

Flash memory Memori non volatil dan tidak ada bagian yang bergerak

Online secondary storage Memungkinkan Anda menyimpan data di server vendor online
 4.4 Secondary Storage
• Floppy Disks
– Bagian datar dari mylar plastic di dalam kotak
plastik yang berukuran 3,5 inci
– Daya simpan sekitar 1,44 MB
– Data direkam dalam trek: pita perekaman
konsentris
– Memformat serta memecah trek menjadi sektor-
sektor kecil berbentuk baji
– Membaca atau menulis kepala transfer data antara
komputer dan disk
 4.4 Secondary Storage
• Hard Disks
– Tipis, logam kaku, kaca, atau piring-piring keramik
yang ditutupi dengan zat yang memungkinkan data
yang akan digunakan dalam bentuk bintik-bintik
magnet
– Semakin banyak piringan di dalam, semakin tinggi
kapasitas drive
• Menyimpan data di trek, sektor, dan kluster
• Memformat membuat tabel alokasi file yang memetakan
file ke kluster atau inode
• Data penting harus selalu dicadangkan!
 4.4 Secondary Storage
• Hard Disks (continued)
– Tipe Hard Disk :
• Hard Disk eksternal– drive disk yang berdiri sendiri.
• Removable Hard Disk – dimasukkan ke dalam bay atau
drive cardridge yang dipasang kedalam unit sistem
komputer.
– Hard Disk Controllers – papan sirkuit khusus yang
mengontrol membaca / menulis dan mengelola
aliran data ke dan dari hard disk
• EIDE – Enhanced Integrated Drive Electronics (e.g., SATA)
• SCSI – Lebih cepat dari EIDE controllers
 4.4 Secondary Storage
• Optical Disks
– CD (compact disk) dan DVD (digital versatile /
video disks) adalah disk optik Data yang ditulis dan
dibaca menggunakan laser.
– CD-ROM is Compact Disk - Read Only Memory
• CD-R (compact disk-recordable) digunakan untuk
merekam, hanya sekali pakai.
• CD-RW (compact disk-rewritable) adalah disk optik yang
dapat dihapus dan merekam, serta menghapus data
secara berulang-ulang.
 4.4 Secondary Storage
• Optical Disks (continued)
– DVD adalah a CD-style disk dengan kapasitas
sangat tinggi.
– DVD-R (DVD-recordable) digunakan untuk
merekam dalam sekali pakai.
– DVD-RW, DVD-RAM, DVD+RW adalah DVD yang
dapat digunakan kembali.
– Blu-ray adalah format optical-disk yang digunakan
untuk merekam, menulis ulang, dan memutar
video high-definition (HD), serta menyimpan data
dalam jumlah besar.
 4.4 Secondary Storage
• Magnetic Tape
– Pita plastik tipis yang dilapisi dengan zat yang
dapat di magnetifikasi
• Menyimpan terabytes data
• Digunakan dalam bentuk katrid tape
• Masih populer untuk cadangan besar karena kapasitas
datanya besar.
 4.4 Secondary Storage
• Smart Cards
– Menyerupai kartu kredit, tetapi mikroprosessor
dan chip memori
• Dapat berfungsi pada tiga level: kredit, debit, dan / atau
informasi pribadi
• Kapasitas penyimpanan: sekitar 10 MB
• Contact smart cards
– Harus digesek melalui pembaca kartu
– Isi mudah dibaca dan tidak mudah rusak
• Contactless smart cards
– Dapat dibaca saat dipegang di depan laser bertenaga rendah.
 4.4 Secondary Storage
• Flash Memory
– Memori Nonvolatile tanpa bagian yang bergerak.
• Tersedia sebagai:
– Flash memory cards
» Bisa dimasukkan ke dalam port flash kamera, PC genggam, smartphone
» Flash memory sticks
» Suatu bentuk memory flash yang dihubungkan ke dalam port memory
stick, misalnya, kamera digital, camcorder, printer foto
– Flash memory drives (keychain drives)
» Modul memori flash berukuran jari
» Dihubungkan ke port USB dari sebagian besar PC dan MacintoshPlugs
into the USB port of most PCs and Macintoshes
– Solid-state memory drives
» Memiliki kapasitas yang lebih besar daripada memori flash drive tetapi
mahal.
 4.4 Secondary Storage
• Penyimpanan Sekunder Online (Cloud Storage)
– Memungkinkan Anda menggunakan internet untuk
membuat cadangan data Anda
• Mendaftarlah dengan vendor dan terima akses ke perangkat
lunak yang memungkinkan Anda untuk mengunggah data ke
server perusahaan itu
 4.5 Future Developments in Processing
& Storage
New Technology Description of Processing Technology
Application Melakukan pemrosesan online daripada membeli perangkat
Virtualization lunak milik sendiri dan beberapa perangkat keras.

Nanotechnology Mesin kecil yang bekerja pada tingkat molekul untuk

membuat nanocircuits
Optical Computing Menggunakan laser dan cahaya, bukan listrik
DNA Computing Menggunakan untaian DNA sintetis untuk menyimpan data
Quantum Computing Berdasarkan mekanika kuantum dan menyimpan informasi
menggunakan status partikel

Better Batteries Pengisian baterai nirkabel, baterai tahan lama

4.5 Future Developments in Processing
& Storage
• Future Developments in Secondary Storage
– Higher-density disks
Perpendicular recording technology: stacking
magnetic bits vertically on the surface of a platter
(instead of horizontally, as usual)

– Molecular electronics– storage at the subatomic

level
Holograms, molecular magnets, bacteria
