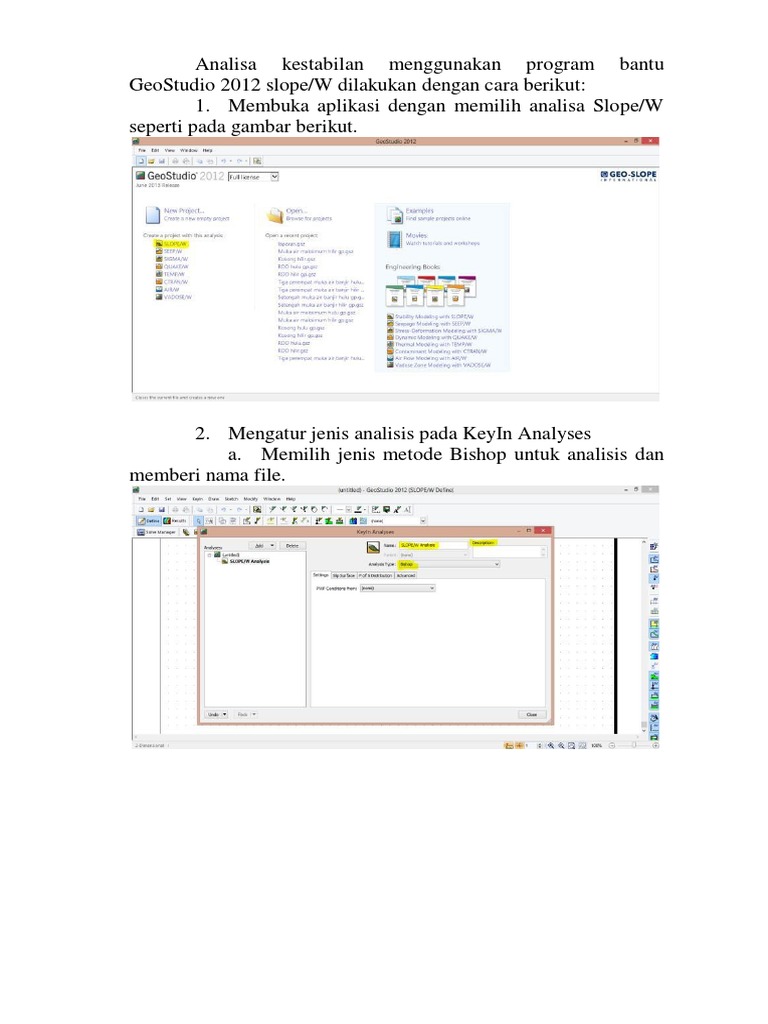

Analisa kestabilan menggunakan program bantu

GeoStudio 2012 slope/W dilakukan dengan cara berikut:

1. Membuka aplikasi dengan memilih analisa Slope/W
seperti pada gambar berikut.

2. Mengatur jenis analisis pada KeyIn Analyses

a. Memilih jenis metode Bishop untuk analisis dan
memberi nama file.
 b. Memilih kondisi PWP. Memilih “none” untuk
kondisi analisis ketika embung kosong. Dipilih “piezometric line”
jika dilakukan analisis ketika embung terisi air.

c. Memilih analisa slip surface. Pada Direction of

movement, dipilih left to right jika analisa dilakukan untuk lereng
sisi hilir sedangkan dipilih right to left jika analisa dilakukan
untuk lereng sisi hulu. Pada Slip surface option dipilih analisa
menggunakan metode Grid and Radius.
 3. Mengatur kertas kerja
a. Mengatur ukuran kertas pada menu “Set”
lalu pilih “Page”.

b. Mengatur skala pada menu “Set” lalu

dipilih “Units and Scale”.
 c. Mengatur grid sesuai dengan kebutuhan
dengan memilih menu “Set” lalu dipilih “Grid”.

4. Mengatur sumbu kerja gambar

 5. Menggambar point sesuai dengan koordinat gambar

6. Menggabungkan point ke dalam region sesuai dengan

daerah yang memiliki jenis material yang sama.
 7. Melakukan input material pada “KeyIn
Materials” lalu dipilih “Materials”

8. Memasukkan material yang telah diinput ke dalam

masing-masing region menggunakan menu “Draw” lalu dipilih
“Materials”.
 9. Menggambar grid and radius pada lereng embung

10. Melakukan running menggunakan menu “Solve

Manager” dan mengeklik tombol “Start” dengan terlebih dahulu
melakukan penyimpanan terhadap file
 11. Memilih SF yang paling kritis

12. Melakukan hal yang sama untuk kondisi hulu

13. Melakukan input garis depresi yang telah dihitung
pada tabel 4.44, 4.45 dan 4.46 untuk kondisi embung yang berisi
air seperti pada gambar berikut untuk contoh muka air maksimum
dengan garis depresi menggunakan data pada tabel 4.44.
 14. Memasukkan faktor gempa dengan
memilih menu “KeyIn” lalu dipilih “Seismic Load”
untuk analisis kondisi dengan gempa seperti pada
gambar berikut.

Hasil analisa kestabilan lereng tubuh embung

menggunakan GeoStudio Slope/W 2012 dari beberapa
kondisi adalah sebagai berikut:
Tabel 4. 48 Rekapitulasi SF
SF
No Kondisi Hilir Hulu rencana
A Tanpa Gempa
1 Kosong 1,715 2,045 1,3
2 Muka air banjir 1,729 2,073 1,2
3 1/2 Muka air banjir 1,715 2,000 1,2
4 3/4 Muka air banjir 1,715 2,236 1,2
5 RDD 1,729 1,805 1,3
B Dengan Gempa (k = 0,12)
1 Kosong 1,320 1,513 1,2
2 Muka air banjir 1,331 1,541 1,2
3 1/2 Muka air banjir 1,320 1,466 1,2
4 3/4 Muka air banjir 1,320 1,521 1,2
5 RDD 1,331 1,510 1,2
