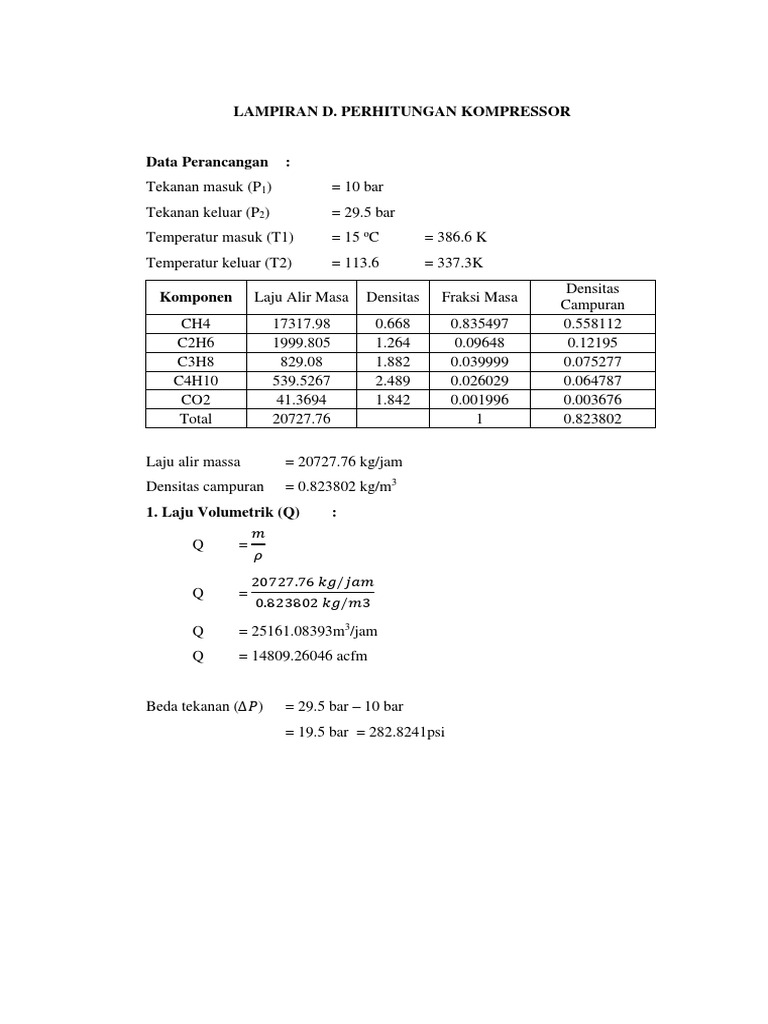

LAMPIRAN D.

PERHITUNGAN KOMPRESSOR

Data Perancangan :
Tekanan masuk (P1) = 10 bar
Tekanan keluar (P2) = 29.5 bar
Temperatur masuk (T1) = 15 oC = 386.6 K
Temperatur keluar (T2) = 113.6 = 337.3K
Densitas
Komponen Laju Alir Masa Densitas Fraksi Masa
Campuran
CH4 17317.98 0.668 0.835497 0.558112
C2H6 1999.805 1.264 0.09648 0.12195
C3H8 829.08 1.882 0.039999 0.075277
C4H10 539.5267 2.489 0.026029 0.064787
CO2 41.3694 1.842 0.001996 0.003676
Total 20727.76 1 0.823802

Laju alir massa = 20727.76 kg/jam

Densitas campuran = 0.823802 kg/m3
1. Laju Volumetrik (Q) :
𝑚
Q =
𝜌
20727.76 𝑘𝑔/𝑗𝑎𝑚
Q =
0.823802 𝑘𝑔/𝑚3
Q = 25161.08393m3/jam
Q = 14809.26046 acfm

Beda tekanan (∆𝑃) = 29.5 bar – 10 bar

= 19.5 bar = 282.8241psi
 Dari gambar diatas, dapat dilihat bahwa kompresor yang digunakan adalah
kompresor jenis Sentrifugal
Compressibility Factor :

Z = 1

2. Polytropic Compressor Head

 𝑍𝑅𝑇1 𝑃2 (𝑁−1)/𝑁
𝐻𝑃𝐿 = [( ) − 1]
(𝑁 − 1)/𝑁 𝑃1
N = Eksponen Politropik
𝑁−1 𝐾−1
=
𝑁 𝐾𝐸𝑃
Ep = Efisiensi Politropik

Berdasarkan gambar diatas, untuk pressure ratio (29.5/10 = 2.95) didapat

Ep = 83 %.
Dengan k = 1.215 dan Mr natural gas = 16.760
𝑁−1 𝑘−1 1.215 −1
= = = 1.271
𝑁 𝑘 𝑥 𝐸𝑝 1.215 (0,83)
N (ratio of heat capacities) = 1.271
𝑍𝑅𝑇1 𝑃2 (𝑁−1)/𝑁
𝐻𝑃𝐿 = [( ) − 1]
𝑁−1
𝑥 𝑀𝑟 𝑛𝑎𝑡𝑢𝑟𝑎𝑙 𝑔𝑎𝑠 𝑃1
𝑁
T1 = 288 K
R = 1,544 kJ/kmol.K
1 (8,314)(288 ) 29.5 1.271
𝐻𝑃𝐿 = [( ) − 1]
1.271 𝑥 16.760 10
Maka didapat polytropic compressor head = 77.101 kJ/kg
Spesific gravity = Mr natural gas/ Mr air
= 16.760/28,97 = 0,57
Fv = 20727.75942 kg/jam
 𝑠𝑝𝑒𝑠𝑖𝑓𝑖𝑐 𝑔𝑟𝑎𝑣𝑖𝑡𝑦 𝑥 𝐹𝑣 𝑥 𝐻𝑝𝑙
Power = 3690 𝑥 𝑒𝑓𝑖𝑠𝑖𝑒𝑛𝑠𝑖 𝑝𝑜𝑙𝑦𝑡𝑟𝑜𝑝𝑖𝑐
0,57 x 20727.75942 x 77.101
= 3690 𝑥 0,83

= 297.4303214 kJ/jam
= 0.110794612 hp

4. Menghitung Diameter Pipa

𝑚
Dopt = 260 (3600)0,52 . (ρ mix)-0,37 (Coulson, 1993, Persamaan 5.14)
20727.75942 0,52
= 260 ( ) . (0.823802324)-0,37
3600

= 694.142 mm
= 26.377 in

Dari Tabel 11 Kern, dipilih:

Karakteristik (in) (meter)
NPS 24 0,6096
Sch 20 0,508
OD 24 0,6096
ID 23,25 0,53975

5. Menentukan Bilangan Reynolds

𝑄
4.( )
3600
V fluida didalam pipa = 𝜋.𝐼𝐷
25161.0838
4.( )
3600
= 3,14 𝑥 0,53975

= 25.39276901 m/s
𝜌.𝐼𝐷.𝑉𝑝𝑖𝑝𝑎
Nre =
𝜇
0.823 𝑥 0,53975 𝑥 13,2955
Nre = 0,000036

= 1288590.431 (Turbulen)

LAMPIRAN E. PERHITUNGAN EXPANDER 1

Fungsi : Menurunkan tekanan keluaran tangki natural gas

Kondisi :
 Tin = 50oC
Pin = 50 atm
Pout = 30 atm

Tabel 1. Komponen masuk

Komponen G(Kg/Jam) G(lb/jam) μ (cP) ρ(kg/m3)
CH4 22028,16711 48563,80385 0,011848358 29,71093161
C2H6 802,5311169 1769,278559 0,01011395 51,95477625
C3H8 257,8579362 568,4795368 0,008909607 77,93216437
C4H10 123,7981694 272,9282917 0,008145915 107,641244
C5H12 70,92681111 156,3668791 0,007844439 133,6186321
C6H14 324,744688 715,9396082 -0,001419847 159,5960203
CO2 8993,118566 19826,43603 0,0161467 81,50458767
H2S 1,675209686 3,693205803 0,013674555 63,11836758
N2 419,9557808 925,8441733 0,018572329 51,87884605
H2O 78,21733035 172,4397255 0,010005087 33,36298902
TOTAL 33100,99271 72975,20986 0,103841094 790,318559

1. Menghitung Debit Cairan

Fv = Gv = 33100,99271 kg/jam
Over Design = 10%
Fv Design = (1+0,1) x Fv
= 1,1 x 33100,99271
= 36411,092 kg/jam
qf = Fv design /ρ mix
= 36411,092/32,87
= 1107,7284 m3/jam
= 0,3077 m3/s = 10,866 ft3/s
Q = qf = 0,3077 m3/s = 10,866 ft3/s

1. Menentukan diameter pipa

Diameter pipa optimum dapat ditentukan berdasarkan persamaan berikut :

Di,opt = 3,9 . qf 0,45 . ρ 0,13 (Pers.15, Peters & Timmerhaus, 1991)

Dimana:
Di,opt = Diameter pipa inside optimum (in)
qf = Laju alir fluida (ft3/s)
 ρ = Densitas fluida (lb/ft3)

Diketahui :
ρmix = 32,87005844 kg/m3

= 2,052070074 lb/ft3

Di = 3,9 . qf 0,45 . ρ 0,13

= 3,9 ×(10,866)0,45 × (2,052070074)0,13

= 9,5263336 in

Dari Tabel 11 Kern, dipilih:

Karakteristik (in) (meter)
NPS 10 0,254
Sch 40 1,016
OD 10,75 0,27305
ID 10,02 0,25450

2. Menentukan Bilangan Reynolds

4𝑥𝑄
V fluida didalam pipa = 𝜋 𝑥 𝐼𝐷
4 𝑥 0,3077
= 3,14 𝑥 0,2545

= 6,0514 m/s
Nre = 4048952,15 (Turbulen)
 LAMPIRAN I. PERHITUNGAN POMPA 2

Fungsi : Mengalirkan metanol dari kondenser ke tangki

penyimpanan metanol
Tipe Pompa : Centrifugal pump
Bahan konstruksi : Stainless Steel (austenitic) AISI tipe 316
Alasan Pemilihan :
 Dapat digunakan range kapasitas yang besar dan tekanan tinggi
 Konstruksi sederhana sehingga harganya relatif lebih murah
 Kecepatan putarannya stabil
 Tidak memerlukan area yang luas

T1 T2
P1 P2
Z1 Z2
Fv Fv

Gambar 1. Skema Aliran pada Pompa (P-102)

Friction loss yang perlu diperhitungkan antara lain :

 Friksi karena kontraksi
 Friksi pada pipa lurus
 Friksi pada elbow
 Friksi karena ekspansi
 Friksi pada union
Asumsi :
 Sifat-sifat fisis cairan dianggap tetap
 Fluida incompressible
Data-data perhitungan :
Tin = 25 oC
Pin = 1 atm
Pout = 5 atm

Tabel 1. Komponen masuk

Komponen G(Kg/Jam) G(lb/jam) μ (cP) ρ(kg/m3)
H2O 15648,98087 34500,10316 0,917816412 448,9410831
CH3OH 123,36654 271,9767115 2,883775529 317,4582211
TOTAL 15772,34741 34772,07987 3,801591941 766,3993041

ρ mix = 27,962 lb/ft3 = 447,907 kg/m3

μ mix = 2,226 lb/ft jam = 0,920 cp = 0,00092 kg/ms

1. Menghitung Debit Cairan

Fv = Gv = 15772,34741 kg/jam = 4,381207615 kg/s
Over Design = 10%
Fv Design = (1+0,1) x Fv
= 1,1 x 15772,34741
= 17349,58216 kg/jam
Q = Gv/ρ mix
= 15772,34741/447,907
= 35,21339502 m3/jam
= 20,74068967 ft3/menit = 155,1610994 gal/menit
= 0,009781499m3/s
2. Menghitung Diameter Pipa
𝐺𝑣
D pipa opt = 260 (3600)0,52 . (ρ mix)-0,37
4,381
= 260 ( 3600 )0,52 . (447,90)-0,37

= 58,56827328 mm
= 2,307589967 in
Melalui Appendix A.5-1 Geankopis, Dipilih:
Karakteristik (in) (meter)
NPS 2,5 0,0635
Sch 40 1,016
OD 2,875 0,07302
ID 2,469 0,06271

3. Menentukan Bilangan Reynolds

𝑄
4.( )
3600
V fluida didalam pipa = 𝜋.𝐼𝐷
0,00978
4.( )
3600
=
3,14.0,06271

= 3,1682 m/s
𝜌.𝐼𝐷.𝑉𝑝𝑖𝑝𝑎
Nre = 𝜇

Nre = 96675,95461 (Turbulen)
