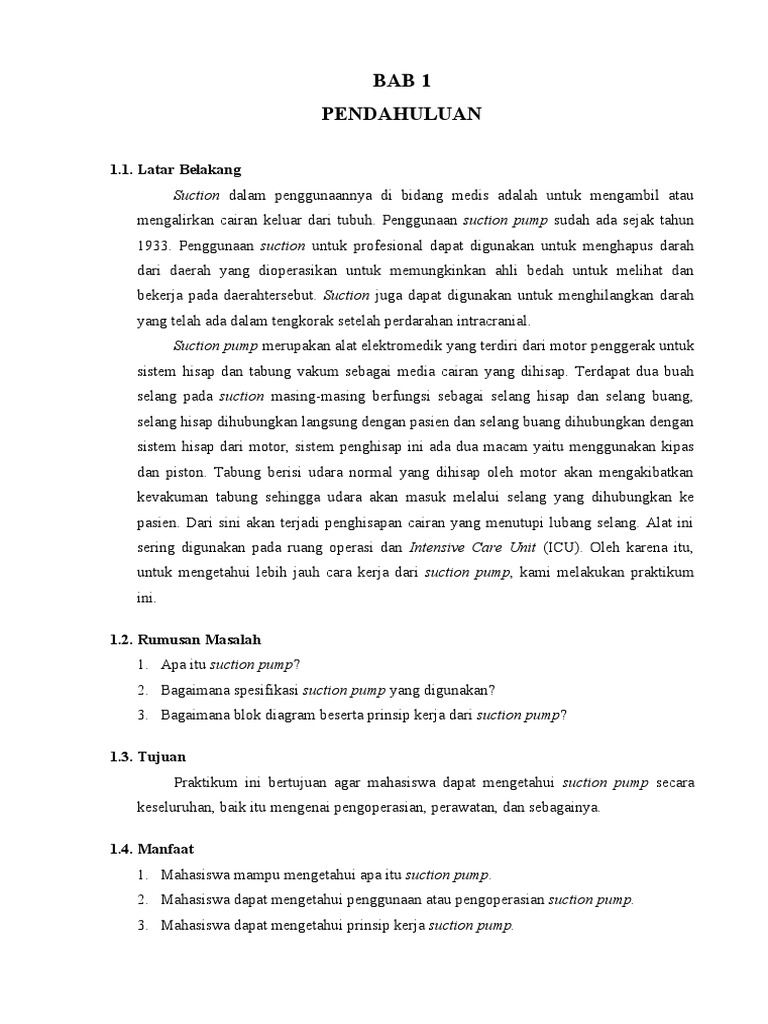

BAB 1

PENDAHULUAN

1.1. Latar Belakang

Suction dalam penggunaannya di bidang medis adalah untuk mengambil atau
mengalirkan cairan keluar dari tubuh. Penggunaan suction pump sudah ada sejak tahun
1933. Penggunaan suction untuk profesional dapat digunakan untuk menghapus darah
dari daerah yang dioperasikan untuk memungkinkan ahli bedah untuk melihat dan
bekerja pada daerahtersebut. Suction juga dapat digunakan untuk menghilangkan darah
yang telah ada dalam tengkorak setelah perdarahan intracranial.
Suction pump merupakan alat elektromedik yang terdiri dari motor penggerak untuk
sistem hisap dan tabung vakum sebagai media cairan yang dihisap. Terdapat dua buah
selang pada suction masing-masing berfungsi sebagai selang hisap dan selang buang,
selang hisap dihubungkan langsung dengan pasien dan selang buang dihubungkan dengan
sistem hisap dari motor, sistem penghisap ini ada dua macam yaitu menggunakan kipas
dan piston. Tabung berisi udara normal yang dihisap oleh motor akan mengakibatkan
kevakuman tabung sehingga udara akan masuk melalui selang yang dihubungkan ke
pasien. Dari sini akan terjadi penghisapan cairan yang menutupi lubang selang. Alat ini
sering digunakan pada ruang operasi dan Intensive Care Unit (ICU). Oleh karena itu,
untuk mengetahui lebih jauh cara kerja dari suction pump, kami melakukan praktikum
ini.

1.2. Rumusan Masalah

1. Apa itu suction pump?
2. Bagaimana spesifikasi suction pump yang digunakan?
3. Bagaimana blok diagram beserta prinsip kerja dari suction pump?

1.3. Tujuan
Praktikum ini bertujuan agar mahasiswa dapat mengetahui suction pump secara
keseluruhan, baik itu mengenai pengoperasian, perawatan, dan sebagainya.

1.4. Manfaat
1. Mahasiswa mampu mengetahui apa itu suction pump.
2. Mahasiswa dapat mengetahui penggunaan atau pengoperasian suction pump.
3. Mahasiswa dapat mengetahui prinsip kerja suction pump.
 BAB 2
TINJAUAN PUSTAKA

2.1 Suction Pump

Suctiom pump merupakan alat elektromedik yang terdiri motor penggerak sistem
hisap dan tabung vakum sebagai tempat medium yang dihisap nantinya, dua buah lubang
pada tutup tabung ini masing-masng berfungsi sebagai hisap dan buang, selang hisap
dihubungkan langsung dengan pasien yang buang dihubungkan dan yang buang
dihubungkan dengan sistem hisap dari motor, sistem penghisap ini ada dua macam yaitu
menggunakan kipas dan piston. Tabung berisi udara normal yang dihisap oleh motor akan
mengakibatkan kevakuman tabung sehingga udara akan masuk melalui selain yang
dihubungkan ke pasien dari sini akan terjadi penghisapan cairan yang menutupi lubang
selang.
Pada dasarnya konsep kerja dari Suction pump ini menggunakan teknologi Vacuum.
Kata vacuum ini sendiri berasal dari bahasa latin yang berarti kekosongan, yang juga
dapat diartikan sebagai ruang yang sudah kosong dari partikel-partikel atom. Walaupun
pada kenyataannya, ruang vakum yang sempurna itu belum ditemukan dalam sejarah
ilmu pengetahuan. Bahkan di ruang angkasa masih terdapat sekitar satu partikel atom per
satu sentimeter kubik.
Vacuum sendiri memiliki beberapa jenis, prinsip dasar dan tujuan penggunaan yang
berbeda-beda. Namun akan kita coba sederhanakan cara kerja vacuum dengan mengambil
salah satu contoh jenis vacuum, yaitu vacuum yang menggunakan piston.
Untuk vacuum piston ini, biasanya strukturnya terdiri dari ruang kedap udara,
piston, pintu masuk, katup pintu masuk, pintu keluar dan katup pintu keluar. Posisi piston
berada pada ruang kedap udara, maka ketika piston tersebut bergerak maka akan terjadi
perubahan tekanan yang ada di ruangan tersebut. Pada awal piston bergerak, katup pintu
masuk akan terbuka dan katup pintu keluar akan tertutup, menghasilkan tekanan dan
material yang ada di depan pintu masuk akan memenuhi ruang kedap udara. Selanjutnya
piston akan kembali ke posisi semula, katup pintu masuk akan tertutup dan katup pintu
keluar akan terbuka, dan membuat isi materi yang ada di dalam ruang keluar melalui
pintu keluar.
2.2 Jenis- Jenis Suction Pump
Suction pump ini sendiri memiliki banyak jenis dan tipe, bergantung pada tujuan,
lingkungan dan tingkat tenaga hisapnya. Namun untuk lingkungan rumah sakit dan
sebagainya, jenis-jenis suction pump yang biasa digunakan dapat diperingkas seperti
berikut:
1. Manual Suction Pump
Seperti namanya, Manual Suction Pump merupakan alat suction yang digunakan
secara manual, tanpa menggunakan tenaga listrik atau baterai. Cara kerja alat ini
umumnya menggunakan pompa tangan yang disambungkan ke tabung cairan. Jenis
suction ini sudah tidak digunakan lagi oleh kebanyakan rumah sakit atau instansi
medis lainnya karena hasil yang tidak dapat diprediksi dan tidak konsisten.

Gambar 2.1 Manual Suction Pump

(Sumber: https://www.bisamed.co.id/blog/apa-itu-suction-pump/)

2. Portable Suction Pump

Portable Suction Pump merupakan jenis suction yang menonjolkan segi mobilitas dan
fleksibilitasnya. Biasanya suction jenis ini menggunakan tenaga baterai atau listrik.
Alat suction ini dapat dibawah kemana saja sehingga mudah ditemukan pada lokasi-
lokasi darurat, strategis dan skenario-skenario medis tertentu.

Gambar 2.2 Portable Suction Pump

(Sumber: https://www.bisamed.co.id/blog/apa-itu-suction-pump/)

3. Transport Suction Pump

Seperti namanya, alat satu ini digunakan untuk kebutuhan saat di perjalanan. Motor
digerakkan dengan menggunakan baterai. Alatnya berbentuk ringkas dang ringan
namun, tetap efektif menjalankan tugasnya. Anda dapat menemukan alat ini pada
ambulans, kendaraan evakuasi, dan sebagainya.
 Gambar 2.3 Transport Suction Pump
(Sumber: https://sentralalkes.com/blog/pengertian-suction-pump/)

4. Mobile Suction Pump

Suction Pump mobile adalah jenis alat yang memiliki kekuatan hisap yang tinggi
sehingga cocok digunakan untuk penggunaan di ICU, unit gawat darurat, pada ruang
operasi, sampai dengan pada klinik perawatan kecantikan.

Gambar 2.4 Mobile Suction Pump

(Sumber: https://sentralalkes.com/blog/pengertian-suction-pump/)
 BAB 3
PEMBAHASAN
3.1 Blok Diagram

PLN Tabung 2

foot switch Manual switch

motor
Tabung 1 selang

pasien
Pengatur daya hisap

Cara kerja blok diagram :

Dari jala-jala PLN tegangan AC 220V akan masuk ke koil motor yang
dihubungkan dengan 2 saklar, yaitu foot switch dan manual switch, dengan tujuan
untuk mempermudah operator dalam mengoperasikan alat. Setelah motor bekerja,
daya hisap dari motor bisa diatur dengan pengaturan daya hisap. Pada saat motor
bekeja, tabung 2 divakumkan terlebih dahulu, tetapi sebelum tabung 2 vakum, tabung
1 yang juga berhubungan dengan tabung 2 vakum terlebih dahulu. Kevakuman tabung
1 inilah yang kemudian menimbulkan daya hisap pada selang. Cairan yang dihisap
dari pasien memenuhi tabung 1, maka pembuangan cairan pasien dilanjutkan ke
tabung 2.

3.2 Spesifikasi Alat

Gambar 3.1 Suction Pump

GEA LOW PRESSURE SUCTION APPARATUS

 POWER SUPPLY : AC 220V 50Hz
INPUT : 30 VA
MAX. VACUUM : (18±1.5)kPa (135mmHg±11mmHg)
FLOW RATE : ≥ 6 L/min
NO. 17 YEI. 265 ; MANUFACTURE DATE 2017.01

3.3 Maintenance Peralatan

a. Harian
- Setelah digunakan, gunakan lap kering untuk membersihkan bodi alat agar tidak
terjadi korosi
- Lepaskan penekan tutup agar tidak cepat pecah pada bagian yang terkena tekanan
- Bersihkan botol setela pemakaian
b. 3 Bulanan
- Cek dan bersihkan bagian-bagian alat
- Cek kondisi filter, ganti bila perlu
- Cek karet packing tabung, ganti bila perlu
- Beri pelumas pada lager motor
- Cek daya hisap, lakukan penyetelan bila perlu
- Cek fungsi pelampung ( stop over flow )
c. 1 Tahunan
- Cek putaran motor, ganti cool booster bila perlu
- Cek packing pada katup penghisap, ganti bila perlu
- Cek kebocoran arus listrik
- Cek hubungan pembumian

3.4 Troubleshooting
Keluhan :
- Daya hisap kurang
- Tidak bisa menyedot cairan
Analisis kerusakan :
- Oli habis
- Selang bocor
Langkah perbaikan :
- Periksa kabel power
- Cek oli yang ada pada tabung
- Cek semua selang penghubung
3.5 Kalibrasi
Hampir semua ruang operasi pada rumah sakit menggunakan suction pump, maka
alat tersebut harus mempunyai keakuratan yang tinggi. Kenyataan sekarang ini pada saat
melakukan operasi bedah, daya hisap suction pump ini sering tidak sesuai dengan yang
dibutuhkan, sehingga bisa jadi salah satu penghambat, dalam proses operasi. Oleh karena
itu kalibrasi terhadap suction pump sangat diperlukan supaya hasil keluaran dari alat
tersebut mempunyai keakurasian yang baik. Untuk mengetahui kelayakan suction pump,
dapat dilakukan dengan menganalisa hasil kalibrasi yang akan mendapat nilai
ketidakpastian dan nilai koreks. Dari perhitungan tersebut di dapatkan nilai koreksi -1,8
mmHg sampai dengan 1,2 mmHg. dengan kesalahan relatif 0.0% sampai dengan 4,2%
(Kesalahan maksimal yang diijinkan + 10 % sesuai dengan ECRI No. 433-0595)
sehingga masih layak digunakan alat tersebur. Dari perhitungan diharapkan rumah sakit
menggunakan suction pump yang mempunyai resolusi alat yang lebih kecil. Agar
perhitungan ketidakpastian semakin kecil. Cara kalibrasi suction pump ini adalah sebagai
berikut :
1) Catat kondisi lingkungan.
2) Catat spesifikasi alat pada worksheet.
3) Berikan hisapan naik dan turun sesuai hisapan pengamatan yang ditentukan, baca dan
catatlah nilai hisapan yang ditunjukkan pada alat hisap medik.
4) Tambahkan hisapan pada alat hisap medik untuk nilai pengamatan lain yang
ditentukan dengan cara mengatur tombol hisap / regulator hisap.
5) Ulangi langkah pada no.3 & 4 sebanyak 3 kali untuk naik dan turun.
6) Setelah selesai melakukan pengambilan data, lepaskan selang pada input konektor
manometer digital standar kemudian matikan alat hisap medik.
7) Rapikan alat hisap medik dan gulung selang penghubung / penghisap cairan.
8) Matikan manometer digital standar sesuai instruksi kerja alat.
 BAB 4
PENUTUP
4.1 Kesimpulan
Suction pump merupakan alat yang digunakan untuk menyedot cairan dalam kasus
kasus tertentu seperti pada saat operasi, keadaan darurat dan kasus lainnya. Suction pump
memiliki berbagai jenis sesuai dengan model dan fungsinya. Sebagai alat kesehatan,
suction pump ini dapat dibagi menjadi tiga jenis yaitu suction pump manual, transport,
mobile dan portable.
Fungsi dari suction pump ini diantaranya untuk menyedot darah dari area operasi
dan luka, menyedot kelebihan cairan dan lainnya. Pada dasarnya konsep kerja dari
suction pump ini menggunakan teknologi vacuum. Kata vacuum ini sendiri berasal dari
bahasa latin yang berarti kekosongan, yang juga dapat diartikan sebagai ruang yang sudah
kosong dari partikel-partikel atom.
 DAFTAR PUSTAKA

[1.] Bsm Admin. 2016. “Suction Pump, Penghisap Cairan pada Perawatan”.
https://www.bisamed.co.id/blog/apa-itu-suction-pump/
Diakses pada : 25 Februari 2020
[2.] Medicalogy Writer. 2014. “ Fungsi Alat Suction Pump untuk Kesehatan”.
https://www.medicalogy.com/blog/fungsi-alat-suction-pump-untuk-kesehatan/
Diakses pada : 25 Februari 2020
[3.] Sentral Alkes. 2018. “Mengenal Alat Kesehatan Suction Pump”.
https://sentralalkes.com/blog/pengertian-suction-pump/
Diakses pada : 25 Februari 2020
