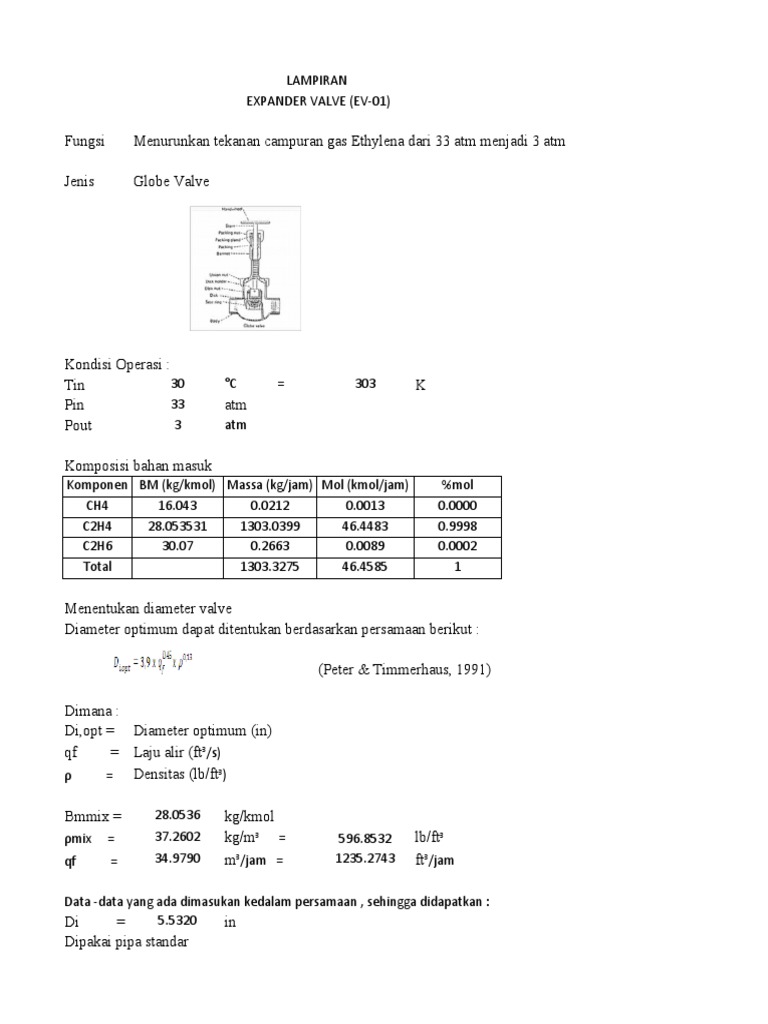

LAMPIRAN

EXPANDER VALVE (EV-01)

Fungsi Menurunkan tekanan campuran gas Ethylena dari 33 atm menjadi 3 atm

Jenis Globe Valve

Kondisi Operasi :
Tin 30 °C = 303 K
Pin 33 atm
Pout 3 atm

Komposisi bahan masuk

Komponen BM (kg/kmol) Massa (kg/jam) Mol (kmol/jam) %mol
CH4 16.043 0.0212 0.0013 0.0000
C2H4 28.053531 1303.0399 46.4483 0.9998
C2H6 30.07 0.2663 0.0089 0.0002
Total 1303.3275 46.4585 1

Menentukan diameter valve

Diameter optimum dapat ditentukan berdasarkan persamaan berikut :

(Peter & Timmerhaus, 1991)

Dimana :
Di,opt = Diameter optimum (in)
qf = Laju alir (ft3/s)
ρ = Densitas (lb/ft3)

Bmmix = 28.0536 kg/kmol

ρmix = 37.2602 kg/m3 = 596.8532 lb/ft3
qf = 34.9790 m3/jam = 1235.2743 ft3/jam

Data -data yang ada dimasukan kedalam persamaan , sehingga didapatkan :

Di = 5.5320 in
Dipakai pipa standar
NPS = 6
Schedule Number = 40
OD = 6.625 in
= 0.5521 ft
ID = 6.065 in
= 0.5054 ft
a't = 28.9 in2
= 0.2007 ft2

Menentukan Bilangan Reynold

G = 1303.3275 kg/jam
= 2873.3418 lb/jam

Menentukan viskositas campuran

µmix (mcp) = A + BT + CT2 (Yaws,1999)

Komponen A B C µmix (mcp) µmix (lb/jamft)

CH4 16.0430 0.0212 0.0013 143.9819 0.0000
C2H4 28.0535 1303.0399 46.4483 4659224.6395 1126.8588
C2H6 30.0700 0.2663 0.0089 923.9200 0.0000
Total 1126.8588
µmix = 1126.8588 lb/jam-ft
Data-data yang ada dimasukan kedalam persamaan sehingga didapatkan
Re = 5.8579 (laminer)

Menentukan Friction Loss karena valve (hf)

Keterangan :
hf = friction loss karena valve (ft-lbf/lbm)
kf = loss friction factor untuk valve = 9.5 (Geankoplis)
v = kecepatan fluida (ft/s)
gc = 32,174 lbm-ft/lbf-s2
Data-data yang ada dimasukan kedalam persamaan sehingga didapatkan :
hf = 0.0174 ft-lbf/lbm

Menentukan Pressure Head

P2 = 3 atm = 3.0997 kg/cm2
P1 = 33 atm = 34.0966 kg/cm2
ρmix = 37.2602 kg/m3 = 3.72602398E-05 kg/cm3
Data-data yang ada dimasukan kedalam persamaan sehingga didapatkan :
Pressure Head = 831902.86 cm
= 8319.0286 m

Menentukan Suhu keluaran valve

Asumsi Expander bekerja secara insentropic , maka untuk menghitung suhu keluar
menggunakan persamaan :

Keterangan :
T2 = Suhu keluar valve (K)
T1 = Suhu masuk valve (K)
P2 = Tekanan keluar valve (K)
P1 = Tekanan masuk valve (K)
= Cp/Cv

Cp = 0.3 BTU/lb-F (Kern,1965)

= 35.2364 kJ/kg-K
R = 0.2869 kJ/kg-K
Cv = Cp - R
Cv = 34.9495 kJ/kmol-K
= 1.0082
Data-data yang ada dimasukan kedalam persamaan sehingga didapatkan :
T2 = 297.1416 K = 24.1416 °C
 SPESIFIKASI EXPANDER VALVE (EV-01)

Fungsi Menurunkan tekanan campuran gas Ethylena dari 33 atm menjadi 3 atm

Jenis Globe Valve

Kondisi operasi :
Tin 30 °C = 303 K
Tout 24.1416 °C = 297.1416 K
Pin 33 atm
Pout = 3 atm

Dimensi Valve :
OD 6.625 in
ID 6.065 in
a't 28.9 in2
Re 5.8579
hf 0.0174 ft-lbf/lbm
Pressure head 8319.0286
