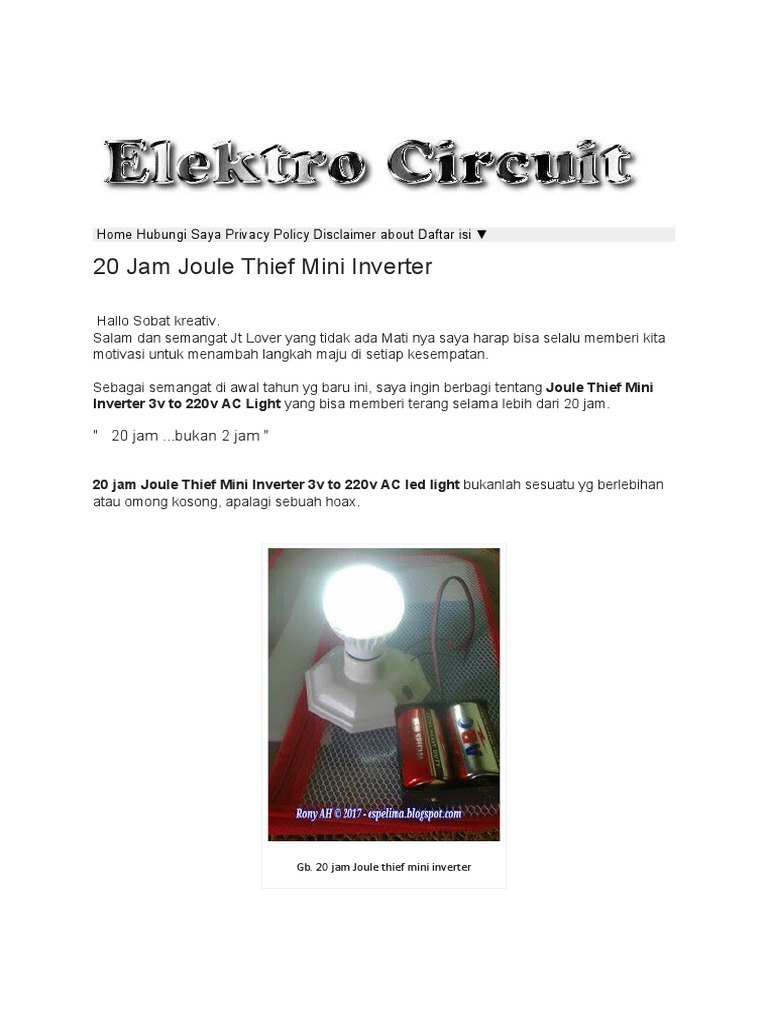

Sebagai semangat di awal tahun yg baru ini, saya ingin berbagi tentang Joule Thief Mini
Inverter 3v to 220v AC Light yang bisa memberi terang selama lebih dari 20 jam.
20 jam Joule Thief Mini Inverter 3v to 220v AC led light bukanlah sesuatu yg berlebihan
atau omong kosong, apalagi sebuah hoax.
Nah,...Alasan sobat hadir dan menyimak halaman ini tentu karena juga ingin tahu
bagaimana hal ini bisa di wujutkan.
20 jam joule thief mini inverter ini merupakan kenyataan yang saya alami sendiri pada
saat melakukan test rangkaian joule thief mini inverter untuk mengetahui seberapa tahan
atau evisiensi dari jt inverter yang saya buat.
Dari hasil test tersebut, ada beberapa poin baru yang bisa di jadikan acuan dan
pertimbangan dalam pembuatan joule thief mini inverter selanjut nya.
Terutama yang paling mengejutkan saya adalah tinggi nya evisiensi yang jauh melampaui
perkiraan dari target waktu awal yang ingin saya capai.
Betapa tidak,..Semula saya hanya ingin membuat joule thief mini inverter 3v to 220v AC
led light yang mampu menyala selama 10 jam dengan terang cahaya yg stabil.
Tapi ternyata sampai 20 jam nonstop lampu masih menyala dengan normal.
Dan yang lebih membuat saya hampir tidak percaya dan geleng - geleng kepala
adalah, Rangkaian Joule thief mini inverter 3v to 220v AC led light ini masih terus
menyala hingga 24 jam selanjut nya, meski cahaya nya sudah ± 60 - 30 % nya.
Mungkin sebagian sobat ada yang tidak percaya atau meragukan nya,...Tapi saya jamin
Keraguan itu akan sirna begitu sobat kreative membuat joule thief mini inverter ini dan
membuktikan nya sendiri.
Tentu,...sobat semua boleh membuktikan ke unikan kerja joule thief circuit ini. Tapi tentu
dengan mengikuti proses tahapan dan spesifikasi yang saya Rekomendasikan.
Tak perlu Ribet dengan Rumus ataupun perhitungan ini itu, Langsung praktek saja...Oke...
Gb. Joule thief mini inverter circuit
Penyiapan Transformer.
Yang saya maksud komponen utama di sini adalah Transformer E ferrite core bekas
charger handphone/hp.
Iya...trafo bekas charger hp merupan komponen utama pada simple mini project kita kali
ini. Dan trafo ini perlu sedikit penyiapan/modifikasi pada perbandingan lilitan nya.
Secara umum, berikut tahapan-tahapan dalam simple mini project 20 jam joule thief mini
inverter :
① Setelah inti E ferrite di lepaskan dari tempatnya, dan buka isolasi penutup lilitan. Pada
kebanyakan trafo charger handphone, lilitan yang paling luar ini umumnya biasa di gunakan
untuk kumparan/lilitan feedback(basis).
➁ Lepaskan ujung kawat lilitan yang berada di atas lapisan/layer ini dari salah satu kakinya,
putar untuk membuka lilitan dan kurangi jumlah lilitan feedback ini.
③ Teruskan sampai 4 atau 6 lilitan yang terlepas dan sisakan 6 sampai 8 lilitan aslinya
yang tersisa. Kemudian potong dan sambung lagi ujung kawat ke kaki semula.
④ Jangan lupa bersihkan dulu ujung kawat dari lapisan enameled nya, baru soder lagi di
kakinya semula.
Kunjungi dan lihat juga 👉 Cara membuat lilitan joule thief mini inverter
Untuk membuat joule thief mini inverter ini secara umum dan mendasar dapat
menggunakan skema berikut ;
Namun untuk mempermudah dalam pemahaman skema, biasanya skema joule thief mini
inverter yang menggunakan trafo bekas charger handphone saya pakai skema seperti
berikut ini ;
Gb. Joule thief 220v AC mini inverter
Yang perlu di ingat dan di ketahui dari trafo bekas charger handphone adalah letak/posisi
kaki- kakinya. Karena di beberapa charger handphone akan bisa berbeda dengan charger
handphone lainya.
Berikut alternatif skema yang bisa di gunakan yang telah di sesuaikan dengan posisi kaki
trafo.
Yang wajib dan harus di lakukan pertama kali agar bisa kita pastikan skema mana yang
sesuai dengan trafo charger hp yang kita miliki adalah menemukan letak pasangan kaki
sekunder/out nya.
Ini bisa di lakukan dengan mengukur nilai hambatan setiap pasangan kaki lilitan trafo
dengan menggunakan AVO meter atau multi tester.
Lilitan dengan nilai resistensi paling tinggi adalah lilitan yang akan kita jadikan lilitan
skunder/outnya. Biasanya antara 5 ~ 10 ohm.
Nah...inilah yang duga'an sementara saya menjadi kunci dari kesuksesan dalam
membuat Joule Thief Mini Inverter 3v to 220v AC led light yang memiliki efisiensi yang
begitu luar biasa.
Sebagai mana yang telah saya lakukan sebelumnya pada saat test rangkaian ini selama
lebih dari 20 jam nonstop, Saya juga menggunakan batterey jenis ini.
Dan sekarangpun saya Rekomendasikan pada sobat kreative semua agar menggunakan
batterey 1,5v ABC jumbo merah.
"Kenapa tidak pakai batterey hp atau batterey power bank(pb) yang memiliki kapasitas/mAh
yang lebih besar dan bisa charg ulang ?..."
Seperti dan sesuai dengan hasil beberapa kali melakukan test ketahanan batterey/efisiensi
rangkaian joule thief mini inverter, Batterey hp dan pb dengan mAh besar tidak menjamin
efisiensi lebih tinngi .
Juga mAh batterey yang besar membuat transistor menjadi cepat panas. Meski ini bisa di
atasi dengan cara tertentu.
Entah ini karena ke-stabilan atau kualitas dari batterey nya, atau memang Joule Thief
circuit yang memang kurang cocok dengan batterey ber Arus besar. Terutama batterey
type LI-ON.
Sebagai beban/load, lampu lhe 220v AC led light memiliki peran sebagai out dan indikator
suksesnya Rangkaian joule thief mini inverter yang kita buat.
Terangnya nyala lampu ini memperlihatkan baik tidak nya rangkaian. Efisiensi yang tinggi
akan membuat cahaya terang dari lampu stabil dalam durasi waktu yang panjang.
Lhe 220V AC led light yang biasa dan bisa di pakai untuk project ini sebagai load nya,
haruslah kita pilih sebijak mungkin.
Bisa kita gunakan lhe 9 watt atau 7 watt, tapi tentu intensitas serta kejernihan cahaya nya
tidak akan sama " kinclong " nya dengan bila kita menggunakan lhe 5 watt atau 3 watt.
Juga efisiensi akan berbeda dan berbanding terbalik dengan besar beban pada load.
Satu lagi yang menjadi poin penting yang harus di perhatikan dalam pemilihan lampu lhe ini.
Yaitu Jenis atau type lhe.
Dalam project joule thief mini inverter lightingini, Sobat tidak harus menggunakan lhe
220v ac yang berharga ' mahal ' karena ingin mendapatkan hasil yang lebih baik.
Karena lampu lhe sperti Phillips, Hannoch, panasonic dan lampu yang harga nya relatif
mahal itu sudah memiliki driver swhitcing di dalam rangkaian internal nya.
Ini apabila di gunakan di joule thief mini inverterakan mereduksi/ menurunkan frekuensi
out dari jt itu sendiri.
Saya akan lebih suka menyaran kan sobat kreative semua agar menggunakan lhe 220v AC
yang ber harga murah saja. Istilah temen-temen itu " lhe abal-abal ".
Karena dalam rangkaian lampu lhe jenis ini tidak menggunakan swhitcing. Hanya dioda
penyearah dan kapasitor penurun tegangan saja.
Bagai mana,...untuk bisa terang apabila terjadi pemadaman listrik PLN mudah
bukan ?...
Kesimpulan nya.
Dari jejak-jejak praktek dan pengamatan padatesting project 20 jam joule thief mini
inverterbisa di simpulkan beberapa poin penting nya, yaitu :
✔ Pengguna'an trafo dengan perbandingan lilitan primer dan feedback yang di sesuaikan,
memberi evek efisiensi dan power out rangkaian.
✔ Pemahaman dan pengenalan pada trafo yang akan kita gunakan untuk mini inverter
joule thief sangat menentukan sukses tidak nya rangkaian.
✔ Pengguna'an daya input atau batterey yang tepat dan stabil memegang peran penting
dalam memaksimalkan efisiensi rangkaian.
✔ Pengguna'an lhe 220v AC led light yang cocok dan bijak untuk joule thief mini
inverter, dapat menambah total livetime.
Wah sepertinya sudah panjang bahasan kita kali ini. dan saya rasa sobat kreative semua
sudah dapat menangkap poin yang saya maksudkan dalam simple mini project 20 jam
joule thief mini inverter kita ini.
Harapan saya sekiranya postingan ini bisa menambah wawasan dan juga bisa menjadi
jawaban dari beberapa kendala dan masalah dalam pembuatan joule thief mini inverter
220v ac led light.
Dan apabila sobat kreative menganggap ini bermanfa'at, tolong dan silahkan di share
ya...biar teman-teman lain bisa sama-sama menambah tahu.
Baiklah...kurang lebih nya saya minta ma'af atas keterbatasan yang ada.
Trima kasih dan Wasallam....
