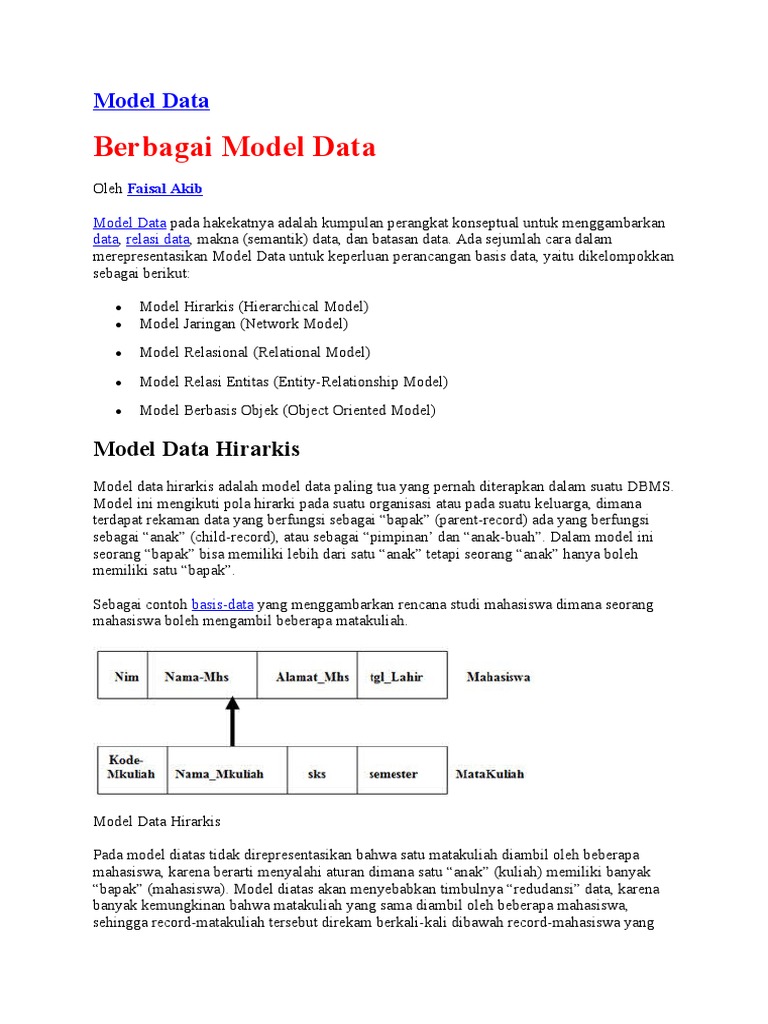

Model Data

Berbagai Model Data

Oleh Faisal Akib

Model Data pada hakekatnya adalah kumpulan perangkat konseptual untuk menggambarkan
data, relasi data, makna (semantik) data, dan batasan data. Ada sejumlah cara dalam
merepresentasikan Model Data untuk keperluan perancangan basis data, yaitu dikelompokkan
sebagai berikut:

 Model Hirarkis (Hierarchical Model)

 Model Jaringan (Network Model)
 Model Relasional (Relational Model)
 Model Relasi Entitas (Entity-Relationship Model)
 Model Berbasis Objek (Object Oriented Model)

Model Data Hirarkis

Model data hirarkis adalah model data paling tua yang pernah diterapkan dalam suatu DBMS.
Model ini mengikuti pola hirarki pada suatu organisasi atau pada suatu keluarga, dimana
terdapat rekaman data yang berfungsi sebagai “bapak” (parent-record) ada yang berfungsi
sebagai “anak” (child-record), atau sebagai “pimpinan’ dan “anak-buah”. Dalam model ini
seorang “bapak” bisa memiliki lebih dari satu “anak” tetapi seorang “anak” hanya boleh
memiliki satu “bapak”.

Sebagai contoh basis-data yang menggambarkan rencana studi mahasiswa dimana seorang
mahasiswa boleh mengambil beberapa matakuliah.

Model Data Hirarkis

Pada model diatas tidak direpresentasikan bahwa satu matakuliah diambil oleh beberapa
mahasiswa, karena berarti menyalahi aturan dimana satu “anak” (kuliah) memiliki banyak
“bapak” (mahasiswa). Model diatas akan menyebabkan timbulnya “redudansi” data, karena
banyak kemungkinan bahwa matakuliah yang sama diambil oleh beberapa mahasiswa,
sehingga record-matakuliah tersebut direkam berkali-kali dibawah record-mahasiswa yang
mengambilnya. Disamping itu apabila ada matakuliah yang tidak diprogram-kan oleh
mahasiswa maka ada kemungkinan record-nya tidak ada dalam database karena tidak
memiliki parent.

Contoh model hirarkis yang menunjukkan hubungan Dosen-MataKuliah-Mahasiswa dapat

pula digambarkan dalam bentuk diagram sebagai berikut.

Diagram Hirarkis Dosen-Matakuliah-Mahasiswa

Perhatikan dalam model hirarki diatas, data mahasiswa yang sama terpaksa direkam berulang
ketika mahasiswa tersebut memprogramkan lebih dari satu matakuliah.

Model hirarkis ini pernah di-implementasikan oleh IBM pada sebuah DBMS yang diberi
nama IMS (Information Management System) namun kemudian di-kalahkan oleh
implementasi model yang lebih mutakhir seperti model Data Relasional seperti Rbase, dsb.

Model Data Jaringan

Model data jaringan adalah pengembangan dari model data hirarkis, melihat kekurangan dari
model hirarkis tersebut. Pada model jaringan diperkenankan bahwa sebuah child-record bisa
memiliki lebih dari satu parent-record. Pada implementasi-nya berarti antara parent-record
dan child-record diperlukan penghubung (link atau pointer) yang bisa satu arah atau dua-arah.

Model Data Jaringan

Dengan model jaringan ini maka informasi dimana seorang mahasiswa dapat mengambil
beberapa matakuliah (pointer dari record mahasiswa tsb ke beberapa record-kuliah) dan juga
informasi bahwa satu matakuliah dapat di-program-kan oleh banyak mahasiswa (pointer dari
record-kuliah ke beberapa record-mahasiswa) keduanya dapat di-representasikan.

Model Jaringan dari Dosen-Matakuliah-Mahasiswa dapat digambarkan sebagai berikut.

Diagram Model Data Jaringan Dosen-MataKuliah-Mahasiswa

Persoalan yang timbul adalah “terjadinya hutan pointer” akibat relasi antar record yang rumit
sehingga penelusuran data menjadi sangat sulit. Ketika model relasional menjadi lebih
populer maka model inipun ditinggalkan orang.

Model Data Relasional

Model data relasional adalah model data yang diciptakan berdasarkan teori-relasional seperti
relational algebra, dan relational calculus. Salah seorang pencetus awal dari basis data
relasional adalah E.F.Codd yang juga telah menciptakan serangkaian operasi matematika
relasional terhadap model data relasional.

Pada prinsipnya model data relasional dapat di-representasikan dalam bentuk table (tabel)
data, dimana:

 satu tabel mewakili satu “domain” data atau entity, bila direkam merupakan satu file
yang hanya memiliki satu tipe record saja, setiap record adalah baris
 setiap record terdiri atas beberapa field (atribut) atau tuple, atau kolom
 jumlah tuple / field pada setiap record sama
 setiap record memiliki atribut kunci utama (primary key) yang unik dan dapat dipakai
untuk mengenali satu record
 record dapat diurutkan menurut kunci utama,

Contoh: domain mahasiswa dapat diwakili oleh satu tabel mahasiswa dengan kunci utama
adalah NIM (Nomor Induk Mahasiswa), dan domain matakuliah dapat diwakili oleh satu
 tabel kuliah dengan kunci utama kode-mkuliah.
tabel mahasiswa

Nim Nama_mhs Alamat_mhs Tgl_lahir

011234 Ahmad Jl. Melati 50 21-3-1980
011345 Bobby Jl. Mawar 103 13-5-1980
011456 Charles Jl. Mangga 145 17-8-1980

tabel kuliah

Kode_mkuliah Nama_Mkuliah sks Semester

315KP2 Pemrograman Visual 2 5
317KP2 Pemrograman Web 2 5
319MP2 Analisis Numerik 2 5

Hubungan antara kedua domain ini dinyatakan dalam bentuk relasi, ada tiga kemungkinan
relasi antar dua domain yaitu:

 relasi satu-satu (one-to-one relation) : bahwa satu mahasiswa hanya boleh mengambil
satu matakuliah, dan satu matakuliah hanya boleh diambil oleh satu mahasiswa, relasi
disingkat dengan simbol 1-to-1. Dalam implementasi dua file yang memiliki relasi 1-
to-1 dapat digabung menjadi satu file.
 relasi satu-banyak (one-to-many relation) : bahwa satu mahasiswa boleh ambil
banyak matakuliah tetapi satu matakuliah hanya boleh diambil oleh satu mahasiswa,
relasi disingkat dengan simbol 1-to-M atau M-to-1. Pada relasi 1-to-M atau M-to-1,
kunci record dari file pada sisi-1 harus ditambahkan sebagai kunci-tamu pada file sisi-
M
 relasi banyak-banyak (many-to-many relation) : bahwa satu mahasiswa boleh ambil
banyak matakuliah, dan satu matakuliah boleh diambil oleh banyak mahasiswa, relasi
disingkat dengan simbol M-to-M. Pada relasi M-to-M harus diciptakan sebuah file
‘relasi’ yang berisi minimal dua field kunci record dari masing-masing file yang
berelasi.

Contoh relasi antara domain mahasiswa dan matakuliah secara logis hanya bisa diterima pada jenis
relasi banyak-banyak (M-to-M). Perwujudan dari relasi banyak-banyak ini diwakili oleh tabel relasi
yang minimal memuat kunci utama masing-masing domain yang berelasi.

Nim Kode_kuliah Nilai

011234 315KP2 A
011234 319MP2 B
011345 315KP2 C
011345 317KP2 A
011345 319MP2 C
011456 317KP2 D
011456 319MP2 B
Model Relasi-Entitas
Model Relasi-Entitas atau (Entity Relationship Model) pada hakekatnya perwujudan dari
model relasional dalam bentuk diagram, yaitu E-R Diagram. Domain data disebut juga
sebagai himpunan entitas, diwakili oleh diagram kotak. Field-data atau atribut diwakili oleh
diagram lingkaran atau ellips. Hubungan atau relasi antar domain diwakili oleh jajaran-
genjang.

Simbol Relasi Entitas

Contoh relasi antara domain mahasiswa dan domain matakuliah diwujudkan dalam diagram
E-R sebagai berikut:

Diagram E-R Mahasiswa-Matakuliah

Model Data Berbasis Objek

Model data berbasis objek dikembangkan searah dengan perkembangan pemrograman
berbasis objek. Salah satu karakteristik dari sistem berbasis objek adalah encapsulation yaitu
suatu objek terpisah dari objek lain sehingga setiap objek seakan-akan berada dalam
kapsulnya masing-masing. Pada setiap kapsul terdapat komponen data (attribute) dikemas
bersama dengan komponen akses-nya (methods). Sebagai contoh, berikut ini disajikan data
pegawai dalam format berbasis objek.
Model Objek Data Pegawai
