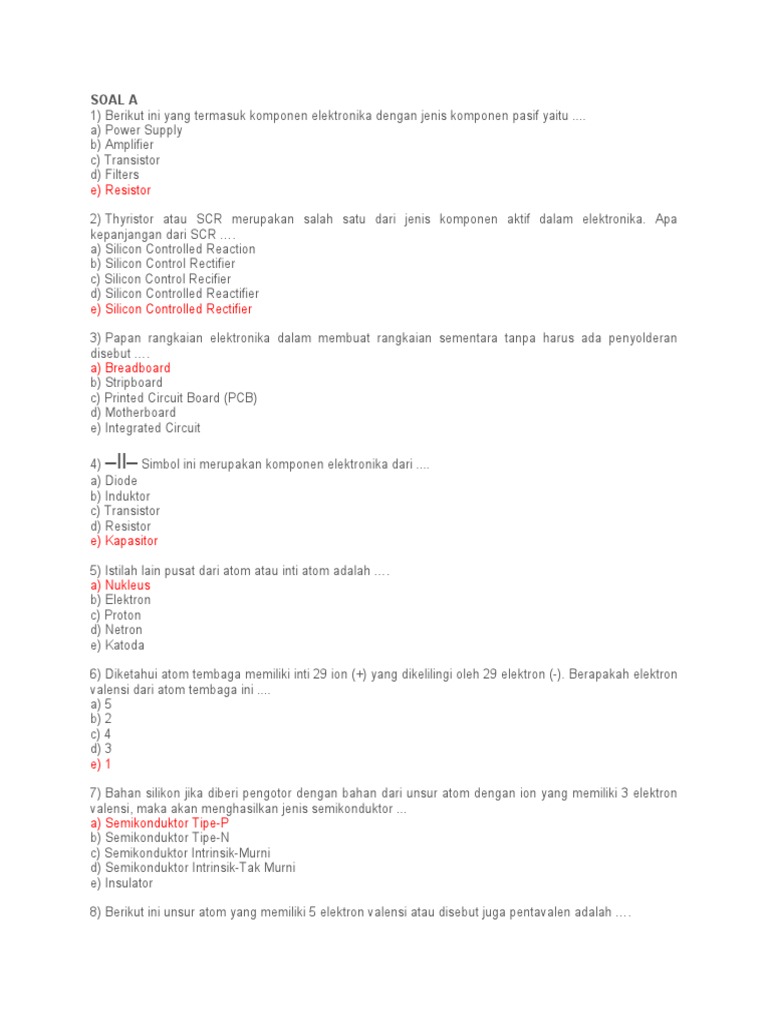

SOAL A

1) Berikut ini yang termasuk komponen elektronika dengan jenis komponen pasif yaitu ....
a) Power Supply
b) Amplifier
c) Transistor
d) Filters
e) Resistor

2) Thyristor atau SCR merupakan salah satu dari jenis komponen aktif dalam elektronika. Apa
kepanjangan dari SCR ….
a) Silicon Controlled Reaction
b) Silicon Control Rectifier
c) Silicon Control Recifier
d) Silicon Controlled Reactifier
e) Silicon Controlled Rectifier

3) Papan rangkaian elektronika dalam membuat rangkaian sementara tanpa harus ada penyolderan
disebut ….
a) Breadboard
b) Stripboard
c) Printed Circuit Board (PCB)
d) Motherboard
e) Integrated Circuit

–ǀǀ–
4)   Simbol ini merupakan komponen elektronika dari ....
a) Diode
b) Induktor
c) Transistor
d) Resistor
e) Kapasitor

5) Istilah lain pusat dari atom atau inti atom adalah ….

a) Nukleus
b) Elektron
c) Proton
d) Netron
e) Katoda

6) Diketahui atom tembaga memiliki inti 29 ion (+) yang dikelilingi oleh 29 elektron (-). Berapakah elektron
valensi dari atom tembaga ini ....
a) 5
b) 2
c) 4
d) 3
e) 1

7) Bahan silikon jika diberi pengotor dengan bahan dari unsur atom dengan ion yang memiliki 3 elektron
valensi, maka akan menghasilkan jenis semikonduktor ...
a) Semikonduktor Tipe-P
b) Semikonduktor Tipe-N
c) Semikonduktor Intrinsik-Murni
d) Semikonduktor Intrinsik-Tak Murni
e) Insulator

8) Berikut ini unsur atom yang memiliki 5 elektron valensi atau disebut juga pentavalen adalah ….
a) Boron
b) Phosphorus
c) Gallium
d) Germanium
e) Aluminium

9) Berapakah persentase toleransi pada komponen resistor jika berwarna perak ....

a) 20%
b) 15%
c) 10%
d) 5%
e) 1%

10) Komponen resistor yang nilai resistansinya berubah apabila nilai resistansinya akan bertambah besar
bila terkena suhu panas dinamakan ....
a) Negative Thermal Coefficient
b) Light Dependent Resistor
c) Positive Thermal Coefficient
d) Potensiometer
e) Resistor Carbon

11) Terdapat suatu rangkaian elektronika dengan diketahui sumber tegangan DC 48V, dirangkai tiga
Resistor seri R1=3Ω R2=2Ω R3=1Ω. Hitung besarnya arus total sumber ....
a) 7 A
b) 12 A
c) 6 A
d) 8 A
e) 3 A

12) Sebuah lampu listrik yang memiliki resistansi sebesar 120 ohm, dihubungkan pada suatu kutub
sumber aliran listrik yang memiliki E sebesar 12 Volt. Berapakah besarnya aliran listrik yang mengalir di
dalam lampu tersebut ...
a) 8 A
b) 1 A
c) 20 A
d) 10 A
e) 0,1 A

13) Diketahui Daya sebuah lampu listrik sebesar 24W memiliki aliran listrik 1,5A, berapakah voltase yang
dibutuhan untuk menyalakan lampu tersebut ....
a) 5 V
b) 10 V
c) 15 V
d) 16 V
e) 18 V

14) Terdapat kapasitor tersusun secara seri C1 = 100 μF dan C2 = 150 μF C3 = 220 μF. Hitunglah
berapa kapasitas penggantinya ....
a) 47.20 μF
b) 45,15 μF
c) 47,14 μF
d) 48,50 μF
e) 48,15 μF

15) Berapa persen toleransi suatu kapasitor jika pada badan kapasitor terdapat kode 684J400V ....
a) 10%
b) 5%
c) 15%
d) 20%
e) 1%

16) alat ukur yang khusus hanya mengukur nilai kapasitansi sebuah kapasitor adalah ....
a) Capacitance Meter
b) LCR Meter
c) Avometer
d) Multimeter
e) Multitester

17) Tentukan besar muatan pada kapasitor dengan  besar 6μF dan beda potensialnyaadalah 12Volt ....
a) 0,072 coulomb
b) 2 coulomb
c) 0,5 coulomb
d) 18 coulomb
e) 0,2 coulomb

18) Berikut ini yang bukan komponen dioda adalah ....

a) Light Emmiting Dioda
b) Transformator
c) SCR
d) Dioda Laser
e) Diode Zener

19) Apa fungsi dari Dioda Foto atau Photo Diode ....

a) Dioda yang peka dengan cahaya sehingga sering digunakan sebagai Sensor
b) Dioda yang berfungsi sebagai pengendali
c) Dioda yang dapat memancarkan cahaya monokromatik
d) sebagai penyearah arus bolak balik (AC) ke arus searah (DC)
e) Dioda yang dapat memancar cahaya laser

20) Untuk mengukur transistor tipe npn dengan multimeter analog, kabel probe merah sebaiknya
dihubungkan dengan transistor kaki...
a) Basis dan Emitor
b) Colector dan Emitor
c) Basis dan Colector
d) Basis
e) Colector

21) Berikut ini beberapa rangkaian yang terdapat komponen induktor di dalamnya adalah ....
a) Rangkaian bel
b) Rangkaian lampu darurat
c) Rangkaian pesawat radio
d) Rangkaian LED
e) Rangkaian sirene

22) Diketahui tegangan primer suatu transformator sebesar 200 V dan tegangan sekunder sebesar 48 V,
berapakah jumlah arus sekuder jika Arus primer = 1 Ampere ....
a) 0,2 A
b) 0,24 A
c) 0,96 A
d) 1,52 A
e) 2 A
23) Nilai resistansi sebuah kapasitor dengan warna berurut coklat, hitam, hijau, dan emas adalah ....
a) 100000 Ω 5%
b) 10000 Ω 20%
c) 200000 Ω 10%
d) 20000 Ω 5%
e) 15000 Ω 20%

24) Nilai resistansi sebuah kapasitor chip dengan kode 473 pada badan resistor ....
a) 473000 Ω
b) 47000 Ω
c) 730000 Ω
d) 43 x 107 Ω
e) 473 Ω
