D:\MARIMBUN\Pembangunan Pasar Balerong Balige Kab. Toba Samosir\SHOP DRW PSR-BALERONG\shop drw rev. 0\dpu.

png

KEMENTERIAN PEKERJAAN UMUM DAN PERUMAHAN RAKYAT

DIREKTORAT JENDERAL CIPTA KARYA
BALAI PRASARANA PERMUKIMAN WILAYAH SUMATERA UTARA

PENGGUNA JASA :

PEJABAT PEMBUAT KOMITMEN PSP-POP

SATUAN KERJA PELAKSANAAN PRASARANA PERMUKIMAN
WILAYAH II PROPINSI SUMATERA UTARA

SHOP DRAWING
NAMA PEKERJAAN :

PEMBANGUNAN PASAR BALERONG

LOKASI :

KABUPATEN TOBA - PROPINSI SUMATERA UTARA

MENGETAHUI / MENYETUJUI :
PPK PENGEMBANGAN PSP-POP
SATUAN KERJA PELAKSANAAN PRASARANA PERMUKIMAN
Sloof Tipe S3, uk. 11x15 Cm. Site Mix Sloof Tipe S3, uk. 11x15 Cm. Site Mix WILAYAH II PROPINSI SUMATERA UTARA

Tul. 4 D10, Bgl. Ø8-150 Tul. 4 D10, Bgl. Ø8-150

Pasangan Batu Kali Penutup Lantai Pasangan Batu Kali Penutup Lantai
Keramik+Spesi t. 5 Cm Keramik+Spesi t. 5 Cm
Adk. 1:5 Adk. 1:5
Rabat Beton Rabat Beton
Tanah Urug t. 5 Cm Tanah Urug t. 5 Cm Siti Etty Maulida, ST
(Dipadatkan) (Dipadatkan) NIP. 19770225 200212 2 002
+0.000 +0.000
DIPERIKSA OLEH :
-0.100 -0.100 KONSULTAN / MK :

-0.300 -0.300

Ir. Dharma Sembiring, MT

Team Leader
5 5
DIAJUKAN OLEH :

PENYEDIA JASA
-0.850 1 -0.850 1

-0.900 -0.900
Lantai Kerja Lantai Kerja
t. 5 Cm, Adk.1;2;3 t. 5 Cm, Adk.1;2;3 PT. ROBINSON MAJU BERSAMA

Torang Martua Manurung, ST

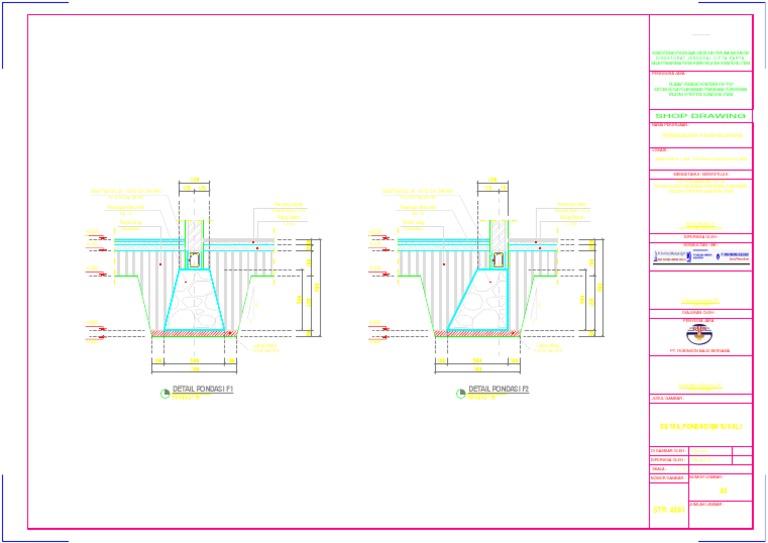

DETAIL PONDASI F1 DETAIL PONDASI F2 Project Manager

JUDUL GAMBAR :

DETAIL PONDASI BATU KALI

DI GAMBAR OLEH : Supriyadi D:\MARIMBUN\Pembangunan Pasar Balerong Balige Kab. Toba Samosir\SHOP DRW PSR-BALERONG\Shop DRW Rev. 1\TTD SPY.png

DIPERIKSA OLEH : Riko Art, ST

SKALA : 1 : 15
NOMOR GAMBAR : NOMOR LEMBAR :

45
JUMLAH LEMBAR :
STR 4301
