Laporan: Perhitungan Struktur

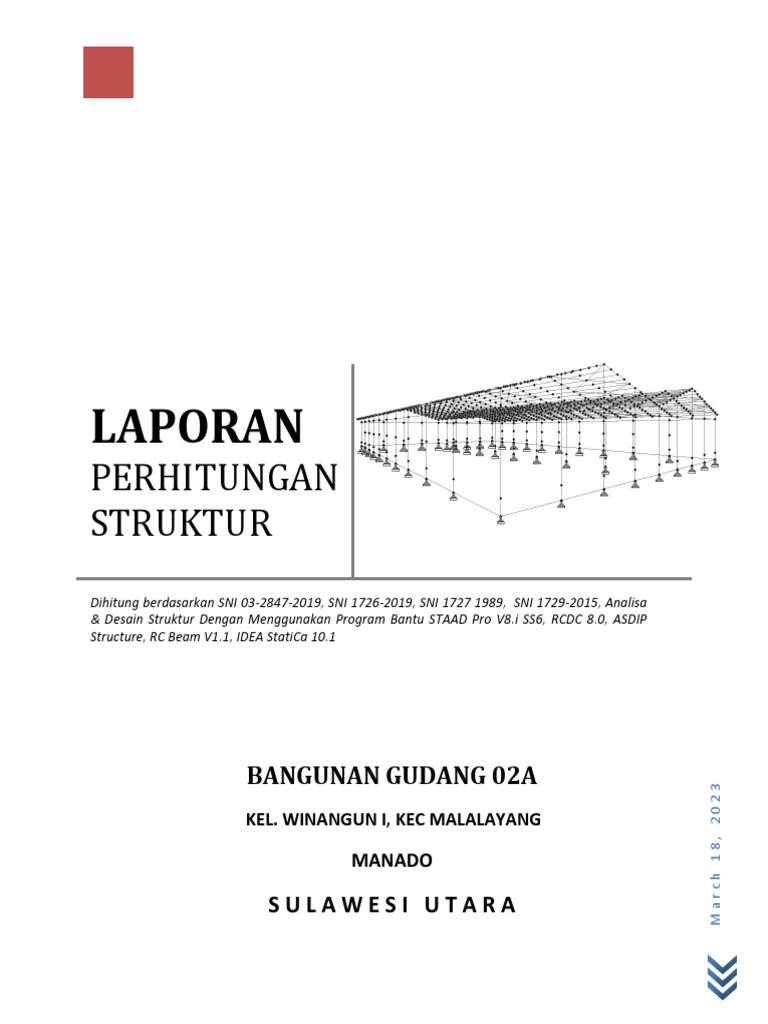

LAPORAN
PERHITUNGAN
STRUKTUR
Dihitung berdasarkan SNI 03-2847-2019, SNI 1726-2019, SNI 1727 1989, SNI 1729-2015, Analisa
& Desain Struktur Dengan Menggunakan Program Bantu STAAD Pro V8.i SS6, RCDC 8.0, ASDIP
Structure, RC Beam V1.1, IDEA StatiCa 10.1
BANGUNAN GUDANG 02A

March 18, 2023
KEL. WINANGUN I, KEC MALALAYANG
MANADO
SULAWESI UTARA
B A B I. P E N D A H U L U A N
1.1 DATA UMUM

Nama Proyek : BANGUNAN GUDANG 02A
Pemilik : PT. GUDANG GARAM (PT. SURYA MADISTRINDO)
Alamat : Winangun Satu, Kec. Malalayang,
MANADO – SULAWESI UTARA
1.2 DATA TEKNIK

1. FUNGSI BANGUNAN : GUDANG
2. ATAP
Penutup Atap : Spandeck
Rangka Atap : Baja
Kuda-kuda : Baja
3. DINDING
Type : Bata
4. LANTAI
Struktur Lantai : Beton
Penutup lantai :
5. MATERIAL STRUKTUR
Mutu Beton (f'c) : K-300 (Fc = 24.90 Mpa)
Mutu Besi Tulangan (fy) : U42 = 420 Mpa (Ulir d > 12)
: U28 = 280 Mpa (Polos d ≤ 12)
Mutu Baja : ST-37 (Fu = 370 MPa, Fy = 240 MPa)
Mutu Baut : A-325 (Fu = 825 Mpa)
6. TANAH
Kategori : Tanah Sedang
Site Class (Kelas Tanah) : SD (Kelas 4)
7. FONDASI
Jenis Fondasi : Pondasi Foot Plate P1 = 2.00 x 2.00 (t = 30cm)
Pondasi Foot Plate P2 = 1.20 x 1.20 (t = 30cm)
8. KATEGORI RESIKO BANGUNAN

Kategori : IV
9. FAKTOR KEUTAMAAN GEMPA
Faktor : 1.0
1.3 DASAR PERENCANAAN
1.3.1 PEDOMAN PERENCANAAN
Dalam perencanaan, pedoman yang digunakan antara lain:
1. Tata cara perhitungan struktur beton untuk bangunan gedung (SNI 03-2847-2019)
2. Standard ketahanan gempa untuk bangunan gedung (SNI 03 - 1726 - 2019)
3. Tata cara perencanaan pembebanan untuk rumah dan gedung (SNI-1726-1989)
4. Spesifikasi Untuk Gedung Baja Struktural (SNI 1729:2015)
5. Tabel dan grafik perencanaan beton bertulang (Gideon jilid 4)
6. Foundation Analysis and Design, McGraw – hill Book Co, Newyork 1983 (Joseph E Bowles)
1.3.2 METODE PERHITUNGAN

1. Struktur dianalisa dengan menggunakan program computer STAAD V8.i, untuk didapatkan gaya
dalamnya (momen, geser, torsi, axial dan joint reaction).
2. Gaya dalam yang didapat diolah sedemikian rupa kemudian dimasukan kedalam spreadsheet excel
yang sudah diberi rumus/formula tertentu, yang merujuk pada SNI 03-2847 dan peraturan pedoman
lain yang terkait.
3. Gaya dalam yang didapat , digunakan untuk mengecek kapasitas penampang profil dalam menahan
beban dan juga digunakan sebagai data untuk mendesain penampang profil tersebut (balok, pelat,
kolom dan pondasi dll).
4. Metode yang digunakan untuk menghitung struktur menggunakan “METODE ULTIMATE” (Metode
Kekuatan Batas)
5. Untuk perhitungan struktur baja menggunakan metode LRFD
B A B II. P E M B E B A N A N
2.1 BEBAN YANG DIPERHITUNGKAN
Pembebanan diperhitungkan sesuai dengan fungsi bangunan yang direncanakan. Perencanaan beban
hidup maupun beban mati didasarkan pada tata cara pembebanan untuk bangunan rumah dan gedung
SNI-1726-1989. Besaran beban yang diperhitungkan adalah:
A. Beban mati (DL)
- Beton Bertulang = 2400 kg/m3
- Dinding setengah bata = 250 kg/m2
- Adukan setengah bata = 21 kg/m2
- Penutup Lantai = 24 kg/m2
- Eternit = 11 kg/m2
- Penggantung = 7 kg/m2
B. Beban Hidup (LL)
- Pada pelat lantai = 250 kg/m2
- Pada tangga bordes = 300 kg/m2
2.2 PERHITUNGAN BEBAN RENCANA
Analisa struktur dilakukan untuk memperoleh gaya dalam elemen struktur, dengan memperhitungkan
beban-beban sebagai berikut:
 Beban Mati (DL)
Beban mati berarti berat sendiri struktur dan/atau pondasi, dan seluruh material yang
terpasang secara permanen. Berat sendiri material yang diperhitungkan dalam perencanaan
struktur adalah sebagai berikut:
1. Berat sendiri struktur: pelat lantai, balok, kolom (self-weight load)
2. Beban pelat lantai
3. Beban dinding.
 Beban Hidup (LL)
Beban hidup adalah semua beban bergerak termasuk manusia/pekerja, air hujan, bergerak,
bagian dari peralatan yang dibongkar dan material-material yang sifatnya disimpan
sementara. Beban hidup dapat berupa beban hidup merata ataupun beban terpusat. Untuk
keperluan desain bangunan rumah tinggal ini maka beban hidup rencana yg diambil adalah
sbb:
1. Beban hidup terpusat pada atap (pekerja) = 100 kg
 Beban Gempa (EQ)
Beban gempa adalah semua beban statik ekivalen yang bekerja pada rumah tinggal atau
bagian gedung yang menirukan pengaruh dari gerakan tanah akibat gempa itu. Dalam hal ini
pengaruh gempa pada struktur gedung ditentukan berdasarkan suatu analisa dinamik, maka
yang diartikan dengan beban gempa disini adalahgaya-gaya di dalam struktur tersebut yang
terjadi oleh gerakan tanah akibat gempa itu.
Untuk beban gempa mengacu pada respon spektra yang diambil pada program RSA2019
keluaran PUSPERKIM, BALITBANG KEMENTRIAN PUPR 2019.
Data Teknik :
Dari RSA, didapat data sebagai berikut :

Ss : 1.282459 g S1 : 0.553157 g
Fa : 1.000000 Fv : 1.746843
TL : 15.00 detik
 Beban Angin (W)
beban angin adalah semua beban yang bekerja pada gedung atau bagian gedung yang
disebabkan oleh selisih dalam tekanan udara.
Untuk beban Angin diambil sebesar = 25 kg/m2
2.3 KOMBINASI PEMBEBANAN
Kondisi pembebanan mengacu SNI 03 – 2847 - 2019. Faktor beban dan kombinasi pembebanan dapat di
jelaskan sebagai berikut:
1. Struktur dan komponen struktur harus direncanakan hingga semua penampang mempunyai kuat
rencana minimum sama dengan kuat perlu, yang dihitung berdasarkan kombinasi beban dan gaya
terfaktor yang sesuai dengan ketentuan tata cara ini.
2. Komponen struktur juga harus memenuhi ketentuan lain yang tercantum dalam tata cara ini untuk
menjamin tercapainya perilaku struktur yang cukup baik pada tingkat beban kerja
2.3.1 KUAT PERLU

1. Kuat perlu U untuk menahan beban mati D paling tidak harus sama dengan
U = 1,4 D (4)
Kuat perlu U untuk menahan beban mati D, beban hidup L, dan juga beban atap A atau beban hujan
R, paling tidak harus sama dengan
U = 1,2 D + 1,6 L + 0,5 (A atau R) (5)

2. Bila ketahanan struktur terhadap beban angin W harus diperhitungkan dalam perencanaan, maka
pengaruh kombinasi beban D, L, dan W berikut harus ditinjau untuk menentukan nilai U yang
terbesar, yaitu:1) 2)
U = 1,2 D + 1,0 L ± 1,6 W + 0,5 (A atau R) (6)
Kombinasi beban juga harus memperhitungkan kemungkinan beban hidup L yang penuh dan
kosong untuk mendapatkan kondisi yang paling berbahaya, yaitu:1)
U = 0,9 D ± 1,6 W
Perlu dicatat bahwa untuk setiap kombinasi beban D, L, dan W, kuat perlu U tidak boleh kurang
dari persamaan 5.
3. Bila ketahanan struktur terhadap beban gempa E harus diperhitungkan dalam perencanaan,
maka nilai kuat perlu U harus diambil sebagai:2)
U = 1,2 D + 1,0 L ± 1,0 E atau
U = 0,9 D 1,0 E
dalam hal ini nilai E ditetapkan berdasarkan ketentuan SNI 03-1726-1989-F, Tata cara
perencanaan ketahanan gempa untuk rumah dan gedung, atau penggantinya.
4. Bila ketahanan terhadap tekanan tanah H diperhitungkan dalam perencanaan, maka pada
persamaan 5, 7 dan 9 ditambahkan 1,6H, kecuali bahwa pada keadaan dimana aksi struktur
akibat H mengurangi pengaruh W atau E, maka beban H tidak perlu ditambahkan pada
persamaan 7 dan 9.
5. Bila ketahanan terhadap pembebanan akibat berat dan tekanan fluida, F, yang berat jenisnya
dapat ditentukan dengan baik, dan ketinggian maksimumnya terkontrol, diperhitungkan dalam
perencanaan, maka beban tersebut harus dikalikan dengan faktor beban 1,4, dan ditambahkan
pada persamaan 4, yaitu:
U = 1,4 (D + F) (10)
Untuk kombinasi beban lainnya, beban F tersebut harus dikalikan dengan faktor beban 1,2 dan
ditambahkan pada persamaan 5.
6. Bila ketahanan terhadap pengaruh kejut diperhitungkan dalam perencanaan maka pengaruh
tersebut harus disertakan pada perhitungan beban hidup L.
7. Bila pengaruh struktural T dari perbedaan penurunan fondasi, rangkak, susut, ekspansi beton,
atau perubahan suhu sangat menentukan dalam perencanaan, maka kuat perlu U minimum
harus sama dengan:
U 1,2(D T) 1,6L 0,5 A atau R (11)
Perkiraan atas perbedaan penurunan fondasi, rangkak, susut, ekspansi beton, atau perubahan
suhu harus didasarkan pada pengkajian yang realistis dari pengaruh tersebut selama masa pakai.
8. Untuk perencanaan daerah pengangkuran pasca tarik harus digunakan faktor beban 1,2 terhadap
gaya penarikan tendon maksimum.
9. Jika pada bangunan terjadi benturan yang besarnya P, maka pengaruh beban tersebut dikalikan
dengan faktor 1,2.
Catatan:
1) Faktor beban untuk W boleh dikurangi menjadi 1,3 bilamana beban angin W belum direduksi oleh
faktor arah.
2) Faktor beban untuk L boleh direduksi menjadi 0,5 kecuali untuk ruangan garasi, ruangan pertemuan,
dan semua ruangan yang beban hidup L-nya lebih besar daripada 500 kg/m2.
KOMBINASI BEBAN
1. Kombinasi beban terfaktor yang digunakan dalam metode desain kekuatan
1. 1,4D
2. 1,2D + 1,6L + 0,5 (Lratau S atau R)
3. 1,2D + 1,6 (Lratau S atau R) + (L atau 0,5W)
4. 1,2D + 1,0W + L + 0,5 (Lr atau S atau R)
5. 1,2D + 1,0E + L + 0,2S
6. 0,9D + 1,0W
7. 0,9D + 1,0E
Pengecualian:
1. Faktor beban pada L dalam kombinasi 3, 4, dan 5 diizinkan sebesar 0,5 untuk semua tingkat hunian bila Lo
pada Tabel 4-1 kurang dari atau sama dengan 100 psf (4,79 kN/m2), dengan pengecualian daerah garasi atau
luasan yang ditempati merupakan tempat pertemuan umum.
2. Dalam kombinasi 2, 4, dan 5, beban pendamping S harus diambil sebagai salah satu beban atap rata bersalju
(pf) atau beban atap miring bersalju (ps).
Bila ada beban fuida F, kombinasiharus menyertakan faktor beban yang sama seperti beban matiD pada
kombinasi 1 sampai 5 dan 7.
Bila ada beban H, mereka harus dimasukkan sebagai berikut:
1. Bila efek H menambah variabel utama efek beban, termasuk H dengan faktor beban sebesar 1,6;
2. Bila efek H menahan variabel utama efek beban, termasuk H dengan faktor beban sebesar 0,9 di mana beban
adalah tetap atau faktor beban dari 0 untuk semua kondisi lain.
Efek dari satu atau lebih beban yang tidak bekerja harus diselidiki. Efek yang paling tidak menguntungkan baik
dari beban angin dan gempa harus diselidiki, sesuai kondisinya, tapi tidak perludiperhitungkanbekerja secara
bersamaan. Lihat ASCE/SEI 7-10 Pasal 12.4(Lihat SNI 1726) untuk definisi spesifikdari efek beban gempa E.1
Setiap keadaan batas kekuatan yang relevan harus diselidiki.

2. Kombinasi beban nominal yang menggunakan desain tegangan izin
1. D
2. D + L
3. D + (Lr atau S atau R)
4. D + 0,75L + 0,75(LratauS atauR)
5. D + (0,6W atau 0,7E)
6a. D + 0,75L + 0,75(0,6W) + 0,75(LratauS atauR)
6b. D + 0,75L + 0,75(0,7E) + 0,75S
7. 0,6D + 0,6W
8. 0,6D + 0,7E
Pengecualian:
1. Pada kombinasi 4 dan 6, beban pendamping S harus diambil sebagai salah satu bebanatap rata bersalju (pf)
atau beban atap miring bersalju (ps).
2.Untuk struktur nonbangunan, di mana beban angin ditentukan dari koefisien gaya, Cf, diidentifikasi dalam
Gambar 29.5-1, 29.5-2 dan 29.5-3 dan area terproyeksi memberikan kontribusi gaya angin untuk elemen fondasi
melebihi 1000 feet persegi di kedua bidang vertikal atau horizontal, harus diizinkan untuk mengganti W
dengan 0,9W dalam kombinasi 7 untuk desainfondasi, tidak termasuk angkur struktur kefondasi.
3. Diizinkan untuk mengganti 0,6Ddengan 0,9D dalam kombinasi 8 untuk desain dari Dinding Geser Masonry
BertulangKhusus, di mana dinding memenuhi persyaratan dari Pasal 14.4.2ASCE/SEI 7-10 (Lihat SNI 1726).
Bila beban fluidaF disajikan, beban iniharus dimasukkan dalam kombinasi 1 sampai 6 dan 8 dengan faktor yang
sama dengan yang digunakan untuk beban mati D.
Dimana beban H disajikan, harus dimasukkan sebagai berikut:
1. bila efek dari H ditambahkan pada efek beban variabel utama, termasuk H dengan suatu faktor beban 1,0;
2. bila efek dari H menahan efek beban variabel utama, termasuk H dengan suatu faktor beban 0,6 di mana
beban tetap atau suatu faktor beban 0 untuk semua kondisi lain.
Efek yang paling tidak baik dari beban angin dan gempa harus diperhitungkan, jika sesuai, tapi mereka tidak
perlu diasumsikan untuk bekerja secara bersamaan. Lihat Pasal 1.4 dan 12.4 untuk definisi spesifik dari efek
beban gempa E.2
Peningkatan tegangan yang diizinkan tidak boleh digunakan dengan beban atau kombinasi beban yang diberikan
dalam standar ini kecuali dapat menunjukkan bahwa peningkatan semacam itu adalah dibenarkan oleh
perilaku struktural yang disebabkan oleh laju atau durasi beban.
B A B III. P E M O D E L A N D A N P E M B E B A N A N S T R U K T U R
Setelah melakukan perencanaan struktur terhadap bangunan tersebut, dimana sloof, balok dan kolom telah
ditentukan posisinya sedemikian rupa, begitu juga dengan lokasi titik pondasinya (geometri struktur), maka
langkah selanjutnya adalah menentukan ukuran rencana untuk dimensi profil struktur, dimana data rencananya
dapat disajikan sebagai berikut:
Dimensi Struktur :
 Pondasi : Pondasi Foot Plate P1 = 2.00 x 2.00 (t = 30cm)

Pondasi Foot Plate P2 = 1.20 x 1.20 (t = 30cm)
 Pedestal : 350x400, 200x300
 Sloof : 200x600
 Kolom : WF300.150.6,5.9
 Rafter : WF298.149.6.8
 Pelat Lantai : t = 150 mm (Cor Beton)+ WireMesh M8-150 dobel
 Ikatan Angin : Ø16
3.1 PEMODELAN STRUKTUR
(Denah Pondasi)
(Denah SLOOF)
(Denah Atap)
(Perpsektif 3D Struktur – Mode : Line Modeling)

(Perpsektif 3D Struktur – Mode 1 : Full Section)
(Perpsektif 3D Struktur – Mode 2 : Full Section)

3.2 PEMODELAN PEMBEBANAN
Untuk memperoleh besaran gaya-gaya dalam pada masing-masing komponen struktur, balok, dan tiang
pancang maupun reaksi-rekasi tumpuan ( joint reaction) struktur Gedung, maka analisa dilakukan dengan
menggunakan kaidah metode elemen hingga yang terdapat dalam program analisa struktur STAAD V8.i.
Pemodelan struktur dapat dilihat pada gambar – gambar berikut :
1. Pendefinisian Beban (LOAD DEFINITION)
2. Input Berat Sendiri Struktur/Selfweight Load (SW)
3. Input Beban Mati (DL) – DEAD LOAD

Beban Mati terdiri atas :
a. Beban ME & Plumbing
Beban ME & Plumbing adalah sebagai berikut:
- Beban ME & Plumbing : 40 kg/m2
L = 21.00 m
Jarak antar kolom gudang = 6.00 m
Panjang ½ kuda2 = 11.906 m
Maka:
q1 = 6 x 40 kg/m2 = 240 kg/m’
b. Beban Atap
Beban Atap adalah sebagai berikut:
- Beban Atap Spandeck : 5 kg/m2
L = 21.00 m
Jarak antar kolom gudang = 6.00 m
Panjang ½ kuda2 = 11.906 m
Maka:
Q2 = 6 x 5 kg/m2 = 30 kg/m’
Jadi Qt = q1 + q2 = 240 kg/m’ + 30 kg/m’ = 270 kg/m’
(Beban ME,Pumbing + Atap (Uniform LOAD) = 270 Kg/m’)
4. Input Beban Hidup Pelat Lantai (LL) – LIVE LOAD

Beban Hidup pekerja di atap = 100 kg (terpusat)
(Beban Hidup Atap)
5. Input Beban Dinding
Beban dinding merupakan beban yang bekerja diatas sloof dan balok. Bentuk pemodelan untuk
beban seperti ini bisa diasumsikan sebagai beban lajur menerus (uniform load) yang bekerja
disepanjang sloof dan balok tersebut, dengan asumsi beban yang bekerja pada tiap meter larinya
adalah sebesar berat bata (q) dikalikan dengan tinggi dinding batanya (h) atau dengan kata lain Wd
= q x h.
Dimana : Wd = Beban dinding per meter lari (m’) ……. (kg/m’)
Wd 1 = 250 x 6 = 1500 kg/m’
(Beban Dinding = 1500 Kg/m’)

6. Input Beban GEMPA
Bangunan berdiri pada Tanah Sedang (Site Class: D)

Dari Grafik & Tabel Didapat : Ss = 1.282459 g, S1 = 0.553157 g
Fa = 1.000000, Fv = 1.746843, TL = 15.000000 detik
Untuk analisa Gempa, Struktur direncanakan sebagai Sistem Rangka Beton Bertulang Pemikul
Momen Khusus (SRPMK), sehingga didapat nilai sebagai berikut :
1. Koefisien Modification Respons (R) = 8
2. Faktor Kuat Lebih Sistem (Ω) = 3
3. Faktor Pembesaran Defleksi = 5½

4. Nilai Perioda Ct = 0.0466
5. Nilai X = 0.9
7. Input Beban Angin (W)
beban angin adalah semua beban yang bekerja pada gedung atau bagian gedung yang disebabkan
oleh selisih dalam tekanan udara.
Untuk beban Angin diambil sebesar = 25 kg/m2
8. Input Beban Kombinasi (COMB)
1. COMB1 : 1.4 (SW+DL)
2. COMB2 : 1.2 (SW+DL) + 1.6LL
3. COMB3 : 1.2 (SW+DL) + 1.0LL + EQX + 0.3 EQY
4. COMB4 : 1.2 (SW+DL) + 1.0LL + 0.3EQX + EQY
5. COMB5 : 1.2 (SW+DL) + 1.0LL + RSP-X + 0.3 RSP-Y
6. COMB6 : 1.2 (SW+DL) + 1.0LL + 0.3RSP-X + RSP-Y
7. COMB7 : 1.2 (SW+DL) + 1.0LL + 1.0WINDX +
8. COMB8 : 1.2 (SW+DL) + 1.0LL + 1.0WINDX -
9. COMB9 : 1.2 (SW+DL) + 1.0LL + 1.0WINDZ +
10. COMB10 : 1.2 (SW+DL) + 1.0LL + 1.0WINDZ -
Keterangan :
DL = Beban Mati
SW = Berat Sendiri Struktur
LL = Beban Hidup
EQX = Beban Gempa Static Ekivalen Direction – X

EQZ = Beban Gempa Static Ekivalen Direction – Z
RSPX = Respons Spektrum Direction – X
RSPZ = Respons Spektrum Direction – Z
WINDX + = Beban Angin Direction – X+
WINDX - = Beban Angin Direction – X-
WINDZ + = Beban Angin Direction – Z+
WINDZ - = Beban Angin Direction – Z-
B A B IV. A N A L I S A D A N D E S A I N S T R U K T U R
4.1 ANALISA STRUKTUR

Untuk melihat gaya dalam yang terjadi, maka struktur harus dianalisa terlebih dahulu dengan
melakukan run-analysis pada program. Setelah gaya dalam tersebut didapat maka gaya dalam
tersebut akan diolah sedemikian rupa untuk didapatkan desain pembesian dari struktur tersebut. Selain
mendapatkan gaya dalam, analisa struktur juga bertujuan untuk melihat dan mengecek kehandalan
struktur tersebut dalam menahan berat sendiri dan beban luar yang bekerja pada struktur
tersebut.
PROBLEM STATISTICS
-----------------------------------
NUMBER OF JOINTS 1056 NUMBER OF MEMBERS 1701
NUMBER OF PLATES 0 NUMBER OF SOLIDS 0
NUMBER OF SURFACES 0 NUMBER OF SUPPORTS 45
SOLVER USED IS THE IN-CORE ADVANCED MATH SOLVER
TOTAL PRIMARY LOAD CASES = 5, TOTAL DEGREES OF FREEDOM = 6201

TOTAL LOAD COMBINATION CASES = 10 SO FAR.
PERHITUNGAN KAPASITAS PROFIL
1. CEK RASIO
2. KONTROL LENDUTAN
3. PERHITUNGAN GORDING
4. PERHITUNGAN TERKSTANG
5. PERHITUNGAN IKATAN ANGIN
PERHITUNGAN SAMBUNGAN
1. PERHITUNGAN SAMBUNGAN RAFTER –
RAFTER
2. PERHITUNGAN SAMBUNGAN RAFTER –
PERHITUNGAN STRUKTUR KOLOM
3. PERHITUNGAN BASEPLATE
BAJA
[Sub Code : LRFD]
Project: Base Plate WF300.150
Project no: 02
Author: Lutfi Andrian
Project data
Project name Base Plate WF300.150
Project number 02
Author Lutfi Andrian
Description Mutu Baja ST-37, Baut A-325, Plate ST-37
Date 1/18/2022
Design code AISC 360-16
Material
Steel ST-37
Concrete 4000 psi, 3000 psi
1/7
Project no: 02
Project item Base Plate (BP-1)
Design
Name Base Plate (BP-1)
Description
Analysis Stress, strain/ simplified loading
Design code AISC - LRFD
Beams and columns

β – Direction γ - Pitch α - Rotation Offset ex Offset ey Offset ez
Name Cross-section Forces in
[°] [°] [°] [mm] [mm] [mm]
COL 1 - CON1(H 300x150x6.5) 0.0 -90.0 0.0 0 0 0 Node
Cross-sections
Name Material
1 - CON1(H 300x150x6.5) ST-37
Anchors
Diameter fu Gross area
Name Bolt assembly
[mm] [MPa] [mm2]
7/8 A325 7/8 A325 22 825.0 388
Load effects (equilibrium not required)

N Vy Vz Mx My Mz
Name Member
[kN] [kN] [kN] [kNm] [kNm] [kNm]
LE1 COL -50.5 0.0 16.2 0.0 11.2 0.0
2/7
Project no: 02
Foundation block
Item Value Unit
CB 1
Dimensions 349 x 499 mm
Depth 1000 mm
Anchor 7/8 A325
Anchoring length 600 mm
Shear force transfer Friction
Check
Summary
Name Value Check status
Analysis 100.0% OK
Plates 0.0 < 5% OK
Anchors 62.6 < 100% OK
Welds 30.1 < 100% OK
Concrete block 8.4 < 100% OK
Shear 85.5 < 100% OK
Buckling Not calculated
Plates
Fy Thickness σEd εPl
Name Loads Check status
[MPa] [mm] [MPa] [%]
COL-bfl 1 240.0 9.0 LE1 51.8 0.0 OK
COL-tfl 1 240.0 9.0 LE1 28.8 0.0 OK
COL-w 1 240.0 6.5 LE1 45.6 0.0 OK
BP1 240.0 16.0 LE1 40.5 0.0 OK
Design data
fy εlim
Material
[MPa] [%]
ST-37 240.0 5.0
Symbol explanation
εPl Plastic strain
σEd Eq. stress
fy Yield strength
εlim Limit of plastic strain
3/7
Project no: 02
Overall check, LE1
Strain check, LE1
4/7
Project no: 02
Equivalent stress, LE1
Anchors
Nf ϕNcbg ϕVcp Utt Uts Utts
Shape Item Loads Status
[kN] [kN] [kN] [%] [%] [%]
A1 LE1 11.1 35.7 103.4 62.6 0.0 45.8 OK
A2 LE1 11.2 35.7 103.4 62.6 0.0 45.8 OK
A3 LE1 0.0 - 103.4 0.0 0.0 0.0 OK
A4 LE1 0.0 - 103.4 0.0 0.0 0.0 OK
Design data
ϕNsa
Grade
[kN]
7/8 A325 - 1 172.1
Symbol explanation
Nf Tension force
ϕNcbg Concrete breakout strength in tension – ACI 318-14 – 17.4.2
ϕVcp Concrete pryout strength in shear – ACI 318-14 – 17.5.3
Utt Utilization in tension
Uts Utilization in shear
Utts Utilization in tension and shear
ϕNsa Steel strength of anchor in tension - ACI 318-14 – 17.4.1
5/7
Project no: 02
Welds
Th Ls L Lc Fn ϕRn Ut
Item Edge Xu Status
[mm] [mm] [mm] [mm] [kN] [kN] [%]
BP1 COL-bfl 1 E70xx ◢4.5◣ ◢6.4◣ 150 21 8.4 27.9 30.1 OK
E70xx ◢4.5◣ ◢6.4◣ 150 21 7.9 28.2 28.0 OK
BP1 COL-tfl 1 E70xx ◢4.5◣ ◢6.4◣ 149 21 2.3 31.3 7.4 OK
E70xx ◢4.5◣ ◢6.4◣ 150 21 3.1 27.6 11.2 OK
BP1 COL-w 1 E70xx ◢3.3◣ ◢4.6◣ 290 22 4.2 23.5 17.8 OK
E70xx ◢3.3◣ ◢4.6◣ 290 22 4.2 23.5 18.0 OK
Symbol explanation
Th Throat thickness of weld
Ls Leg size of weld
L Length of weld
Lc Length of weld critical element
Fn Force in weld critical element
ϕRn Weld resistance AISC 360-16 J2.4
Ut Utilization
Concrete block
A1 A2 σ Ut
Item Loads Status
[mm2] [mm2] [MPa] [%]
CB 1 LE1 42357 136069 1.7 8.4 OK
Symbol explanation
A1 Loaded area
A2 Supporting area
σ Average stress in concrete
Ut Utilization
Shear in contact plane

V ϕVr μ Ut
Item Loads Status
[kN] [kN] [-] [%]
BP1 LE1 16.2 19.0 0.40 85.5 OK
Symbol explanation
V Shear force
ϕVr Shear resistance
μ Coefficient of friction between base plate and concrete block
Ut Utilization
Buckling
Buckling analysis was not calculated.
Code settings
Item Value Unit Reference
6/7
Project no: 02

Friction coefficient - concrete 0.40 - ACI 349 – B.6.1.4
Friction coefficient in slip-resistance 0.30 - AISC 360-16 – J3.8
Limit plastic strain 0.05 -
Weld stress evaluation Plastic redistribution
Detailing No
Distance between bolts [d] 2.66 - AISC 360-16 – J3.3
Distance between bolts and edge [d] 1.25 - AISC 360-16 – J.3.4
Concrete breakout resistance Yes
Base metal capacity check at weld fusion face No AISC 360-16 – J2-2
Cracked concrete Yes ACI 318-14 – Chapter 17
Local deformation check No
Local deformation limit 0.03 - CIDECT DG 1, 3 - 1.1
Geometrical nonlinearity (GMNA) Yes Allow large deformations of hollow sections
Braced system No
7/7
Project no: 02
Project item Base Plate (BP-1)
Design
Name Base Plate (BP-1)
Description
Foundation block
Item Value Unit
CB 1
Dimensions 349 x 499 mm
Depth 1000 mm
Anchor 7/8 A325
Anchoring length 600 mm
Shear force transfer Friction
Bill of material
Manufacturing operations
Plates Welds Length
Name Shape Nr. Bolts Nr.
[mm] [mm] [mm]
Double fillet: a = 4.5 300.0

BP1 P16.0x200.0-350.0 (ST-37) 1 7/8 A325 4
Welds
Throat thickness Leg size Length
Type Material
[mm] [mm] [mm]
Double fillet E70xx 4.5 6.4 300.0
Anchors
Length Drill length
Name Count
[mm] [mm]
7/8 A325 616 600 4
Drawing
BP1
1/2
Project no: 02
P16.0x350-200 (ST-37)
2/2
Project: Sambungan Rafter WF250
Project no: 01
Project data
Project name Sambungan Rafter WF250
Project number 01
Author Lutfi Andrian
Description Mutu Baja ST-37, Baut A-325, Plate ST-37
Date 1/18/2022
Design code AISC 360-16
Material
Steel ST-37
1 / 15
Project no: 01
Project item Sambungan S1
Design
Name Sambungan S1
Description
Beams and columns

β – Direction γ - Pitch α - Rotation Offset ex Offset ey Offset ez
Name Cross-section Forces in
[°] [°] [°] [mm] [mm] [mm]
C 1 - H 298x149x6 0.0 90.0 0.0 0 0 0 Node
B 1 - H 298x149x6 0.0 -15.0 0.0 0 0 0 Node
2 / 15
Project no: 01
Cross-sections
Name Material
1 - H 298x149x6 ST-37
3 / 15
Project no: 01
Cross-sections
Name Material Drawing
1 - H 298x149x6 ST-37
Bolts
Diameter fu Gross area
Name Bolt assembly
[mm] [MPa] [mm2]
3/4 A325 3/4 A325 19 825.0 285
Load effects (equilibrium not required)

N Vy Vz Mx My Mz
Name Member
[kN] [kN] [kN] [kNm] [kNm] [kNm]
LE1 B -30.1 0.0 -30.0 0.0 106.1 0.0
Check
Summary
Name Value Check status
Analysis 100.0% OK
Plates 1.8 < 5% OK
Bolts 78.3 < 100% OK
Welds 77.3 < 100% OK
Buckling Not calculated
4 / 15
Project no: 01
Plates
Fy Thickness σEd εPl
Name Loads Check status
[MPa] [mm] [MPa] [%]
C-bfl 1 240.0 8.0 LE1 216.5 0.3 OK
C-tfl 1 240.0 8.0 LE1 219.6 1.8 OK
C-w 1 240.0 5.5 LE1 216.9 0.5 OK
B-bfl 1 240.0 8.0 LE1 216.1 0.1 OK
B-tfl 1 240.0 8.0 LE1 195.4 0.0 OK
B-w 1 240.0 5.5 LE1 216.1 0.1 OK
STIFF1a 240.0 8.0 LE1 216.4 0.2 OK
STIFF1b 240.0 8.0 LE1 216.4 0.2 OK
EP1 240.0 12.0 LE1 216.2 0.1 OK
WID1a 240.0 12.0 LE1 133.9 0.0 OK
WID1b 240.0 12.0 LE1 191.0 0.0 OK
STIFF2a 240.0 8.0 LE1 216.1 0.0 OK
STIFF2b 240.0 8.0 LE1 216.1 0.0 OK
STIFF3a 240.0 8.0 LE1 88.1 0.0 OK
STIFF3b 240.0 8.0 LE1 88.3 0.0 OK
Design data
fy εlim
Material
[MPa] [%]
ST-37 240.0 5.0
Symbol explanation
εPl Plastic strain
σEd Eq. stress
fy Yield strength
εlim Limit of plastic strain
5 / 15
Project no: 01
Overall check, LE1
Strain check, LE1
6 / 15
Project no: 01
Equivalent stress, LE1
Bolts
Ft V ϕRn,bearing Utt Uts Utts
Shape Item Grade Loads Status
[kN] [kN] [kN] [%] [%] [%]
B1 3/4 A325 - 1 LE1 103.8 2.1 93.1 78.3 2.6 - OK
B2 3/4 A325 - 1 LE1 103.8 2.0 90.9 78.3 2.5 - OK
B3 3/4 A325 - 1 LE1 71.1 3.1 101.5 53.7 3.9 - OK
B4 3/4 A325 - 1 LE1 71.6 3.1 101.5 54.0 3.9 - OK
B5 3/4 A325 - 1 LE1 50.2 1.8 101.5 37.9 2.2 - OK
B6 3/4 A325 - 1 LE1 50.2 1.8 99.4 37.9 2.3 - OK
B7 3/4 A325 - 1 LE1 17.6 0.2 56.4 13.3 0.4 - OK
B8 3/4 A325 - 1 LE1 17.6 0.3 56.4 13.3 0.4 - OK
B9 3/4 A325 - 1 LE1 0.2 4.0 101.5 0.1 5.1 - OK
B10 3/4 A325 - 1 LE1 0.2 4.0 101.5 0.1 5.1 - OK
B11 3/4 A325 - 1 LE1 0.8 7.6 101.5 0.6 9.5 - OK
B12 3/4 A325 - 1 LE1 0.7 7.6 101.5 0.5 9.5 - OK
B13 3/4 A325 - 1 LE1 2.8 12.3 101.5 2.1 15.4 - OK
B14 3/4 A325 - 1 LE1 2.9 12.3 101.5 2.2 15.4 - OK
Design data
ϕRn,tension ϕRn,shear
Grade
[kN] [kN]
3/4 A325 - 1 132.5 79.5
7 / 15
Project no: 01
Symbol explanation
Ft Tension force
V Resultant of shear forces Vy, Vz in bolt
ϕRn,bearing Bolt bearing resistance
Utt Utilization in tension
Uts Utilization in shear
Utts Utilization in tension and shear
ϕRn,tension Bolt tension resistance AISC 360-16 J3.6
ϕRn,shear Bolt shear resistance AISC 360-16 – J3.8
Detailed result for B1

Tension resistance check (AISC 360-16: J3-1)
ϕRn = ϕ ⋅ Fnt ⋅ Ab = 132.5 kN ≥ Ft = 103.8 kN

Where:
Fnt = 620.0 MPa – nominal tensile stress from AISC 360-16 Table J3.2
Ab = 285 mm2 – gross bolt cross-sectional area
ϕ = 0.75 – capacity factor
Shear resistance check (AISC 360-16: J3-1)
ϕRn = ϕ ⋅ Fnv ⋅ Ab = 79.5 kN ≥ V = 2.1 kN

Where:
Fnv = 372.0 MPa – nominal shear stress from AISC 360-16 Table J3.2
Ab = 285 mm2 – gross bolt cross-sectional area
ϕ = 0.75 – capacity factor
Bearing resistance check (AISC 360-16: J3-6)
Rn = 1.20 ⋅ lc ⋅ t ⋅ Fu ≤ 2.40 ⋅ d ⋅ t ⋅ Fu
ϕRn = 93.1 kN ≥ V = 2.1 kN

Where:
lc = 35 mm – clear distance, in the direction of the force, between the edge of the hole and the edge of the adjacent
hole or edge of the material
t = 8 mm – thickness of the ply
d = 19 mm – diameter of a bolt
Fu = 370.0 MPa – tensile strength of the connected material
ϕ = 0.75 – resistance factor for bearing at bolt holes
Interaction of tension and shear check (AISC 360-16: J3-2)

The required stress, in either shear or tension, is less than or equal to 30% of the corresponding available stress and the effects of
combined stresses need not to be investigated.
8 / 15
Project no: 01
Welds
Item Edge Xu Status
[mm] [mm] [mm] [mm] [kN] [kN] [%]
C-bfl 1 STIFF1a E70xx ◢4.0◣ ◢5.7◣ 59 29 3.3 34.5 9.5 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 3.1 29.3 10.6 OK
C-w 1 STIFF1a E70xx ◢2.8◣ ◢3.9◣ 263 38 12.9 33.0 39.1 OK
E70xx ◢2.8◣ ◢3.9◣ 263 38 13.1 33.3 39.2 OK
C-tfl 1 STIFF1a E70xx ◢4.0◣ ◢5.7◣ 59 29 28.3 36.7 77.3 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 24.0 34.6 69.2 OK
C-bfl 1 STIFF1b E70xx ◢4.0◣ ◢5.7◣ 59 29 3.1 29.3 10.6 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 3.3 34.5 9.5 OK
C-w 1 STIFF1b E70xx ◢2.8◣ ◢3.9◣ 263 38 13.1 33.3 39.2 OK
E70xx ◢2.8◣ ◢3.9◣ 263 38 12.9 33.1 39.1 OK
C-tfl 1 STIFF1b E70xx ◢4.0◣ ◢5.7◣ 59 29 23.9 34.6 69.1 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 28.3 36.7 77.3 OK
EP1 B-bfl 1 E70xx ◢4.0◣ ◢5.7◣ 149 37 2.8 39.8 7.0 OK
E70xx ◢4.0◣ ◢5.7◣ 149 37 1.6 42.6 3.8 OK
EP1 B-tfl 1 E70xx ◢4.0◣ ◢5.7◣ 149 37 16.1 47.2 34.1 OK
E70xx ◢4.0◣ ◢5.7◣ 149 37 21.2 46.3 45.8 OK
EP1 B-w 1 E70xx ◢5.0◣ ◢7.1◣ 299 37 25.2 60.0 42.0 OK
E70xx ◢5.0◣ ◢7.1◣ 299 37 25.2 60.5 41.7 OK
EP1 WID1a E70xx ◢6.0◣ ◢8.5◣ 275 39 6.4 76.4 8.4 OK
E70xx ◢6.0◣ ◢8.5◣ 275 39 6.4 76.3 8.4 OK
B-bfl 1 WID1a E70xx ◢4.0◣ ◢5.7◣ 599 37 11.9 35.0 34.0 OK
E70xx ◢4.0◣ ◢5.7◣ 599 37 11.9 35.0 33.9 OK
WID1b WID1a E70xx ◢6.0◣ ◢8.5◣ 721 52 22.4 70.5 31.7 OK
E70xx ◢6.0◣ ◢8.5◣ 721 52 22.4 70.6 31.7 OK
EP1 WID1b E70xx ◢6.0◣ ◢8.5◣ 120 40 58.8 78.0 75.4 OK
E70xx ◢6.0◣ ◢8.5◣ 120 40 51.2 78.0 65.7 OK
B-bfl 1 WID1b E70xx ◢4.0◣ ◢5.7◣ 120 40 39.8 52.0 76.5 OK
E70xx ◢4.0◣ ◢5.7◣ 120 40 25.7 52.0 49.4 OK
C-bfl 1 STIFF2a E70xx ◢4.0◣ ◢5.7◣ 59 29 14.5 32.8 44.1 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 16.5 33.7 49.0 OK
C-w 1 STIFF2a E70xx ◢2.8◣ ◢3.9◣ 256 37 22.3 32.7 68.2 OK
E70xx ◢2.8◣ ◢3.9◣ 256 37 20.9 32.6 64.2 OK
C-tfl 1 STIFF2a E70xx ◢4.0◣ ◢5.7◣ 59 29 26.9 36.6 73.6 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 18.8 28.1 66.8 OK
C-bfl 1 STIFF2b E70xx ◢4.0◣ ◢5.7◣ 59 29 16.5 33.7 49.0 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 14.5 32.8 44.1 OK
C-w 1 STIFF2b E70xx ◢2.8◣ ◢3.9◣ 256 37 20.9 32.6 64.3 OK
E70xx ◢2.8◣ ◢3.9◣ 256 37 22.3 32.7 68.2 OK
C-tfl 1 STIFF2b E70xx ◢4.0◣ ◢5.7◣ 59 29 18.8 28.1 66.7 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 26.9 36.6 73.6 OK
9 / 15
Project no: 01
Item Edge Xu Status
[mm] [mm] [mm] [mm] [kN] [kN] [%]
B-bfl 1 STIFF3a E70xx ◢4.0◣ ◢5.7◣ 59 29 8.4 36.9 22.9 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 4.4 26.7 16.3 OK
B-w 1 STIFF3a E70xx ◢2.8◣ ◢3.9◣ 256 37 4.3 31.5 13.8 OK
E70xx ◢2.8◣ ◢3.9◣ 256 37 3.5 28.1 12.3 OK
B-tfl 1 STIFF3a E70xx ◢4.0◣ ◢5.7◣ 59 29 4.9 32.5 15.1 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 5.4 33.1 16.3 OK
B-bfl 1 STIFF3b E70xx ◢4.0◣ ◢5.7◣ 59 29 4.4 26.7 16.3 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 8.4 36.9 22.9 OK
B-w 1 STIFF3b E70xx ◢2.8◣ ◢3.9◣ 256 37 3.5 28.0 12.3 OK
E70xx ◢2.8◣ ◢3.9◣ 256 37 4.3 31.5 13.7 OK
B-tfl 1 STIFF3b E70xx ◢4.0◣ ◢5.7◣ 59 29 5.4 33.1 16.4 OK
E70xx ◢4.0◣ ◢5.7◣ 59 29 4.9 32.5 15.1 OK
Symbol explanation
Th Throat thickness of weld
Ls Leg size of weld
L Length of weld
Lc Length of weld critical element
Fn Force in weld critical element
ϕRn Weld resistance AISC 360-16 J2.4
Ut Utilization
Detailed result for C-tfl 1 / STIFF1a

Weld resistance check (AISC 360-16: J2-4)
ϕRn = ϕ ⋅ Fnw ⋅ Awe = 36.7 kN ≥ Fn = 28.3 kN

Where:
Fnw = 416.6 MPa – nominal stress of weld material:
Fnw = 0.6 ⋅ FEXX ⋅ (1 + 0.5 ⋅ sin1.5 θ) , where:

FEXX = 482.6 MPa – electrode classification number, i.e. minimum specified tensile strength
θ = 66.4° – angle of loading measured from the weld longitudinal axis
Awe = 117 mm2 – effective area of weld critical element

ϕ = 0.75 – resistance factor for welded connections
Buckling
Buckling analysis was not calculated.
10 / 15
Project no: 01
Bill of material
Manufacturing operations
Plates Welds Length
Name Shape Nr. Bolts Nr.
[mm] [mm] [mm]
CUT1

STIFF1 P8.0x71.8-289.8 (ST-37) 2

EP1 P12.0x149.0-618.5 (ST-37) 1 3/4 A325 14

WID1 P12.0x430.3-579.6 (ST-37) 1
P12.0x120.0-726.3 (ST-37) 1

STIFF2 P8.0x71.8-282.0 (ST-37) 2

STIFF3 P8.0x71.8-282.0 (ST-37) 2
Welds
Throat thickness Leg size Length
Type Material
[mm] [mm] [mm]
11 / 15
Project no: 01
Bolts
Grip length
Name Count
[mm]
3/4 A325 20 14
Drawing
STIFF1
P8.0x290-72 (ST-37)
EP1
P12.0x619-149 (ST-37)
12 / 15
Project no: 01
WID1 - WID1a
P12.0x580-430 (ST-37)
WID1 - WID1b
P12.0x726-120 (ST-37)
13 / 15
Project no: 01
STIFF2
P8.0x282-72 (ST-37)
STIFF3
P8.0x282-72 (ST-37)
C, H 298x149x6 - Top flange 1:
Code settings
Friction coefficient - concrete 0.40 - ACI 349 – B.6.1.4
Friction coefficient in slip-resistance 0.30 - AISC 360-16 – J3.8
Limit plastic strain 0.05 -
14 / 15
Project no: 01

Weld stress evaluation Plastic redistribution
Detailing No
Distance between bolts [d] 2.66 - AISC 360-16 – J3.3
Distance between bolts and edge [d] 1.25 - AISC 360-16 – J.3.4
Concrete breakout resistance Yes
Base metal capacity check at weld fusion face No AISC 360-16 – J2-2
Cracked concrete Yes ACI 318-14 – Chapter 17
Local deformation check No
Local deformation limit 0.03 - CIDECT DG 1, 3 - 1.1
Geometrical nonlinearity (GMNA) Yes Allow large deformations of hollow sections
Braced system No
15 / 15
Perhitungan Struktur Baja Dengan Microsoft Excel
PERHITUNGAN GORDING DAN SAGROD
[C]2011 : M. Noer Ilham
A. DATA BAHAN
Tegangan leleh baja (yield stress ), fy = 240 MPa

Tegangan tarik putus (ultimate stress ), fu = 370 MPa
Tegangan sisa (residual stress ), fr = 70 MPa
Modulus elastik baja (modulus of elasticity ), E= 200000 MPa
Angka Poisson (Poisson's ratio ), u= 0.3
B. DATA PROFIL BAJA Lip Channel : C125.50.20.3,2

ht = 125 mm
b= 50 mm
a= 20 mm
t= 3.2 mm
2
A= 781 mm
4
Ix = 1810000 mm
4
Iy = 270000 mm
3
Sx = 29000 mm
3
Sy = 8000 mm
rx = 48.2 mm
ry = 18.4 mm
c= 16.8
Berat profil, w= 6.13 kg/m
Faktor reduksi kekuatan untuk lentur, fb = 0.90

Faktor reduksi kekuatan untuk geser, ff = 0.75
Diameter sagrod, d= 10 mm
Jarak (miring) antara gording, s= 1490 mm
Panjang gording (jarak antara rafter), L1 = 6000 mm
Jarak antara sagrod (jarak dukungan lateral gording), L2 = 2000 mm
Sudut miring atap, a= 15 
[C]2011 : MNI Gording dan Sagrod 1

C. SECTION PROPERTY
G = E / [ 2 * (1 + u) ] = 76923.077 MPa
h = ht - t = 121.80 mm
3 3 3 4
J = 2 * 1/3 * b * t + 1/3 * (ht - 2 * t) * t + 2/3 * ( a - t ) * t = 2754.70 mm
2 6
Iw = Iy * h / 4 = 1.001E+09 mm
X1 = p / Sx * √ [ E * G * J * A / 2 ] = 13936.14 MPa
2 2 2
X2 = 4 * [ Sx / (G * J) ] * Iw / Iy = 0.00028 mm /N
2 3
Zx = 1 / 4 * ht * t + a * t * ( ht - a ) + t * ( b - 2 * t ) * ( ht - t ) = 24034 mm
2 2 3
Zy = ht*t*(c - t / 2) + 2*a*t*(b - c - t / 2) + t * (c - t) + t * (b - t - c) = 13597 mm
G= modulus geser, Zx = modulus penampang plastis thd. sb. x,

J= Konstanta puntir torsi, Zy = modulus penampang plastis thd. sb. y,
Iw = konstanta putir lengkung, X1 = koefisien momen tekuk torsi lateral,
h= tinggi bersih badan, X2 = koefisien momen tekuk torsi lateral,
1. BEBAN PADA GORDING
2.1. BEBAN MATI (DEAD LOAD )
No Material Berat Satuan Lebar Q

(m) (N/m)
1 Berat sendiri gording 61.3 N/m 61.3
2
2 Atap Spandeck + Rangka ACP 150 N/m 1.5 223.5
Total beban mati, QDL = 284.8 N/m
2.2. BEBAN HIDUP (LIVE LOAD )
Beban hidup akibat beban air hujan diperhitungkan setara dengan beban genangan air
2
setebal 1 inc = 25 mm. qhujan = 0.025 * 10 = 0.25 kN/m
Jarak antara gording, s= 1.49 m
3
Beban air hujan, qhujan * s * 10 = 373 N/m
Beban hidup merata akibat air hujan, QLL = 373 N/m
Beban hidup terpusat akibat beban pekerja, PLL = 1000 N
3. BEBAN TERFAKTOR

Beban merata, Qu = 1.2 * QDL + 1.6 * QLL = 937.76 N/m

Beban terpusat, Pu = 1.6 * PLL = 1600.00 N
Sudut miring atap, a= 0.26 rad
-3
Beban merata terhadap sumbu x, Qux = Qu * cos a *10 = 0.9058 N/mm
-3
Beban merata terhadap sumbu y, Quy = Qu * sin a *10 = 0.2427 N/mm
Beban terpusat terhadap sumbu x, Pux = Pu * cos a = 1545.48 N
Beban terpusat terhadap sumbu y, Puy = Pu * sin a = 414.11 N
4. MOMEN DAN GAYA GESER AKIBAT BEBAN TERFAKTOR
Panjang bentang gording terhadap sumbu x, Lx = L1 = 6000 mm

Panjang bentang gording terhadap sumbu y, Ly = L2 = 2000 mm
Momen akibat beban terfaktor terhadap sumbu x,
2
Mux = 1/10 * Qux * Lx + 1/8 * Pux * Lx = 4420015 Nm
Momen pada 1/4 bentang, MA = 3315011 Nm
Momen di tengah bentang, MB = 4420015 Nm
Momen pada 3/4 bentang, MC = 3315011 Nm
Momen akibat beban terfaktor terhadap sumbu y,
2
Muy = 1/10 * Quy * Ly + 1/8 * Puy * Ly = 200612 Nmm
Gaya geser akibat beban terfaktor terhadap sumbu x,
Vux = Qux * Lx + Pux = 6980 N
Gaya geser akibat beban terfaktor terhadap sumbu y,
Vuy = Quy * Ly + Puy = 900 N
5. MOMEN NOMINAL PENGARUH LOCAL BUCKLING
Pengaruh tekuk lokal (local buckling) pada sayap :

Kelangsingan penampang sayap, l=b/t = 15.625
Batas kelangsingan maksimum untuk penampang compact ,
lp = 170 / √ fy = 10.973
Batas kelangsingan maksimum untuk penampang non-compact ,
lr = 370 / √ ( fy - fr ) = 28.378
Momen plastis terhadap sumbu x, Mpx = fy * Zx = 5768049 Nmm
Momen plastis terhadap sumbu y, Mpy = fy * Zy = 3263201 Nmm
Momen batas tekuk terhadap sumbu x, Mrx = Sx * ( fy - fr ) = 4930000 Nmm
Momen batas tekuk terhadap sumbu y, Mry = Sy * ( fy - fr ) = 1360000 Nmm
Momen nominal penampang untuk :
a. Penampang compact , llp
→ Mn = Mp
b. Penampang non-compact , lp< llr
→ Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp)
c. Penampang langsing , l>lr
2
→ Mn = Mr * ( lr / l)

l > lp dan l < lr

Berdasarkan nilai kelangsingan sayap, maka termasuk penampang non-compact
Momen nominal penampang terhadap sumbu x dihitung sebagai berikut :
compact : Mn = Mp = - Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = 5544068 Nmm
2
langsing : Mn = Mr * ( lr / l) = - Nmm
Momen nominal terhadap sumbu x penampang
non-compact
: Mnx = 5544068 Nmm
Momen nominal penampang terhadap sumbu y dihitung sebagai berikut :
compact : Mn = Mp = - Nmm
non-compact : Mn = Mp - (Mp - Mr) * ( l - lp) / ( lr - lp) = 2754542 Nmm
2
langsing : Mn = Mr * ( lr / l) = - Nmm
Momen nominal terhadap sumbu y penampang
non-compact
: Mny = 2754542 Nmm
6. MOMEN NOMINAL PENGARUH LATERAL BUCKLING
Momen nominal komponen struktur dengan pengaruh tekuk lateral, untuk :

a. Bentang pendek : L  Lp
→ Mn = Mp = fy * Zx
b. Bentang sedang : Lp  L  Lr
→ Mn = Cb * [ Mr + ( Mp - Mr ) * ( Lr - L ) / ( Lr - Lp ) ]  Mp
c. Bentang panjang : L > Lr
2
→ Mn = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L ) * Iy * Iw ]  Mp
Panjang bentang maksimum balok yang mampu menahan momen plastis,
Lp = 1.76 * ry * √ ( E / fy ) = 935 mm
Tegangan leleh dikurangi tegangan sisa, fL = fy - fr = 170 MPa
Panjang bentang minimum balok yang tahanannya ditentukan oleh momen kritis tekuk
2
torsi lateral, L r = ry * X 1 / f L * √ [ 1 + √ ( 1 + X 2 * f L ) ] = 3019 mm
Koefisien momen tekuk torsi lateral,
Cb = 12.5 * Mux / ( 2.5*Mux + 3*MA + 4*MB + 3*MC ) = 1.14
Momen plastis terhadap sumbu x, Mpx = fy * Zx = 5768049 Nmm
Momen plastis terhadap sumbu y, Mpy = fy * Zy = 3263201 Nmm
Momen batas tekuk terhadap sumbu x, Mrx = Sx * ( fy - fr ) = 4930000 Nmm
Momen batas tekuk terhadap sumbu y, Mry = Sy * ( fy - fr ) = 1360000 Nmm
Panjang bentang terhadap sumbu y (jarak dukungan lateral), L = L2 = 2000 mm
L > Lp dan L < Lr
 Termasuk kategori : bentang sedang
Momen nominal terhadap sumbu x dihitung sebagai berikut :
Mnx = Mpx = fy * Zx = - Nmm
Mnx = Cb * [ Mrx + ( Mpx - Mrx ) * ( Lr - L ) / ( Lr - Lp ) ] = 6067813 Nmm
2
Mnx = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L ) * Iy * Iw ] = - Nmm
Momen nominal thd. sb. x untuk : bentang sedang Mnx = 6067813 Nmm
Mnx > Mpx
Momen nominal terhadap sumbu x yang digunakan, Mnx = 5768049 Nmm
Momen nominal terhadap sumbu y dihitung sebagai berikut :

Mny = Mpy = fy * Zy = - Nmm

Mny = Cb * [ Mry + ( Mpy - Mry ) * ( Lr - L ) / ( Lr - Lp ) ] = 2602693 Nmm
2
Mny = Cb * p / L*√ [ E * Iy * G * J + ( p * E / L ) * Iy * Iw ] = - Nmm
Momen nominal thd. sb. y untuk : bentang sedang Mny = 2602693 Nmm
Mny < Mpy
Momen nominal terhadap sumbu x yang digunakan, Mny = 2602693 Nmm
7. TAHANAN MOMEN LENTUR
Momen nominal terhadap sumbu x :

Berdasarkan pengaruh local buckling , Mnx = 5544068 Nmm
Berdasarkan pengaruh lateral buckling , Mnx = 5768049 Nmm
Momen nominal terhadap sumbu x (terkecil) yg menentukan, Mnx = 5544068 Nmm
Tahanan momen lentur terhadap sumbu x,  fb * Mnx = 4989661 Nmm
Momen nominal terhadap sumbu y :
Berdasarkan pengaruh local buckling , Mny = 2754542 Nmm
Berdasarkan pengaruh lateral buckling , Mny = 2602693 Nmm
Momen nominal terhadap sumbu y (terkecil) yg menentukan, Mny = 2602693 Nmm
Tahanan momen lentur terhadap sumbu y,  fb * Mny = 2342423 Nmm
Momen akibat beban terfaktor terhadap sumbu x, Mux = 4420015 Nmm
Momen akibat beban terfaktor terhadap sumbu y, Muy = 200612 Nmm
Mux / ( fb * Mnx ) = 0.8858
Muy / ( fb * Mny ) = 0.0856
Syarat yg harus dipenuhi : Mux / ( fb * Mnx ) + Muy / ( fb * Mny ) ≤ 1.0
Mux / ( fb * Mnx ) + Muy / ( fb * Mny ) = 0.9715 < 1.0 AMAN (OK)
8. TAHANAN GESER
Ketebalan plat badan tanpa pengaku harus memenuhi syarat,

h/t  6.36 *  ( E / fy )
38.06 < 183.60  Plat badan memenuhi syarat (OK)
Gaya geser akibat beban terfaktor terhadap sumbu x, Vux = 6980 N

2
Luas penampang badan, Aw = t * h t = 400 mm
Tahanan gaya geser nominal thd.sb. x, Vnx = 0.60 * fy * Aw = 57600 N
Tahanan gaya geser terhadap sumbu x,  ff * Vnx = 43200 N
Gaya geser akibat beban terfaktor terhadap sumbu y, Vuy = 900 N
2
Luas penampang sayap, Af = 2 * b * t = 320 mm
Tahanan gaya geser nominal thd.sb. y, Vny = 0.60 * fy * Af = 46080 N
Tahanan gaya geser terhadap sumbu x,  ff * Vny = 34560 N
Vux / ( ff * Vnx ) = 0.1616
Vuy / ( ff * Vny ) = 0.0260
Syarat yang harus dipenuhi :
Vux / ( ff * Vnx ) + Vuy / ( ff * Vny )  1.0

Vux / ( ff * Vnx ) + Vuy / ( ff * Vny ) = 0.1876 < 1.0 AMAN (OK)
9. KONTROL INTERAKSI GESER DAN LENTUR
Sayarat yang harus dipenuhi untuk interakasi geser dan lentur :

Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn )  1.375
Mu / ( fb * Mn ) = Mux / ( fb * Mnx ) + Muy / ( fb * Mny ) = 0.9715

Vu / ( ff * Vn ) = Vux / ( ff * Vnx ) + Vuy / ( ff * Vny ) = 0.1876
Mu / ( fb * Mn ) + 0.625 * Vu / ( ff * Vn ) = 1.0887
1.0887 < 1.375  AMAN (OK)
10. TAHANAN TARIK SAGROD
Beban merata terfaktor pada gording, Quy = 0.2427 N/mm

Beban terpusat terfaktor pada gording, Puy = 414.11 N/m
Panjang sagrod (jarak antara gording), Ly = L2 = 2000 m
Gaya tarik pada sagrod akibat beban terfaktor,
Tu = Quy * Ly + Puy = 900 N
Tegangan leleh baja, fy = 240 MPa
Tegangan tarik putus, fu = 370 MPa
Diameter sagrod, d= 10 mm
2 2
Luas penampang brutto sagrod, Ag = p / 4 * d = 78.54 mm
2
Luas penampang efektif sagrod, Ae = 0.90 * Ag = 70.69 mm
Tahanan tarik sagrod berdasarkan luas penampang brutto,

f * Tn = 0.90 * Ag * fy = 16965 N
Tahanan tarik sagrod berdasarkan luas penampang efektif,
f * Tn = 0.75 * Ae * fu = 19615 N
Tahanan tarik sagrod (terkecil) yang digunakan,  f * Tn = 16965 N
Syarat yg harus dipenuhi : Tu  f * Tn
900 < 16965  AMAN (OK)

PERHITUNGAN IKATAN ANGIN (TIE ROD BRACING )
[C]2011 : M. Noer Ilham
Gaya tarik pada track stank akibat beban terfaktor, Tu = 35407 N
1. DATA BAHAN
PLAT SAMBUNG DATA PLAT SAMBUNG

p
Tebal plat sambung, tp = 8 mm
Lebar plat sambung, Lp = 50 mm
TRACK STANK DATA TRACK STANK
Diameter track stank, dt = 16 mm
BAUT DATA BAUT
Jenis baut, Tipe A-325
b
Diameter baut, db = 16 mm
Jumlah baut, n= 2 unit
LAS SUDUT DATA LAS SUDUT
Tipe, Mutu : E7013
Tegangan tarik putus logam las, fuw = 390 MPa
Tebal las, tw = 4 mm
Panjang las, Lw = 100 mm
[C]2011 : MNI Ikatan Angin (Tie Road Bracing) 1

1. TAHANAN TARIK PLAT
2
Luas penampang bruto, Ag = tp * Lp = 400.00 mm
2
Luas penampang efektif, Ae = tp * [ Lp - ( db + 2 ) ] = 256.00 mm
Tahanan tarik plat berdasarkan luas penampang brutto,
f * Tn = 0.90 * Ag * fy = 86400 N
Tahanan tarik plat berdasarkan luas penampang efektif,
p
f * Tn = 0.75 * Ae * fu = 71040 N
Tahanan tarik plat (terkecil) yang digunakan, f * Tn = 71040 N
2. TAHANAN TARIK TRACK STANK
2 2
Luas penampang bruto, Ag = p / 4 * d t = 201.06 mm
2
Luas penampang efektif, Ae = 0.90 * Ag = 180.96 mm
Tahanan tarik track stank berdasarkan luas penampang brutto,
f * Tn = 0.90 * Ag * fy = 45239 N
Tahanan tarik track stank berdasarkan luas penampang efektif,
p
f * Tn = 0.75 * Ae * fu = 55644 N
Tahanan tarik plat (terkecil) yang digunakan, f * Tn = 45239 N
3. TAHANAN GESER BAUT DAN TUMPU PLAT
Faktor reduksi kekuatan geser baut, ff = 0.75

Kondisi sambungan baut geser tunggal, m= 1
Faktor pengaruh ulir pada bidang geser, r1 = 0.4
2
Luas penampang 1 baut, Ab = p / 4 * d b = 201.06
b
Tahanan geser baut, ff * Vn = ff * r1 * m * Ab * fu * n = 99526 N
p
Tahanan tumpu plat, ff * Rn = 2.4 * ff * db * tp * fu * n = 85248 N
Tahanan sambungan baut (terkecil), ff * Vn = 85248 N
4. TAHANAN LAS
p
Tegangan tarik putus plat, fu = 370 MPa
Tegangan tarik putus logam las, fuw = 390 MPa
p
fu < fuw  Kuat tarik sambungan, fu = 370 MPa
Tahanan las sudut,
ff * Rnw = 0.75 * tw * ( 0.60 * fu ) * Lw = 66600 N

5. REKAP TAHANAN SAMBUNGAN
No Tahanan sambungan f * Tn
berdasarkan kekuatan (N)
1 Plat 71040
2 Track stank 45239
3 Baut 85248
4 Las 66600
Tahanan sambungan terkcil 45239
Gaya tarik pada track stank akibat beban terfaktor, Tu = 35407 N

Syarat yg harus dipenuhi :
Tu  f * Tn
35407 < 45239  AMAN (OK)

1. BEAM END FORCES
2. BEAM FORCE DETAIL SUMMARY
3. BEAM DISPLACEMENT
LAMPIRAN 4.
5.
NODE DISPLACEMENT
SUPPORT REACTION
Job No Sheet No Rev
1
Part
Software licensed to
Job Title Ref
By Date02-Dec-22 Chd
Client File STD_GUDANG W3.std Date/Time 08-Mar-2023 14:06
Job Information
Engineer Checked Approved
Name:
Date: 02-Dec-22
Structure Type SPACE FRAME
Number of Nodes 1056 Highest Node 1061

Number of Elements 1701 Highest Beam 1701
Number of Basic Load Cases 5

Number of Combination Load Cases 4
Included in this printout are data for:

All The Whole Structure
Included in this printout are results for load cases:

Type L/C Name
Primary 1 SW
Primary 2 DL
Primary 3 LL
Primary 4 WX
Primary 5 WZ
Combination 6 COMB1
Combination 7 COMB2
Combination 8 COMB3
Combination 9 COMB4
Section Properties
Prop Section Area Iyy Izz J Material
(cm2) (cm4) (cm4) (cm4)
1 H300X150X6.5X9 46.780 508.000 7.21E+3 9.954 STEEL
2 H300X150X6.5X9 46.780 508.000 7.21E+3 9.954 STEEL
3 C125X65X6 17.110 61.800 424.000 3.061 STEEL
4 Rect 0.35x0.25 875.000 45.6E+3 89.3E+3 102E+3 CONCRETE
5 Rect 0.60x0.20 1.2E+3 40E+3 360E+3 126E+3 CONCRETE
6 H150X75X5X7 17.850 49.500 666.000 2.311 STEEL
7 Cir 0.02 2.011 0.322 0.322 0.643 STEEL
Print Time/Date: 17/03/2023 14:07 STAAD.Pro V8i (SELECTseries 6) 20.07.11.33 Print Run 1 of 20
Job No Sheet No Rev
2
Part
Job Title Ref
Materials
Mat Name E  Density 
(kN/mm2) (kg/m3) (/°C)
1 STEEL 205.000 0.300 7.83E+3 12E -6
2 STAINLESSSTEEL 197.930 0.300 7.83E+3 18E -6
3 ALUMINUM 68.948 0.330 2.71E+3 23E -6
4 CONCRETE 21.718 0.170 2.4E+3 10E -6
Primary Load Cases

Number Name Type
1 SW Dead
2 DL Dead
3 LL Live
4 WX Wind
5 WZ Wind
Combination Load Cases

Comb. Combination L/C Name Primary Primary L/C Name Factor
6 COMB1 1 SW 1.40
2 DL 1.40
7 COMB2 1 SW 1.20
2 DL 1.20
3 LL 1.60
8 COMB3 1 SW 0.90
2 DL 0.90
3 LL 1.20
4 WX 1.20
9 COMB4 1 SW 0.90
2 DL 0.90
3 LL 1.20
5 WZ 1.20
Job No Sheet No Rev
3
Part
Job Title Ref
Y
X
Z
Load 6 : Bending Z : Displacement
Whole Structure Mz 100kNm:1m Displacements 1000mm:1m 6 COMB1
Y
X
Z
Job No Sheet No Rev
4
Part
Job Title Ref
Y
X
Z
Y
X
Z
Job No Sheet No Rev
5
Part
Job Title Ref
Y
X
Z
Load 6 : Shear Y : Displacement
Whole Structure Fy 100kN:1m Displacements 1000mm:1m 6 COMB1
Y
X
Z
Whole Structure Fy 100kN:1m Displacements 1000mm:1m 8 COMB3
Job No Sheet No Rev
6
Part
Job Title Ref
Y
X
Z
Whole Structure Fy 10kN:1m Displacements 1000mm:1m 4 WX
Y
X
Z
Load 5 : Shear Y : Bending Z : Displacement
Whole Structure Mz 100kNm:1m Fy 10kN:1m Displacements 1000mm:1m 5 WZ
Job No Sheet No Rev
7
Part
Job Title Ref
Y
X
Z
Whole Structure Mz 10kNm:1m Displacements 1000mm:1m 4 WX
Y
X
Z
Whole Structure Mz 10kNm:1m Displacements 1000mm:1m 5 WZ
Job No Sheet No Rev
8
Part
Job Title Ref
Y
X
Z
Load 5 : Displacement
Whole Structure Displacements 100mm:1m 5 WZ
Y
X
Z
Load 4 : Displacement
Whole Structure Displacements 100mm:1m 4 WX
Job No Sheet No Rev
9
Part
Job Title Ref
Node Displacement Summary

Node L/C X Y Z Resultant rX rY rZ
(mm) (mm) (mm) (mm) (rad) (rad) (rad)
Max X 985 8:COMB3 146.914 -0.633 -1.070 146.919 0.000 0.000 -0.003
Min X 261 7:COMB2 -93.746 21.014 1.528 96.084 -0.000 0.000 -0.021
Max Y 261 7:COMB2 -93.746 21.014 1.528 96.084 -0.000 0.000 -0.021
Min Y 706 7:COMB2 -43.739 -163.703 -0.682 169.447 -0.002 0.000 -0.002
Max Z 1031 9:COMB4 -0.123 -0.239 100.089 100.089 -0.018 -0.004 -0.000
Min Z 1031 8:COMB3 13.886 -0.228 -59.684 61.278 0.026 0.008 -0.001
Max rX 1031 8:COMB3 13.886 -0.228 -59.684 61.278 0.026 0.008 -0.001
Min rX 1031 9:COMB4 -0.123 -0.239 100.089 100.089 -0.018 -0.004 -0.000
Max rY 964 8:COMB3 74.235 -9.104 -1.122 74.800 -0.000 0.023 0.007
Min rY 971 8:COMB3 73.147 -9.299 -0.667 73.738 0.000 -0.023 0.007
Max rZ 324 7:COMB2 -19.559 -65.388 -1.118 68.260 -0.000 0.000 0.022
Min rZ 301 8:COMB3 0.000 0.000 0.000 0.000 -0.000 0.000 -0.030
Max Rst 706 7:COMB2 -43.739 -163.703 -0.682 169.447 -0.002 0.000 -0.002
Beam Displacement Detail Summary

Displacements shown in italic indicate the presence of an offset
Beam L/C d X Y Z Resultant
(m) (mm) (mm) (mm) (mm)
Max X 949 8:COMB3 3.000 146.915 -0.633 -1.070 146.920
Min X 1454 7:COMB2 0.300 -94.988 -0.264 1.352 94.998
Max Y 251 7:COMB2 0.000 -93.746 21.014 1.527 96.084
Min Y 1612 7:COMB2 3.705 -26.243 -368.617 26.002 370.463
Max Z 1000 9:COMB4 4.500 -0.153 -0.216 105.605 105.605
Min Z 1000 8:COMB3 4.000 11.664 -0.184 -72.443 73.376
Max Rst 1612 7:COMB2 3.705 -26.243 -368.617 26.002 370.463
Beam End Displacement Summary

Displacements shown in italic indicate the presence of an offset
Beam Node L/C X Y Z Resultant
(mm) (mm) (mm) (mm)
Max X 949 985 8:COMB3 146.915 -0.633 -1.070 146.920
Min X 251 261 7:COMB2 -93.746 21.014 1.527 96.084
Max Y 251 261 7:COMB2 -93.746 21.014 1.527 96.084
Min Y 670 706 7:COMB2 -43.739 -163.703 -0.682 169.447
Max Z 1000 1031 9:COMB4 -0.124 -0.240 100.089 100.089
Min Z 1000 1031 8:COMB3 13.888 -0.228 -59.684 61.279
Max Rst 670 706 7:COMB2 -43.739 -163.703 -0.682 169.447
Job No Sheet No Rev
10
Part
Job Title Ref
Beam End Force Summary

The signs of the forces at end B of each beam have been reversed. For example: this means that the Min Fx entry gives the largest tension
value for an beam.
Axial Shear Torsion Bending
Beam Node L/C Fx Fy Fz Mx My Mz
(kN) (kN) (kN) (kNm) (kNm) (kNm)
Max Fx 99 102 7:COMB2 115.424 0.232 0.017 0.000 0.000 -0.000
Min Fx 10 11 7:COMB2 -88.669 7.492 6.448 0.014 -4.202 6.881
Max Fy 963 99 6:COMB1 0.000 88.432 0.001 -10.407 -0.003 92.378
Min Fy 574 497 6:COMB1 -0.000 -88.439 0.001 -9.653 0.003 92.366
Max Fz 10 11 9:COMB4 -72.845 5.607 9.725 -0.037 -7.860 5.051
Min Fz 21 22 9:COMB4 -55.705 -3.432 -9.285 0.038 2.512 -0.981
Max Mx 974 154 8:COMB3 0.000 45.680 -0.003 27.449 0.009 45.197
Min Mx 981 497 8:COMB3 0.000 48.990 0.003 -27.485 -0.010 55.201
Max My 97 99 9:COMB4 28.720 -7.186 -4.066 0.009 14.666 3.321
Min My 1016 1015 8:COMB3 42.736 6.417 -2.751 0.001 -10.228 -15.313
Max Mz 318 300 7:COMB2 33.765 -40.794 0.001 0.000 0.003 148.577
Min Mz 1482 352 8:COMB3 39.719 12.492 -0.477 -0.016 -0.151 -110.627
Beam Force Detail Summary

Sign convention as diagrams:- positive above line, negative below line except Fx where positive is compression. Distance d is given from
beam end A.
Axial Shear Torsion Bending
Beam L/C d Fx Fy Fz Mx My Mz
(m) (kN) (kN) (kN) (kNm) (kNm) (kNm)
Max Fx 99 7:COMB2 0.000 115.424 0.232 0.017 0.000 0.000 -0.000
Min Fx 10 7:COMB2 0.000 -88.669 7.492 6.448 0.014 -4.202 6.881
Max Fy 963 6:COMB1 0.000 0.000 88.432 0.001 -10.407 -0.003 92.378
Min Fy 574 6:COMB1 6.000 -0.000 -88.439 0.001 -9.653 0.003 92.366
Max Fz 10 9:COMB4 0.000 -72.845 5.607 9.725 -0.037 -7.860 5.051
Min Fz 21 9:COMB4 0.000 -55.705 -3.432 -9.285 0.038 2.512 -0.981
Max Mx 974 8:COMB3 0.000 0.000 45.680 -0.003 27.449 0.009 45.197
Min Mx 981 8:COMB3 0.000 0.000 48.990 0.003 -27.485 -0.010 55.201
Max My 97 9:COMB4 0.000 28.720 -7.186 -4.066 0.009 14.666 3.321
Min My 1016 8:COMB3 5.000 42.736 6.417 -2.751 0.001 -10.228 -15.313
Max Mz 318 7:COMB2 1.087 33.765 -40.794 0.001 0.000 0.003 148.577
Min Mz 1482 8:COMB3 1.000 39.719 12.492 -0.477 -0.016 -0.151 -110.627
Job No Sheet No Rev
11
Part
Job Title Ref
Reactions
Horizontal Vertical Horizontal Moment
Node L/C FX FY FZ MX MY MZ
1 1:SW -0.032 23.109 -0.005 0.000 0.000 0.000
2:DL 0.861 73.936 0.183 0.000 0.000 0.000
3:LL -0.201 6.793 -0.060 0.000 0.000 0.000
4:WX -6.309 -12.699 2.241 0.000 0.000 0.000
5:WZ 2.540 -7.957 -4.967 0.000 0.000 0.000
6:COMB1 1.160 135.863 0.249 0.000 0.000 0.000
7:COMB2 0.672 127.323 0.118 0.000 0.000 0.000
8:COMB3 -7.067 80.254 2.778 0.000 0.000 0.000
9:COMB4 3.551 85.944 -5.872 0.000 0.000 0.000
4 1:SW 0.017 11.930 -0.019 0.000 0.000 0.000
2:DL -0.038 70.030 0.043 0.000 0.000 0.000
3:LL 0.027 -4.119 -0.016 0.000 0.000 0.000
4:WX -4.843 2.199 2.493 0.000 0.000 0.000
5:WZ 0.081 -2.637 -4.108 0.000 0.000 0.000
6:COMB1 -0.029 114.744 0.034 0.000 0.000 0.000
7:COMB2 0.018 91.763 0.004 0.000 0.000 0.000
8:COMB3 -5.798 71.461 2.994 0.000 0.000 0.000
9:COMB4 0.111 65.657 -4.926 0.000 0.000 0.000
7 1:SW 0.074 22.658 0.053 0.000 0.000 0.000
2:DL -0.731 72.159 0.246 0.000 0.000 0.000
3:LL 0.220 6.718 -0.014 0.000 0.000 0.000
4:WX -6.228 18.374 2.027 0.000 0.000 0.000
5:WZ -2.416 -8.461 -4.885 0.000 0.000 0.000
6:COMB1 -0.920 132.743 0.418 0.000 0.000 0.000
7:COMB2 -0.436 124.529 0.337 0.000 0.000 0.000
8:COMB3 -7.801 115.445 2.685 0.000 0.000 0.000
9:COMB4 -3.227 83.244 -5.609 0.000 0.000 0.000
50 1:SW -0.040 23.108 -0.056 0.000 0.000 0.000
2:DL 0.852 73.935 -0.248 0.000 0.000 0.000
3:LL -0.207 6.794 0.010 0.000 0.000 0.000
4:WX -5.925 -11.994 -2.143 0.000 0.000 0.000
5:WZ 2.413 9.766 -4.565 0.000 0.000 0.000
6:COMB1 1.136 135.860 -0.425 0.000 0.000 0.000
7:COMB2 0.643 127.322 -0.348 0.000 0.000 0.000
8:COMB3 -6.628 81.098 -2.832 0.000 0.000 0.000
9:COMB4 3.378 107.211 -5.739 0.000 0.000 0.000
53 1:SW -0.008 12.308 0.046 0.000 0.000 0.000
2:DL -0.066 70.431 -0.009 0.000 0.000 0.000
3:LL 0.007 -3.829 0.035 0.000 0.000 0.000
4:WX -4.270 -1.544 -2.574 0.000 0.000 0.000
5:WZ 0.065 -10.104 -3.703 0.000 0.000 0.000
6:COMB1 -0.103 115.835 0.053 0.000 0.000 0.000
7:COMB2 -0.077 93.161 0.102 0.000 0.000 0.000
8:COMB3 -5.182 68.018 -3.012 0.000 0.000 0.000
Job No Sheet No Rev
12
Part
Job Title Ref
Reactions Cont...
9:COMB4 0.020 57.746 -4.367 0.000 0.000 0.000
56 1:SW 0.054 22.559 -0.004 0.000 0.000 0.000
2:DL -0.754 72.062 -0.195 0.000 0.000 0.000
3:LL 0.204 6.640 0.052 0.000 0.000 0.000
4:WX -5.718 17.876 -2.047 0.000 0.000 0.000
5:WZ -2.319 9.296 -4.497 0.000 0.000 0.000
6:COMB1 -0.980 132.469 -0.278 0.000 0.000 0.000
7:COMB2 -0.513 124.168 -0.156 0.000 0.000 0.000
8:COMB3 -7.247 114.578 -2.573 0.000 0.000 0.000
9:COMB4 -3.167 104.281 -5.513 0.000 0.000 0.000
99 1:SW 1.383 33.242 -0.066 0.000 0.000 0.000
2:DL 1.490 108.076 -0.134 0.000 0.000 0.000
3:LL 0.986 8.122 -0.047 0.000 0.000 0.000
4:WX -4.055 0.129 0.104 0.000 0.000 0.000
5:WZ 5.618 4.682 -3.192 0.000 0.000 0.000
6:COMB1 4.023 197.846 -0.279 0.000 0.000 0.000
7:COMB2 5.026 182.578 -0.314 0.000 0.000 0.000
8:COMB3 -1.097 137.088 -0.111 0.000 0.000 0.000
9:COMB4 10.511 142.551 -4.066 0.000 0.000 0.000
102 1:SW -0.053 35.312 0.006 0.000 0.000 0.000
2:DL -0.107 29.736 0.004 0.000 0.000 0.000
3:LL -0.025 23.354 0.003 0.000 0.000 0.000
4:WX -0.612 3.189 0.017 0.000 0.000 0.000
5:WZ -0.073 -4.023 -0.626 0.000 0.000 0.000
6:COMB1 -0.224 91.067 0.014 0.000 0.000 0.000
7:COMB2 -0.232 115.424 0.017 0.000 0.000 0.000
8:COMB3 -0.909 90.395 0.033 0.000 0.000 0.000
9:COMB4 -0.262 81.740 -0.739 0.000 0.000 0.000
105 1:SW -1.377 33.154 -0.005 0.000 0.000 0.000
2:DL -1.401 107.701 -0.068 0.000 0.000 0.000
3:LL -1.009 8.148 0.002 0.000 0.000 0.000
4:WX -4.053 -5.063 0.013 0.000 0.000 0.000
5:WZ -5.654 4.845 -3.212 0.000 0.000 0.000
6:COMB1 -3.889 197.198 -0.102 0.000 0.000 0.000
7:COMB2 -4.949 182.063 -0.085 0.000 0.000 0.000
8:COMB3 -8.575 130.472 -0.048 0.000 0.000 0.000
9:COMB4 -10.496 142.361 -3.918 0.000 0.000 0.000
148 1:SW 4.328 33.651 -0.042 0.000 0.000 0.000
2:DL 4.654 97.913 -0.036 0.000 0.000 0.000
3:LL 3.507 11.143 -0.038 0.000 0.000 0.000
4:WX -10.276 -2.489 0.068 0.000 0.000 0.000
5:WZ 6.205 -1.942 -3.129 0.000 0.000 0.000
6:COMB1 12.575 184.190 -0.109 0.000 0.000 0.000
7:COMB2 16.390 175.706 -0.155 0.000 0.000 0.000
Job No Sheet No Rev
13
Part
Job Title Ref
Reactions Cont...
8:COMB3 -0.039 128.793 -0.035 0.000 0.000 0.000
9:COMB4 19.739 129.448 -3.872 0.000 0.000 0.000
151 1:SW -0.175 23.919 0.004 0.000 0.000 0.000
2:DL -0.299 19.876 0.004 0.000 0.000 0.000
3:LL -0.098 15.617 0.003 0.000 0.000 0.000
4:WX -4.592 0.206 0.017 0.000 0.000 0.000
5:WZ 0.042 1.764 -0.624 0.000 0.000 0.000
6:COMB1 -0.663 61.314 0.011 0.000 0.000 0.000
7:COMB2 -0.726 77.541 0.014 0.000 0.000 0.000
8:COMB3 -6.055 58.402 0.031 0.000 0.000 0.000
9:COMB4 -0.494 60.273 -0.738 0.000 0.000 0.000
154 1:SW -4.015 33.572 0.018 0.000 0.000 0.000
2:DL -4.196 97.473 0.028 0.000 0.000 0.000
3:LL -3.302 11.218 0.010 0.000 0.000 0.000
4:WX -9.553 4.260 -0.010 0.000 0.000 0.000
5:WZ -6.014 -2.019 -3.153 0.000 0.000 0.000
6:COMB1 -11.495 183.462 0.065 0.000 0.000 0.000
7:COMB2 -15.137 175.202 0.071 0.000 0.000 0.000
8:COMB3 -22.817 136.513 0.042 0.000 0.000 0.000
9:COMB4 -18.569 128.979 -3.730 0.000 0.000 0.000
197 1:SW 4.528 36.023 -0.040 0.000 0.000 0.000
2:DL 4.844 103.229 -0.051 0.000 0.000 0.000
3:LL 3.650 12.408 -0.034 0.000 0.000 0.000
4:WX -8.221 -1.722 0.069 0.000 0.000 0.000
5:WZ 6.720 0.968 -3.147 0.000 0.000 0.000
6:COMB1 13.121 194.953 -0.127 0.000 0.000 0.000
7:COMB2 17.087 186.955 -0.163 0.000 0.000 0.000
8:COMB3 2.950 138.150 -0.039 0.000 0.000 0.000
9:COMB4 20.879 141.377 -3.898 0.000 0.000 0.000
200 1:SW -0.236 33.597 0.005 0.000 0.000 0.000
2:DL -0.374 29.603 0.004 0.000 0.000 0.000
3:LL -0.143 23.197 0.003 0.000 0.000 0.000
4:WX -4.278 -0.866 0.010 0.000 0.000 0.000
5:WZ 0.025 -2.861 -0.622 0.000 0.000 0.000
6:COMB1 -0.854 88.480 0.013 0.000 0.000 0.000
7:COMB2 -0.961 112.955 0.016 0.000 0.000 0.000
8:COMB3 -5.854 83.677 0.024 0.000 0.000 0.000
9:COMB4 -0.691 81.282 -0.734 0.000 0.000 0.000
203 1:SW -3.937 34.984 0.020 0.000 0.000 0.000
2:DL -4.073 101.710 0.013 0.000 0.000 0.000
3:LL -3.230 11.727 0.014 0.000 0.000 0.000
4:WX -7.238 0.461 -0.007 0.000 0.000 0.000
5:WZ -6.532 0.506 -3.167 0.000 0.000 0.000
6:COMB1 -11.214 191.372 0.046 0.000 0.000 0.000
Job No Sheet No Rev
14
Part
Job Title Ref
Reactions Cont...
7:COMB2 -14.780 182.797 0.061 0.000 0.000 0.000
8:COMB3 -19.770 137.651 0.037 0.000 0.000 0.000
9:COMB4 -18.923 137.704 -3.755 0.000 0.000 0.000
246 1:SW 1.585 31.577 -0.026 0.000 0.000 0.000
2:DL 1.681 97.961 -0.028 0.000 0.000 0.000
3:LL 1.270 9.158 -0.021 0.000 0.000 0.000
4:WX -6.957 0.546 0.051 0.000 0.000 0.000
5:WZ 5.328 -1.246 -3.142 0.000 0.000 0.000
6:COMB1 4.572 181.353 -0.076 0.000 0.000 0.000
7:COMB2 5.951 170.099 -0.099 0.000 0.000 0.000
8:COMB3 -3.886 128.229 -0.014 0.000 0.000 0.000
9:COMB4 10.856 126.079 -3.845 0.000 0.000 0.000
249 1:SW -0.163 29.094 0.004 0.000 0.000 0.000
2:DL -0.302 25.074 0.004 0.000 0.000 0.000
3:LL -0.082 19.673 0.003 0.000 0.000 0.000
4:WX -5.745 -0.197 0.005 0.000 0.000 0.000
5:WZ 0.052 2.828 -0.621 0.000 0.000 0.000
6:COMB1 -0.651 75.835 0.011 0.000 0.000 0.000
7:COMB2 -0.689 96.478 0.014 0.000 0.000 0.000
8:COMB3 -7.411 72.123 0.016 0.000 0.000 0.000
9:COMB4 -0.454 75.753 -0.735 0.000 0.000 0.000
252 1:SW -3.869 34.768 0.024 0.000 0.000 0.000
2:DL -3.972 100.714 0.025 0.000 0.000 0.000
3:LL -3.151 11.691 0.018 0.000 0.000 0.000
4:WX -9.299 3.250 -0.008 0.000 0.000 0.000
5:WZ -5.714 -0.661 -3.162 0.000 0.000 0.000
6:COMB1 -10.978 189.674 0.068 0.000 0.000 0.000
7:COMB2 -14.452 181.283 0.088 0.000 0.000 0.000
8:COMB3 -21.998 139.862 0.057 0.000 0.000 0.000
9:COMB4 -17.696 135.169 -3.728 0.000 0.000 0.000
295 1:SW 5.151 36.811 -0.029 0.000 0.000 0.000
2:DL 5.420 103.296 -0.031 0.000 0.000 0.000
3:LL 4.091 12.952 -0.023 0.000 0.000 0.000
4:WX -9.956 -3.316 0.049 0.000 0.000 0.000
5:WZ 6.603 0.062 -3.139 0.000 0.000 0.000
6:COMB1 14.800 196.149 -0.083 0.000 0.000 0.000
7:COMB2 19.231 188.852 -0.108 0.000 0.000 0.000
8:COMB3 2.476 137.660 -0.023 0.000 0.000 0.000
9:COMB4 22.347 141.713 -3.848 0.000 0.000 0.000
298 1:SW -0.215 31.626 0.004 0.000 0.000 0.000
2:DL -0.357 26.850 0.004 0.000 0.000 0.000
3:LL -0.123 21.049 0.003 0.000 0.000 0.000
4:WX -5.614 -0.513 0.000 0.000 0.000 0.000
5:WZ 0.040 0.087 -0.620 0.000 0.000 0.000
Job No Sheet No Rev
15
Part
Job Title Ref
Reactions Cont...
6:COMB1 -0.801 81.867 0.011 0.000 0.000 0.000
7:COMB2 -0.884 103.850 0.014 0.000 0.000 0.000
8:COMB3 -7.400 77.272 0.011 0.000 0.000 0.000
9:COMB4 -0.615 77.992 -0.733 0.000 0.000 0.000
301 1:SW -3.975 35.201 0.027 0.000 0.000 0.000
2:DL -4.035 101.179 0.028 0.000 0.000 0.000
3:LL -3.202 11.818 0.021 0.000 0.000 0.000
4:WX -8.672 2.097 -0.010 0.000 0.000 0.000
5:WZ -6.241 -0.056 -3.159 0.000 0.000 0.000
6:COMB1 -11.214 190.933 0.077 0.000 0.000 0.000
7:COMB2 -14.735 182.566 0.100 0.000 0.000 0.000
8:COMB3 -21.458 139.441 0.063 0.000 0.000 0.000
9:COMB4 -18.541 136.857 -3.717 0.000 0.000 0.000
344 1:SW 4.565 35.353 -0.026 0.000 0.000 0.000
2:DL 4.845 101.737 -0.028 0.000 0.000 0.000
3:LL 3.658 12.008 -0.021 0.000 0.000 0.000
4:WX -10.007 -3.088 0.044 0.000 0.000 0.000
5:WZ 7.037 0.768 -3.136 0.000 0.000 0.000
6:COMB1 13.174 191.926 -0.075 0.000 0.000 0.000
7:COMB2 17.146 183.720 -0.097 0.000 0.000 0.000
8:COMB3 0.851 134.085 -0.020 0.000 0.000 0.000
9:COMB4 21.303 138.711 -3.837 0.000 0.000 0.000
347 1:SW -0.167 28.894 0.004 0.000 0.000 0.000
2:DL -0.306 24.861 0.004 0.000 0.000 0.000
3:LL -0.085 19.512 0.003 0.000 0.000 0.000
4:WX -5.737 0.072 -0.005 0.000 0.000 0.000
5:WZ 0.053 -3.883 -0.620 0.000 0.000 0.000
6:COMB1 -0.661 75.258 0.012 0.000 0.000 0.000
7:COMB2 -0.703 95.726 0.015 0.000 0.000 0.000
8:COMB3 -7.412 71.880 0.006 0.000 0.000 0.000
9:COMB4 -0.464 67.134 -0.733 0.000 0.000 0.000
350 1:SW -3.894 34.807 0.030 0.000 0.000 0.000
2:DL -3.998 100.755 0.031 0.000 0.000 0.000
3:LL -3.171 11.721 0.024 0.000 0.000 0.000
4:WX -9.282 3.217 -0.012 0.000 0.000 0.000
5:WZ -6.754 0.592 -3.159 0.000 0.000 0.000
6:COMB1 -11.049 189.786 0.085 0.000 0.000 0.000
7:COMB2 -14.544 181.428 0.111 0.000 0.000 0.000
8:COMB3 -22.046 139.932 0.068 0.000 0.000 0.000
9:COMB4 -19.013 136.782 -3.708 0.000 0.000 0.000
393 1:SW 4.209 35.252 -0.023 0.000 0.000 0.000
2:DL 4.506 102.408 -0.016 0.000 0.000 0.000
3:LL 3.395 11.787 -0.017 0.000 0.000 0.000
4:WX -7.872 -0.899 0.034 0.000 0.000 0.000
Job No Sheet No Rev
16
Part
Job Title Ref
Reactions Cont...
5:WZ 6.087 -0.475 -3.140 0.000 0.000 0.000
6:COMB1 12.201 192.725 -0.054 0.000 0.000 0.000
7:COMB2 15.889 184.052 -0.073 0.000 0.000 0.000
8:COMB3 2.471 136.961 -0.014 0.000 0.000 0.000
9:COMB4 19.221 137.469 -3.822 0.000 0.000 0.000
396 1:SW -0.176 32.940 0.002 0.000 0.000 0.000
2:DL -0.310 28.907 0.004 0.000 0.000 0.000
3:LL -0.095 22.671 0.003 0.000 0.000 0.000
4:WX -4.313 -0.268 -0.010 0.000 0.000 0.000
5:WZ 0.030 5.123 -0.620 0.000 0.000 0.000
6:COMB1 -0.681 86.585 0.009 0.000 0.000 0.000
7:COMB2 -0.735 110.489 0.012 0.000 0.000 0.000
8:COMB3 -5.727 82.545 -0.002 0.000 0.000 0.000
9:COMB4 -0.516 89.014 -0.735 0.000 0.000 0.000
399 1:SW -3.923 34.986 0.033 0.000 0.000 0.000
2:DL -4.057 101.711 0.043 0.000 0.000 0.000
3:LL -3.218 11.728 0.028 0.000 0.000 0.000
4:WX -7.233 0.443 -0.012 0.000 0.000 0.000
5:WZ -5.961 -0.539 -3.157 0.000 0.000 0.000
6:COMB1 -11.172 191.375 0.107 0.000 0.000 0.000
7:COMB2 -14.725 182.801 0.137 0.000 0.000 0.000
8:COMB3 -19.723 137.632 0.088 0.000 0.000 0.000
9:COMB4 -18.196 136.454 -3.686 0.000 0.000 0.000
442 1:SW 4.286 33.777 -0.021 0.000 0.000 0.000
2:DL 4.609 98.048 -0.032 0.000 0.000 0.000
3:LL 3.473 11.244 -0.013 0.000 0.000 0.000
4:WX -10.237 -2.629 0.036 0.000 0.000 0.000
5:WZ 6.708 1.257 -3.125 0.000 0.000 0.000
6:COMB1 12.452 184.556 -0.074 0.000 0.000 0.000
7:COMB2 16.230 176.181 -0.084 0.000 0.000 0.000
8:COMB3 -0.112 128.981 -0.020 0.000 0.000 0.000
9:COMB4 20.222 133.644 -3.813 0.000 0.000 0.000
445 1:SW -0.113 24.439 0.003 0.000 0.000 0.000
2:DL -0.233 20.425 0.004 0.000 0.000 0.000
3:LL -0.049 16.031 0.003 0.000 0.000 0.000
4:WX -4.628 -0.160 -0.016 0.000 0.000 0.000
5:WZ 0.058 -6.517 -0.621 0.000 0.000 0.000
6:COMB1 -0.484 62.810 0.011 0.000 0.000 0.000
7:COMB2 -0.493 79.486 0.014 0.000 0.000 0.000
8:COMB3 -5.923 59.422 -0.009 0.000 0.000 0.000
9:COMB4 -0.299 51.794 -0.734 0.000 0.000 0.000
448 1:SW -3.992 33.556 0.035 0.000 0.000 0.000
2:DL -4.172 97.458 0.027 0.000 0.000 0.000
3:LL -3.284 11.205 0.032 0.000 0.000 0.000
Job No Sheet No Rev
17
Part
Job Title Ref
Reactions Cont...
4:WX -9.581 4.255 -0.011 0.000 0.000 0.000
5:WZ -6.519 1.163 -3.140 0.000 0.000 0.000
6:COMB1 -11.429 183.420 0.087 0.000 0.000 0.000
7:COMB2 -15.051 175.146 0.126 0.000 0.000 0.000
8:COMB3 -22.785 136.466 0.082 0.000 0.000 0.000
9:COMB4 -19.111 132.756 -3.674 0.000 0.000 0.000
491 1:SW 1.485 33.291 0.002 0.000 0.000 0.000
2:DL 1.598 108.126 0.065 0.000 0.000 0.000
3:LL 1.067 8.161 -0.005 0.000 0.000 0.000
4:WX -4.008 0.144 0.002 0.000 0.000 0.000
5:WZ 4.850 -7.749 -3.170 0.000 0.000 0.000
6:COMB1 4.316 197.984 0.093 0.000 0.000 0.000
7:COMB2 5.407 182.759 0.072 0.000 0.000 0.000
8:COMB3 -0.755 137.242 0.056 0.000 0.000 0.000
9:COMB4 9.876 127.770 -3.750 0.000 0.000 0.000
494 1:SW -0.060 34.909 0.002 0.000 0.000 0.000
2:DL -0.114 29.325 0.004 0.000 0.000 0.000
3:LL -0.030 23.044 0.003 0.000 0.000 0.000
4:WX -0.622 2.827 -0.016 0.000 0.000 0.000
5:WZ -0.000 6.001 -0.623 0.000 0.000 0.000
6:COMB1 -0.244 89.928 0.008 0.000 0.000 0.000
7:COMB2 -0.257 113.952 0.012 0.000 0.000 0.000
8:COMB3 -0.939 88.857 -0.011 0.000 0.000 0.000
9:COMB4 -0.193 92.665 -0.739 0.000 0.000 0.000
497 1:SW -1.400 33.234 0.058 0.000 0.000 0.000
2:DL -1.427 107.778 0.124 0.000 0.000 0.000
3:LL -1.028 8.211 0.040 0.000 0.000 0.000
4:WX -3.925 -5.071 -0.033 0.000 0.000 0.000
5:WZ -4.877 -7.719 -3.184 0.000 0.000 0.000
6:COMB1 -3.958 197.416 0.255 0.000 0.000 0.000
7:COMB2 -5.038 182.351 0.283 0.000 0.000 0.000
8:COMB3 -8.488 130.678 0.173 0.000 0.000 0.000
9:COMB4 -9.630 127.501 -3.609 0.000 0.000 0.000
540 1:SW -0.069 24.771 -0.109 0.000 0.000 0.000
2:DL -0.349 91.179 -0.120 0.000 0.000 0.000
3:LL 0.004 4.244 -0.048 0.000 0.000 0.000
4:WX -5.376 6.684 -5.866 0.000 0.000 0.000
5:WZ 0.099 -1.542 -5.191 0.000 0.000 0.000
6:COMB1 -0.585 162.330 -0.321 0.000 0.000 0.000
7:COMB2 -0.496 145.930 -0.352 0.000 0.000 0.000
8:COMB3 -6.823 117.468 -7.303 0.000 0.000 0.000
9:COMB4 -0.253 107.597 -6.494 0.000 0.000 0.000
541 1:SW 0.018 34.696 -0.081 0.000 0.000 0.000
2:DL 0.034 92.136 -0.080 0.000 0.000 0.000
Job No Sheet No Rev
18
Part
Job Title Ref
Reactions Cont...
3:LL 0.013 13.052 -0.040 0.000 0.000 0.000
4:WX -5.399 -3.020 -6.595 0.000 0.000 0.000
5:WZ 0.098 8.311 -5.480 0.000 0.000 0.000
6:COMB1 0.072 177.565 -0.226 0.000 0.000 0.000
7:COMB2 0.082 173.082 -0.257 0.000 0.000 0.000
8:COMB3 -6.417 126.188 -8.106 0.000 0.000 0.000
9:COMB4 0.179 139.784 -6.769 0.000 0.000 0.000
542 1:SW -0.003 23.901 -0.067 0.000 0.000 0.000
2:DL -0.028 84.232 -0.057 0.000 0.000 0.000
3:LL 0.004 4.670 -0.024 0.000 0.000 0.000
4:WX -5.281 -3.187 -5.578 0.000 0.000 0.000
5:WZ 0.080 -0.727 -4.709 0.000 0.000 0.000
6:COMB1 -0.044 151.387 -0.174 0.000 0.000 0.000
7:COMB2 -0.032 137.232 -0.189 0.000 0.000 0.000
8:COMB3 -6.362 99.100 -6.835 0.000 0.000 0.000
9:COMB4 0.072 102.051 -5.792 0.000 0.000 0.000
543 1:SW 0.019 22.871 -0.061 0.000 0.000 0.000
2:DL 0.038 79.353 -0.047 0.000 0.000 0.000
3:LL 0.012 4.667 -0.020 0.000 0.000 0.000
4:WX -5.304 1.757 -5.273 0.000 0.000 0.000
5:WZ 0.079 -0.738 -4.455 0.000 0.000 0.000
6:COMB1 0.079 143.113 -0.151 0.000 0.000 0.000
7:COMB2 0.087 130.136 -0.161 0.000 0.000 0.000
8:COMB3 -6.299 99.711 -6.449 0.000 0.000 0.000
9:COMB4 0.161 96.716 -5.467 0.000 0.000 0.000
544 1:SW -0.007 33.347 -0.077 0.000 0.000 0.000
2:DL -0.054 87.542 -0.073 0.000 0.000 0.000
3:LL 0.004 12.777 -0.037 0.000 0.000 0.000
4:WX -5.444 2.802 -6.213 0.000 0.000 0.000
5:WZ 0.065 7.973 -5.166 0.000 0.000 0.000
6:COMB1 -0.085 169.246 -0.210 0.000 0.000 0.000
7:COMB2 -0.066 165.512 -0.239 0.000 0.000 0.000
8:COMB3 -6.582 127.497 -7.636 0.000 0.000 0.000
9:COMB4 0.029 133.702 -6.379 0.000 0.000 0.000
545 1:SW 0.075 23.892 -0.096 0.000 0.000 0.000
2:DL 0.294 86.856 -0.105 0.000 0.000 0.000
3:LL 0.017 4.290 -0.038 0.000 0.000 0.000
4:WX -5.394 -8.428 -5.571 0.000 0.000 0.000
5:WZ 0.062 -1.264 -4.951 0.000 0.000 0.000
6:COMB1 0.518 155.047 -0.281 0.000 0.000 0.000
7:COMB2 0.470 139.762 -0.302 0.000 0.000 0.000
8:COMB3 -6.120 94.707 -6.912 0.000 0.000 0.000
9:COMB4 0.428 103.304 -6.167 0.000 0.000 0.000
546 1:SW 0.097 23.897 0.104 0.000 0.000 0.000
Job No Sheet No Rev
19
Part
Job Title Ref
Reactions Cont...
2:DL 0.319 86.860 0.114 0.000 0.000 0.000
3:LL 0.033 4.291 0.044 0.000 0.000 0.000
4:WX -6.029 -8.462 5.524 0.000 0.000 0.000
5:WZ 0.023 -0.726 -5.845 0.000 0.000 0.000
6:COMB1 0.582 155.059 0.305 0.000 0.000 0.000
7:COMB2 0.553 139.774 0.332 0.000 0.000 0.000
8:COMB3 -6.820 94.676 6.877 0.000 0.000 0.000
9:COMB4 0.443 103.959 -6.765 0.000 0.000 0.000
547 1:SW 0.014 33.510 0.086 0.000 0.000 0.000
2:DL -0.029 87.726 0.081 0.000 0.000 0.000
3:LL 0.022 12.912 0.041 0.000 0.000 0.000
4:WX -5.938 1.131 6.277 0.000 0.000 0.000
5:WZ 0.077 3.233 -6.359 0.000 0.000 0.000
6:COMB1 -0.021 169.729 0.233 0.000 0.000 0.000
7:COMB2 0.017 166.141 0.266 0.000 0.000 0.000
8:COMB3 -7.112 125.963 7.732 0.000 0.000 0.000
9:COMB4 0.106 128.485 -7.431 0.000 0.000 0.000
548 1:SW 0.009 21.632 0.035 0.000 0.000 0.000
2:DL 0.014 79.222 0.022 0.000 0.000 0.000
3:LL 0.007 4.561 0.013 0.000 0.000 0.000
4:WX -1.138 0.083 4.910 0.000 0.000 0.000
5:WZ 0.016 1.201 -4.868 0.000 0.000 0.000
6:COMB1 0.031 141.196 0.081 0.000 0.000 0.000
7:COMB2 0.038 128.323 0.090 0.000 0.000 0.000
8:COMB3 -1.337 96.342 5.960 0.000 0.000 0.000
9:COMB4 0.047 97.683 -5.774 0.000 0.000 0.000
549 1:SW 0.019 23.853 0.066 0.000 0.000 0.000
2:DL -0.003 84.184 0.057 0.000 0.000 0.000
3:LL 0.021 4.631 0.023 0.000 0.000 0.000
4:WX -5.871 -3.916 5.544 0.000 0.000 0.000
5:WZ 0.118 0.614 -5.620 0.000 0.000 0.000
6:COMB1 0.022 151.253 0.173 0.000 0.000 0.000
7:COMB2 0.053 137.054 0.185 0.000 0.000 0.000
8:COMB3 -7.006 98.091 6.792 0.000 0.000 0.000
9:COMB4 0.181 103.527 -6.605 0.000 0.000 0.000
550 1:SW 0.038 35.279 0.079 0.000 0.000 0.000
2:DL 0.058 92.755 0.078 0.000 0.000 0.000
3:LL 0.029 13.520 0.037 0.000 0.000 0.000
4:WX -5.907 -3.671 6.599 0.000 0.000 0.000
5:WZ 0.119 3.706 -6.606 0.000 0.000 0.000
6:COMB1 0.134 179.248 0.220 0.000 0.000 0.000
7:COMB2 0.161 175.272 0.248 0.000 0.000 0.000
8:COMB3 -6.967 127.049 8.104 0.000 0.000 0.000
9:COMB4 0.264 135.902 -7.741 0.000 0.000 0.000
Job No Sheet No Rev
20
Part
Job Title Ref
Reactions Cont...
551 1:SW -0.054 24.741 0.101 0.000 0.000 0.000
2:DL -0.332 91.145 0.111 0.000 0.000 0.000
3:LL 0.015 4.219 0.041 0.000 0.000 0.000
4:WX -5.881 7.198 5.877 0.000 0.000 0.000
5:WZ 0.172 -0.898 -6.177 0.000 0.000 0.000
6:COMB1 -0.540 162.240 0.298 0.000 0.000 0.000
7:COMB2 -0.439 145.814 0.321 0.000 0.000 0.000
8:COMB3 -7.387 117.998 7.294 0.000 0.000 0.000
9:COMB4 -0.122 108.283 -7.171 0.000 0.000 0.000

Laporan: Perhitungan Struktur

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Laporan: Perhitungan Struktur

Diunggah oleh

Hak Cipta:

Format Tersedia

LAPORAN

BANGUNAN GUDANG 02A

KEL. WINANGUN I, KEC MALALAYANG

1.1 DATA UMUM

1.2 DATA TEKNIK

8. KATEGORI RESIKO BANGUNAN

1.3.2 METODE PERHITUNGAN

2.1 BEBAN YANG DIPERHITUNGKAN

2.2 PERHITUNGAN BEBAN RENCANA

Dari RSA, didapat data sebagai berikut :

2.3 KOMBINASI PEMBEBANAN

2.3.1 KUAT PERLU

U = 1,2 D + 1,6 L + 0,5 (A atau R) (5)

U = 1,2 D + 1,0 L ± 1,6 W + 0,5 (A atau R) (6)

U = 1,2 D + 1,0 L ± 1,0 E atau

1. Kombinasi beban terfaktor yang digunakan dalam metode desain kekuatan

2. 1,2D + 1,6L + 0,5 (Lratau S atau R)

3. 1,2D + 1,6 (Lratau S atau R) + (L atau 0,5W)

4. 1,2D + 1,0W + L + 0,5 (Lr atau S atau R)

5. 1,2D + 1,0E + L + 0,2S

Bila ada beban H, mereka harus dimasukkan sebagai berikut:

Setiap keadaan batas kekuatan yang relevan harus diselidiki.

3. D + (Lr atau S atau R)

4. D + 0,75L + 0,75(LratauS atauR)

5. D + (0,6W atau 0,7E)

6a. D + 0,75L + 0,75(0,6W) + 0,75(LratauS atauR)

6b. D + 0,75L + 0,75(0,7E) + 0,75S

Dimana beban H disajikan, harus dimasukkan sebagai berikut:

 Pondasi : Pondasi Foot Plate P1 = 2.00 x 2.00 (t = 30cm)

(Perpsektif 3D Struktur – Mode : Line Modeling)

(Perpsektif 3D Struktur – Mode 2 : Full Section)

2. Input Berat Sendiri Struktur/Selfweight Load (SW)

3. Input Beban Mati (DL) – DEAD LOAD

Jadi Qt = q1 + q2 = 240 kg/m’ + 30 kg/m’ = 270 kg/m’

(Beban ME,Pumbing + Atap (Uniform LOAD) = 270 Kg/m’)

4. Input Beban Hidup Pelat Lantai (LL) – LIVE LOAD

(Beban Dinding = 1500 Kg/m’)

Bangunan berdiri pada Tanah Sedang (Site Class: D)

3. Faktor Pembesaran Defleksi = 5½

EQX = Beban Gempa Static Ekivalen Direction – X

4.1 ANALISA STRUKTUR

SOLVER USED IS THE IN-CORE ADVANCED MATH SOLVER

TOTAL PRIMARY LOAD CASES = 5, TOTAL DEGREES OF FREEDOM = 6201

Project item Base Plate (BP-1)

Beams and columns

Load effects (equilibrium not required)

Overall check, LE1

Strain check, LE1

Equivalent stress, LE1

A2 LE1 11.2 35.7 103.4 62.6 0.0 45.8 OK

A3 LE1 0.0 - 103.4 0.0 0.0 0.0 OK

A4 LE1 0.0 - 103.4 0.0 0.0 0.0 OK

Shear in contact plane

Item Value Unit Reference

Project item Base Plate (BP-1)

Double fillet: a = 4.5 300.0

Project item Sambungan S1

Beams and columns

Load effects (equilibrium not required)

Overall check, LE1

Strain check, LE1

Equivalent stress, LE1

Detailed result for B1
