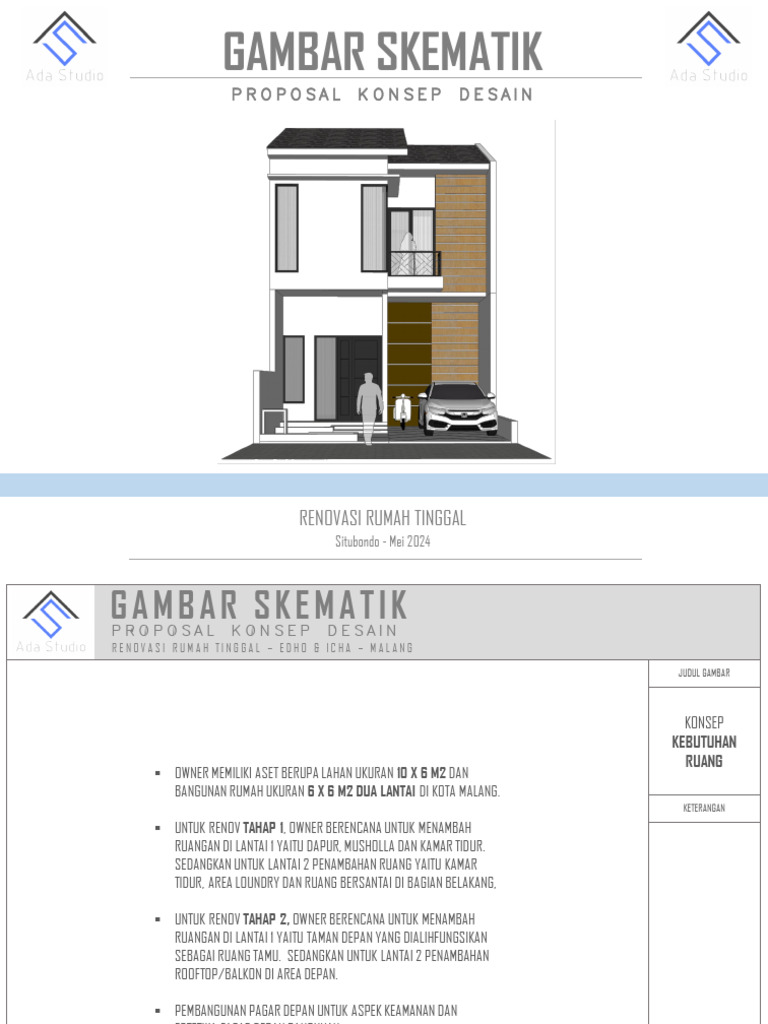

GAMBAR SKEMATIK

PROPOSAL KONSEP DESAIN

EDHO & ICHA - GRAND ARUMBA, KOTA MALANG

RENOVASI RUMAH TINGGAL

Situbondo - Mei 2024
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

KONSEP
KEBUTUHAN
RUANG
 OWNER MEMILIKI ASET BERUPA LAHAN UKURAN 10 X 6 M2 DAN
BANGUNAN RUMAH UKURAN 6 X 6 M2 DUA LANTAI DI KOTA MALANG.
KETERANGAN

 UNTUK RENOV TAHAP 1, OWNER BERENCANA UNTUK MENAMBAH

RUANGAN DI LANTAI 1 YAITU DAPUR, MUSHOLLA DAN KAMAR TIDUR.
SEDANGKAN UNTUK LANTAI 2 PENAMBAHAN RUANG YAITU KAMAR
TIDUR, AREA LOUNDRY DAN RUANG BERSANTAI DI BAGIAN BELAKANG,

 UNTUK RENOV TAHAP 2, OWNER BERENCANA UNTUK MENAMBAH

RUANGAN DI LANTAI 1 YAITU TAMAN DEPAN YANG DIALIHFUNGSIKAN
SEBAGAI RUANG TAMU. SEDANGKAN UNTUK LANTAI 2 PENAMBAHAN
ROOFTOP/BALKON DI AREA DEPAN.

 PEMBANGUNAN PAGAR DEPAN UNTUK ASPEK KEAMANAN DAN

ESTETIKA FASAD DEPAN BANGUNAN.

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

DENAH
LANTAI 1

KETERANGAN

- MENAMBAHKAN RUANG KAMAR

DAN MUSHOLLA DI AREA
BELAKANG RUMAH
- MENAMBAHKAN TINGGI DINDING
PAGAR BELAKANG (TINGGI
AWAL 2 METER)
TANDON - TAMAN DEPAN DIFUNGSIKAN
MENJADI RUANG TAMU.
- MENAMBAHKAN PINTU SAMPING
ALTERNATIF MENGHUBUNGKAN
GARASI MENUJU R. KELUARGA.
- MENAMBAHKAN GWT (GROUND
WATER TANK) DIBAWAH LANTAI
GARASI BAG. BELAKANG.
- RUMAH POMPA+ METERAN
PDAM DIPOSISIKAN DI POJOK
BARAT GARASI.

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

DENAH LANTAI 1 DENAH LANTAI 1 ADA STUDIO Architect
EKSISTING RENCANA
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VOID

DENAH
LANTAI 2

KETERANGAN

- MENAMBAHKAN DAK BETON

DIATAS DAPUR UNTUK RUANG
KAMAR DAN LOUNDRY
- MENAMBAHKAN COR DAK BETON
UNTUK BALKON DI BAGIAN
DEPAN BANGUNAN JUGA
BERFUNGSI SEBAGAI ATAP
GARASI DAN R.TAMU
- MEMBUAT LUBANG VOID DI
AREA LOUNDRY UNTUK
SIRKULASI UDARA DAN
PENCAHAYAAN KE AREA DAPUR
DIBAWAHNYA
- MODIFIKASI JENDELA DEKAT
TANGGA MENJADI PINTU MENUJU
AREA LOUNDRY/ROOFTOP

DENAH LANTAI 2
EKSISTING
PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

DENAH LANTAI 2 ADA STUDIO Architect
RENCANA
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VOID DENAH PERABOT

LANTAI 1
dan
LANTAI 2

KETERANGAN

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

DENAH PERABOT LANTAI 1 DENAH PERABOT LANTAI 2 ADA STUDIO Architect
RENCANA RENCANA
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

KONSEP
GROUND WATER
TANK

KETERANGAN

POSISI GROUND WATER TANK

AREA BELAKANG GARASI

PENANGGUNGJAWAB GAMBAR

DIMENSI GROUND WATER TANK

PxLxT = 150x60x158 ZAQIYUL FUAD, ST.
ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

KONSEP
Pas. Dinding roster untuk aliran LUBANG VOID
udara dari samping/luar
PIPA Cooker Hood langsung
Dinding pas. Bata penutup
dibuang keluar/samping
lubang void, Tinggi = 1 meter KETERANGAN
aliran udara dari atas

Dinding/gypsumboard penutup
PIPA cooker hood & air kotor
Kitchen set penutup PIPA air kotor dari atas
PIPA cooker hood
Cooker Hood
atas kompor

PENANGGUNGJAWAB GAMBAR

KONSEP VOID LANTAI 2 ZAQIYUL FUAD, ST.

LUBA NG UNTUK SIRKULASI
UDARA & CAHAYA
ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

KONSEP
LUBANG VOID
aliran udara
dari atas
KETERANGAN

PIPA air
dari atas

Dinding/cover
penutup PIPA
cooker hood
dan air kotor

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

OPSI 1 ALTERNATIF
LUBANG VOID SEBAGIAN LANTAI LUBANG VOID
PxL = 135 x 65
LANTAI 2

KETERANGAN

OPSI 1
LUBANG VOID FULL LANTAI
PxL = 135 x 2 00

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

D C B
DENAH ATAP

KETERANGAN

- ATAP KAMAR TIDAK MEMAKAI

GENTENG, KARENA KEMIRINGAN
ATAP YG RELATIF DATAR, ATAP
GENTENG AKAN RAWAN BOCOR,
SEHINGGA ATAP MENGGUNAKAN

A
BAHAN U-PVC DOUBLE LAYER.
SEDANGKAN KALAU MEMAKAI
ATAP GENTENG, MAKA SUDUT
KEMIRINGAN HARUS TINGGI ,
DAMPAKNYA PLAFOND RUANGAN
KAMAR AKAN SANGAT RENDAH.
- UNTUK ATAP U-PVC RESIKO
SUARA BERISIK MINIM, APALAGI
KALAU DI DALAM RUANGAN
A : ATAP GENTENG EKSISTING MENGGUNAKAN PLAFOND.
- ATAP LOUNDRY MENGGUNAKAN
B : ATAP KAMAR HOLLOW GALVANISH DAN ATAP
- rangka Hollow Galvalum POLYCARBONATE. DIBAGI JADI 2
- atap U-PVC double layer YAITU KANOPI STATIS DAN
KANOPI DINAMIS BUKA-TUTUP.
C : KANOPI BUKA TUTUP
- rangka Hollow Galvanish cat Putih PENANGGUNGJAWAB GAMBAR
- atap Polycarbonate bening
D : KANOPI STATIS
DENAH ATAP - rangka Hollow Galvanish cat Putih ZAQIYUL FUAD, ST.
RENCANA
- atap Polycarbonate reyben/gelap transparan ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

KONSEP
KANOPI
U-PVC double layer
Polycarbonate REYBEN/
Polycarbonate BENING
LOUNDRY
GELAP TRANSPARAN

KETERANGAN

KANOPI TERTUTUP

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

KANOPI TERBUKA ADA STUDIO Architect
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

RENCANA
KANOPI &
TALANG AIR

KETERANGAN

KANOPI TERTUTUP

TALANG SENG - Uk. 20 x 40 cm

air dibuang melalui 2 lubang pipa kanan dan kiri karena
talang ini menampung aliran dari atap belakang dan kanopi

PIPA PVC 3”
PIPA PVC 3”

PIPA PEMBUANGAN
PENANGGUNGJAWAB GAMBAR
COOKER HOOK DAPUR

ZAQIYUL FUAD, ST.

KANOPI TERBUKA ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

KONSEP
PERUBAHAN
KUSEN

KETERANGAN

KETERANGAN :
KUSEN JENDELA KAMAR DI SEBELAH TANGGA DIUBAH MENJADI
PINTU MENUJU AREA LOUNDRY DAN RUNG BERSANTAI BELAKANG,
KUSEN JENDALA KACA MATI KAMAR DIMODIFIKASI MENJADI
JENDELA HIDUP UNTUK SIRKULASI UDARA KE DALAM KAMAR.

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

TAMPAK DEPAN
BANGUNAN

KETERANGAN

PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

TAMPAK DEPAN TAMPAK DEPAN ADA STUDIO Architect
EKSISTING RENCANA
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VIEW FASADE
BANGUNAN

KETERANGAN

PENANGGUNGJAWAB GAMBAR

TAMPAK DEPAN TAMPAK DEPAN ZAQIYUL FUAD, ST.

EKSISTING RENCANA ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

ALTERNATIF
GERBANG/
PAGAR GARASI

KETERANGAN

OPSI 1 OPSI 2 OPSI 3

TANPA PAGAR/GERBANG PAGAR/GERBANG SLIDING PAGAR/GERBANG LIPAT PENANGGUNGJAWAB GAMBAR
geser kearah pot lipat kearah barat
(posisi rel pagar ada di belakang pot) (ketika mobil parkir mundur, mobil maju
ke Timur, lalu masuk mundur, posisi pagar ZAQIYUL FUAD, ST.
di barat tidak menghalangi haluan) ADA STUDIO Architect
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VIEW
INTERIOR

KETERANGAN

VIEW GARASI
RENCANA

PENANGGUNGJAWAB GAMBAR

VIEW GARASI
RENCANA
ZAQIYUL FUAD, ST.
ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

ALTERNATIF
ROSTER
R.TAMU

KETERANGAN

VIEW GARASI
RENCANA

OPSI 1 OPSI 2
PASANGAN ROSTER PASANGAN ROSTER
PADA BAGIAN LENGKUNG SAJA DINDING LURUS dan LENGKUNG
LxT = 90 x 340 LxT = 180 x 340 PENANGGUNGJAWAB GAMBAR
Jumlah Roster = 153 bh Jumlah Roster = 306 bh

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

DESAIN
KOMPARTEMEN
CARPORT

KETERANGAN

VIEW KOMPARTEMEN CARPORT PENANGGUNGJAWAB GAMBAR

RANGKA : M ULTIP LEK 15 m m
FINSIHING : HP L TA CO
DIMENSI P x L x T
BOX : 55 x 20 x 180 ZAQIYUL FUAD, ST.
AMBALAN : 142 x 35 x 2 ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VIEW
INTERIOR

KETERANGAN
VIEW RUANG TAMU
RENCANA

VIEW RUANG TAMU

RENCANA
PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VIEW
INTERIOR
VIEW RUANG TV
RENCANA

KETERANGAN

VIEW RUANG TV
RENCANA
PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VIEW
INTERIOR
VIEW DAPUR
RENCANA
KETERANGAN

VIEW DAPUR
RENCANA
PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
 GP RAO PMOBS AAL RK OSN SKEEP MDAE STA IINK
RE NOVA S I RUM A H TI NG GA L – E DHO & ICHA – M A LA NG

JUDUL GAMBAR

VIEW
BALKON
VIEW BALKON DEPAN DEPAN
RENOVA SI TA HA P 2

KETERANGAN

VIEW BALKON DEPAN

RENOVA SI TA HA P 2
PENANGGUNGJAWAB GAMBAR

ZAQIYUL FUAD, ST.

ADA STUDIO Architect
