CMOS

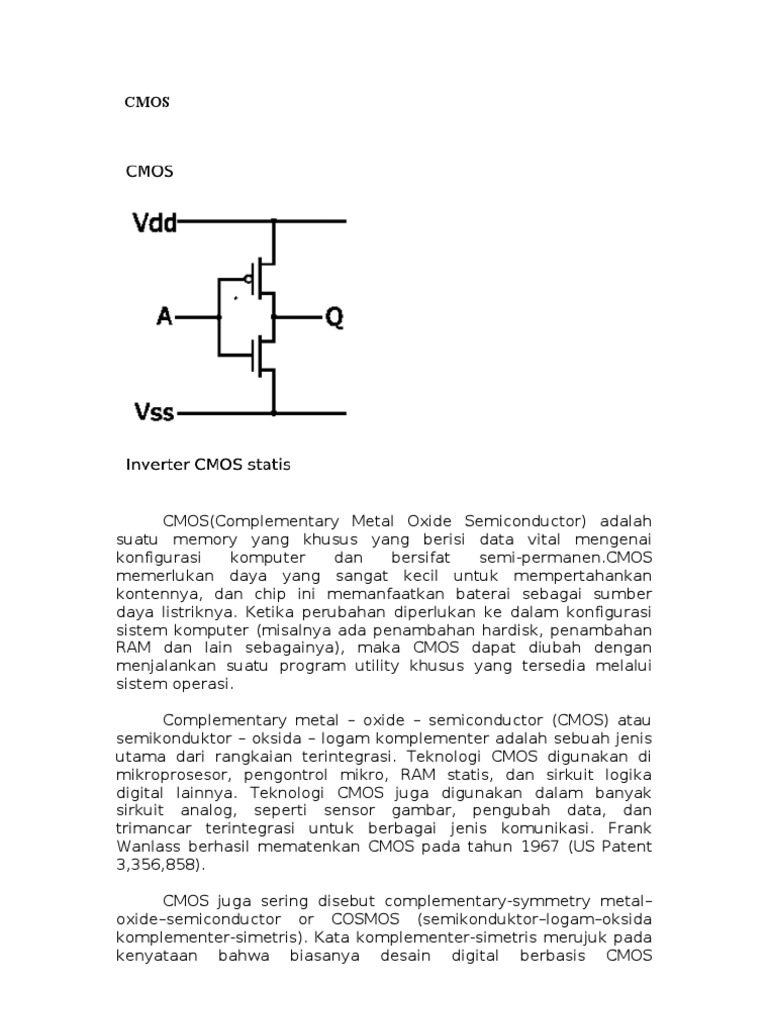

CMOS(Complementary Metal Oxide Semiconductor) adalah suatu memory yang khusus yang berisi data vital mengenai konfigurasi komputer dan bersifat semi-permanen.CMOS memerlukan daya yang sangat kecil untuk mempertahankan kontennya, dan chip ini memanfaatkan baterai sebagai sumber daya listriknya. Ketika perubahan diperlukan ke dalam konfigurasi sistem komputer (misalnya ada penambahan hardisk, penambahan RAM dan lain sebagainya), maka CMOS dapat diubah dengan menjalankan suatu program utility khusus yang tersedia melalui sistem operasi. Complementary metal oxide semiconductor (CMOS) atau semikonduktor oksida logam komplementer adalah sebuah jenis utama dari rangkaian terintegrasi. Teknologi CMOS digunakan di mikroprosesor, pengontrol mikro, RAM statis, dan sirkuit logika digital lainnya. Teknologi CMOS juga digunakan dalam banyak sirkuit analog, seperti sensor gambar, pengubah data, dan trimancar terintegrasi untuk berbagai jenis komunikasi. Frank Wanlass berhasil mematenkan CMOS pada tahun 1967 (US Patent 3,356,858). CMOS juga sering disebut complementary-symmetry metal oxidesemiconductor or COSMOS (semikonduktorlogamoksida komplementer-simetris). Kata komplementer-simetris merujuk pada kenyataan bahwa biasanya desain digital berbasis CMOS

menggunakan pasangan komplementer dan simetris dari MOSFET semikonduktor tipe-p dan semikonduktor tipe-n untuk fungsi logika. Dua karakter penting dari CMOS adalah kekebalan desahnya yang tinggi dan penggunaan daya statis yang rendah. Daya hanya diambil saat transistor dalam CMOS berpindah diantara kondisi hidup dan mati. Akibatnya, peranti CMOS tidak menimbulkan bahang sebanyak sirkuit logika lainnya, seperti logika transistortransistor (TTL) atau logika NMOS, yang hanya menggunakan peranti tipe-n tanpa tipe-p. CMOS juga memungkinkan chip logika dengan kepadatan tinggi dibuat. Kalimat "metaloxidesemiconductor" atau semikonduktorlogam oksida adalah sebuah sebutan pada struktur fisik beberapa transistor efek medan, memiliki gerbang elektroda logam yang terletak diatas isolator oksida logam, yang juga berada diatas bahan semikonduktor. Aluminium digunakan pertama kali, tetapi sekarang digunakan bahan polisilikon. Gerbang logam lain dibuat seiring kedatangan material dielektrik permitivitas tinggi didalam proses pembuatan CMOS, seperti yang diumumkan oleh IBM dan Intel untuk node 45 nanometer dan lebih kecil [1]. Detail teknis "CMOS" merujuk pada desain sirkuit digital tertentu, dan proses-proses yang digunakan untuk mengimplementasikan sirkuit tersebut dalam rangkaian terintegrasi. Sirkuit CMOS memboroskan lebih sedikit daya saat statis, dan memungkinkan penempatan sirkuit yang lebih padat daripada teknologi lain yang mempunyai fungsi sama. Saat keuntungan ini menjadi lebih diinginkan, proses CMOS dan variannya mendominasi sirkuit digital terintegrasi modern. Sirkuit CMOS menggunakan kombinasi MOSFET tipe-n dan tipe-p untuk mengkonstruksi gerbang logika dan sirkuit digital yang ditemui di komputer, peralatan komunikasi, dan peralatan pemroses sinyal. Walaupun logika CMOS dapat dibangun dari komponen terpisah (seperti pada proyek pemula), biasanya produk CMOS adalah rangkaian terintegrasi yang terdiri dari jutaan transistor pada sepotong silikon seluas antara 0,1 hingga 4 sentimeter persegi. Peranti tersebut biasanya disebut dengan chip, sedangkan untuk perindustrian juga disebut dengan die (tunggal) atau dice (jamak). Komposisi Prinsip utama dibalik sirkuit CMOS yang menjadikannya dapat digunakan untuk gerbang logika adalah penggunaan MOSFET tipe-p dan tipe-n untuk membuat jalan menuju keluaran dari sumber tegangan atau ground. Ketika jalan menuju keluaran dibuat dari

sumber tegangan, sirkuit ini disebut pull-up. Di lain pihak, sirkuit dinyatakan pull-down jika jalan menuju keluaran dibuat dari ground.

Sirkuit CMOS didesain sedemikian rupa sehingga semua transistor PMOS harus mempunyai masukan dari sumber tegangan ataupun dari transistor PMOS lainnya. Sama dengan hal itu, semua transistor NMOS harus mempunyai masukan dari ground atau transistor NMOS lainnya. Komposisi dari transistor PMOS menimbulkan resistansi rendah ketika tegangan rendah dikenakan padanya, dan resistansi tinggi ketika tegangan tinggi dikenakan padanya. Di lain pihak, komposisi dari transistor NMOS mengakibatkan resistansi tinggi ketika tegangan rendah dikenakan padanya, dan resistansi rendah ketika tegangan tinggi dikenakan padanya. Gambar di kiri menunjukkan apa yang terjadi jika sebuah masukkan disambungkan ke transistor PMOS dan transistor NMOS. Ketika tegangan masukan A rendah, transistor NMOS mempunyai resistansi tinggi sehingga mencegah tegangan untuk bocor ke ground, sedangkan transistor PMOS mempunyai resistansi rendah sehingga memungkinkan sumber tegangan untuk memindahkan tegangan menuju ke keluaran melalui transistor PMOS. Keluaran seharusnya menunjukkan tegangan tinggi (logika 1). Di lain pihak, ketika tegangan di masukan A tinggi, transistor PMOS akan memiliki resistansi tinggi sehingga menghalangi sumber tegangan dari keluaran, sedangkan transistor NMOS mempunyai resistansi rendah yang memungkinkan keluaran untuk membuang ke ground. Ini akan menyebabkan keluaran menunjukkan tegangan rendah (logika 0). Singkatnya, keluaran transistor PMOS dan NMOS selalu komplementer. Karenanya, keluaran sirkuit CMOS pada dasarnya adalah pembalikan dari masukan.

Kejodohan Karakteristik penting dari sirkuit CMOS adalah kejodohan antara transistor PMOS dan transistor NMOS. Sebuah sirkuit CMOS didesain sehingga selalu ada jalur dari keluaran ke salah satu sumber tegangan atau ground. Untuk menyelesaikannya, kombinasi dari semua jalur ke sumber tegangan hapus merupakan komplemen dari jalur ke ground. Ini dapat diselesaikan dengan mudah dengan menentukan salah satu adalah NOT lainnya. Logika bekerja berdasarkan hukum De Morgan sehingga transistor PMOS paralel ekivalen dengan transistor NMOS seri, sedangkan transistor PMOS seri ekivalen dengan transistor NMOS paralel.

Fungsi logika yang lebih kompleks seperti AND dan OR memerlukan manipulasi jalur diantara gerbang untuk membuat logika. Ketika sebuah jalur yang terdiri dari dua transistor seri, lalu semua transistor hapus mempunyai resistansi rendah untuk membiarkan tegangan melewatinya, menunjukkan sebuah gerbang AND. Ketika sebuah jalur terdiri dari dua transistor paralel, lalu salah satu transistor harus mempunyai resistansi rendah untuk membiarkan tegangan melewatinya, menunjukkan gerbang OR. Diperlihatkan di kanan adalah diagram sirkuit dari gerbang NAND di logika CMOS. Jika semua masukan A dan B tinggi, dan semua transistor NMOS (separuh bawah) akan menghantar, dan transistor PMOS (separuh atas) tidak menghantar, dan sebuah jalur akan terbentuk antara keluaran dan Vss (ground), membuat keluaran rendah. Jika salah satu masukan A atau B rendah, salah satu transistor NMOS tidak akan menghantar, sedangkan salah satu

transistor NMOS akan menghantar, dan jalur akan terbentuk antara keluaran dan Vdd (sumber tegangan), membuat keluaran tinggi. Sebuah keunggulan logika CMOS daripada logika NMOS adalah semua pensakelaran antara rendah-tinggi dan tinggi-rendah adalah cepat karena transistor pull-up memiliki resistansi rendah saat dihidupkan, tidak seperti resistor beban di logika NMOS. Untuk tambahan, sinyal keluaran mengayun penuh diantara catu positif dan negatif. Sinyal yang kuat dan simetris ini membuat CMOS lebih kebal terhadap desah. Perhitungan kekomplekan Untuk desain sel standar digital, atau langsung saja utuk CMOS, sebuah ukuran yang umum untuk menentukan kekomplekan suatu desain logika adalah gerbang ekivalen (GE). Daya: pensakelaran dan bocoran Logika CMOS memboroskan lebih sedikit daya dibandingkan dengan logika NMOS karena CMOS hanya memboroskan daya hanya saat pensakelaran ("daya dinamis"). Pada proses 90 nanometer modern, pensakelaran keluaran memerlukan waktu 120 pikosekon, dan berulang setiap sepuluh nanosekon. Logika NMOS memboroskan daya ketika keluaran rendah ("daya statis"), karena terdapat jalur dari Vdd ke Vss melalui resistor beban dan jaringan tipe-n. Sirkuit CMOS memboroskan daya dengan mengisi kapasitas liar ketika pensakelaran. Muatan yang bergerak adalah perkalian antara kapasitas liar dengan perubahan tegangan. Kalikan dengan frekuensi pensakelaran untuk mendapatkan arus borosan, dan kalikan dengan tegangan lagi untuk mendapatkan borosan daya karakteristik peranti CMOS P = CV2f. Sebuah borosan daya yang lain ditemukan pada 1990-an saat kabel pada chip menjadi lebih panjang dan lebih tipis. Gerbang CMOS pada ujung kabel tersebut menerima transisi masukan yang lambat. Ditengah-tengah transisi masukan, semua transistor baik NMOS ataupun PMOS untuk sementara hidup bersamaan, dan arus mengalir langsung dari Vdd ke Vss. Daya yang digunakan disebut daya "linggis". Desain yang hati-hati dimana menghindari kawat penggerak yang terlalu panjang mengurangi borosan ini, dan sekarang daya linggis selalu lebih rendah daripada daya pensakelaran. Baik transistor NMOS ataupun PMOS memiliki gerbang sumber tegangan tahan. Desain CMOS yang beroperasi pada

tegangan catu yang jauh lebih tinggi dari tegangan tahan (Vdd lebih dari 5 V, dan Vth untuk transistor NMOS dan PMOS adalah 700 mV). Untuk mempercepat desain, produsen beralih ke bahan gerbang yang memiliki tegangan tahan yang lebih rendah. Sebuah transistor NMOS modern dengan Vth of 200 mV memiliki kebocoran arus pratahan yang signifikan. Desain yang berusaha mengoptimalkan proses pembuatan untuk borosan daya minimum selama operasi telah menekan Vth sehingga bocoran arus kira-kira sama dengan daya pensakelaran. Sebagai akibatnya, peranti tersebut memboroskan daya walaupun tidak terjadi pensakelaran. Pengurangan bocoran daya menggunakan bahan baru dan desain sistem sangat dibutuhkan untuk menjaga eksistensi CMOS. Pabrikan memandang pengenalan dielektrik permitivitas tinggi untuk mengatasi bocoran arus pada gerbang dengan mengganti silikon dioksida dengan bahan yang mempunyai permitivitas lebih tinggi. CMOS analog Disamping penggunaan digital, teknologi CMOS juga digunakan untuk penggunaan analog. Sebagai contoh adalah IC opamp CMOS. Teknologi CMOS juga sering digunakan untuk penggunaan frekuensi radio. Sesungguhnya,teknologi CMOS juga digunakan untuk sirkuit terintegrasi sinyal campuran (analog+digital). Rentang suhu Peranti CMOS konvensional bekerja antara suhu -55 C hingga +125 C. Ada juga kemungkinan CMOS silikon dapat bekerja hingga 40 kelvin.

NMOS dan PMOS

Transistor MOSFET dalam berbagai referensi disingkat dengan nama transistor MOS. Dua jenis tipe n atau p dibedakan dengan nama NMOS dan PMOS. Simbol untuk menggambarkan MOS tipe depletion-mode dibedakan dengan tipe enhancement-mode. Pembedaan ini perlu untuk rangkaian-rangkaian rumit yang terdiri dari kedua jenis transistor tersebut. Transistor MOS adalah tipe transistor yang paling banyak dipakai untuk membuat rangkaian gerbang logika. Ratusan bahkan

ribuan gerbang logika dirangkai di dalam sebuah IC (integrated circuit) menjadi komponen yang canggih seperti mikrokontroler dan mikroposesor. Contoh gerbang logika yang paling dasar adalah sebuah inverter. Gerbang NOT Inverter MOS Gerbang inverter MOS di atas terdiri dari 2 buah transistor Q1 dan Q2. Transistor Q1 adalah transistor NMOS depletion-mode yang pada rangkaian ini berlaku sebagai beban RL untuk transistor Q2. Seperti yang sudah dimaklumi, beban RL ini tidak lain adalah resistansi RDS(on) dari transistor Q1. Transistor Q2 adalah transistor NMOS enhancement-mode. Di sini transistor Q2 berfungsi sebagai saklar (switch) yang bisa membuka atau menutup (ON/OFF). Transistor ON atau OFF tergantung dari tegangan input. Jika tegangan input A = 0 volt (logik 0), maka saklar Q2 membuka dan tegangan output Y = VDD (logik 1). Dan sebaliknya jika input A = VDD (logik 1) maka saklar menutup dan tegangan output Y = 0 volt (logik 0). Inverter ini tidak lain adalah gerbang NOT, dimana keadaan output adalah kebalikan dari input. Gerbang dasar lainnya dalah seperti gerbang NAND dan NOR. Contoh diagram berikut adalah gerbang NAND dan NOR yang memiliki dua input A dan B. Bagaimana caranya membuat gerbang AND dan OR. Tentu saja bisa dengan menambahkan sebuah inverter di depan gerbang NAND dan NOR. Transistor CMOS CMOS adalah evolusi dari komponen digital yang paling banyak digunakan karena memiliki karakteristik konsumsi daya yang sangat kecil. CMOS adalah singkatan dari Complementary MOS, yang strukturnya terdiri dari dua jenis transistor PMOS dan NMOS. Keduanya adalah transistor MOS tipe enhacement-mode. Inverter gerbang NOT dengan struktur CMOS adalah seperti gambar yang berikut ini. Beban RL yang sebelumnya menggunakan transistor NMOS tipe depletion-mode, digantikan oleh transistor PMOS enhancement-mode.

Gerbang NOT inverter CMOS Namun disini Q1 bukan sebagai beban, tetapi kedua transistor berfungsi sebagai complementrary switch yang bekerja

bergantian. Jika input 0 (low) maka transistor Q1 menutup dan sebaliknya Q2 membuka, sehingga keluaran tersambung ke VDD (high). Sebaliknya jika input 1 (high) maka transistor Q1 akan membuka dan Q2 menutup, sehingga keluaran terhubung dengan ground 0 volt (low). Penutup Transistor FET termasuk perangkat yang disebut voltagecontrolled device yang mana tegangan masukan (input) mengatur arus keluaran (output). Pada transistor FET, besar tegangan gatesource (VGS) menentukan jumlah arus yang dapat mengalir antara drain dan source. Transistor MOSFET yang dikenal dengan sebutan transistor MOS umumnya gampang rusak. Ada kalanya karena tegangan gate yang melebihi tegangan VGS(max). Karena lapisan oksida yang amat tipis, transistor MOS rentan terhadap tegangan statik (static voltage) yang bisa mencapai ribuan volt. Untuk itulah biasanya MOS dalam bentuk transistor maupun IC selalu dikemas menggunakan anti static.Terminal atau kaki-kakinya di hubung singkat untuk menghindari tegangan statik ini. Transistor MOS yang mahal karena RDS(on) yang kecil, biasanya dilengkapi dengan zener didalamnya. Zener diantara gate dan source ini berfungsi sebagai proteksi tegangan yang berlebih. Walapun zener ini sebenarnya akan menurunkan impedansi input gate, namun cukup seimbang antara performance dan harganya itu.
