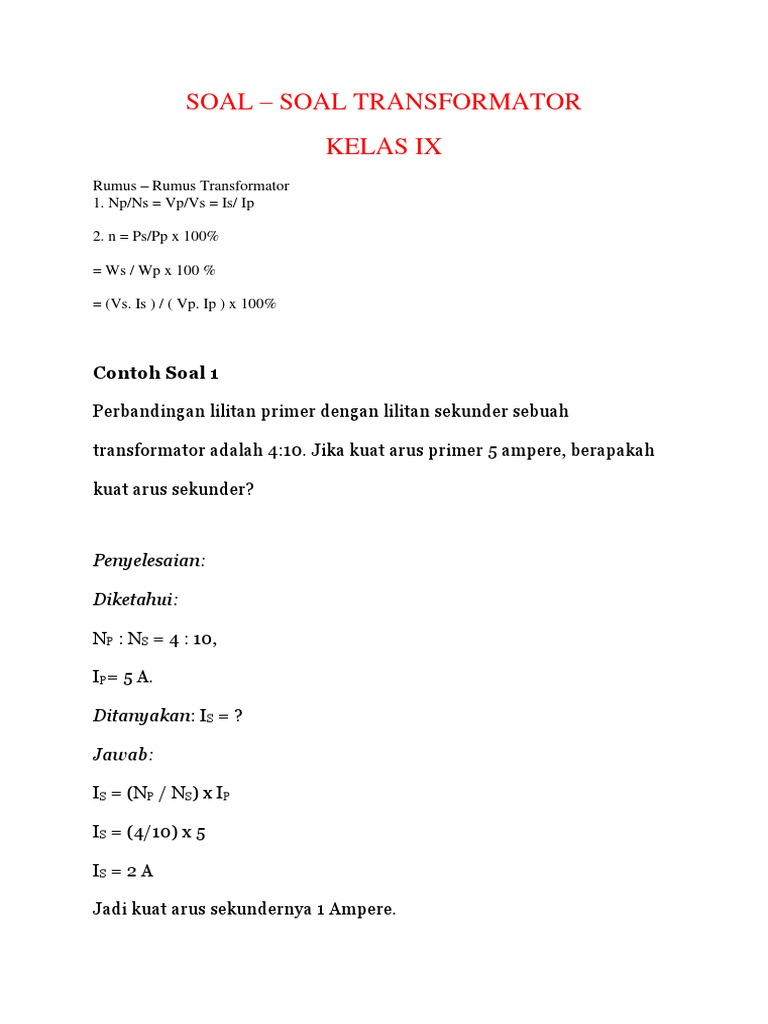

KELAS IX
Rumus – Rumus Transformator
1. Np/Ns = Vp/Vs = Is/ Ip
2. n = Ps/Pp x 100%
= Ws / Wp x 100 %
Contoh Soal 1
Penyelesaian:
Diketahui:
NP : NS = 4 : 10,
IP= 5 A.
Ditanyakan: IS = ?
Jawab:
IS = (NP / NS) x IP
IS = (4/10) x 5
IS = 2 A
menjadi 120 V. Hitunglah kuat arus primer, jika kuat arus sekunder 0,6
A dan hitunglah jumlah lilitan sekunder, jika jumlah lilitan primer 300.
Penyelesaian:
Diketahui:
Vp = 12 V
Is = 0,6 A
Vs = 120 V
Np = 300
Jawab:
Vp/Vs = Is/Ip
Ip = (Vs/Vp) x Is
Ip = 6 A
Vp/Vs = Np/Ns
Ns = (Vs/Vp) x Ns
Jadi, kuat arus primernya 0,6 A dan kumparan sekunder terdiri atas
3.000 lilitan.
Contoh Soal 3
Penyelesaian:
Diketahui:
Vp = 100 V
Ip = 10 A
Np : Ns = 1 : 25
Jawab:
Vp/Vs = Np/Ns
Vs = (Ns/Np) x Vp
Vs = (25/1) x 100 V
Vs = 2.500 V
Np/Ns = Is/Ip
Is = (Np/Ns) x Ip
Is = (1/25) x 10 A
Is = 0,4 A
2.Sebuah transformator memiliki jumlah lilitan primer dan sekunder adalah 15000 lilitan dan
300 lilitan jika kumparan primer transfomator diberi tegangan 220 volt , berapakah tegangan
yang dihasilkan transformator?
3. Sebuah transformator memiliki jumlah lilitan primer 15000 lilitan jika dikehendaki
menghasilkan tegangan 50 V dan kumparankumparan primer transfomator diberi tegangan
220 volt , berapakah lilitan sekunder kumparan ?
5. Sebuah trafo memiliki lilitan primer 5000 lilit dan lilitan sekunder 2000 lilit. Jika trafo
menghasilkan kuat arus 15 A berapakah kuat arus pada kumparan sekunder?
6. Sebuah trafo dihubungkan dengan sumber arus 12 A. Trafo memiliki kumparan primer dan
sekunder dengan jumlah lilitan masing – masing 4000 lilit dan 6ooo lilit. Berapakah kuat arus
yang dihasilkan trafo ?
Efisiensi transformator
Contoh soal:
Sebuah transformator efisiensinya 40 % Kumparan primer BERtegangan 240 V dan tegangan
sekunder 120V. Jika kuat arus pada kumparan primer 6 A, berapakah kuat arus pada
kumparan sekunder ?
Jawaban:
Dik: η = .40%
Vp= 240 V
Vs= 120 V
Ip= 6 A
Is= . . . A?
= ( Vs x Is : Vp x Ip ) x 100 %
40%= (120.Is : 240.6) . 100 %
0,4 = ( 120 Is : 1440 )
Is =1440 x 0,4 : 120
= 12 x 0,4 = 4,8 A
3. Timbulnya gaya gerak listrik pada kedua ujung kumparan disebabkan terjadi
perubahan . . .
A. Tegangan
B. Jumlah garis-gar gaya magnet
C. Jumlah lilitan
D. Arus listrik
4. Berikut ini yang bukan merupakan faktor yang mempengaruhi besar GGL induksi
yaitu . . . .
A. Banyaknya lilitan
B. Kecepatan perubahan medan magnet
C. Kekuatan magnet
D. Posisi magnet harus vertikal
5. Gambar berikut yang dapat menimbulkan GGL induksi paling besar adalah ….
13. Sebuah transformator mempunyai kumparan primer dan sekunder dengan jumlah
lilitan masing-masing 500 dan 5000, dihubungkan dengan jaringan bertegangan arus
bolak-balik 220 V. Berapakah tegangan keluarannya?
A. 820 volt
B. 1.100 volt
C. 2.200 volt
D. 22.000 volt
14. Sebuah trafo dengan jumlah lilitan primer 4000 lilitan dan lilitan sekunder 2000
lilitan. Apabila trafo dihubungkan dengan sumber tegangan 220 volt maka besar
tegangan yang dihasilkan trafo adalah ….
A. 110 volt
B. 220 volt
C. 440 volt
D. 880 volt
15, Ketika merancang sebuah transformator, agar dihasilkan tegangan sekunder 220
Volt dari tegangan primer 110 volt, maka perbandingan jumlah lilitan sekunder
dengan lilitan primer adalah ...
A. 2 : 3
B. 3 : 2
C. 6 : 12
D. 12 : 6
17. Sebuah transformator memiliki 4000 lilitan pada kumparan primernya dan
dihubungkan dengan jaringan listrik bertegangan 240 volt. Jika pada tegangan
sekunder sebesar 12 volt maka jumlah lilitan pada kumparan sekunder adalah ....
A. 125 lilitan
B. 150 lilitan
C. 200 lilitan
D. 350 lilitan
18. Sebuah transformator memiliki 5000 lilitan pada kumparan primernya dan
dihubungkan dengan jaringan listrik dengan kuat arus primer 6 A. Jika arus
sekunder sebesar 4 A maka jumlah lilitan pada kumparan sekunder adalah ....
A. 4.000 lilitan
B. 5.550 lilitan
C. 7.500 lilitan
D. 8.750 lilitan
19. Sebuah transformator mempunyai kumparan primer dan sekunder dengan jumlah
lilitan masing-masing 6000 dan 4000, dihubungkan dengan jaringan listrik dengan
arus primer sebesar 4 ampere. Besar kuat arus sekunder yang dihasilkan adalah ....
A. 2 ampere
B. 4 ampere
C. 6 ampere
D. 8 ampere
20. Sebuah trafo dihubungkan dengan sumber tegangan primer sebesar 220 volt dan
kuat arus primer sebesar 2 ampere. Apabila trafo tersebut menghasilkan tegangan
skunder 110 volt maka kuat arus pada kumparan sekunder adalah ….
A. 10 ampere
B. 8 ampere
C. 6 ampere
d. 4 ampere
