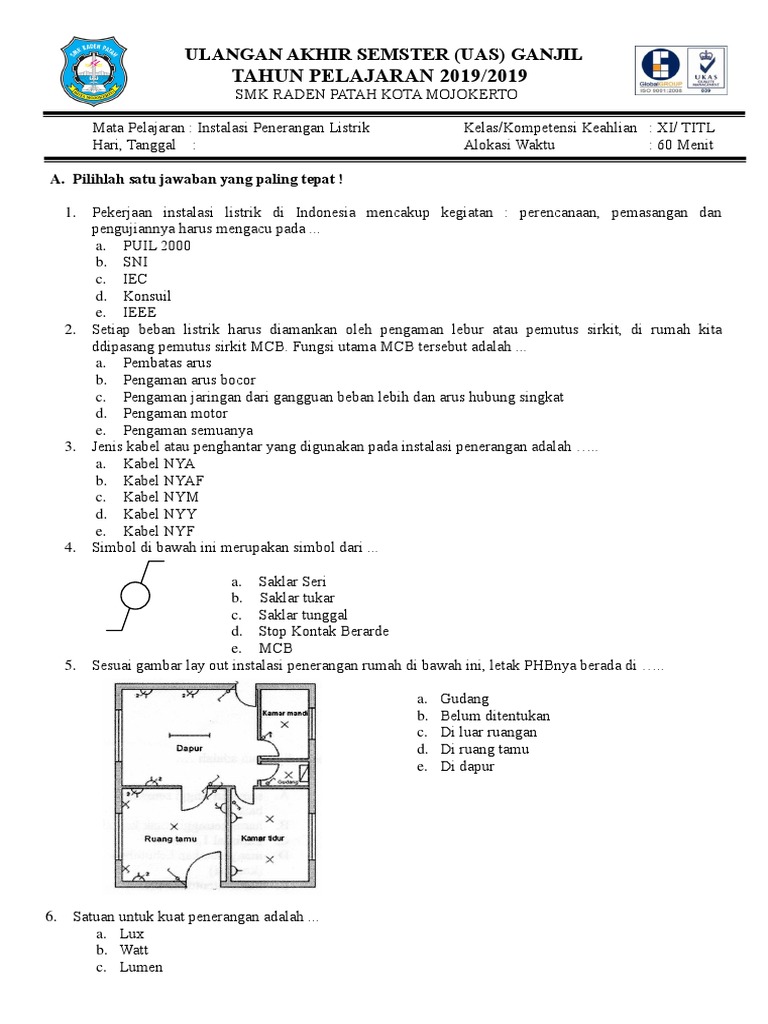

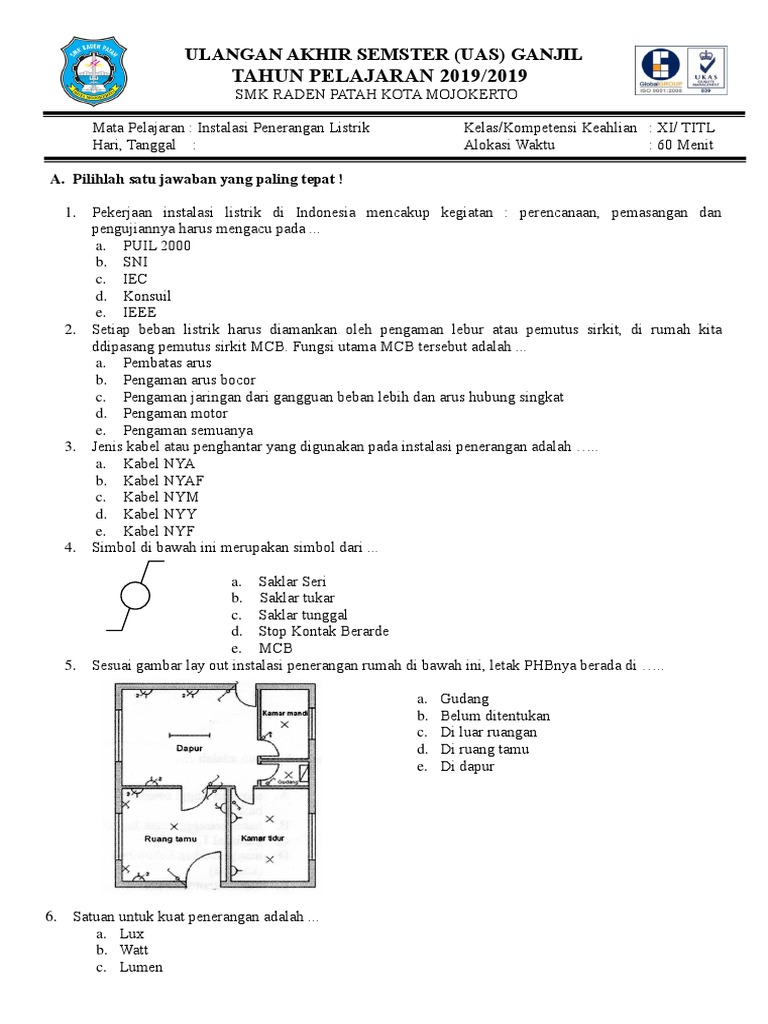

ULANGAN AKHIR SEMSTER (UAS) GANJIL

TAHUN PELAJARAN 2019/2019

SMK RADEN PATAH KOTA MOJOKERTO

Mata Pelajaran : Instalasi Penerangan Listrik Kelas/Kompetensi Keahlian : XI/ TITL

Hari, Tanggal : Alokasi Waktu : 60 Menit

A. Pilihlah satu jawaban yang paling tepat !

1. Pekerjaan instalasi listrik di Indonesia mencakup kegiatan : perencanaan, pemasangan dan

pengujiannya harus mengacu pada ...
a. PUIL 2000
b. SNI
c. IEC
d. Konsuil
e. IEEE
2. Setiap beban listrik harus diamankan oleh pengaman lebur atau pemutus sirkit, di rumah kita
ddipasang pemutus sirkit MCB. Fungsi utama MCB tersebut adalah ...
a. Pembatas arus
b. Pengaman arus bocor
c. Pengaman jaringan dari gangguan beban lebih dan arus hubung singkat
d. Pengaman motor
e. Pengaman semuanya
3. Jenis kabel atau penghantar yang digunakan pada instalasi penerangan adalah …..
a. Kabel NYA
b. Kabel NYAF
c. Kabel NYM
d. Kabel NYY
e. Kabel NYF
4. Simbol di bawah ini merupakan simbol dari ...

a. Saklar Seri
b. Saklar tukar
c. Saklar tunggal
d. Stop Kontak Berarde
e. MCB
5. Sesuai gambar lay out instalasi penerangan rumah di bawah ini, letak PHBnya berada di …..

a. Gudang
b. Belum ditentukan
c. Di luar ruangan
d. Di ruang tamu
e. Di dapur

6. Satuan untuk kuat penerangan adalah ...

a. Lux
b. Watt
c. Lumen
 d. Candela
e. Volt ampere
7. Pada instalasi penerangan satu grup maksimal terdapat …..
a. 6 titik d. 4 titik
b. 8 titik e. 12 titik
c. 10 titik
8.

Dari gambar di atas jumlah titik yang ada berjumlah ...

a. 2 titik d. 5 titik
b. 3 titik e. 6 titik
c. 4 titik
9. Saklar yang digunakan untuk menyalakan dan matikan satu buah lampu dari dua buah tempat yang
berbeda adalah jenis …..
a. Saklar tunggal
b. Saklar seri
c. Saklar tukar
d. Stop kontak/kontak kotak
e. Saklar deret
10. Simbol pelaksanaan di bawah ini yang bisa digunakan untuk menyalakan 2 buah lampu bergantian
adalah ...

a. b. c. d. e.

11. Perhatikan simbol salah satu sakalr di bawah ini!

Saklar di samping dalam pelaksanaannya membutuhkan kabel sejumlah ...

a. 2 buah d. 5 buah
b. 3 buah e. 6 buah
c. 4 buah
12. Gambar di bawah ini merupakan simbol dari ...

a. Stop kontak
b. Saklar tukar
c. Saklar ganda
d. Saklar seri
e. Saklar tunggal
13. APP dalam intalasi penerangan listrik merupakan singkatan dari ...
a. Alat penerangan dan pengaman
b. Alat pembatas dan pembagi
c. Alat pengukur dan penerangan
d. Alat pengukur dan pembatas
e. Alat penerangan dan pembatas
14. Gambar di bawah ini merupakan simbol dari ...

a. Stop kontak berarde

b. Stop kontak tanpa arde
c. Saklar tunggal
d. Saklar seri
e. Saklar tukar
15. Berdasarkan simbol pada stop kontak berarde jumlah kabel yang terpasang berjumlah 3 yang terdiri
dari ...
a. Fasa sumber, fasa lampu dan netral
b. Fasa sumber, fasa lampu, dan fasa lampu
c. Fasa sumber, netral, dan ground
d. Fasa lampu, netral, dan ground
e. Fasa sumber, netral, dan ground
16. Pada gambar pelaksanaan garis yang disimbolkan dengan garis lurus-putus-titik adalah simbol dari ...
a. Fasa sumber
b. Fasa lampu
c. Fasa
d. Netral
e. ground
17. Perhatikan gambar pelaksanaan di bawah ini !

L N

GND

Dari gambar diatas jumlah saklar tunggal yang digunakan sebanyak ...
a. 2 buah d. 5 buah
b. 3 buah e. 6 buah
c. 4 buah
18. Perhatikan gambar pelaksanaan di bawah ini !

L N

GND

Dari gambar pelaksanaan di atas jumlah stop kontak/kontak kotak yang digunakan adalah ...
a. 2 buah d. 5 buah
b. 3 buah e. 6 buah
c. 4 buah
19. Simbol di bawah ini yang digunakan untuk menyalakan satu buah lampu adalah ...
a.

20. Di bawah ini yang tidak perlu dipasang dalam alat APP adalah ...
a. MCB d. Penghantar fasa
b. Sekering e. Penghantar netral
c. Kwh meter
21. Pemasangan instalasi listrik dengan menggunakan pipa galvanis antara lain karena alasan, digunakan
untuk pelindung kabel terhadap gangguan ...
a. Kimia ; udara masuk pada kabel
b. Mekanis ; benturan, himpitan dan pukulan
c. Listrik
d. Bencana alam
e. Korosi
22. Jumlah sambungan atau terminal pada cross dos yang dilingkari adalah ...

a. Duah buah
b. Tiga buah
c. Empat buah
d. Lima buah
e. Enam buah
23. Kotak kontak khusus (stop kontak khusus) bila dalam pemasangan tingginya kurang dari 125 cm,
maka syaratnya adalah ...
a. Menggunakan pipa PVC
 b. Ada HP nya
c. Penampang hantaran pentahan 2,5 mm2
d. Dipasang kabel R,N dan HP/PE/Grd
e. KKK memakai penutup
24. Dalam pembagian kelompok titik beban dan daya lisrik idealnya harus memerhatikan ketentuan
berikut ...
a. Penerangan dan daya dipisahkan pengaman sirkitnya
b. Satu titik beban satu pengaman
c. KKK dihitung 200 VA
d. Beban dihitung 3 fasa
e. Menggunakan lampu hemat energi sebagai beban
25. Sebuah ruangan kelas teori dipasang enam buah lampu pijar 75 watt. Empat stop kontak masing-
masing 200 wat. Jadi total dari beban adalah .... dan dibagi menjadi .....pengaman.
a. 1250 watt dan 1 kelompok
b. 1250 watt dan 2 kelompok
c. 1250 watt da 3 kelompok
d. 1250 VA dan 1 kelompok
e. 1250 VA dan 2 kelompok

B. Jawablah pertanyaan di bawah ini dengan benar !

1. Gambarkan instalasi pemasangan APP beserta sekring leburnya !
2. Gambarkan intalasi pengawatan dan pelaksanaan dari dua buah saklar tukar yang melayani satu
buah lampu !
3. Gambarkan denah rumah sederhana yang terdiri dari : (lengkapi dengan tembok, jendela dan pintu)
a. 1 ruang tamu
b. 1 teras rumah
c. 2 ruang kamar
d. 1 ruang keluarga
e. 1 dapur
f. 1 kamar mandi
4. Dari gambar rumah nomor 4 silahkan lengkapi dengan saklar dan stop kontak pada setiap
ruangannya kemudian gambar single line nya! (Saklar yang digunkan bebas silahkan memilih)
5. Bualah sebuah bagan sederhana dari diagaram satu garis dan perpiaan yang terdiri dari :
a. Saklar tunggal (1 buah)
b. Saklar seri (1 buah)
c. Stop kontak (1 buah)
