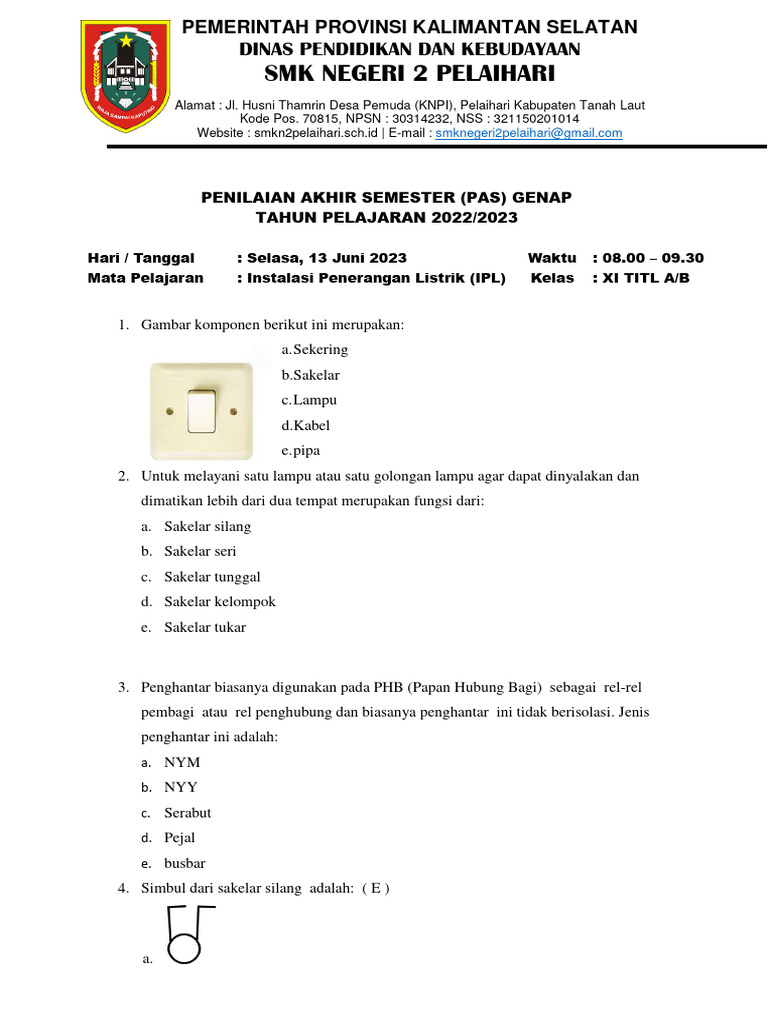

PEMERINTAH PROVINSI KALIMANTAN SELATAN

DINAS PENDIDIKAN DAN KEBUDAYAAN

SMK NEGERI 2 PELAIHARI
Alamat : Jl. Husni Thamrin Desa Pemuda (KNPI), Pelaihari Kabupaten Tanah Laut
Kode Pos. 70815, NPSN : 30314232, NSS : 321150201014
Website : smkn2pelaihari.sch.id | E-mail : smknegeri2pelaihari@gmail.com

PENILAIAN AKHIR SEMESTER (PAS) GENAP

TAHUN PELAJARAN 2022/2023

Hari / Tanggal : Selasa, 13 Juni 2023 Waktu : 08.00 – 09.30

Mata Pelajaran : Instalasi Penerangan Listrik (IPL) Kelas : XI TITL A/B

1. Gambar komponen berikut ini merupakan:

a. Sekering
b.Sakelar
c. Lampu
d.Kabel
e. pipa
2. Untuk melayani satu lampu atau satu golongan lampu agar dapat dinyalakan dan
dimatikan lebih dari dua tempat merupakan fungsi dari:
a. Sakelar silang
b. Sakelar seri
c. Sakelar tunggal
d. Sakelar kelompok
e. Sakelar tukar

3. Penghantar biasanya digunakan pada PHB (Papan Hubung Bagi) sebagai rel-rel
pembagi atau rel penghubung dan biasanya penghantar ini tidak berisolasi. Jenis
penghantar ini adalah:
a. NYM
b. NYY
c. Serabut
d. Pejal
e. busbar
4. Simbul dari sakelar silang adalah: ( E )

a.
 b.

c.

d.

e.
5. Berapakah kekuatan tegangan tarik penghantar tambaga keras (BCCH = Bare
Copper Conductor Hard )
a. 39 kg/mm².
b. 41 kg/mm².
c. 43 kg/mm².
d. 46 kg/mm².
e. 49 kg/mm².

6. Sebagai pelindung hantaran dan sekaligus perapi instalasi merupakan fungsi dari
a. Stop Kontak
b. Saklar
c. Kabel
d. pipa
e. Sekering

7. Kotak garpu dipakai untuk

a. percabangan sejajar.
b. untuk empat percabangan
c. lima percabangan dengan empat cabang sejajar.
d. dipasang pada sudut-sudut ruang.
e. digunakan pada pemasangan pipa lurus memanjang

8. Fungsi dari Fitting adalah

a. alat pengaman dari gangguan arus lebih ataupun hubung singkat
b. komponen listrik tempat menghubungkan lampu dengan kawat-kawat hantaran
c. menghubungkan atau memutuskan arus listrik
d. pelindung hantaran dan sekaligus perapi instalasi
 e. untuk menahan pipa agar dapat dipasang pada dinding atau langit-langit

9. Klem berfungsi
a. alat pengaman dari gangguan arus lebih ataupun hubung singkat
b. komponen listrik tempat menghubungkan lampu dengan kawat-kawat hantaran
c. menghubungkan atau memutuskan arus listrik
d. pelindung hantaran dan sekaligus perapi instalasi
e. untuk menahan pipa agar dapat dipasang pada dinding atau langit-langit

10.
Gambar diatas merupakan

a. Las dop
b. Pipa
c. Klem
d. Lampu
e. Kabel
11. Pada peraturan tentang keselamatan kerja di PUIL, bagaimanakah penyambungan
peralatan listrik pada kotak kontak (stop kontak) dengan kontak tusuk yang dapat
menimbulkan terjadinya kecelakaan listrik?

A. Di pasang kurang dari dua sambungan

B. Dipasang dengan 1 satu sambungan

C. Dipasang tidak bertumpu

D. Dipasang bertumpu

E. Dipasang d dalam tembok

12. Berdasarkan PUIL berapakah tinggi pemasangan saklar dan kotak kontak yang
dipasang didinding jika diukur dari lantai?

A. 125 cm
 B. 150 cm

C. 175 cm

D. 165 cm

E. 200 cm

13. Dalam pemasangan instalasi penerangan listrik 1 fasa, berapakah jarak pemasangan
antar klem pada pipa?

A. 150 cm

B. 75 cm

C. 80 cm

D. 90 cm

E. 100 cm

14. Pada prosedur pemasangan instalasi penerangan instalasi listrik, setelah memahami
bentuk rumah yang akan di pasang instalasi listrik langkah selanjutnya adalah….

A. membuat perencanaan instalasi listrik yang aman untuk rumah

B. memahami tata letak ruangan dan posisi objek yang akan di instalasi seperti box
mcb, stop kontak, switch dan posisi lampu ruangan

C. menuangkan perencanaan instalasi listrik tersebut pada sebuah kertas

D. memasang langsung instalasi penerangan listriknya

E. membuat perencanaan instalasi listrik yang aman daya yang akan di pasang

15. Pipa digunakan sebagai pelindung kabel atau hantaran dari gangguan. Dengan pipa
pemasangan hantaran atau kabel lebih rapi.Pipa yang digunakan biasanya jenis pipa
union atau bisa juga pipa PVC dengan ukuran..

A. 5/9”

B. 4/8”
 C. 3/4”

D. 5/8”

E. 7/8’’

16. Dalam pemasangan instalasi rumah, berdasarkan PUIL kabel yang digunakan dalam
instalasi penerangan adalah:

A. NYA 3,5 mm2

B. NYM 1,5 mm2

C. NYA 2,5 mm2

D. NYM 2,5 mm2

E. NYA 4 mm2

17. Dari gambar pelaksanaan instalasi listrik dibawah ini, jenis saklar tersebut adalah…

A. Saklar seri

B. Saklar silang

C. Saklar tukar

D. Saklar parallel

E. Saklar bolak balik

18. Berapakah nilai Ampere MCB yang digunakan pada rumah tinggal menggunakan 1
fasa dengan kebutuhan daya 1300 watt?

A. 2 A

B. 3 A
 C. 5 A

D. 6 A

E. 10 A

19. Dalam pemasangan instalasi penerangan listrik 1 fasa urutan kabel fasa, netral dan
gound. Maka kode warna yang sesuai dengan PUIL adalah..

A. Biru, kuning roleng hijau, merah

B. Merah , biru, kuning roleng hijau

C. Kuning roleng hijau, biru, hitam

D. Merah, Hitam, kuning roleng hijau

E. Kuning roleng hijau, biru, coklat

20. Komponen yang berfungsi untuk mematikan rangkaian listrik pada saat terjadi beban
lebih adalah....

A. Saklar

B. Stop kontak

C. T dosh

D. MCB

E. Lampu

21. Pak Fajar merangkai intalasi listrik dengan sangat efisien dalam proses
pemasangannya agar mendapatkan harga yang murah. Jenis syarat yang memenuhi
pada instalasi listrik tersebut adalah… (C5 Merekomendasikan)
a. Syarat validitas
b. Syarat ekonomis
c. Syarat keamanan
d. Syarat keandalan
e. Syarat reliabilitas
22. Instalasi penerangan listrik rumah Andi membutuhkan penghantar dengan jumlah
fasa , netral dan grounding dan dipasang diluar tembok tanpa pemipaan. Maka jenis
penghantar / kabel yang paling tepat digunakan adalah….
a. Kabel NYY 4 X 4 MM 0.6/ 1 KV
b. Kabell NYY 3 X 4 MM 0.6/1 KV
c. 3 Kabel NYA 2,5 mm2
d. Kabel NYM 3 X 4 MM 300/500 V
e. Kabel NYM 4 X 4 MM 300/500 V
23. Pada saat kita memasang pipa PVC sebagai pelindung hantaran dan harus berubah
arah dikarenakan kondisi tempat pemipaan maka kita akan menggunakan elbow. Jika
kita tidak punya elbow, maka alat yang dapat dipergunakan untuk membengkokkan
pipa dengan baik adalah….
a. Klem
b. T-Dos
c. Ekor Babi
d. Conduit
e. Bending Pipa
24. Peralatan di bawah ini yang dipergunakan pada instalasi penerangan listrik tipe
outbow untuk menahan pipa instalasi menempel di dinding adalah….
a. Klem
b. T-Dos
c. Ekor Babi
d. Conduit
e. Bending Pipa
25. Di bawah ini yang merupakan symbol sakelar yang dipergunakan untuk menyalakan
dua buah lampu secara konvensional adalah…. ( C )

a.

b.

c.

d.
 e.

26. Jenis sakelar yang proses kerjanya harus membutuhkan dua buah saklar untuk
mengendalikan sebuah lampu adalah…( D )

a.

b.

c.

d.

e.
27. Jenis kabel di bawah ini yang tidak boleh dipasang langsung pada, di dalam atau di
bawah pleseteran tembok adalah….
a. NYA 2,5 mm2
b. NYM 2 x 1,5 mm2
c. NYM 3 x 2,5 mm2
d. NYY 3 x 2,5 mm2
e. NYY 4 x 2,5 mm2

Table no.1
28. Dari tabel rekapitulasi daya pada table no.1 di atas jumlah titik bebannya adalah….
a. 1 titik beban
b. 3 titik beban
c. 5 titik beban
 d. 7 titik beban
e. 8 titik beban
29. Dari table no.1 atas jumlah arus yang mengalir pada rangkaian jika total daya dilihat
dari jumlah titik beban yang dipakai adalah…
a. 0.18 A
b. 0,8 A
c. 0.9 A
d. 1.72 A
e. 1.82 A
30. Prosedur pemasangan instalasi penerangan dapat dilihat dari uraian di bawah ini
adalah…
I. Membuat daftar rekapitulasi bahan
II. Membuat table rekapitulasi daya
III. Membuat gambar layout / bagan
IV. Pemasangan komponen peralatan listrik.
V. Menguji komponen peralatan listrik yang akan dipergunakan
Urutan yang benar dilihat prosedur pemasangan instalasi penerangan di atas
adalah…

a. I – II- III –IV-V

b. V- IV- III- II - I
c. III – II – I- V - IV
d. II – III – I V - IV
e. III – II – I – IV – V
