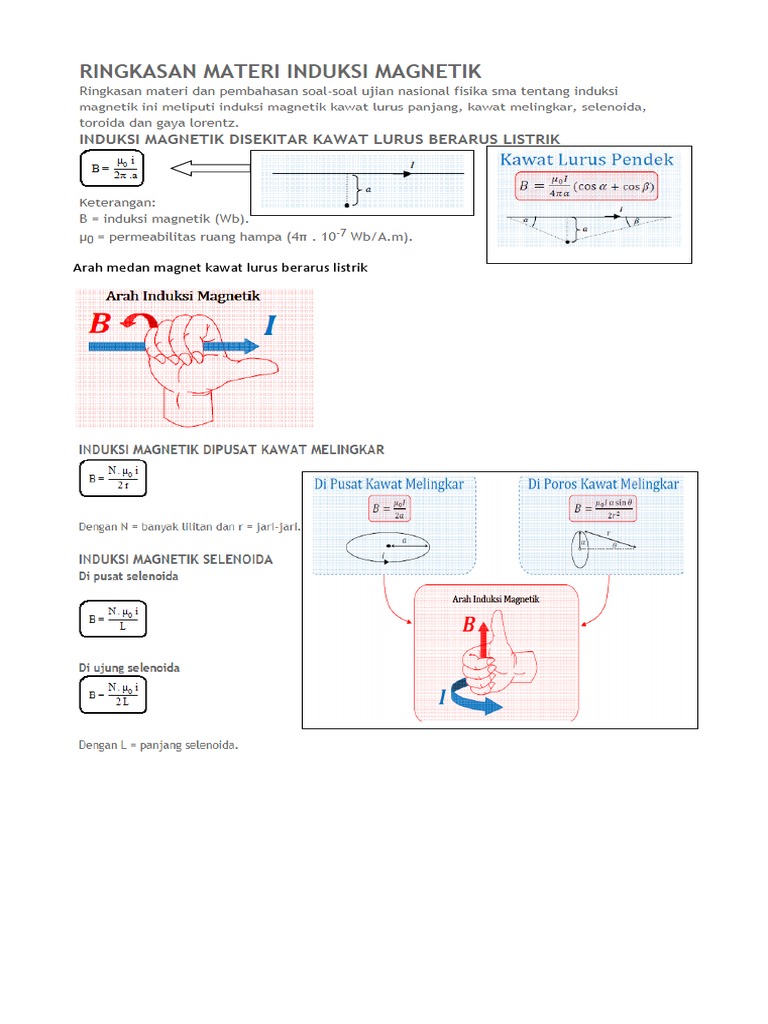

Arah medan magnet kawat lurus berarus listrik

GAYA MAGNET (GAYA LORENZ)

GAYA LORENZ (GAYA MAGNET) DUA KAWAT SEJAJAR BERARUS

5.
11.Soal Gaya Magnetik UN 2012
Perhatikan gambar berikut!

Jika arus listrik I dialirkan pada kawat AB maka arah gaya magnetik yang dialami kawat AB adalah
A. ke arah B
B. ke kiri
C. ke kanan
D. tegak lurus masuk bidang kertas
E. tegak lurus keluar bidang kertas
Jadi, arah gaya magnetik yang dialami kawat AB adalah tegak lurus keluar bidang kertas (E).
12.Soal Gaya Magnetik UN 2011
Sebuah kawat PQ diletakkan di dalam medan magnet homogen seperti gambar.

Jika kawat dialiri arus listrik dari Q ke P maka arah kawat akan melengkung ….
A. ke bawah
B. ke atas
C. ke samping
D. keluar bidang gambar
E. masuk bidang gambar
Jadi, kawat PQ dalam medan magnet tersebut akan melengkung ke bawah (A).

13. Soal Gaya Magnetik UN 2015

Dua kawat sejajar dialiri arus listrik seperti tampak pada gambar.

Jika μ0 = 4π × 10−7 W.A−1.m−1 maka besar dan arah gaya magnetik per satuan panjang yang dialami
kedua kawat adalah ....
A. 1 × 10−5 N.m−1, tarik-menarik
B. 3 × 10−5 N.m−1, tolak-menolak
C. 3 × 10−5 N.m−1, tarik-menarik
D. 6 × 10−5 N.m−1, tolak-menolak
E. 6 × 10−5 N.m−1, tarik-menarik
Pembahasan
Diketahui:
I1 = 2 A
I2 = 6 A
a = 4 cm
= 4 × 10−2 m
Gaya magnet per satuan panjang pada dua kawat sejajar memenuhi rumus:

= 6 × 10−5
Jadi, besar dan arah gaya magnetik per satuan panjang yang dialami kedua kawat adalah 6 ×
10−5 N.m−1, tarik-menarik (E).

14.Soal Gaya Magnet UN 2014

Kawat x dan y terpisah pada jarak 2 m. Kawat x dialiri arus listrik 2 A ke kanan seperti ditunjukkan
pada gambar.
Jika μ0 = 4π.10−7 W.A−1.m−1 dan terjadi gaya tolak-menolak per satuan panjang antara kedua kawat
sebesar 2×10−7 N.m−1 maka besar dan arah arus pada kawat y adalah ....
A. 4 A ke kiri
B. 2 A ke kanan
C. 2 A ke kiri
D. 1 A ke kanan
E. 1 A ke kiri
Pembahasan
Diketahui:
a=2m
Ix = 2 A
F/l = 2×10−7 N.m−1
Gaya per satuan panjang antara kedua kawat tersebut memenuhi rumus

Iy = 1
Sedangkan pada soal di atas terjadi gaya tolak-menolak. Berarti kedua arusnya saling berlawanan arah.
Karena kawat x dialiri arus listrik ke kanan maka arah arus listrik pada kawat y ke kiri.
Jadi, besar dan arah arus pada kawat y adalah 1 A ke kiri (E).

15.tentang Gaya Magnet pada Kawat Sejajar

Dua kawat sejajar L dan M terpisah 2 cm satu sama lain (lihat gambar).

Pada kawat M dialiri arus 4 A dan kedua kawat mengalami gaya tolak-menolak per satuan panjang
sebesar 6 × 10-5 N/m. Besar dan arah kuat arus pada kawat L adalah .... (μo = 4π × 10-7 Wb.A-1.m-1)
A. 1,2 A searah dengan arus pada kawat M
B. 1,2 A berlawanan arah dengan arus pada kawat M
C. 1,5 A searah dengan arus pada kawat M
D. 1,5 A berlawanan arah dengan arus pada kawat M
E. 2,4 A searah dengan arus pada kawat M

I1 = 1,5
Jadi, besar dan arah arus kuat arus pada kawat L adalah 1,5 A berlawanan arah dengan arus pada kawat M
(D).

16. Soal No. 31 tentang Induksi Magnet

Gambar berikut ini yang menunjukkan arah induksi magnet yang benar akibat kawat penghantar
berarus I adalah ....
Dengan menerapkan kaidah tangan kanan pada tiap opsi jawaban, diperoleh arah induksi magnet yang
paling benar adalah opsi (A).

Medan Magnet (Induksi Magnetik)

(17) UN Fisika 2008 P4 No. 31
Kawat lurus dialiri arus listrik 7 A diletakkan seperti gambar.
(μo = 4π x 10 −7 Wb A−1 m−1)

Besar dan arah induksi magnetik di titik Q adalah...

A. 7,0 x 10−5 T, tegak lurus menuju bidang kertas
B. 7,0 x 10−5 T , tegak lurus menjauhi bidang kertas
C. 9,0 x 10−5 T, tegak lurus menuju bidang kertas
D. 9,0 x 10−5 T, tegak lurus menjauhi bidang kertas
E. 14,0 x 10−5 T, tegak lurus menuju bidang kertas
(18) UN Fisika 2009 P04 No. 30
Sepotong kawat penghantar dialiri listrik I.

Besarnya induksi magnetik di titik P dipengaruhi oleh;

1. kuat arus yang mengalir dalam kawat
2. jarak titik ke kawat penghantar
3. permeabilitas bahan/media
4. jenis arus
Pernyataan yang benar adalah....
A. 1, 2 dan 3
B. 2, 3 dan 4
C. 1 dan 3 saja
D. 2 dan 4 saja
E. 1 dan 2 saja
(19) UN Fisika 2009 P45 No. 31
Kawat dialiri arus listrik I seperti pada gambar!

Pernyataan sesuai gambar di atas induksi magnetik di titik P akan:

(1) sebanding kuat arus I
(2) sebanding 1/a
(3) tergantung arah arus listrik I
Pernyataan yang benar adalah ...
A. 1, 2 dan 3
B. 1 dan 2
C. 1 dan 3
D. hanya 1 saja
E. hanya 2 saja
(20) UN Fisika 2010 P04 No. 30
Dua kawat penghantar dialir arus listrik dengan arah dan besar seperti gambar (μ o = 4π.10 − 7 Wb (Am)− 1 ).

Nilai induksi magnet di titik Q adalah....

A. 8.10− 5 tesla masuk bidang gambar
B. 4√2.10− 5 tesla masuk bidang gambar
C. 2√2.10− 5 tesla keluar bidang gambar
D. 2√2.10− 5 tesla masuk bidang gambar
E. √2. 10− 5 tesla keluar bidang gambar
(21) UN Fisika 2010 P37 No. 29
Potongan kawat M dan N yang diberi arus listrik diletakkan seperti pada gambar!

Induksi magnetik di titik P sebesar....

A. 5μ0 (2Π + 1 ) tesla keluar bidang gambar
B. 5μ0 (2Π −1 − 2 ) tesla keluar bidang gambar
C. 5μ0 (2Π + 2) tesla masuk bidang gambar
D. 5μ0 (2Π −1 + 1 ) tesla masuk bidang gambar
E. 5μ0 (2Π −1 + 5 ) tesla masuk bidang gambar
(22) UN Fisika 2011 P12 No. 31
Seutas kawat lurus dilengkungkan seperti gambar dan dialiri arus 2 A

Jika jari-jari kelengkungan 2π cm, maka induksi magnetik di p adalah...

(μo = 4π x 10−7 Wb A m−1)
A. 5 x 10−5 T keluar bidang gambar
B. 4 x 10−5 T keluar bidang gambar
C. 3 x 10−5 T masuk bidang gambar
D. 2 x 10−5 T masuk bidang gambar
E. 1 x 10−5 T masuk bidang gambar

(23) UN Fisika 2012 A86 No. 32

Perhatikan gambar!

Kawat lurus panjang berarus listrik 10 A diletakkan berimpit dengan sumbu y (μ o = 4π × 10 – 7 Wb A– 1 m – 1).
Besar dan arah induksi magnetik di titik A yang berjarak 2 m dari pangkal koordinat adalah……
A. 10– 10 T ke arah sumbu + x
B. 10 – 8 T ke arah sumbu +y
C. 10 – 8 T ke arah sumbu +z
D. 10 – 6 T ke arah sumbu – z
E. 10 – 6 T ke arah sumbu +x
(24) UN Fisika 2013
Seutas kawat lurus dilengkungkan hingga membentuk ½ lingkaran seperti tampak pada gambar di bawah:
Jika kawat tersebut dialirkan kawat listrik 2 A, maka besar induksi magnetik di titik P adalah…(μo = 4π × 10 –
7 Wb.A–1 .m –1 )

A. 2π × 10–6 T
B. 4π × 10–6 T
C. 4π × 10–7 T
D. 6π × 10–7 T
E. 8π × 10–7 T
(25) UN Fisika 2014
Pada gambar berikut titik P menunjukkan kawat berarus listrik yang arahnya keluar bidang gambar.

Induksi magnet yang arahnya ke bawah pada gambar adalah nomor….

A. 1
B. 2
C. 3
D. 4
E. 5
(26) Soal UN Fisika SMA Tahun 2015
Perhatikan faktor-faktor berikut!
(1). luas penampang kawat
(2). arus yang mengalir dalam kawat
(3). permeabilitas ruang hampa
(4). konduktivitas suatu kawat
Faktor yang mempengaruhi besarnya induksi magnetik pada kawat penghantar adalah...
A. (1) dan (2)
B. (1) dan (3)
C. (2) dan (3)
D. (2) dan (4)
E. (3) dan (4)
27.Seutas kawat lurus dilengkungkan seperti gambar dan dialiri arus 2 A

Jika jari-jari kelengkungan 2π cm, maka induksi magnetik di p adalah...

(μo = 4π x 10−7 Wb A m−1)
A. 5 x 10−5 T keluar bidang gambar
B. 4 x 10−5 T keluar bidang gambar
C. 3 x 10−5 T masuk bidang gambar
D. 2 x 10−5 T masuk bidang gambar
E. 1 x 10−5 T masuk bidang gambar
Pembahasan
Menentukan kuat medan magnetik dari kawat setengah lingkaran
28.tentang Gaya Magnetik
Sebuah muatan listrik positif q bergerak dengan kecepatan v dalam sebuah medan magnet
homogen B seperti ditunjukkan pada gambar.

Arah gaya magnetik F yang dialami muatan listrik q adalah ....

A. ke atas tegak lurus arah v
B. ke bawah tegak lurus arah v
C. ke luar bidang gambar
D. ke dalam bidang gambar
E. ke kanan searah v
Jadi, arah gaya magnetik F yang dialami muatan listrik q adalah ke bawah tegak lurus arah v (B).
