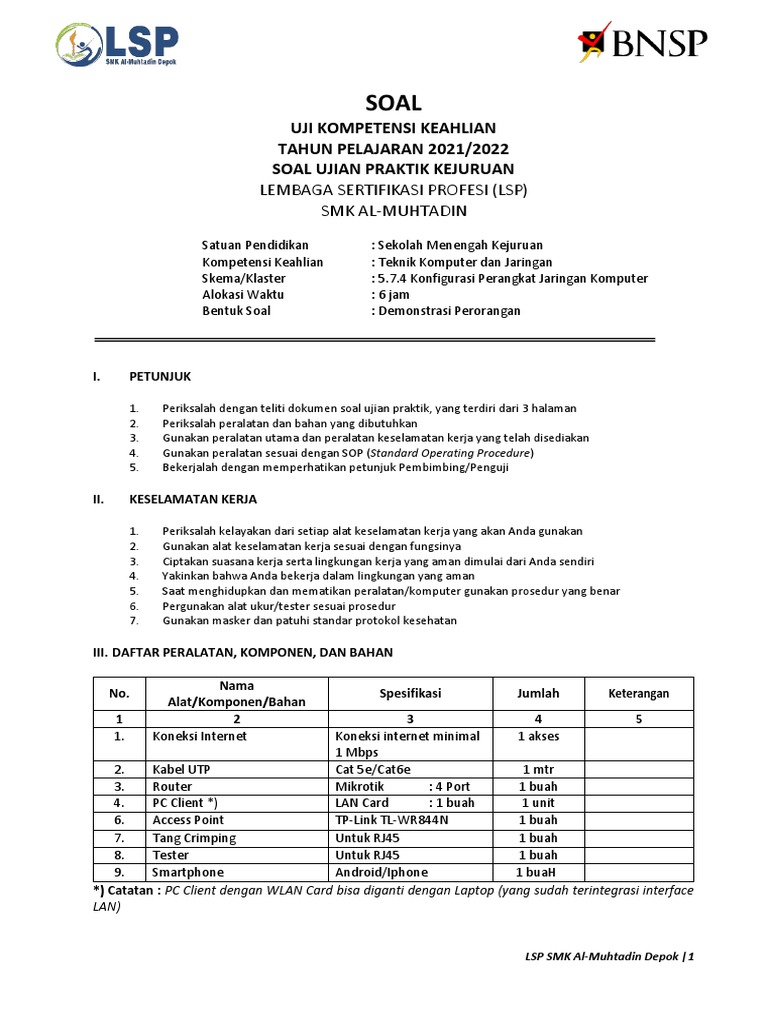

SOAL

UJI KOMPETENSI KEAHLIAN

TAHUN PELAJARAN 2021/2022
SOAL UJIAN PRAKTIK KEJURUAN
LEMBAGA SERTIFIKASI PROFESI (LSP)
SMK AL-MUHTADIN
Satuan Pendidikan : Sekolah Menengah Kejuruan
Kompetensi Keahlian : Teknik Komputer dan Jaringan
Skema/Klaster : 5.7.4 Konfigurasi Perangkat Jaringan Komputer
Alokasi Waktu : 6 jam
Bentuk Soal : Demonstrasi Perorangan

I. PETUNJUK

1. Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 3 halaman
2. Periksalah peralatan dan bahan yang dibutuhkan
3. Gunakan peralatan utama dan peralatan keselamatan kerja yang telah disediakan
4. Gunakan peralatan sesuai dengan SOP (Standard Operating Procedure)
5. Bekerjalah dengan memperhatikan petunjuk Pembimbing/Penguji

II. KESELAMATAN KERJA

1. Periksalah kelayakan dari setiap alat keselamatan kerja yang akan Anda gunakan
2. Gunakan alat keselamatan kerja sesuai dengan fungsinya
3. Ciptakan suasana kerja serta lingkungan kerja yang aman dimulai dari Anda sendiri
4. Yakinkan bahwa Anda bekerja dalam lingkungan yang aman
5. Saat menghidupkan dan mematikan peralatan/komputer gunakan prosedur yang benar
6. Pergunakan alat ukur/tester sesuai prosedur
7. Gunakan masker dan patuhi standar protokol kesehatan

III. DAFTAR PERALATAN, KOMPONEN, DAN BAHAN

Nama
No. Spesifikasi Jumlah Keterangan
Alat/Komponen/Bahan
1 2 3 4 5
1. Koneksi Internet Koneksi internet minimal 1 akses
1 Mbps
2. Kabel UTP Cat 5e/Cat6e 1 mtr
3. Router Mikrotik : 4 Port 1 buah
4. PC Client *) LAN Card : 1 buah 1 unit
6. Access Point TP-Link TL-WR844N 1 buah
7. Tang Crimping Untuk RJ45 1 buah
8. Tester Untuk RJ45 1 buah
9. Smartphone Android/Iphone 1 buaH
*) Catatan : PC Client dengan WLAN Card bisa diganti dengan Laptop (yang sudah terintegrasi interface
LAN)

LSP SMK Al-Muhtadin Depok |1

V. SOAL/TUGAS
Skenario :
Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai
seorang teknisi Jaringan adalah merancang bangun dan mengkonfigurasi sebuah Router berfungsi
sebagai Manajemen Internet, Access Point, DHCP Server, kemudian internet tersebut dishare ke
client melalui jalur kabel dan wireless (hotspot).

Dengan konfigurasi sebagai berikut :

• Setup Kabel
1. UTP = Cat5/cat6
2. Mode = Stright
3. Jumlah = 1 meter

• Konfigurasi PC
1. IP = Dynamic

• Konfigurasi Router
1. Sistem Operasi = RouterOS Winbox Versi terbaru
2. DNS = 8.8.8.8 | 8.8.4.4
3. NAT = Yes
Konfigurasi Ether1
4. IP Ether1 = sesuai dengan IP yang diberikan ISP
Lab (meja 1=192.168.20.100 s/d meja 20 =192.168.20.120)
5. Gateway = sesuai dengan Gateway yang diberikan ISP
Lab (192.168.20.1)
Konfigurasi Ether2
6. IP Ether 2 = 192.168.2.100/24
7. DHCP Server = Yes
8. Nat = out : Ether 1
Konfigurasi Ether3
9. IP Ether 3 = 192.168.3.100/24
10. DHCP Server = Yes

• Konfiguasi Access Point

1. Access Config = http://tplinkwifi.net
2. New Password = tkj12345678
3. Mode = Access Point
4. SSID = Nama Asesi
5. Mode LAN = Dynamic IP

LSP SMK Al-Muhtadin Depok |2

 Tugas Anda sebagai Teknisi Jaringan adalah:
Mengimplementasikan topologi jaringan di atas dengan ketentuan sebagai berikut:
1. Menerapkan prosedur kesehatan, keselamatan kerja dan keamanan kerja yang diperlukan
2. Melakukan pemasangan kabel UTP sesuai topologi
3. Melakukan Manajemen IP Ether 1 s/d 3 sesuai topologi
4. Melakukan konfigurasi Router
5. Melakukan uji coba koneksi PC > Router
6. Melakukan uji coba Router > Internet
7. Melakukan uji coba PC > Internet
8. Melakukan konfigurasi Access Point
9. Melakukan Uji Coba Access Point > Smart Phone
10. Membuat laporan tertulis tentang konfigurasi yang dilakukan.

VI. GAMBAR TOPOLOGI

“SELAMAT & SUKSES”

LSP SMK Al-Muhtadin Depok |3
