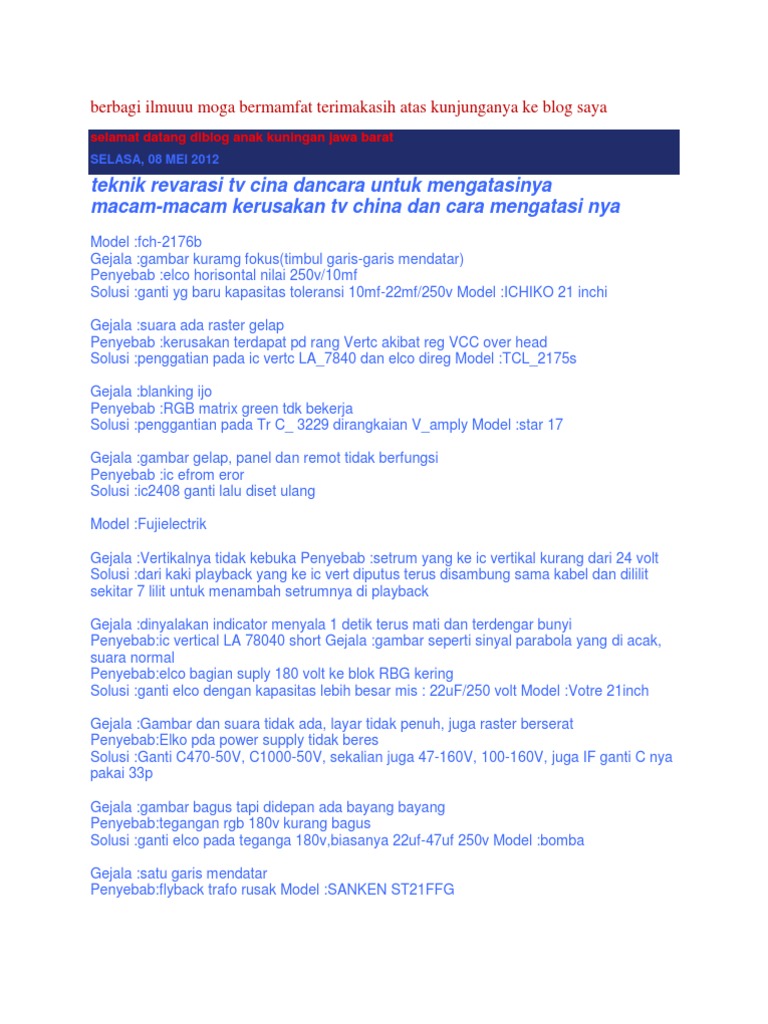

teknik revarasi tv cina dancara untuk mengatasinya macam-macam kerusakan tv china dan cara mengatasi nya
Model :fch-2176b Gejala :gambar kuramg fokus(timbul garis-garis mendatar) Penyebab :elco horisontal nilai 250v/10mf Solusi :ganti yg baru kapasitas toleransi 10mf-22mf/250v Model :ICHIKO 21 inchi Gejala :suara ada raster gelap Penyebab :kerusakan terdapat pd rang Vertc akibat reg VCC over head Solusi :penggatian pada ic vertc LA_7840 dan elco direg Model :TCL_2175s Gejala :blanking ijo Penyebab :RGB matrix green tdk bekerja Solusi :penggantian pada Tr C_ 3229 dirangkaian V_amply Model :star 17 Gejala :gambar gelap, panel dan remot tidak berfungsi Penyebab :ic efrom eror Solusi :ic2408 ganti lalu diset ulang Model :Fujielectrik Gejala :Vertikalnya tidak kebuka Penyebab :setrum yang ke ic vertikal kurang dari 24 volt Solusi :dari kaki playback yang ke ic vert diputus terus disambung sama kabel dan dililit sekitar 7 lilit untuk menambah setrumnya di playback Gejala :dinyalakan indicator menyala 1 detik terus mati dan terdengar bunyi Penyebab:ic vertical LA 78040 short Gejala :gambar seperti sinyal parabola yang di acak, suara normal Penyebab:elco bagian suply 180 volt ke blok RBG kering Solusi :ganti elco dengan kapasitas lebih besar mis : 22uF/250 volt Model :Votre 21inch Gejala :Gambar dan suara tidak ada, layar tidak penuh, juga raster berserat Penyebab:Elko pda power supply tidak beres Solusi :Ganti C470-50V, C1000-50V, sekalian juga 47-160V, 100-160V, juga IF ganti C nya pakai 33p Gejala :gambar bagus tapi didepan ada bayang bayang Penyebab:tegangan rgb 180v kurang bagus Solusi :ganti elco pada teganga 180v,biasanya 22uf-47uf 250v Model :bomba Gejala :satu garis mendatar Penyebab:flyback trafo rusak Model :SANKEN ST21FFG

Gejala :bila diON listrik pd mcb turun Penyebab:rang Reg Pwr koslet Solusi :penggantian pd C_516=681k 2kv Model :monstar Gejala :tv mati stanby Penyebab:ic program 2408 rusak, transistor lm8712 short Model :mithochiba 21 Gejala :standby Penyebab:kondensator ceramik Solusi :ganti c705 dngn 18cf Catatan :tv ini menggunakan LA76810A dan LC8633XXX Model :changhong Gejala :STANDBY Solusi :ganti C.100uf 200v dan c100nf/25v Catatan : type terbaru ini memakai IC single 8897CSBNG6PR6>sedangkan SMPS memakai STR >CQ1265... Model :wansonic Gejala :stanby Penyebab:tegangan 5v ngedrop Solusi :ganti ic 7805 Gejala :raster ada normal tp ada garis blanking tipis dan warna kadang berubah Penyebab:rangkaian V_amply bekerja tdk baik Solusi :V_amply (matrix RGB) v 921.911,901 = C2482 , setelah diganti tv kembali normal Model :GTC _GM562 Gejala :matot Penyebab:rangkaian regulator rsk Catatan wr Reg , K2141 , driver osc UC_3842 Gejala :matot Penyebab:ptc 817 jbol Solusi :biasanya hal ini teg high 280v cek tr1015 dan ptc 817 konslet Catatan :bukan ptc aja yg jadi pnyebab elco100,450v jga bisa melembung Model :View sonic B50c Gejala :mati total Penyebab:rangkaian pwr reg yg tdk bkrj Solusi :penggantian alat sbb :Q 101=2SK 2545 , IC I01 =UC_3842 Model :nikitex 14 inci Gejala :mati total Penyebab:bagian regulator bermasalah.transistor a1015 putus Model :star 14 Gejala :tr pwr suplay d1885 jebol terus Penyebab:tr driver c3807 bocor sedikit Gejala :gambar bagus suara tidak ada Penyebab:rangkaian muting pada suara tidak bekerja (ada kerusakan) Solusi :untuk audio muting adalah TR _731= c1815 Model :1427GS TCL

Gejala :Raster tampil dgn grs Horzontal Penyebab:vcc B+ yg over menyebabkan ic vertical jd rsk Solusi :penggantian pertama pada rang pwr regulator supaya vcc B+ dan yg lain normal. adapun yg digant sbb :c_811=10uf 50volt ,c 812=1uf 50volt ,c_810=100uf 50volt. Catatan :untuk ic vertc STV_ 9302h Model :FCH-2100 Gejala :gambar bergetar, lama-lama gambar baru normal Penyebab:elko di sekitar Chroma ngedrop Solusi :ganti c404 (16v 2200uf Model :fujitec dynamic vision Gejala :warna.contras,brightness tipis Penyebab:TR V803 short Solusi :ganti V803 (C1815) yang ada di PCB CRT Catatan :cek dulu dioda 1N4148 dekat V803 biasanya short yang menyebabkan V803 short Model :w com21 Gejala :gambar menyempit atas bawah sampai tinggal 1cm Penyebab:condensator bagian vertikal ada yang rusak Solusi :ganti C1000-50V Model :wansonic Gejala :mesin tv biasa buat tv slim, vertical kurang lebar Penyebab:yoke vertical tv standar (15ohm) v out 15k. 152. 33k. 100uf. 1000uf Solusi :yoke vertical tv slim (6ohm) v out 10k. 102. 47k. 220uf. 2200uf Model :digimedia Gejala :layar cuma terbuka sekitar 5cm Penyebab:lama pemakaian Solusi :ganti elko 25v.1000uf dan solder ulang bagian vertikal termasuk ic vertikal Gejala :tdk ad gambar Penyebab:kapasitor ceramik short Solusi :ganti c441 tertulis 360 Model :14 inchi Gejala :input video tidak bisa Penyebab:ic la 76810 rusak Model :all cina Gejala :gambar bergaris jalan 2 Penyebab:elco rgb driver kering Solusi :ganti elco 22uf/250v di bagian power suply Model :SAAB 14 Gejala :AV DIPENUHI GARIS2 VERTIKAL Penyebab:R jebol Solusi :Ganti R833=82ohm Catatan :Tv ini menggunakan ic program LC863532B 54D5, ic chroma LA76810A Model :14 sd21 Gejala :Gambar bergerigi,osd hilang,suara berdesah Penyebab:ganti elco jalur Ablnya c231 Catatan :tv china ini menggunakan ic program LC863532B 54D5 dan ic kroma LA76810A Gejala :GAMBAR VERTIKAL KECIL TERUS HILANG Penyebab:TR B772 VCC 16V KE 7812 RUSAK

Solusi :GANTI TR TERSEBUT Catatan AKAI 1C LA76818A STANDAR PROG LC Model :ichiko Gejala :pada saat di nyalakan turun sekering rumah (mcb) Penyebab:hubungan pendek dari generator (genset) Solusi :ganti transistor regulator d2498 Model :canghong Gejala :vertikal bergerak Penyebab:tegangan 24v kurang Solusi :gant tr b892 Model :semua merek Gejala :TIDAK NANGKAP SIARAN Penyebab:L TEGANGAN 5VLT RUSAK Solusi :ganti pemalak tegangan L102 tersebut dengan R 0,47ohm. Catatan :TV CHINA YNG menggunakan IC kroma LA76810A, IC program LC863532C 55P9,IC vertikal LA78040 Gejala :warna hijau hilang Penyebab:penguat warna hijau putus Solusi :ganti tr bf 420 Model :sembarang tv china Gejala :gbr ada garis garis putih kaya batik Penyebab:tegangan katoda kurang Solusi :ganti eico katoda 22uf/250 volt Catatan :smua merk china pakai ic LA76810/18 A Model :21 fujitec Gejala :merah dominan Penyebab:tr RGB shot Solusi :CEKteg di rgb/tidak balance Catatan :ganti tr 1573 semua Model :21fjitec Gejala :garis horisontal(vertical) 2cm Penyebab:r 2mg putus Solusi :cek teg 33v Catatan :vol 33 ke tuner ok tapi yang ke ic croma lenyap ganti r2mg ohm. Gejala :bergaris vertikal dari atas ke bawah tepat di tengah-tengah layarnya Penyebab:rangkaian horizontal di sekitar FBT,dan tertangkaplah biangnya yaitu terbakarnya L441:37uh dan putusnya R441:1K Gejala :gambar bagus tapi tidak ada warnanya Penyebab:tegangan sbesar 9v mnuju ic croma short Solusi :ganti ic KA7809 SEBAGAI CATU DAYA IC CROMA Model :FUJITEC FTC 1459 Gejala :GAMBAR/RASTER MENGECIL DI KIRI DAN KANAN.WARNA MENJADI HITAM PUTIH.TERJADI DROP DI TEGANGAN B+. Penyebab:GANTIC 517 :33/160V Model :UOC8823CPNG Gejala :Tinggi gambar hanya 10cm Penyebab:Elco pada ramp generator kering

Solusi :Ganti elco 0,47uF di pin no.15 IC 8823CPNG Gejala :Gambar terang timbul garis2 buku Penyebab:Elco 10 uf 250 volt rusak Solusi :jika menemukan gambar pada layar tv terang dan timbul garis buku ganti elco 250v 10 uf atau 2,2 uf Gejala :gambar tv tampil separu Penyebab:R 1 ohm Solusi :Ganti R 1 ohm pada output vertical Model : SOLYTRON-SM3725 Gejala : Posisi AV suara channel tetap ada Solusi : Cek Q1006 ke pin 12 IC 4053 Model : SOLYTRON-SM3792 Gejala : Tuning bisa berhenti, tapi channel tidak trsimpan Solusi : Cek -30v supply Memory Model : SOLYTRON-SM3730 Gejala : Kadang bisa start, kadang mati Solusi : Cek 15v, C853 (4,7u 50v NP). Model : SEMRO TD1538 Gejala : B+ tidak bisa di adjust Solusi : Cek R808 (10k) di Regulator Model : OKE 3732 Gejala : Tv hidup, -/+ 5 menit mati (Standby), Eeprom MN12C01 oke Solusi : Cek jalur Pulsa Di start suara ngorok, stelah 3 menit baik (PIF oke) ; Replace Trafo SIF ! Model : CONTEC KTB3731 Gejala : Matrix (Warna) kacau, IC Video M51393 oke Solusi : Cek R235 (8k2) putus Model : NATIONAL (AN 5601) Gejala : Di start hidup trus mati (Protect) Solusi : Cek Q504 (Base must be 0 Volt) Model : METZ 7401/3 Gejala : Relay bissa on, B+ tidak ada Solusi : Cek R808 (2,2 Ohm Watt), R821 (56 Ohm Watt) No Hor. Oscilator, Vcc oke ; Replace TA 7698. Model : KANSELIR P191 Gejala : No OSD (Tidak Bisa di Program) Solusi : Cek D102 (414 dekat IC Program. Model : MAYAKA-R14MC02

Gejala : Cacat Vertical (Garis2 hitam di tengah) Solusi : Cek C406 (220n) seri R416 Model : SOLITRON-SM5108 Gejala : Tuning geser, VIF oke, No Sound, IC Audio oke Solusi : TDA 8222, Replace & Adjust SIF (102). Model : TELESONIC-TC5191GR Gejala : Power On, Relay On (seharusnya diam Standby) Solusi : Cek C120(22u50v) di Basis TR113 Model : DAZZ-DZ2570A Gejala : Tidak Start Solusi : Cek Hor.Vcc, must be 8volt Model : DAEWOO-DMQ2044 Gejala : No OSD, Panel fungsi Normal Solusi : Replace IC Program (M34300M4-230SP). Model : YORIKO-YK2103ET Gejala : Vertical megap2, Vcc ok Solusi : Cek Input 7812(Tidak boleh kurang dr 15v). Model : FUJI ELECTRIC 25 (Video Master Stereo) Gejala : Gambar Tidak Syncron Solusi : Jumper Pin 1-3 di CN 203(Teletex) dgn R 100ohm Model : SABA-MF3702 Gejala : No Colour, Picture ok Solusi : Cek LC 02(Pin 36 M5203, Capacitor 47pf Model : FUJITEC-FTC1499 Gejala : Phase Hor. geser kekanan 15cm Solusi : Cek Trafo Driver Hor Model : SABA-MF5222 Gejala : Tuning geser(VIF dituning tetap) Solusi : Replace LA7550 dengan LA7555 ok Model : SABA-MF5222 Gejala : Blanking, Sound ok Solusi : Cek AV Switch TEA2014, Test: Jumper pin 10-13 di Soket Modul AV Model : SOLITRON (Program CTV222S-PRC1.1) Gejala : Bisa nyala, semua Panel tidak fungsi Solusi : Cek Tegangan Reset Pin 33 (5v). Model : ADVANCE Gejala : Tuning geser Solusi : Cek & Replace with E08L (Capacitor 68pf), Adjust AGC(di Menu Service) :15. Model : SUKIRA-CE1493

Gejala : Vertical membuka Cuma 8cm dtengah2 Solusi : Cek Tegangan Pin 42(TDA8361) dari 33v. Model : FUJI ELECTRIC 21 (TA7680) Gejala : Tuning geser, search tidak berhenti Solusi : Cek Capacitor di PIF (68pf). Model : DAZZ-145038 Gejala : Blanking & ada garis2 hitam, Sound ok No OSD Solusi : Cek Elco Filter 180v Model : THOMSON-TS4225 Gejala : Defleksi (Vertical) dipasang Protect, dilepas ok Solusi : Cek 2 Resistor seri (1,5Mega) yg menuju Pulsa Vertical. Model : MESIN CINA Gejala : Regulator diam meski tanpa beban Solusi : Cek Capacitor di Basis Power (15n). Model : MITSUNO (LA768 Gejala : Kadang Start, kadang Standby Solusi : Ganti Eprom harus 93LC56, kalau 93C56 gak bisa Model : FUJI ELECTRIC 29 (TA8659) Gejala : Matrix kacau warna Merah gak keluar ( IC,Vcc ok) Solusi : Cek R729(8k2) di Pin 2 Model : SUKIRA-CE1493 Gejala : Standby B+ ok, distart drop Solusi : Cek D606 Model : JOHNSONS (TA 769 Gejala : Chroma, Warna mblobor Solusi : Cek Elco1u50v di Pin 6
