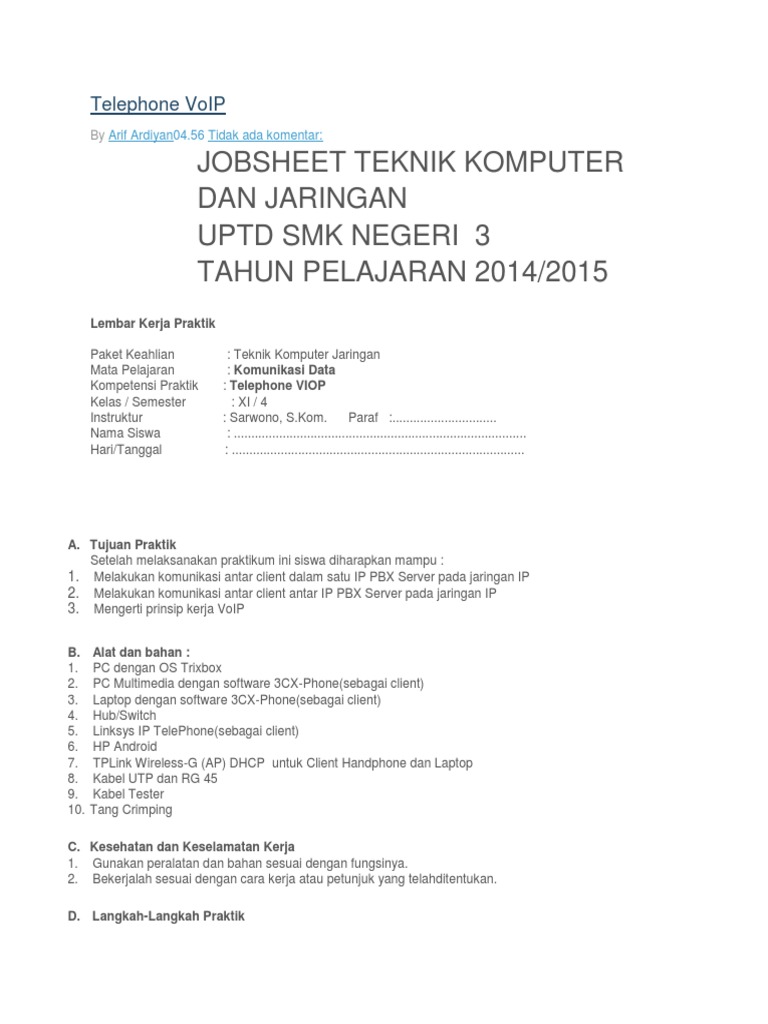

Telephone VoIP

By Arif Ardiyan04.56 Tidak ada komentar:

JOBSHEET TEKNIK KOMPUTER

DAN JARINGAN
UPTD SMK NEGERI 3
TAHUN PELAJARAN 2014/2015
Lembar Kerja Praktik

Paket Keahlian : Teknik Komputer Jaringan

Mata Pelajaran : Komunikasi Data
Kompetensi Praktik : Telephone VIOP
Kelas / Semester : XI / 4
Instruktur : Sarwono, S.Kom. Paraf :..............................
Nama Siswa : ....................................................................................
Hari/Tanggal : ....................................................................................

A. Tujuan Praktik
Setelah melaksanakan praktikum ini siswa diharapkan mampu :
1. Melakukan komunikasi antar client dalam satu IP PBX Server pada jaringan IP
2. Melakukan komunikasi antar client antar IP PBX Server pada jaringan IP
3. Mengerti prinsip kerja VoIP

B. Alat dan bahan :

1. PC dengan OS Trixbox
2. PC Multimedia dengan software 3CX-Phone(sebagai client)
3. Laptop dengan software 3CX-Phone(sebagai client)
4. Hub/Switch
5. Linksys IP TelePhone(sebagai client)
6. HP Android
7. TPLink Wireless-G (AP) DHCP untuk Client Handphone dan Laptop
8. Kabel UTP dan RG 45
9. Kabel Tester
10. Tang Crimping

C. Kesehatan dan Keselamatan Kerja

1. Gunakan peralatan dan bahan sesuai dengan fungsinya.
2. Bekerjalah sesuai dengan cara kerja atau petunjuk yang telahditentukan.

D. Langkah-Langkah Praktik
A. Langkah" menginstall server VoIP dengan TrixBox di Virtual Box.

Tampilan awal trixbox

tekan "Enter"

pilih layout keyboard, klik "OK"

Pilih time zone , klik "OK"

isikan password "ROOT" trixbox, klik "OK"(pasword : harap diingat) (123456)

proses instalasi sedang berlangsung

proses instalasi sedang berlangsung dan bila sudah selesai akan restart komputer

Jika proses instalasi telah selesai maka PC akan melakukan Restart

B. Konfigurasi TrixBoX

Bootmenu TrixBoX
klik "ENTER"

tampilan Login TrixBox

Isikan user "root" password (yang tadi di setting saat instalasi) (123456)

kemudian untuk setting IP ketikkan

"system-config-network-tui"
 pilih "edit device"

pilih "eth0"

isikan IP address (sesuai jaringan masing-masing)

pilih "OK"

pilih "SAVE"

pilih "edit DNS configuration"

Isikan DNS ( sesuai dengan jaringan )

pilih "OK"

pilih "save&quit"

setelah itu di CLI ketikkan perintah berikut

"/etc/init.d/network restart"

ketikkan "ifconfig"

C. Konfigurasi Server Trixbox dari Client

Untuk mengakses TrixBox buka alamat "http://iptrixbox" di web browser PC klien (pastikan 1 jaringan
dengan trixbox )
tampilan user TrixBoX

untuk masuk ke menu admin klik menu "switch" di pojok kanan atas halaman

kemudian akan dimintai password

username : maint
Password : password

halaman administrator TrixBox

Selanjutnya setting TrixBox

- setting user
 - setting nomor telepon
- setting klien
- setting lain-lain

Selanjutnya kita akan fokus kepada konfigurasi layanan VoIP melalui antarmuka web. Tampilan interface web
trixbox dapat menampilkan informasi detail dalam sistem yang meliputi :
Status service layanan server
Penggunaan network (interface jaringan)
Penggunaan Memory, CPU dan Hardiskdrive
Informasi mount point
Uptime sistem
Status Trixbox
Selanjutnya kita perlu membuat extension SIP untuk client agar dapat digunakan dalam proses komunikasi yang
akan dilakukan pada sisi client menggunakan softphone.
Klik menu PBX selanjutnya pilih submenu PBX Settings, seperti yang ditunjukkan pada gambar berikut :

Setting PBX melalui webconfig

Selanjutnya kita akan masuk ke halaman berikut :

System Status (PBX) Trixbox

Sekarang fokus pada menu Basic pada Trixbox selanjutnya pilih Extensions,seperti yang ditunjukkan pada
halaman berikut :

Penambahan Extension (SIP)

Selanjutnya tambahkan extension dengan melalukan klik tombol Submit (diatas), selanjutnya tambahkan minimal
2 extension, dengan format sesuai dengan keinginan, format yang akan saya gunakan adalah sebagai berikut :
Display Name Username (SIP) Password (Secret)

kancil 1010 1010

tupai 1011 1011

Pembuatan Extension PBX
Jika kedua user telah selesai dibuat, akan ditandai pada notifikasi berikut :
Daftar Extension (SIP)
Lakukan verifikasi agar kedua extensions (SIP) dapat segera digunakan dengan melakukan klik pada tombol Apply
Configuration Changes

Terapkan perubahan konfigurasi

Lanjutkan untuk melakukan reload

Proses Reload
Jika proses penerapan konfigurasi extensions sudah selesai, selanjutnya lakukan konfigurasi softphone agar dapat
menggunakan layanan yang telah disesuaikan sesuai dengan extension (SIP) yang sudah dibuat dan ditentukan
sebelumnya.

D. Konfigurasi sisiClient pakai Linux

- Konfigurasi softphone (SFLPhone) client Linux Dekstop
Sebelumnya lakukan installasi SFLPhone dengan mengetikkan beberapa baris berikut
pada console terminal.
$ sudo add-apt-repository ppa:savoirfairelinux
$ sudo apt-get update
$ sudo apt-get install sflphone-client-gnome
Jika proses installasi selesai selanjutnya lakukan konfigurasi akun pada SFLPhone
sesuai dengan extensions (SIP) yang telah dibuat.
Berikut adalah proses pengaturan akun / extension (SIP) pada softphone SFLPhone,
untuk kedua pengguna.

Konfigurasi akun extensions (SIP) di sisi Client

 Selanjutnya setelah dilakukan proses percobaan layanan dengan melakukan dial
ketujuan, sesuai dengan extensions (SIP), selain proses komunikasi masing-masing
pengguna dapat melakukan diskusi (chat), secara langsung pada saat pengguna saling
berkomunikasi (terhubung).

Proses pengetesan penggunaan layanan VOIP (Trixbox) menggunakan SFLPhone

- Konfigurasi softphone (QuteCom) client Non-Linux
SKonfigurasi softphone di sisi client menggunakan Qutecom sangat mudah dan dominan mirip dengan SFLPhone,
kita hanya perlu menginputkan SIP ID dan password selanjutnya melakukan input ip address server.

Proses Konfigurasi
Proses konfigurasi telah berhasil

Proses pengetessan menggunakan VideoCall (User 1)

Proses pengetessan menggunakan VideoCall (User 2)

Ini yang di linux Selesai Selamat Mencoba.

E. Konfigurasi sisi Client pakai Windows

installasi 3CX SoftPhone for Windows :

1. Download dulu material / installer-nya disini, lalu lakukan installasi 3CX SoftPhone for Windows 7 :
3CX Phone6 for PC :
http://www.3cx.com/downloads/3CXPhone6.msi
atau :
http://www.4shared.com/file/IYG1HQ5Nba/3CXPhone6.html
2. Klik Next untuk melanjutkan proses.
3. Pilih folder installasi, lalu klik Next.
4. Klik Install untuk memulai proses installasi software 3CX SoftPhone for Windows 7 ke PC / laptop kita.

5. Tunggu hingga proses installasi selesai, lalu klik Finish.

 6. Selanjutnya jalankan aplikasi dan akan tampil seperti gambar dibawah ini. Selanjutnya kita klik Create
Profile.
7. Selanjutnya kita klik New untuk membuat profile baru.

8. Selanjutnya isikan Account Name, Caller ID, Nomor Extention, Extention ID dan IP Address IP
PBX Server kita. Pada contoh ini kita mengunakan IP Address : 192.168.10.20. Setelah selesai, klik
menu OK.
9. Klik menu OK untuk kembali ke tampilan utama.
10 . Jika setting yang kita masukkan sudah benar dan IP PBX Server kita juga sudah berfungsi dengan
baik, maka 3CX SoftPhone akan tampil seperti gambar dibawah ini. Tampilan Account
Name Operatordan tampilan Hook menunjukkan bahwa SoftPhone ini sudah siap digunakan.

E. Pelaporan
1. Laporkan hasil pekerjaan anda pada guru pembimbing (pengajar).
2. Buatlah kesimpulan hasil praktik
3. Jika semua telah selesai rapikan alat dan bahan kemudian kembalikan ke tempat semula.
Catatan hasil dan/atau masalah dan cara penanganannya:

Selesai Selamat mencoba.....
