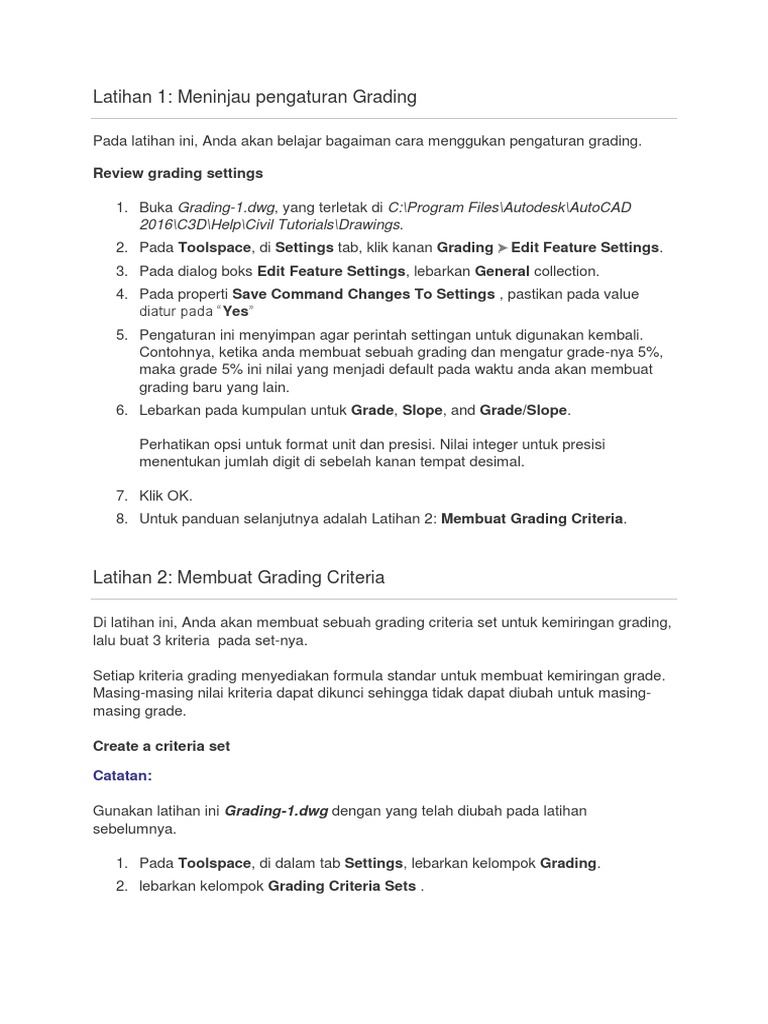

Latihan 1: Meninjau pengaturan Grading

Pada latihan ini, Anda akan belajar bagaiman cara menggukan pengaturan grading.

Review grading settings

1. Buka Grading-1.dwg, yang terletak di C:\Program Files\Autodesk\AutoCAD

2016\C3D\Help\Civil Tutorials\Drawings.
2. Pada Toolspace, di Settings tab, klik kanan Grading Edit Feature Settings.
3. Pada dialog boks Edit Feature Settings, lebarkan General collection.
4. Pada properti Save Command Changes To Settings , pastikan pada value
diatur pada “Yes”
5. Pengaturan ini menyimpan agar perintah settingan untuk digunakan kembali.
Contohnya, ketika anda membuat sebuah grading dan mengatur grade-nya 5%,
maka grade 5% ini nilai yang menjadi default pada waktu anda akan membuat
grading baru yang lain.
6. Lebarkan pada kumpulan untuk Grade, Slope, and Grade/Slope.

Perhatikan opsi untuk format unit dan presisi. Nilai integer untuk presisi
menentukan jumlah digit di sebelah kanan tempat desimal.

7. Klik OK.
8. Untuk panduan selanjutnya adalah Latihan 2: Membuat Grading Criteria.

Latihan 2: Membuat Grading Criteria

Di latihan ini, Anda akan membuat sebuah grading criteria set untuk kemiringan grading,
lalu buat 3 kriteria pada set-nya.

Setiap kriteria grading menyediakan formula standar untuk membuat kemiringan grade.
Masing-masing nilai kriteria dapat dikunci sehingga tidak dapat diubah untuk masing-
masing grade.

Create a criteria set

Catatan:

Gunakan latihan ini Grading-1.dwg dengan yang telah diubah pada latihan
sebelumnya.

1. Pada Toolspace, di dalam tab Settings, lebarkan kelompok Grading.

2. lebarkan kelompok Grading Criteria Sets .
 Kumpulan Grading Criteria Sets menampilkan beberapa grading sets yang
sudah ada di gambar. Anda akan membuat sebuah grading criteria sets baru
kemudian buat dua kriteria baru dalam set baru.

3. Klik kanan Grading Criteria Sets. Klik New.

4. Pada dialog properti Grading Criteria Set, masukan Ditch Criteria Set pada
kotak nama, dan bila perlu masukan deskripsinya.
5. Klik OK.
Criteria set baru ditampilkan dalam koleksi Grading Criteria Sets.

Membuat grading criteria

1. Klik kanan Ditch Criteria Set. klik New.

2. Pada dialog Grading Criteria, klik tab Information.
3. Pada kotak nama, masukan Distance @ -6%.
4. Kriteria ini membuat kemiringan setiap jarak 10 kaki pada grade -6%.
5. Klik tab Criteria dan ikuti parameter berikut:

 Target: Distance
 Distance: 10.000’
 Projection: Slope
 Format: Grade
 Grade: -6.000%

Untuk parameter Grade, klik simbol kunci untuk mengubahnya. Saat Anda
mengunci nilai nilai dalam kriteria grade, Anda tidak diminta untuk menentukan
nilainya setiap kali Anda menggunakan kriteria tersebut.

6. Klik OK.

Membuat grading criteria kedua

1. Buat kriteria yang kedua dengan mengulangi langkah yang sudah dilakukan
diatas, gunakan dengan nama Surface @ 4-1 Slope dan atur nilai-nilai
parameternya sebagai berikut
 Target: Surface
 Projection: Cut/Fill Slope
 Search Order: Cut First
Tetapkan nilai berikut untuk grup properti Cut Slope Projection dan Fill Slope
Projection:
 Format: Slope
 Slope: 4:1

This criteria creates a grade to an existing surface at a 4-to-1 slope. In the next
few steps, you will create another grading criteria by copying an existing one.

2. Create a second criteria by repeating the previous procedure. However, use the
name Surface @ 4-1 Slope and set the following values for the criteria:
3. Click OK to close the Grading Criteria dialog box.
Copy a grading criteria

1. In the Grading Criteria Sets collection, expand the Basic Set. Right-click
the Relative Elevation @ Slope criteria. Click Copy.
2. In the Grading Criteria dialog box, change the name to Relative Elevation @ 3-1
Slope. Specify the following parameters:
 Target: Relative Elevation
 Relative Elevation: -3.0’
 Projection: Slope
 Format: Slope
 Slope: 3:1
This criteria creates a grade to a relative elevation of –3 feet at a 3-to-1 slope.

3. Click OK to close the Grading Criteria dialog box.

4. On the ToolspaceSettings tab, click and drag the new criteria (Relative Elevation
@ 3-1 Slope) from the Basic Set to the Ditch Criteria Set.
When you create a criteria by copying, the new criteria name must be unique
within the drawing, regardless of criteria set.
To continue this tutorial, continue to Exercise 3: Creating Grading Styles.
