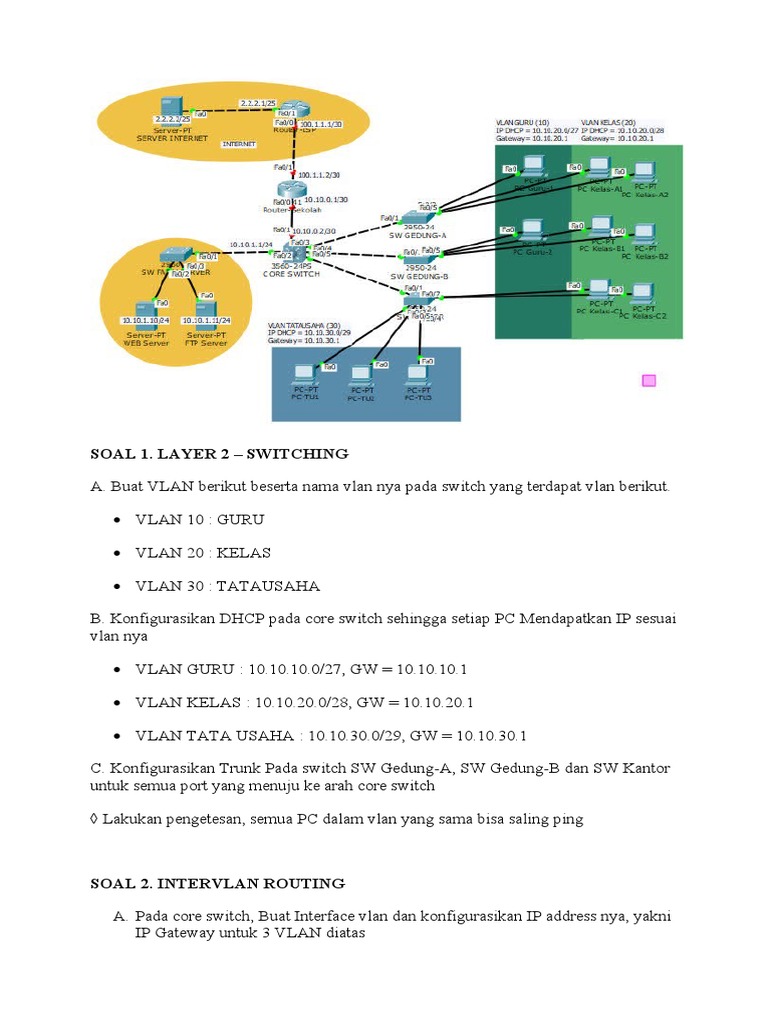

SOAL 1.

LAYER 2 – SWITCHING

A. Buat VLAN berikut beserta nama vlan nya pada switch yang terdapat vlan berikut.

 VLAN 10 : GURU

 VLAN 20 : KELAS

 VLAN 30 : TATAUSAHA

B. Konfigurasikan DHCP pada core switch sehingga setiap PC Mendapatkan IP sesuai

vlan nya

 VLAN GURU : 10.10.10.0/27, GW = 10.10.10.1

 VLAN KELAS : 10.10.20.0/28, GW = 10.10.20.1

 VLAN TATA USAHA : 10.10.30.0/29, GW = 10.10.30.1

C. Konfigurasikan Trunk Pada switch SW Gedung-A, SW Gedung-B dan SW Kantor

untuk semua port yang menuju ke arah core switch

 Lakukan pengetesan, semua PC dalam vlan yang sama bisa saling ping

SOAL 2. INTERVLAN ROUTING

A. Pada core switch, Buat Interface vlan dan konfigurasikan IP address nya, yakni
IP Gateway untuk 3 VLAN diatas
 B.  Konfigurasikan Inter Vlan Routing pada core switch sehingga semua PC
dalam vlan berbeda bisa saling ping

 Lakukan pengetesan, semua PC dalam vlan yang berbeda bisa saling ping

SOAL 3. OSPF ROUTING

A. Pada Core Switch

a. Konfigurasikan IP address 10.10.0.2/30 untuk port yang menuju ke

Router-SEKOLAH

b. Switch Konfigurasikan IP address 10.10.1.1/24 untuk port yang menuju

ke switch Farm Server

c. Konfigurasikan routing protokol OSPF dengan process ID 1

d. Masukkan semua network yang ada pada core switch kedalam ospf area
0

B. Pada Router-Sekolah

a. konfigurasikan IP address 10.10.0.1/30 untuk port yang menuju ke core

switch

b. konfigurasikan OSPF dengan prosess id 1

c. masukkan network yang menuju ke core switch kedalam ospf area 0

 Lakukan pengetesan, semua PC dan laptop bisa ping ke server lokal 10.10.1.10 dan
10.10.1.11

SOAL 4. INTERNET

A. Pada router-sekolah konfigurasikan

a. NAT Overload pada interface fa0/1 agar semua IP pada vlan 10,20,30
bisa internetan (akses ke server 2.2.2.2)

b. Konfigurasikan agar bila ada paket yang menuju ke internet dikirimkan

ke IP router ISP yakni 100.1.1.1

B. Pada core switch

a. Konfigurasikan agar bila ada paket yang menuju ke internet dikirimkan

ke IP Router-Sekolah yakni 10.10.0.1

 Lakukan pengetesan, semua PC dan laptop bisa ping ke server internet 2.2.2.2
Address: 10.10.10.0 00001010.00001010.00001010.000 00000
Netmask: 255.255.255.224 = 27 11111111.11111111.11111111.111 00000
Wildcard: 0.0.0.31 00000000.00000000.00000000.000 11111
=>
Network: 10.10.10.0/27 00001010.00001010.00001010.000 00000 (Class
A)
Broadcast: 10.10.10.31 00001010.00001010.00001010.000 11111
HostMin: 10.10.10.1 00001010.00001010.00001010.000 00001
HostMax: 10.10.10.30 00001010.00001010.00001010.000 11110
Hosts/Net: 30 (Private Internet)

Address: 10.10.20.0 00001010.00001010.00010100.0000 0000

Netmask: 255.255.255.240 = 28 11111111.11111111.11111111.1111 0000
Wildcard: 0.0.0.15 00000000.00000000.00000000.0000 1111
=>
Network: 10.10.20.0/28 00001010.00001010.00010100.0000 0000 (Class
A)
Broadcast: 10.10.20.15 00001010.00001010.00010100.0000 1111
HostMin: 10.10.20.1 00001010.00001010.00010100.0000 0001
HostMax: 10.10.20.14 00001010.00001010.00010100.0000 1110
Hosts/Net: 14 (Private Internet)

Address: 10.10.30.0 00001010.00001010.00011110.00000 000

Netmask: 255.255.255.248 = 29 11111111.11111111.11111111.11111 000
Wildcard: 0.0.0.7 00000000.00000000.00000000.00000 111
=>
Network: 10.10.30.0/29 00001010.00001010.00011110.00000 000 (Class
A)
Broadcast: 10.10.30.7 00001010.00001010.00011110.00000 111
HostMin: 10.10.30.1 00001010.00001010.00011110.00000 001
HostMax: 10.10.30.6 00001010.00001010.00011110.00000 110
Hosts/Net: 6 (Private Internet)
