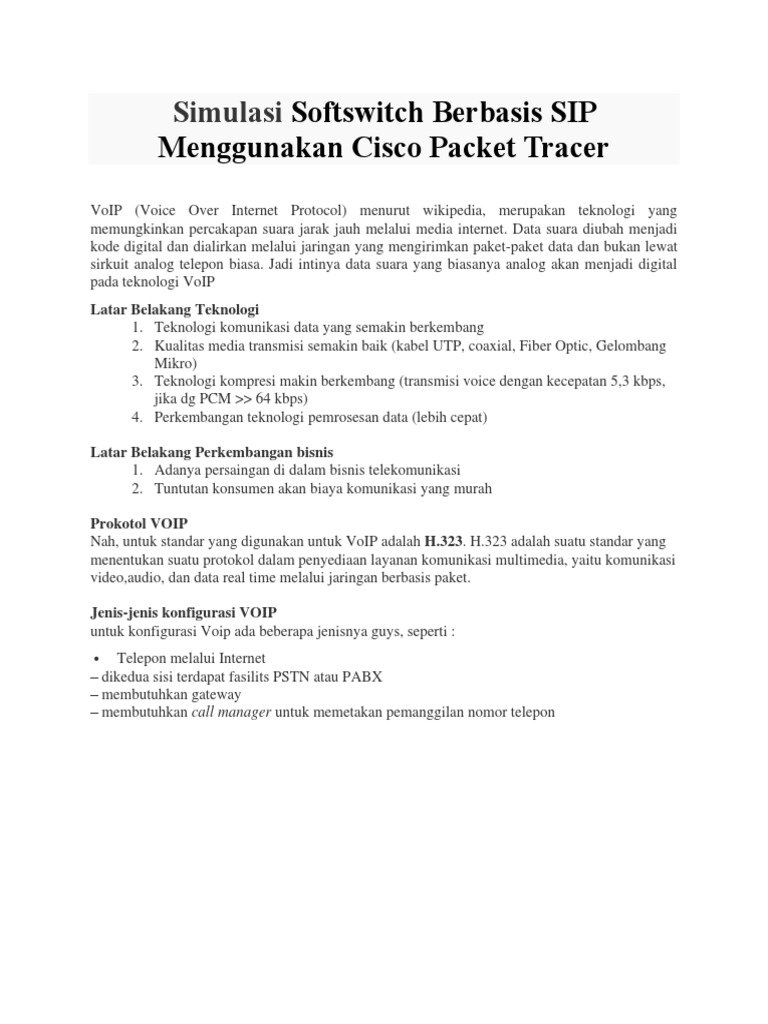

Simulasi Softswitch Berbasis SIP

Menggunakan Cisco Packet Tracer


VoIP (Voice Over Internet Protocol) menurut wikipedia, merupakan teknologi yang
memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi
kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data dan bukan lewat
sirkuit analog telepon biasa. Jadi intinya data suara yang biasanya analog akan menjadi digital
pada teknologi VoIP
Latar Belakang Teknologi
1. Teknologi komunikasi data yang semakin berkembang
2. Kualitas media transmisi semakin baik (kabel UTP, coaxial, Fiber Optic, Gelombang
Mikro)
3. Teknologi kompresi makin berkembang (transmisi voice dengan kecepatan 5,3 kbps,
jika dg PCM >> 64 kbps)
4. Perkembangan teknologi pemrosesan data (lebih cepat)

Latar Belakang Perkembangan bisnis


1. Adanya persaingan di dalam bisnis telekomunikasi
2. Tuntutan konsumen akan biaya komunikasi yang murah

Prokotol VOIP
Nah, untuk standar yang digunakan untuk VoIP adalah H.323. H.323 adalah suatu standar yang
menentukan suatu protokol dalam penyediaan layanan komunikasi multimedia, yaitu komunikasi
video,audio, dan data real time melalui jaringan berbasis paket.

Jenis-jenis konfigurasi VOIP


untuk konfigurasi Voip ada beberapa jenisnya guys, seperti :
• Telepon melalui Internet
– dikedua sisi terdapat fasilits PSTN atau PABX
– membutuhkan gateway
– membutuhkan call manager untuk memetakan pemanggilan nomor telepon
Jenis Voip Telepon
• Gabungan perangkat telepon dan perangkat berbasis IP
– menggunakan sistem hybrid
– kelemahannya pemanggilan hanya dapat dilakukan satu arah (dr komputer ke telepon,
sebaliknya tidak bisa)

Jenis Voip Telepon-Komputer

• Komunikasi perangkat berbasis IP

– membutuhkan sebuah gatekeeper


– pensinyalan lebih sederhana
Jenis Voip komputer

Sebelum memulai simulasi VoIP ini, persiapkan alat dan bahan yang dibutuhkan, yakni Personal
Computer, Aplikasi Cisco Packet Tracer Student v. 6.1.1, Bangun jaringan seperti gambar
berikut :

Topologi Jaringan VoIP dengan Cisco Packet Tracer

Langkah-langkahnya adalah
1.Pastikan PC anda telah terinstall aplikasi Cisco Packet Tracer Student v 6.1.1, caranya:
a. Klik kiri 2 kali setup cisco packet tracer seperti gambar di bawah ini
Install Cisco Packet Tracer
b. Kemudian muncul jendela instalasi cisco packet tracer student v 6.1.1 seperti di bawah ini :

Install Cisco Packet Tracer

2.Setelah itu aplikasi Cisco packet tracer student 6.1.1 akan langsung terbuka, tampilannya
seperti gambar di bawah ini
Cisco Paket Tracer

Langkah berikutnya adalah memasukkan peralatan yang di butuhkan untuk membangun jaringan
VOIP, yaitu:
1. Router 2811 sebanyak 1 buah
2. Switch 2950-24 sebanyak 1 buah
3. PC-PT sebanyak 1 buah
4. IP Phone 7960 sebanyak 1 buah
5. Home-Voip-PT sebanyak 1 buah
6. Analog-Phone-PT sebanyak 1 buah

4.Cara mengambil peralatan tadi dengan mengklik peralatan yang ada di bawah jendela cisco
packet tracer kemudian di drag ke lembar kerja packet tracernya. Seperti di bawah ini.
Mengambil perangkat

5.Lakukan hal tersebut pada komponen yang lainnya dan susun seperti gambar di bawah ini:

Desain Topologi Voip

6.Setelah itu, kita akan memasang media transmisinya (perkabelan) dengan cara memilih
Connection yang di lambangkan dengan gambar petir seperti gambar di bawah ini
Mengambil kabel otomatis

7.Maka terbentuklah jaringan VOIP seperti gambar di bawah ini

Koneksi kabel pada perangkat Voip

8.Setelah itu kita akan menghidupkan IP Phone0


• Klik gambar IP Phone0, kemudian masukkan power adapter ke telephonenya seperti
gambar di bawah ini

ip phone
9.Setelah itu kita akan mengkonfigurasi Router
• Hidupkan port dari Router dengan klik gambar Router dan centang kotak port on pada
Fast Ethernet 0/0
• Isi IP Address dengan 10.126.11.1
Isi subnet mask dengan 255.0.0.0 seperti gambar di bawah ini

• Masuklah kedalam mode CLI (Command Line Interface) dengan klik tab CLI diatas
jendela Router0, maka tampilannya seperti ini
• Ketikkan perintah di bawah ini
Router (config-if)# exit
Router (config)# ip dhcp pool voice
Router (dhcp-config)# network 10.126.11.0 255.255.255.0
Router (dhcp-config)# default-router 10.126.11.1
Router (dhcp-config)# option 150 ip 10.126.11.1
Router (dhcp-config)# exit
Router (config)# telephony-service
Router (config-telephony)# max-dn 5
Router (config-telephony)# max-ephone 5
Router (config-telephony)# ip source-address 10.126.11.1 port 2000
Router (config-telephony)# auto assign 4 to 6
Router (config-telephony)# auto assign 1 to 5
Setelah itu kita akan mengkonfigurasi Switch0
10.Klik gambar Switch0 kemudian pilih Config dan pilih FastEthernet0/1, Access menjadi
Trunk.

Mode Trunk

• Setelah itu masuklah mode CLI dengan klik tab CLI.


• Ketikkan perintah berikut

Switch(config-if)# exit
Switch(config)# int range fa0/2-4
Switch(config-if-range)# switchport access vlan 1
Switch(config-if-range)# switchport voice vlan 1

• Kembali ke CLI Router0 pada FastEthernet0/0 dan ketikkan perintah berikut


Router(config-if)# exit
Router(config)# ephone-dn 1
Router(config-ephone-dn)# num 1001
Router(config-ephone-dn)# exit
Router(config)# ephone-dn 2
Router(config-ephone-dn)# num 1002
Router(config-ephone-dn)# exit
Router(config)# ephone-dn 3
Router(config-ephone-dn)# num 1003
Router(config-ephone-dn)# exit

• Kembali ke Config Router0 pada FastEthernet0/0 dan ketikkan Subnet Masknya


255.255.255.0

11.Setelah itu kita akan mengkonfigurasi PC0
• Pililah tab Desktop dan pilih IP Configuration untuk melihat konfigurasi IP Address,
disana IP static yang di isi masih kosong, karena system kita memakai DHCP maka
pilihlah DCHP, maka akan muncul IP address secara otomatis, seperti gambar di
bawah ini

Konfigurasi PC
• Maka kita telah selesai mengkonfigurasi PC0

12.Setelah itu kita akan mengkonfigurasi Analog Phone0
Untuk konfigurasi Analog Phone nol, kita harus mengisi IP Server VoIP kita di Home VoIP0,
klik gambar Home VoIP0 kemudian pilih tab Config dan isikan Server Address dengan IP
Router 10.126.11.1, seperti gambar di bawah ini

Server Home-Voip

• Sekarang liatlah Analog Phone0 kita sudah berisi nomor VoIP yang di gunakan untuk
menelpon dengan klik gambar Analog Phone0 dan pilih tab GUI seperti gambar di
bawah ini
Analog Phone (Telepon Rumah)

13.Selanjutnya kita akan melihat nomor VoIP yang di berikan pada PC0
• Klik kembali gambar PC0, kemudian pilihlah tab Desktop dan pilih Cisco IP
Communicator, maka anda akan dapat melihat nomor VoIP yang di gunakan di PC0.
Seperti gambar di bawah ini.
PC VOIP Software

14.Selanjutnya kita akan melihat nomor VoIP yang di berikan pada IP Phone0
• Klik kembali gambar IP Phone0, kemudian pilihlah GUI, anda akan dapat melihat
nomor VoIP yang di gunakan di IP Phone0. Seperti gambar di bawah ini.
Cisco IP Phone

15.Terakhir adalah bagaimana cara komunikasi VoIP


• Caranya yaitu dengan memasukkan nomor VoIP tujuan kita pada perangkat VoIP
selain perangkat dengan nomor tujuan tadi, misalnya kita mau menelpon perangkat
dengan nomor VoIP 1001 dari perangkat dengan nomor VoIP 1002. Langkah
langkahnya yaitu:

Klik Gambar PC0 yang memiliki nomor VoIP 1002 dan Pilih Desktop kemudian pilih Cisco IP
Communicator dan tekan nomor 1001 maka hasilnya seperti gambar di bawah ini.

Koneksi PC Voip Soft


• Telephone dengan nomor VoIP yang di tuju akan berdering, yaitu perangkat VoIP
dengan nomor 1001 (IP Phone0).
• Maka angkatlah panggilan tersebut dengan klik gambar IP Phone0 dan pilih tab GUI
kemudian akan ada indikator telepon masuk seperti gambar di bawah ini

• Kemudian klik gagang telepon maka kita sudah melakukan komunikasi via VoIP
seperti gambar di bawah ini

Komunikasi IP Phone VoIP


Demikianlah Tutorial mengenai Simulasi VoIP menggunakan Cisco Paket Tracer, semoga
bermanfaat dan dapat diaplikasikan ke dalam perangkat Cisco sesungguhnya
