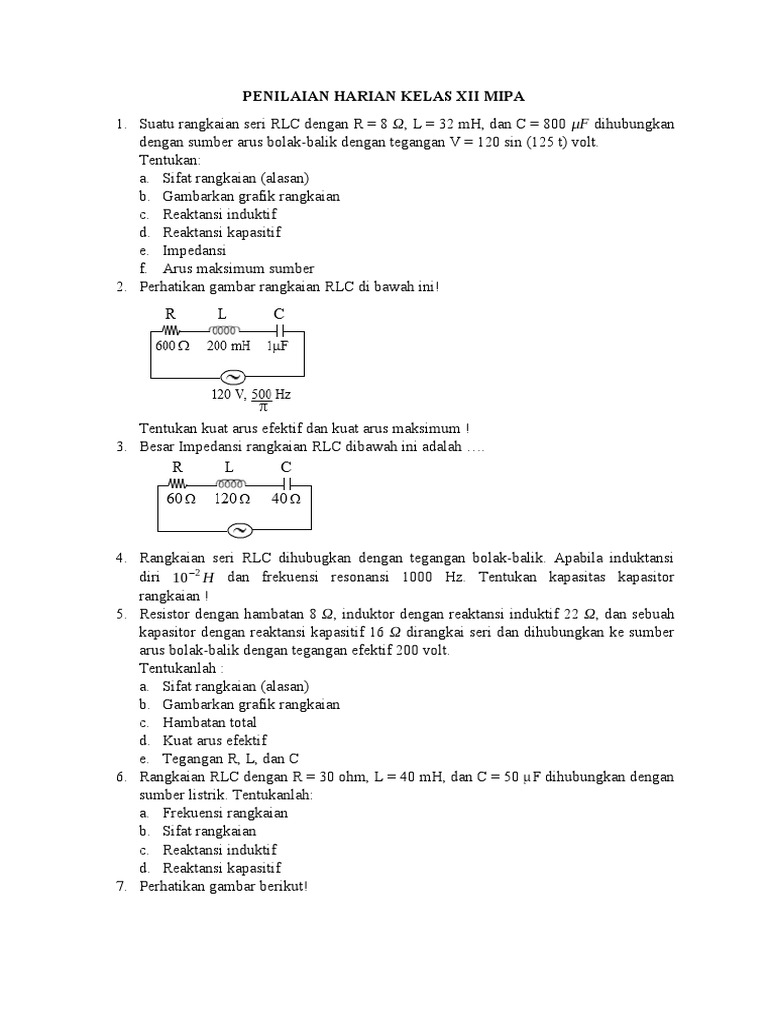

1. Suatu rangkaian seri RLC dengan R = 8 Ω , L = 32 mH, dan C = 800 μF dihubungkan
dengan sumber arus bolak-balik dengan tegangan V = 120 sin (125 t) volt. Tentukan: a. Sifat rangkaian (alasan) b. Gambarkan grafik rangkaian c. Reaktansi induktif d. Reaktansi kapasitif e. Impedansi f. Arus maksimum sumber 2. Perhatikan gambar rangkaian RLC di bawah ini!
Tentukan kuat arus efektif dan kuat arus maksimum !
3. Besar Impedansi rangkaian RLC dibawah ini adalah ….
4. Rangkaian seri RLC dihubugkan dengan tegangan bolak-balik. Apabila induktansi
diri 10−2 H dan frekuensi resonansi 1000 Hz. Tentukan kapasitas kapasitor rangkaian ! 5. Resistor dengan hambatan 8 Ω , induktor dengan reaktansi induktif 22 Ω , dan sebuah kapasitor dengan reaktansi kapasitif 16 Ω dirangkai seri dan dihubungkan ke sumber arus bolak-balik dengan tegangan efektif 200 volt. Tentukanlah : a. Sifat rangkaian (alasan) b. Gambarkan grafik rangkaian c. Hambatan total d. Kuat arus efektif e. Tegangan R, L, dan C 6. Rangkaian RLC dengan R = 30 ohm, L = 40 mH, dan C = 50 µF dihubungkan dengan sumber listrik. Tentukanlah: a. Frekuensi rangkaian b. Sifat rangkaian c. Reaktansi induktif d. Reaktansi kapasitif 7. Perhatikan gambar berikut! Tentukan arus maksimum dan sifat rangkaian tersebut! 8. Sebuah resistor 400 ohm, induktor 2 H, dan kapasitor 20 μF dirangkai seri serta dihubungkan dengan sumber tegangan 220 volt, 100 rad/s. Tentukan: a. Reaktansi induktif b. Reaktansi kapasitif c. Sifat rangkaian d. Grafik rangkaian e. Impedansi f. Arus sumber tegangan
