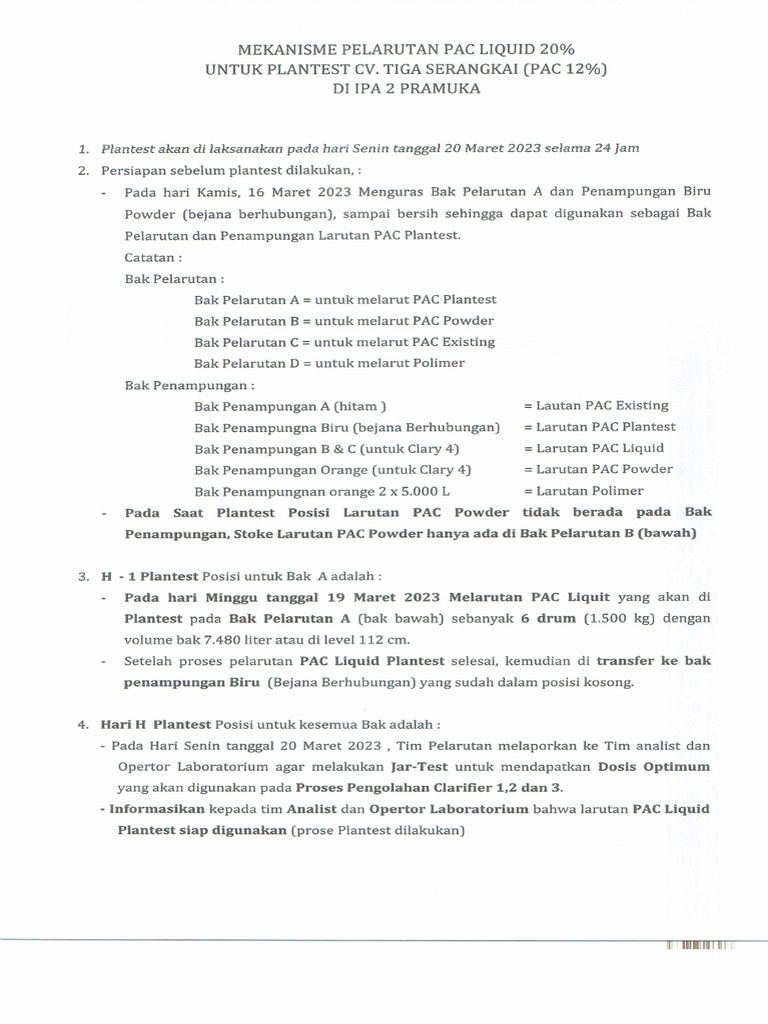

MEKANISME PELARUTAN PAC LIQUID 20% UNTUK PLANTEST CV. TIGA SERANGKAI (PAC 12%) DIIPA 2 PRAMUKA 1. Plantest akan di laksanakan pada hari Senin tanggal 20 Maret 2023 selama 24 Jam 2, Persiapan sebelum plantest dilakukan, : - Pada hari Kamis, 16 Maret 2023 Menguras Bak Pelarutan A dan Penampungan Biru Powder (bejana berhubungan), sampai bersih sehingga dapat digunakan sebagai Bak Pelarutan dan Penampungan Larutan PAC Plantest. Catatan : Bak Pelarutan : Bak Pelarutan A = untuk melarut PAC Plantest Bak Pelarutan B = untuk melarut PAC Powder Bak Pelarutan C = untuk melarut PAC Existing Bak Pelarutan D = untuk melarut Polimer Bak Penampungan : Bak Penampungan A (hitam ) = Lautan PAC Existing Bak Penampungna Biru (bejana Berhubungan) _ = Larutan PAC Plantest Bak Penampungan B & C (untuk Clary 4) = Larutan PAC Liquid Bak Penampungan Orange (untuk Clary 4) = Larutan PAC Powder Bak Penampungnan orange 2x 5.000 L = Larutan Polimer - Pada Saat Plantest Posisi Larutan PAC Powder tidak berada pada Bak Penampungan, Stoke Larutan PAC Powder hanya ada di Bak Pelarutan B (bawah) 3. H -1 Plantest Posisi untuk Bak A adalah : Pada hari Minggu tanggal 19 Maret 2023 Melarutan PAC Liquit yang akan di Plantest pada Bak Pelarutan A (bak bawah) sebanyak 6 drum (1.500 kg) dengan volume bak 7.480 liter atau di level 112 cm. Setelah proses pelarutan PAC Liquid Plantest selesai, kemudian di transfer ke bak penampungan Biru (Bejana Berhubungan) yang sudah dalam posisi kosong. 4, Hari H Plantest Posisi untuk kesemua Bak adalah : - Pada Hari Senin tanggal 20 Maret 2023 , Tim Pelarutan melaporkan ke Tim analist dan Opertor Laboratorium agar melakukan Jar-Test untuk mendapatkan Dosis Optimum yang akan digunakan pada Proses Pengolahan Clarifier 1,2 dan 3. - Informasikan kepada tim Analist dan Opertor Laboratorium bahwa larutan PAC Liquid Plantest siap digunakan (prose Plantest dilakukan) nate5. Pada 2 jam proses Plantest akan dilakukan analisa dan evaluasi, jika berhasil, maka tim pelarutan kembali melarut PAC Liquid yang akan di Plantest sebanyak 10 drum (2500 kg) dengan volume bak 12,500 | atau dilevel 224 cm , kemudian di tranfer ke Bak Biru (Bak bagian Kanan) , Plantest akan berjalan selama 24 jam atau sampai Larutan PAC Plantest habis pada bak Biru (level minum 40 cm) 6. Jika Plantest dalam 2 jam tidak berhasil, Operator pengolahan akan menggunakan Larutan PAC Exiting kembali di Bak Penampungan A (Bak Hitam). Dan Larutan PAC Plantest akan diturunkan ke Bak Pelarutan A, kemudian Bak Penampungan Powder di bersihkan untuk menaikkan kembali larutan PAC Powder pada dari Bak Pelarutan B (bawah) Mengetahui, Banjarmasin, 13 Maret 2023 Manager Produksi 2, Supervisor Laboratorium 2 ° | — Yat 7 Murdadl, Se Naima Faridha, ST NIK, 193 02 217 NIK, 202 08 345No. Berat (kg) | Berat Jenis | No Berat (kg) Berat Jenis (ke/!) (kg/l) 1 249) 1.268 | 9. 249 1.270 2. 250 1.271 __ | 10. 249) 1.270 3. 250) [1am [a1 250 1.270 4. 249 | 1.270 12. 249 1.270 5. 249 1.270 | 13. 250 1.270 6. 249) 1271 (| 14. 248 1.270 7. 250 4271 | 45. 249) 1.269 3. | 250 1.270 | 16. | 249 1.270 Kebutuhan PAC Liquid untuk Clari 1,2 dan 3 adalah 657 /jam cm Bak Biru adalah 64.45 liter Sehingga : 657 I/iam 64.45 | = 10.19 cm/jam Kebutuhan PAC Liquid untuk 4 jam pertama adalah 10.19 cm/jam x 4 = 40.76 cm/4jam Level minimum Bak Biru adalah 40 cm Total PAC liquid untuk 4 jam adalah : = 40.76 cm /4 jam+ 40 cm level minum = 80,76cm = 90cm Sehingga kebutuhan Pac Liquid selama 4 jam adalah 90 om x 64.45 liter 5.800 liter @ Karena adanya cekungan pada Bak Pelarutan Bahan sebanyak 1.237 liter 2 (lihat perhitungan Bak A) Sehingga Volume | + Volume 2 = 5.800 liter + 1.237 liter .037 liter Maka kebutuhan PAC dalam Kg sebanyak : 7.037em3 35 cm x 237 cm x tinggi (cm) tinggi (em) .037 em3 / 5.57 em2 = 1,26m Konsentrasi larutan PAC adalah 20% Konsentrasi larutan = (kg/1) x 100 Kg = (20/100) x 7.037 1 = 1.407 kg = 6drum No, drum 1 ~6 jumlah total kg adalah 1.496 kg Liter = 1.496 kg / (20/100) = 7.480 liter Cekungan bawah adalah 1.236.6 liter membutuhkan 249 kg Jadi : berat PAC 1.496 kg - 249 kg = 1.247 kg Volume larutan = 1.247 kg / (20/100) = 6.235 liter Level Bak adalah 6,235 m3 = 2,35 m x 2,37 mx tinggi (m) Maka tinggi (m) = 6,235 m3 / 5.57 m2 = 1,12 matau 112 cm Jadi No. drum 1 s/d 6 di larutakan ke Bak pelarutan A (bawah) dengan berat sebanyak 1.496 kg sampal level 112 em atau 1.12 mLampiran : HITUNGAN PENGGUNAAN PAC LIQUID UNTUK PLANT TEST 24 JAM DIIPA 2 PRAMUKA Data diambil pada tanggal 08 Maret 2023 , konsentrasi larutan PAC liquid 20% dengan Debit air Baku 4.381 m°jjam. Ket: Clary 1 = 1.645 m*/jam, Dengan Rata-rata Turbidity 8.56 NTU Clary 2 = 1.365 m*/jam Dengan Rata-rata Turbidity 65.05 NTU Clary 3 = 1.371 m*/jam Dengan Rata-rata Turbidity 7.95 NTU ¢ Bak Penampungan Atas (Bak A) Level bak yang terpakai pada jam 16:00 WITA s/d 06:00 WITA (14 jam) sebanyak 92 cm (200 cm — 108 em) Sehingga : Penurunan level bak PAC per jam adalah som = 6,6¢em/jam 14 jam Z Dignana Lem = 99,49 dapat dilihat pada perhitungan bak penampungan A " Kebutuhan PAC 99,49 Liem = x66 cm/jam " 656.63 L/jam 15.759 L/24 jam qa) Jadi kebutuhan PAC Liquid 20% untuk 24 jam adalah 15.759 L ¢ Bak yang digunakan untuk Penampungan PAC Plantest adalah Bak Penampungan PAC Powder (Bejana Berhubungan) Dimana Volume = 8,38 m3. untuk 1 Bejana 16,76 m3 untuk 2 Bejana Level akhir = 260 em Sehingga 1 om = 16,76 m3 / 260 em = 64,45 liter /em % Karena adanya minimum Outlet di BAK Penampungan Powder sebanyak 50 em Maka : 50cm x 64.46 liter/em = 3.223 L Q Jumlah Total PAC yang dibutuhkan adalah Total(L) = 15.759 L +3.223L = 18.982 LiterBak Pelarutan Bawah Hitungan kebutuhan PAC Liquit dengan kons. 20% di bak pelarutan bawah (tinggi level bak yang dilarut selama 24 jam) : Kebutuhan PAC Bak atas (panjang x lebar) 18.982 L, 2,35 mx 237m 18.982 L, 537m = 341m 34lcm Volume untuk level bak pelarutan bawah adalah : Vo =pxixt = 235em x 237em x 341 om = 18,992 cm* = 18.992 L Berat PAC Liquid yang dibutuhkan untuk larutan PAC liquid dengan kons. 20% dengan Volume bak 18.992 L = 18.992 L x 0,20 = 3.798 Kg Asumsi 1 drum = 250 kg maka: 3.798 kg. 230 kg/ drum 0 15,2 drum ~ 16 drum —— 16 drum + 1 drum yang tidak dapat tersedot habis + 1 drum sebagai Save apabila ada kenaikan Air Baku di luar hitungan yang ada. Sehingga total drum yang harus disediakan adalah 18 drum (1 drum @250 kg) TanBAK PENAMPUNGAN PAC POWDER vo =ar.t K=2nr =3.14 x (1.013) x 2.60 636 = 2x3,14xr = 3.14 x 1.026 x 2.60 r= 636/ 628 = 8,378 m? = 1,013m u 8.378 liter (1 bak) 2.x 8.378 liter = 16.756 liter (2 bak) Setiap penurunan level 1 cm adalah = 16.756 liter m? 260 em = 0.06445 m3/cm atau 64,45 liter /em BAK PELARUTAN BAWAH Vol ume Bak A = Volume Bak C Volume Bagian A V=Pxixt =235m x 237m x 245m = 13,645 m> = 13.645 literVolume Bagian B Vi Kanan =%x 22x23 x 207 52,371 L Ve Depan =%x22x23 x 209 = 52,877L Vixia =92,371L a Vp Belakang. =52,877L Total = 210,496 L =210,5L. Volume 3 em v = 235 x 237x3 = 167,087 L Volume 23 em Vo =235x237x23 = 1280,98 L Volume sesudah dikurangi V = 1280,98-210,5 L = 10695 L Volume Total V = 1069,5 + 167,087 = 1236,6 L Volume Total= Volume A + Volume B = 13.645 liter + 1.236.6 liter = 14.881 Liter
