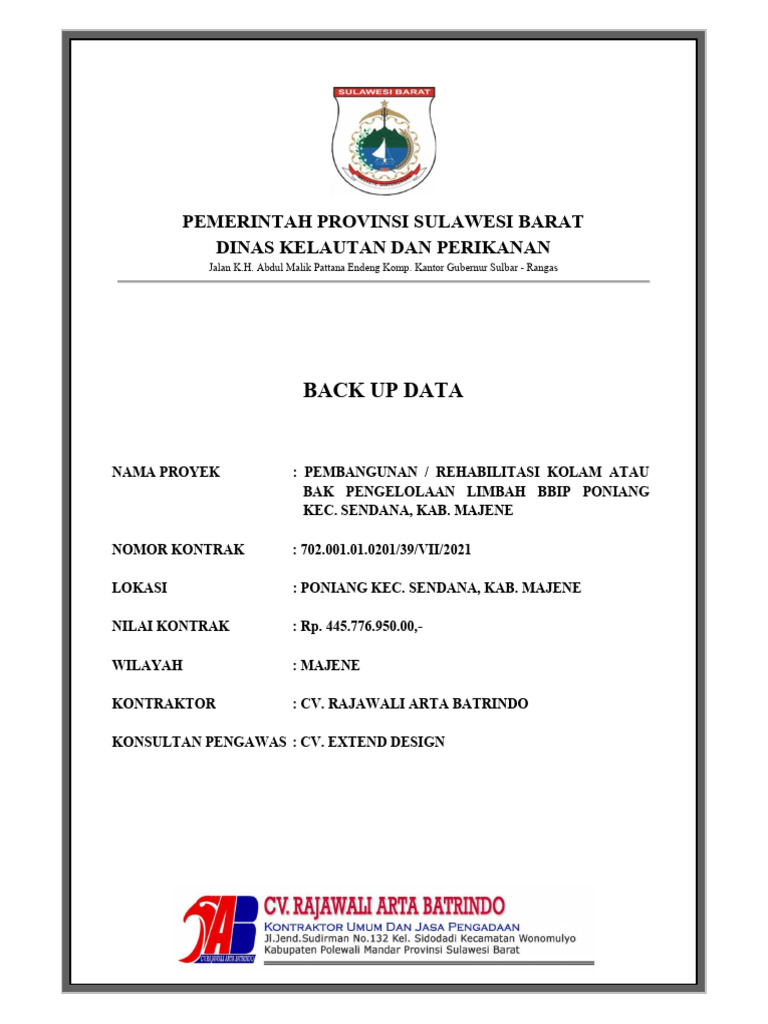

PEMERINTAH PROVINSI SULAWESI BARAT

DINAS KELAUTAN DAN PERIKANAN

Jalan K.H. Abdul Malik Pattana Endeng Komp. Kantor Gubernur Sulbar - Rangas

BACK UP DATA

NAMA PROYEK : PEMBANGUNAN / REHABILITASI KOLAM ATAU

BAK PENGELOLAAN LIMBAH BBIP PONIANG
KEC. SENDANA, KAB. MAJENE

NOMOR KONTRAK : 702.001.01.0201/39/VII/2021

LOKASI : PONIANG KEC. SENDANA, KAB. MAJENE

NILAI KONTRAK : Rp. 445.776.950.00,-

WILAYAH : MAJENE

KONTRAKTOR : CV. RAJAWALI ARTA BATRINDO

KONSULTAN PENGAWAS : CV. EXTEND DESIGN

 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
14 : Pekerjaan Rabat Selasar Bak Beton K150

L1 L2 T Tebal Luas Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m) (m2) (m3)
14 Pekerjaan Rabat Selasar Bak Beton K150
A VOL. LANTAI
1 A (A + B /2)x T 2 1,70 3,75 0,12 10,69 1,28
2 B AxB 2,7 1 0,12 2,70 0,32
3 C AxB 1,6 3,75 0,12 6,00 0,72
4 D (A + B /2)x T 1,3 2,00 11,2 0,12 25,76 3,09
5 E AxB 1 10,2 0,12 10,20 1,22
6 F AxB 1 5 0,12 5,00 0,60

B VOL. BALOK
1 A 14,4 0,25 0,35 0,09 1,26
2 B 6,1 0,25 0,35 0,09 0,53
3 C 14,4 0,25 0,35 0,09 1,26
4 D 7 0,25 0,35 0,09 0,61

Total Volume 10,91

Volume Kontrak 10,89
Selisih 0,01
SKETSA:

Lebar

D
A

Tebal
T
B
F

C L2
E

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
: PERPIPAAN JARIGAN MANHOLE
1 : Pipa PVC 3'' Tipe AW

Panjang Lebar Jumlah Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m1)
1 Pipa PVC 3'' Tipe AW
1 Pipa Pembagi A M 0,40 16 6,40
2 Pipa Pembagi B M 0,20 16 3,20
3 Pipa Pembagi C M 1,90 16 30,40
4 Pipa Buagan Akhir M 3,00 1 3,00
5 Pipa Udara M 0,50 12 6,00
Total Volume 49,00
Volume Kontrak 43,00
Selisih 6,00
SKETSA:

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
: PERPIPAAN JARIGAN MANHOLE
7 : Galian Tanah
8 : Urugan Pasir
9 : Urugan Kembali
10 : Pipa PVC dia. 4''

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m1)
7 Galian Tanah
1 Galian Pipa PxLxT 87,00 0,35 0,54 16,44
2 Galian Pipa PxLxT 29,90 0,35 0,65 6,80
3 Galian Pipa PxLxT 34,60 0,35 0,25 3,03
Total Volume 26,27
Volume Kontrak 24,60
Selisih 1,67
8 Urugan Pasir
1 Pipa Manhole PxLxT 150,00 0,35 0,05 2,63

Total Volume x 8 Bak 2,63

Volume Kontrak 2,46
Selisih 0,17
10 Pipa PVC dia. 4''
1 Ppa Pvc 4'' M 250,45 250,45

Total Volume 250,45

Volume Kontrak 249,50
Selisih 0,95
SKETSA:

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
III : MANHOLE 80x80 cm ( 8 Unit )
10 : Plat Penutup Manhole Primer Beton Bertulang K.225 (Kg Besi + Bekisting)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
10 Plat Penutup Manhole Primer Beton Bertulang K.225 (Kg Besi + Bekisting)
1 Model 1 PxLxT 0,80 0,80 0,1 0,06
2 Model 2 PxLxT 0,50 0,50 0,05 0,01
Total Volume 0,08
Total Volume x 8 Unit 0,61
Volume Kontrak 0,61
Selisih 0,00
SKETSA:
Besi Angkur

Plat Penutup

Balok
Tanah Timbunan
Tanah Dasar

Rabat Dasar Pipa

Plat Lantai
Lantai Kerja
Pasir Urug

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
III : MANHOLE 80x80 cm ( 8 Unit )
7 : Landasan Pipa Beton K.150
8 : Kolom Beton Bertulang K.225, 15/15 cm, (Kg Besi + Bekisting)
9 : Ring Balok Beton Bertulang K 225, 15/15 (Kg Besi + Bekisting)
10 : Plat Penutup Manhole Primer Beton Bertulang K.225 (Kg Besi + Bekisting)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
7 Landasan Pipa Beton K.150
1 Beton Landasan Pipa PxLxT 0,56 0,56 0,18 0,06
Volume x 8 unit Manhole 0,45
Total Volume 0,45
Volume Kontrak 0,40
Selisih 0,05
2 Kolom Beton Bertulang K.225, 15/15 cm, (Kg Besi + Bekisting)
1 Kolom PxLxT 0,15 0,15 0,4 0,01

Total Volume x 4 kolom / Bak 0,04

Total Volume x 8 Bak 0,29
Volume Kontrak 0,29
Selisih 0,00
3 Ring Balok Beton Bertulang K 225, 15/15 (Kg Besi + Bekisting)
1 Ring Balk PxLxT 2,60 0,15 0,15 0,06

Total Volume 0,06

Volume x 8 unit Manhole 0,47
Volume Kontrak 0,47
Selisih 0,00
SKETSA:
Besi Angkur

Plat Penutup

Balok
Tanah Timbunan
Tanah Dasar

Rabat Dasar Pipa

Plat Lantai
Lantai Kerja
Pasir Urug

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
III : MANHOLE 80x80 cm ( 8 Unit )
4 : Pas. Batu Bata Dinding 1:3
5 : Plesteran Dinding Bata 1:2
6 : Acian

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m2)
4 Pas. Batu Bata Dinding 1:3
1 Pas. Batu LxT 2,00 0,4 0,80
Total Volume 0,80
Volume x 8 unit Manhole 6,40
Volume Kontrak 6,40
Selisih 0,00
2 Plesteran Dinding Bata 1:2
1 Plesteran Sisi Luar LxT 3,20 0,55 1,76
2 Plesteran Sisi Dalam LxT 2,20 0,25 0,55
Total Volume 2,31
Volume x 8 unit Manhole 18,48
Volume Kontrak 17,28
Selisih 1,20
3 Acian
1 Plesteran Sisi Luar LxT 3,60 0,55 1,98
2 Plesteran Sisi Dalam LxT 0,65 0,45 0,29
Total Volume 2,27
Volume x 8 unit Manhole 18,18
Volume Kontrak 17,28
Selisih 0,90
SKETSA:
Besi Angkur

Plat Penutup

Balok
Tanah Timbunan
Tanah Dasar

Rabat Dasar Pipa

Plat Lantai
Lantai Kerja
Pasir Urug

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
III : MANHOLE 80x80 cm ( 8 Unit )
1 : Galian Tanah
2 : Pasir Urug
3 : Lantai Kerja Beton K 150
4 : Plat Lantai Beton Bertulang K.225, T=10 cm (Kg Besi + Bekisting)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
1 Galian Tanah
1 Manhole 80x80 PxLxT 1,00 1,00 0,6 0,60
Volume x 8 unit Manhole 4,80
Total Volume 4,80
Volume Kontrak 4,80
Selisih 0,00
2 Pasir Urug
1 Manhole 80x80 PxLxT 0,80 0,80 0,05 0,03
Volume x 8 unit Manhole 0,26
Total Volume 0,26
Volume Kontrak 0,26
Selisih 0,00
3 Lantai Kerja Beton K 150
1 Manhole 80x80 PxLxT 0,80 0,80 0,05 0,03
Volume x 8 unit Manhole 0,26
Total Volume 0,26
Volume Kontrak 0,26
Selisih 0,00
SKETSA:
Besi Angkur

Plat Penutup

Balok
Tanah Timbunan
Tanah Dasar

Rabat Dasar Pipa

Plat Lantai
Lantai Kerja
Pasir Urug

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
:
1 Galian Tanah Mekanis
:
2 Pasir Urug
:
3 Lantai Kerja Beton K150 T=7 cm
:
4 Plat Lantai Beton Bertulang K. 225 T=20 cm (Kg Besi + Bekisting)
:
Panjang Lebar Tinggi Volume
No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
1 Galian Tanah Mekanis
1 Galian Tanah PxLxT 15 6 2 180,0

Total Volume 180,00

Volume Kontrak 116,49
Selisih 63,51
2 Pasir Urug
1 Model 1 PxLxT 2,75 2,7 0,13 1,0
2 Model 2 PxLxT 10,2 4 0,13 5,3
Total Volume 6,27
Volume Kontrak 3,26
Selisih 3,01
3 Lantai Kerja Beton K150 T=7 cm
1 Model 1 PxLxT 2,75 2,7 0,1 0,7
2 Model 2 PxLxT 10,2 4 0,1 4,1
Total Volume 4,82
Volume Kontrak 3,28
Selisih 1,54
4 Plat Lantai Beton Bertulang K. 225 T=20 cm (Kg Besi + Bekisting)
1 Model 1 PxLxT 2,75 2,7 0,22 1,6
2 Model 2 PxLxT 10,2 4 0,22 9,0
Total Volume 10,61
Volume Kontrak 9,38
Selisih 1,23
SKETSA:

2,70 MODEL 1 MODEL 2 4,00

2,75 10,20

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
5 : Plat Penyaring Beton K.225 T=10 cm (Kg Besi + Bekisting)
6 : Balok Penyanggah Plat Beton Bertulang K.225, 20/25 (Kg Besi + Bekisting)
:
:
Panjang Lebar Tinggi Volume
No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
5 Plat Penyaring Beton K.225 T=10 cm (Kg Besi + Bekisting)
1 Plat Penyaring PxLxT 2,3 3,6 0,15 1,2

Total Volume 1,24

Volume Kontrak 0,70
Selisih 0,54
6 Balok Penyanggah Plat Beton Bertulang K.225, 20/25 (Kg Besi + Bekisting)
1 Balok Penyanggah PxLxT 2,3 0,2 0,25 0,1

Jumlah Balok 3,00

Total Volume (Volume x Jumlah Balok) 0,35
Volume Kontrak 0,33
Selisih 0,02
SKETSA:

Pipa Resapan
Ø 3/4

Balok 20/25

Plat T=15 CM

L
Balok 20/25

Balok 20/25

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
7 : Plat Penutup Beton Bertulang K. 225 T=20 cm (Kg Besi + Bekisting)
9 : Plat Siku Manhole IPAL (Siku 50.50.5)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
9 Plat Siku Manhole IPAL (Siku 50.50.5)
1 Plat Manhole PxL 0,8 0,8 - 0,6

Total Volume 0,64

Total Volume x 12 Unit 7,68
Volume Kontrak 7,68
Selisih 0,00
SKETSA:

MODEL 1

L MODEL 2 L

0,80

0,80

P P

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
7 : Plat Penutup Beton Bertulang K. 225 T=20 cm (Kg Besi + Bekisting)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
7 Plat Penutup Beton Bertulang K. 225 T=20 cm (Kg Besi + Bekisting)
1 Model 1 PxLxT 2,7 2,75 0,2 1,49
2 Model 2 PxLxT 10,2 4 0,2 8,16

Pengurangan
Vulume Lubang Manhole (x 12 unit) PxLxT 0,7 0,7 0,2 1,18
Vulume Lubang Pipa Udara (x 12 unit) 1/4 x pi x Dia.² 0,762 0,2 0,011
Total Volume 9,65
Total Volume Pengurangan 1,19
Realisasi ( Total Volume - Total Volume Pengurangan) 8,46
Volume Kontrak 8,42
Selisih 0,04
SKETSA:

MODEL 1

L MODEL 2 L

0.7

0.7

P P

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
10 : Dinding Beton Bertulang K.225 T=20 cm, (Kg Besi+Bekisting)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
10 Dinding Beton Bertulang K.225 T=20 cm, (Kg Besi+Bekisting)
1 D1 PxLxT 2,69 0,20 1,85 1,00
2 D2 PxLxT 2,31 0,21 1,85 0,90
3 D3 PxLxT 3,6 0,20 2,34 1,68
4 D4 PxLxT 3,6 0,20 2,34 1,68
5 D5 PxLxT 3,6 0,20 2,34 1,68
6 D6 PxLxT 3,6 0,20 2,34 1,68
7 D7 PxLxT 3,6 0,20 2,34 1,68
8 D8 PxLxT 3,6 0,20 2,34 1,68
9 D9 PxLxT 2,17 0,20 1,85 0,80
10 D10 PxLxT 0,7 0,20 0,45 0,06
11 D11 PxLxT 2,24 0,20 1,85 0,83
12 D12 PxLxT 0,7 0,20 0,45 0,06
13 D13 PxLxT 10,01 0,20 2,34 4,68
14 D14 PxLxT 10,06 0,20 2,34 4,71

Pengurangan
Vulume Lubang Limbah PxLxT 2,3 0,2 0,15 0,07
Volume Kolom ( x 19 Unit) PxLxT 0,2 0,2 2,34 1,78
Volume Kolom ( x 4 Unit) PxLxT 0,2 0,2 1,85 0,30
Total Volume 23,15
Total Volume Pengurangan 2,14
Realisasi ( Total Volume - Total Volume Pengurangan) 21,01
Volume Kontrak 20,98
Selisih 0,03
SKETSA:
D13

D9 D10

D1 D2 D3 D4 D5 D6 D7 D8

D11 D12

D14

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
12 : Plesteran Dinding 1:2

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
12 Acian Dinding
1 A PxT 8,5 1,85 15,73
2 B PxT 8,2 1,85 15,17
3 C PxT 5,4 0,45 2,43
4 D PxT 1,3 2,5 3,25
5 E PxT 12,8 2,34 29,95
6 F PxT 9,8 2,34 22,93
7 G PxT 9,8 2,3 22,54
8 H PxT 9,8 2,3 22,54
9 I PxT 11,8 1,5 17,70
10 J PxT 4 2,5 10,00
11 K PxT 10 2,5 25,00
12 L PxT 10 2,5 25,00
12 Acian Lantai
1 B PxL 2,3 1,8 4,14
2 C PxL 2,2 0,5 1,10
3 E PxL 3,6 2,8 10,08
4 F PxL 3,6 1,3 4,68
5 G PxL 3,6 1,3 4,68
6 H PxL 3,6 1,3 4,68
7 I PxL 3,6 2,3 8,28
13 Acian Penutup Bak Gelontor PxL 2,7 2,75 7,43
Acian Penutup Bak Penyaring PxL 10,2 4 40,80
Pengurangan
Vulume Lubang Aliran Limbah PxT 2,3 0,15 0,35

Total Volume 298,10

Total Volume Pengurangan 0,35
Realisasi ( Total Volume - Total Volume Pengurangan) 297,76
Volume Kontrak 297,00
Selisih 0,76
SKETSA:
K
D
A

A B C E F G H I J

A
D
L

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
12 : Sloef Beton Bertulang K.225, 20/25 cm, (Kg Besi + Bekisting )

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
12 Sloef Beton Bertulang K.225, 20/25 cm, (Kg Besi + Bekisting )
1 Model 1 PxLxT 2,3 0,20 0,25 0,12
2 2 PxLxT 2,3 0,20 0,25 0,12
3 3 PxLxT 3,6 0,20 0,25 0,18
4 4 PxLxT 1,7 0,20 0,25 0,09
5 5 PxLxT 1,7 0,20 0,25 0,09
6 6 PxLxT 1,7 0,20 0,25 0,09
7 7 PxLxT 1,7 0,20 0,25 0,09
8 8 PxLxT 1,7 0,20 0,25 0,09
9 9 PxLxT 1,7 0,20 0,25 0,09
10 10 PxLxT 1,7 0,20 0,25 0,09
11 11 PxLxT 1,7 0,20 0,25 0,09
12 12 PxLxT 3,6 0,20 0,25 0,18
13 13 PxLxT 2,2 0,20 0,25 0,11
14 14 PxLxT 2,2 0,20 0,25 0,11
15 15 PxLxT 10,2 0,20 0,25 0,51
16 16 PxLxT 9,8 0,20 0,25 0,49
17 17 PxLxT 10,2 0,20 0,25 0,51

Total Volume 3,00

Volume Kontrak 2,73
Selisih 0,27
SKETSA:

15
13
4 6 8 10
16
1 2 3 12

5 7 9 11
14
17

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
13 : Kolom Beton Bertulang K.225, 20/25 cm, (Kg Besi + Bekisting )

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
13 Kolom Beton Bertulang K.225, 20/25 cm, (Kg Besi + Bekisting )
1 K1 PxLxT 0,21 0,21 1,76 0,08
2 K2 PxLxT 0,20 0,20 2,55 0,10

1,1 K1 x 4 Kolom 0,31

2,1 K2 x 19 Kolom 1,94

Total Volume 2,25

Volume Kontrak 2,20
Selisih 0,05
SKETSA:
K2 K2 K2 K2 K2 K2

K1 K1 K2

K2 K2 K2 K2 K2

K1 K1 K2

K2 K2 K2 K2 K2 K2

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
 BACK UP DATA
II : PEKERJAAN BUFFLE REACTOR / BAK IPAL + BAK PENGGELONTOR 1 UNIT
14 : Ring Balok Beton Bertulang K.225 T=20 cm, (Kg Besi+Bekisting)

Panjang Lebar Tinggi Volume

No. Uraian Pekerjaan Rumus
(m) (m) (m) (m3)
14 Ring Balok Beton Bertulang K.225 T=20 cm, (Kg Besi+Bekisting)
1 Model 1 PxLxT 2,3 0,20 0,25 0,12
2 2 PxLxT 2,3 0,22 0,25 0,13
3 3 PxLxT 3,6 0,20 0,25 0,18
4 4 PxLxT 1,7 0,20 0,25 0,09
5 5 PxLxT 1,7 0,20 0,25 0,09
6 6 PxLxT 1,7 0,22 0,25 0,09
7 7 PxLxT 1,7 0,22 0,25 0,09
8 8 PxLxT 1,7 0,20 0,25 0,09
9 9 PxLxT 1,7 0,20 0,25 0,09
10 10 PxLxT 1,7 0,20 0,25 0,09
11 11 PxLxT 1,7 0,20 0,25 0,09
12 12 PxLxT 3,6 0,20 0,25 0,18
13 13 PxLxT 2,2 0,20 0,25 0,11
14 14 PxLxT 2,2 0,20 0,25 0,11
15 15 PxLxT 10,2 0,20 0,25 0,51
16 16 PxLxT 9,8 0,22 0,25 0,54
17 17 PxLxT 10,2 0,20 0,25 0,51

Total Volume 3,08

Volume Kontrak 3,03
Selisih 0,05
SKETSA:
15
13
4 6 8 10
16
1 2 3 12

5 7 9 11
14
17

Dibuat Oleh: Diperiksa Oleh:

Penyedia Pelaksana Konsultan Supervisi
CV. RAJAWALI ARTA BATRINDO CV. MAKKULAU ENGINEERING

ANDI MUH. ASHAR HP, SE. ANDI ERWIN, ST

Dierektur Direktur

Disetujui Oleh:
Pejabat Pelaksana Teknis Kegiatan
( PPTK )

ABDUL GANI, S.St.Pi.

Nip. 19740415 201001 1 009
