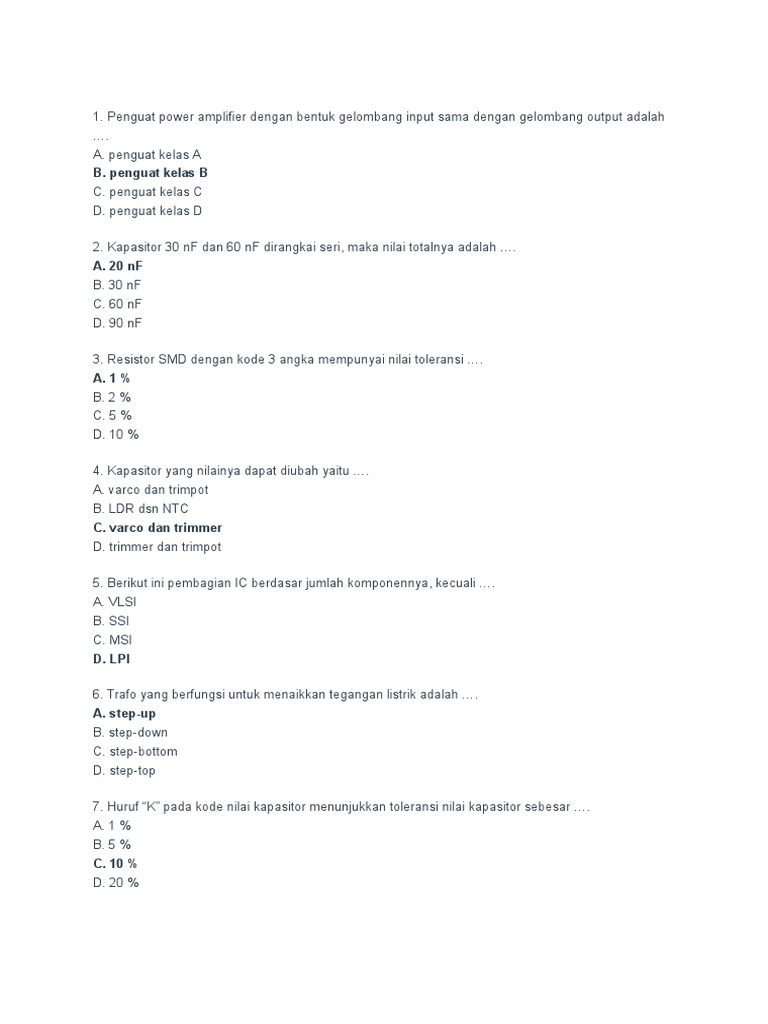

1.

Penguat power amplifier dengan bentuk gelombang input sama dengan gelombang output adalah
.
A. penguat kelas A
B. penguat kelas B
C. penguat kelas C
D. penguat kelas D

2. Kapasitor 30 nF dan 60 nF dirangkai seri, maka nilai totalnya adalah .

A. 20 nF
B. 30 nF
C. 60 nF
D. 90 nF

3. Resistor SMD dengan kode 3 angka mempunyai nilai toleransi .

A. 1 %
B. 2 %
C. 5 %
D. 10 %

4. Kapasitor yang nilainya dapat diubah yaitu .

A. varco dan trimpot
B. LDR dsn NTC
C. varco dan trimmer
D. trimmer dan trimpot

5. Berikut ini pembagian IC berdasar jumlah komponennya, kecuali .

A. VLSI
B. SSI
C. MSI
D. LPI

6. Trafo yang berfungsi untuk menaikkan tegangan listrik adalah .

A. step-up
B. step-down
C. step-bottom
D. step-top

7. Huruf K pada kode nilai kapasitor menunjukkan toleransi nilai kapasitor sebesar .
A. 1 %
B. 5 %
C. 10 %
D. 20 %
8. Resistor 5,6 Kilo nilainya sama dengan .
A. 56000
B. 5600
C. 560
D. 56

9. Satuan Kapasitor adalah .

A. Volt
B. Ohm
C. Ampere
D. nano Farad

10. Jenis speaker yang mereproduksi sinyal audio frekuensi tinggi adalah .
A. tweeter
B. woofer
C. full range
D. sub woofer

11. Bagian speaker berfungsi untuk .

A. menguatkan getaran listrik
B. mengatur nada
C. mengubah getaran listrik menjadi suara
D. menyuplai arus listrik ke semua rangkaian

12. Satuan muatan yang tersimpan pada kapasitor adalah .

A. Coulomb
B. Ohm
C. Ampere
D. Joule

13. Bagian tone control berfungsi untuk .

A. menguatkan getaran listrik
B. menyuplai arus listrik ke semua rangkaian
C. mengubah getaran listrik menjadi suara
D. mengatur nada

14. Dioda yang berfungsi sebagai penala adalah .

A. varactor
B. zenner
C. LED
D. photo dioda

15. Berikut ini pembagian IC berdasar jumlah komponennya paling banyak dalam satu keping, yaitu
.
A. LSI
B. MSI
C. SSI
D. ULSI

16. IC singkatan dari .

A. Integrated Circuit
B. Internal Circuit
C. Integrated Circle
D. Intermediate Circuit

17. Penguat power amplifier yang paling banyak dijumpai di pasaran dan paling banyak dipakai
adalah .
A. penguat kelas A
B. penguat kelas B
C. penguat kelas AB
D. penguat kelas D

18. Nilai resistor 820 + 1 % ; mempunyai warna-warna gelang .

A. merah; abu-abu; hitam; coklat; coklat
B. abu-abu; merah; hitam; hitam; coklat
C. biru; abu-abu; coklat; emas
D. abu-abu; ungu; merah; emas

19. Elco singkatan dari .

A. electric component
B. elektrolit component
C. electronic coefisien
D. elektrolit condensator

20. Nilai resistor berikut adalah .

A. 102 + 1%
B. 1000 + 5%
C. 1000 + 1%
D. 102 + 5%

21. Kapasitor yang bertuliskan 2n2 nilainya .

A. 22000 pF
B. 2200 pF
C. 220 pF
D. 2,2 pF

22. Rangkaian yang bertugas untuk mengatur nada bass dan treble adalah .
A. receiver
B. regulator
C. transmitter
D. tone control

23. Berikut ini merupakan jenis-jenis transistor, kecuali .

A. FET
B. UJT
C. IC
D. MOSFET

24. Dioda zenner berfungsi sebagai .

A. input tegangan
B. penurun tegangan
C. pembatas tegangan
D. penyearahkan tegangan

25. Resistor dengan 5 gelang warna mempunyai nilai toleransi .

A. 20%
B. 5%
C. 10%
D. 1%

26. Berapakah nilai kapasitor berikut ini?

A. 0,068 uF
B. 600 uF
C. 0,068 nF
D. 600 nF

27. Diode adalah komponen yang terdapat pada bagian adaptor; .

A. input tegangan
B. penyearah
C. filter
D. amplifier

28. Satuan Resistor adalah .

A. Volt
B. Ohm
C. Ampere
D. nano Farad

29. Kapasitor bertuliskan 2A474J100 mempunyai nilai .

A. 2 Ampere
B. 474 pF
C. 470 nF
D. 100 Volt

30. Satuan energy yang tersimpan pada kapasitor adalah .

A. Ohm
B. Joule
C. Ampere
D. Coulomb

31. LED merupakan singkatan dari .

A. light emiting diode
B. layer element drive
C. light element dark
D. liquid extended drive

32. Nilai resistor SMD ditunjukkan dengan kode .

A. angka
B. huruf
C. gelang
D. warna

33. Resistor yang mempunyai gelang-gelang : Oranye, Putih , Merah, Emas nilainya .
A. 2700 + 5%
B. 3900 + 5%
C. 27 K + 1%
D. 392 + 2%

34. Nilai resistor berikut adalah

A. 2512 + 1%
B. 25,1 K + 1%
C. 2512 + 5%
D. 251K + 5%
35. Komponen berikut yang terdapat pada bagian adaptor; .
A. input tegangan
B. penyearah
C. penurun tegangan
D. filter

36. Resistor SMD dengan kode 4 angka mempunyai nilai toleransi .

A. 1 %
B. 2 %
C. 5 %
D. 10 %

37. Trafo yang berfungsi untuk menurunkan tegangan adalah .

A. step-up
B. step-down
C. step-bottom
D. step-top

38. Which one do you like?

A. Option 1
B. Option 2
C. Option 3
D. Option 4

39. Berikut ini merupakan kaki-kaki transistor FET, kecuali .

A. kolektor dan emitor
B. drain dan source
C. source dan gate
D. gate dan drain

40. Berikut ini merupakan salah satu bagian dari suatu rangkaian penguat suara, yaitu .
A. penerima
B. pemancar
C. pengatur nada
D. pengatur waktu

1. Untuk menggambar skema rangkaian elektronika di butuhkan beberapa software . salah satu
software yang digunakan adalah

A. EDA
B. PCB Designer
C. Protel schematic editor
D. EWB (electronic workbench)
E. Protel Layout editor

2. Pada jenis pembagian teknologinya microprosesor, jenis microprosesor 8 bit adalah

A. INTEL 8008
B. INTEL 8048
C. INTEL 8086
D. INTEL 8088
E. INTEL Z8000

3. Urutan pertama menggunakan multimeter analog untuk mengukur hambatan listrik adalah

A. Mengatur selector switch pada Ohm meter sesuai R yang diukur

B. Mengatur selector switch pada X1
C. Membuat nol Ohm
D. Menghubungkan kedua tes lead
E. Menghubungkan kedua tes lead pada ujung hambatan

4. Rumus daya listrik adalah P = V.I seterika listrik mempunyai tegangan kerja sebesar 220 V dan
arusnya sebesar 6 A, maka daya dari setrika tersebut adalah

A. 1.520 Watt
B. 1.420 Watt
C. 1.320 Watt
D. 1.220 Watt
E. 1.120 Watt

5. Sikap yang tidak memperhatikan prosedur K3 adalah memakai

A. Pakaian kerja
B. Sepau kerja
C. Kaca mata minus
D. Kaos tangan kerja
E. Kaca mata las

6. Ancaman bahaya dalam pelaksanaan kerja akan terjadi bila

A. Memperhatikan alat keselamatan kerja
B. Membiarkan kabel peralatan yang lecet
C. Menggunakan alat sebagaimana fungsinya
D. Mengikuti instruksi kerja yang benar
E. Memperhatikan brosur/peringatan keselamatan kerja

7. Salah satu sifat penguat konfigurasi emitor bersama kelas A adalah sinyal output berbeda fasa
dengan sinyal input sebesar derajat listrik.

A. 360
B. 270
C. 180
D. 90
E. 0

8. Sebuah penguat inverting mempunyai nilai Rf sebesar 1 mega Ohm, Rin sebesar 100 Kilo ohm.
Berapakah penguatan yang dihasilkan Op-amp tersebut ?

A. -10x
B. 10x
C. -100x
D. 100x
E. 1000x

9. Sebuah penguat op-Amp non-inverting dengan penguatan 10 kali. Sumber tegangan + 15 Volt. Jika
Vin sebesar 2 Volt, maka Vout nya adalah

A. 20 V
B. 13,5 V
C. + 13,5 V
D. 13,5 V
E. 20 V

10. Gerbang logika yang mempunyai keluaran 1 jika salah satu masukannya berlogika 1 adalah

A. AND
B. OR
C. NOT
D. NAND
E. NOR

11. Hasil konversi bilangan biner ke bilangan heksadesimal untuk bilangan 101101(2) adalah (16)
A. 3FC
B. 4F
C. 3A
D. 2D
E. 2F

12. Jenis IC TTL untuk gerbang 7400 adalah

A. AND
B. OR
C. NOT
D. NAND
E. NOR

13. Perhatikan gambar berikut ini. Jika R berlogika 1 dan S berlogika 0 maka keluaran Q dan Q
adalah

A. Q = 0 dan Q = 0
B. Q = 1 dan Q = 0
C. Q = 0 dan Q = 1
D. Q = 1 dan Q = 1
E. Q = terlarang dan Q = terlarang

14. Jenis sensor yang menerima sinyal dari infra merah adalah

A. Sensor fotodioda
B. Sensor suhu
C. Sensor NTC
D. Sensor LDR
E. Sensor solar cell

15. Definisi dari transduser adalah mengubah besaran

A. Fisika (non listrik) menjadi listrik

B. Fisika (non listrik) menjadi kimia
C. Non listrik menjadi listrik atau dari besaran listrik menjadi besaran non listrik
D. Kimia menjadi non kimia
E. Fisika (listrik)menjadi listrik

16. Suatu alarm yang dapat mendeteksi objek yang mendekat menggunakan jenis sensor
A. Thermocouple
B. Ultra sonic
C. NTC
D. PTC
E. Thermistor

17. Dari gambar berikut op-amp a dan op-amp b merupakan pengendali proses tipe

A. Proporsional dan Diferensial (PD)

B. Integral dan DIferensial (ID)
C. Proporsional dan Integral (PI)
D. Integral dan Proporsional (IP)
E. Diferensial dan Proporsional (DP)

18. Rangkaian yang berfungsi melewati frekuensi-frekuensi tinggi adalah

A. Low-pass filter
B. High-pass filter
C. Band-pass filter
D. Band-stop filter
E. Band width filter

19. Komponen-komponen pembentuk filter pasif adalah

A. Transformator, kapasito, inductor

B. Kapasitor, transistor, inductor
C. Op-amp, kapasitor, resistor
D. Kapasitor, resistor, inductor
E. Op-amp, kapasitor, inductor

20. Perhatikan gambar berikut! Tiga resistor R1= 10K, R2=10K, dan R3=20K terhubung seri
dihubungkan dengan tegangan 9V. jikaV = I.R maka arus yang mengalir adalah

A. 125 uA
B. 225 uA
C. 22,5 mA
D. 225 mA
E. 0,225 A
21. Pada gambar dibawah ini, hitunglah besar arus yang mengalir pada I6 jika diketahui arus I1 = 20
A, I2 = 2 A, I3 = 5 A, I4 = 7A dan I5 =2 A

A. 3 A
B. 4 A
C. 6 A
D. 7 A
E. 8 A

22. Perhatikan gambar berikut! komponen yang berfungsi sebagai penyaring adalah ..

A. TI 24VCT
B. Dioda 4X 1N4002
C. C1 dan C2
D. L7812 dan L7912
E. D4 dan D5

23. Empat buah resistor terpasang secara seri pada sebuah sumber tegangan sebesar 10 Volt. jika
diketahui nilai resistor R1 = 10 ohm, R2 = 22 ohm , R3 =47 ohm, R4= 100 ohm, nilai arus total yang
mengalir pada rangkaian tersebut adalah ..
A. 35.9 mA
B. 45.9 mA
C. 55.9 mA
D. 75.7 mA
E. 126.6 mA

24. sebuah power supply dengan tegangan sekunder yang diukur menggunakan Multimeter sebesar
9 V, maka tegangan maksimum pada lilitan sekunder adalah

A. 4,5 V
B. 9 V
C. 7,7 V
D. 8,7 V
E. 9,7 V

25. yang dimaksud penguat tak terbalik adalah ..

A. Inverting
B. gain inverting
C. sum inverting
D. non inverting
E. gain amp

26. komputer dapat melakukan pertukaran data secara paralel dan serial. bagian I/O yang melakukan
pertukaran bit secara paralel terdapat pada..

A. USB port
B. serial port
C. PS/2
D. LAN/RJ45
E. LPT port

27. Gambar berikut ini adalah bagian perangkat komputer, disebut ?

A. VGA card
B. RAM
C. serial port
D. parallel port
E. USB

28. Instruksi JMP berfungsi untuk

A. menambah
B. mengurangi
C. memindah
D. memutar
E. melonjak

29. Microkontroler AT89S51 untuk catu dayanya dihubungkan dengan kaki berapa ?

A. 10-40
B. 15-40
C. 20-40
D.25-40
E.30-40

30. untuk membuat dan mengedit program, menghapus memory atau mengecek kesalahan program
PLC digunakan perintah mode

A. RUN
B. START
C. monitoring
D. program
E. STOP
31. Instruksi mnemonic untuk simbol ladder NO adalah

A. LD
B. LDNOT
C. AND
D. AND LD
E. OR

32. Berikut ini yang merupakan microkontroller dengan flash memory 4 Kbyte adalah

A. ATMEGA16L
B. ATMEGA8535
C. AT89C51
D. R8C/13
E. M16C

33. Perangkat elektronik yang berfungsi sebagai (terminal) perantara antara prosesor dengan
peralatan luarnya pada komponenen utama PLC adalah

A. Programming Device
B. Keyboard
C. CPU
D. Input/output modules
E. Monitor

34. Komputer dapat melakukan pertukaran bit secara paralel terdapat pada

A. USB port
B. Serial port
C. PS/2
D. LAN/RJ 45
E. LPT Port

35. secara default, alamat $378 sering digunakan sebagai masukan dan keluaran yang digunakan
port

A. LPT
B. USB
C. PS/2
D. serial
E. PPI8255
Jawaban : A
36. Simbol pneumatik berikut ini merupakan jenis katub kontrol arah

A. 3/2 spring return

B. 3/2 NC
C. 3/2 double selenoid
D. 3/2 NO
E. 3/2 Single selenoid

37. kode katup kontrol arah 3/2 mempunyai makna

A. 2 lubang (masukan pembuangan) dan 3 posisi hubungan katup

B. 2 lubang (masukan dan keluaran) dan 3 posisi hubungan katup
C. 3 keluaran dan 2 masukan
D. 3 masukan dan 2 keluaran
E. 3 lubang (masukan, keluaran, dan pembuangan ) dan 2 posisi hubungan katup

38. Pada diagram blok arsitektur microcontroler, bagian berfungsi pembangkit clock adalah

A. OSC
B. latch
C. Buffer
D. ADC
E. Register

39. Pada gambar flowchart dibawah ini, yang menunjukan pengambilan keputusan adalah
Jawaban : D

40. Software yang membuat gambar 3 dimensi adalah .

A. Electronic Workbench
B. Auto Cad
C. PS PICE
D. Excel 2007
E. Protel
