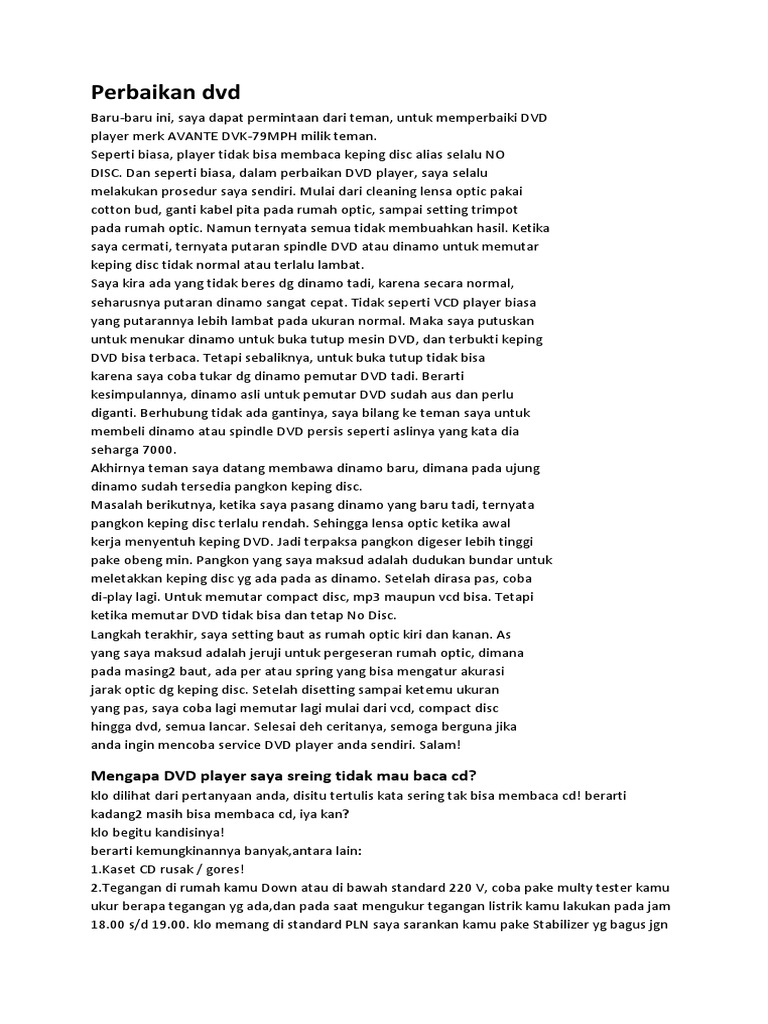

Perbaikan dvd

Baru-baru ini, saya dapat permintaan dari teman, untuk memperbaiki DVD
player merk AVANTE DVK-79MPH milik teman.
Seperti biasa, player tidak bisa membaca keping disc alias selalu NO
DISC. Dan seperti biasa, dalam perbaikan DVD player, saya selalu
melakukan prosedur saya sendiri. Mulai dari cleaning lensa optic pakai
cotton bud, ganti kabel pita pada rumah optic, sampai setting trimpot
pada rumah optic. Namun ternyata semua tidak membuahkan hasil. Ketika
saya cermati, ternyata putaran spindle DVD atau dinamo untuk memutar
keping disc tidak normal atau terlalu lambat.
Saya kira ada yang tidak beres dg dinamo tadi, karena secara normal,
seharusnya putaran dinamo sangat cepat. Tidak seperti VCD player biasa
yang putarannya lebih lambat pada ukuran normal. Maka saya putuskan
untuk menukar dinamo untuk buka tutup mesin DVD, dan terbukti keping
DVD bisa terbaca. Tetapi sebaliknya, untuk buka tutup tidak bisa
karena saya coba tukar dg dinamo pemutar DVD tadi. Berarti
kesimpulannya, dinamo asli untuk pemutar DVD sudah aus dan perlu
diganti. Berhubung tidak ada gantinya, saya bilang ke teman saya untuk
membeli dinamo atau spindle DVD persis seperti aslinya yang kata dia
seharga 7000.
Akhirnya teman saya datang membawa dinamo baru, dimana pada ujung
dinamo sudah tersedia pangkon keping disc.
Masalah berikutnya, ketika saya pasang dinamo yang baru tadi, ternyata
pangkon keping disc terlalu rendah. Sehingga lensa optic ketika awal
kerja menyentuh keping DVD. Jadi terpaksa pangkon digeser lebih tinggi
pake obeng min. Pangkon yang saya maksud adalah dudukan bundar untuk
meletakkan keping disc yg ada pada as dinamo. Setelah dirasa pas, coba
di-play lagi. Untuk memutar compact disc, mp3 maupun vcd bisa. Tetapi
ketika memutar DVD tidak bisa dan tetap No Disc.
Langkah terakhir, saya setting baut as rumah optic kiri dan kanan. As
yang saya maksud adalah jeruji untuk pergeseran rumah optic, dimana
pada masing2 baut, ada per atau spring yang bisa mengatur akurasi
jarak optic dg keping disc. Setelah disetting sampai ketemu ukuran
yang pas, saya coba lagi memutar lagi mulai dari vcd, compact disc
hingga dvd, semua lancar. Selesai deh ceritanya, semoga berguna jika
anda ingin mencoba service DVD player anda sendiri. Salam!

Mengapa DVD player saya sreing tidak mau baca cd?

klo dilihat dari pertanyaan anda, disitu tertulis kata sering tak bisa membaca cd! berarti
kadang2 masih bisa membaca cd, iya kan?
klo begitu kandisinya!
berarti kemungkinannya banyak,antara lain:
1.Kaset CD rusak / gores!
2.Tegangan di rumah kamu Down atau di bawah standard 220 V, coba pake multy tester kamu
ukur berapa tegangan yg ada,dan pada saat mengukur tegangan listrik kamu lakukan pada jam
18.00 s/d 19.00. klo memang di standard PLN saya sarankan kamu pake Stabilizer yg bagus jgn
yg abal2 alias aspal. Stabilizer yg bagus seharga 300~500 ribu rupiah!
3.Motor pemutar cd Rusak, memang masih berputar cuma ga normal, dan motor pemuter CD
tersebut minta diganti!
4.Kabel optik mungkin putus sebaiknya kabel optik di ganti juga, klo kelihatan kusut atau sering
dicabut dari konektor. harga kabel optik berkisar Rp 3000,-
5.klo kempat langkah diatas tak berhasil kemungkinan ada kerusakan di optik DVD anda, coba
stel dulu jgan di ganti, kan di situ ada dua stelan, ambil stelan yg di tepi! geser searah /
kebalikan jarum jam tapi dengan sangat pelan hati2, klo tak hati2 Vr Variable resistor(stelan)
tsb rusak.
6. jika langkah kelima belum berhasil juga bisa disimpulkan Optiknya lemah atau mati total!
dan harus di ganti! harga optik berkisar 60 s/d 100 rb rupiah!
7. jika sampai langkah ke enam tak berhasil juga kemungkinan Mpeg-nya kena, jika MPeg kena
saya sarankan ganti dengan yang baru! karena harga MPeg tsb sangat mahal! ber kisar 150
hingga 500 ribu rupiah
Dvd player sering no disc

Kali ini Kang Eko akan membahas tentang Cara Service DVD Player yang Sering No Disc atau macet tidak
bisa membaca VCD / DVD. Tulisan ini didasari dengan beberapa pertanyaan yang sering sekali Kang Eko
dengar maupun baca di forum ataupun blog. Berikut ini beberapa pertanyaannya :

DVD Player bisa memutar lagu via Flashdisk, tetapi untuk memutar VCD/DVD tidak bisa dan
seringnya muncul tulisan NO DISC, walaupun kadang-kadang bisa. Yang rusak apanya ya?
DVD Player saya, pada waktu awal memutar VCD/DVD bisa, tapi setelah 1/2 jam macet dan
muncul tulisan NO DISC. DVD Player saya diamkan agak lama, trus saya coba lagi untuk
memutar VCD bisa lagi tapi hanya bertahan 15 menit. Apanya ya ?

Penyebab masalah DVD Player yang Sering No Disc / Macet :

Kemungkinan 1 : Motor pemutar Disk rusak karena AS nya berkarat.

Kemungkinan 2 : Optiknya Rusak.
Kemungkinan 3 : Boardnya rusak di IC nya. Ini adalah kemungkinan terparah.

Langkah Cara Service DVD Player yang Sering No Disc / Macet :

Kemungkinan 1 :

Cek DVD Player Anda mulai dari yaitu motor pemutar disknya. Jika anda punya motor penggantinya,
coba langsung ganti saja motornya. Harga Motor = 8-15 ribu. Tapi kalau anda tidak punya stok motor
pengganti, Anda bisa mencoba trik berikut ini untuk memperbaiki motor pemutar disk yang rusak :

1. Bisa juga mengatasi motor yang membuat NO DISC dengan menyemprotnya dengan cairan
contact cleaner atau bisa juga dengan WD40 di bagian AS motor nya.
2. Jika Cara no 1 tidak berhasil coba cara 3 - 6 berikut ini.
3. Lepas 2 kabel tegangan motor pemutar disknya. Motor ini bekerja pada tegangan 5 volt DC.
4. Hubungkan motor ini dengan tegangan 12 volt DC selama 1/2 - 1 menit. Ulangi sampai 3 kali,
jika perlu balik + dan - nya agar motor berputar ke arah yang berlawanan.
5. Trik di atas adalah untuk membersihkan karat di AS motornya. Tegangan diberikan lebih besar
agar putaran lebih kencang dan mampu menghilangkan kotoran atau karat di AS motor.
6. Cara ini 90% bisa mengatasi permasalahan motor pemutar disk anda yang rusak / macet yang
mengakibatkan sering NO DISC.

Kemungkinan 2 :
Jika setelah motor diganti, DVD Player tetap NO DISC, coba ganti OPTIK nya. Harga Optik kisaran 80 ribu.

Kemungkinan 3 :

Jika setelah ganti motor dan Optik, DVD Player tetap NO DISC, kemungkinan terakhir adalah boardnya
yang rusak di IC ataupun komponen lainnya (transistor atau elco)

Demikian Cara Service DVD Player yang Sering No Disc / Macet.

Semoga bermanfaat !
Trik memperbaiki dvd player no disc
DVD Player milik Anda selalu mengeluarkan pesan "no disk" pada displaynya salah satu
penyebab yang kami tekankan di sini adalah putaran piringan/disk lambat atau tidak normal,
apalagi DVD Player yang Anda beli tipe mumer (murah meriah kisaran harga 150 - 240 ribu
untuk zona Kalimantan Barat). Mungkin sebagaian orang bingung, bagaimana cara
memperbaikinya. Berikut ini sedikit pengalaman singkat yang akan kami sampaikan kepada
Anda bisa tanpa mengeluarkan biaya cara memperbaikinya namun tidak ada jaminan bertahan
lama, tergantung kondisi motor spindelnya.

Langkah :
1. Buka tutup DVD Playernya (sekrup 3-5 di belakang, dan 2-4 di kiri + kanan tutup),
2. Colokan kabel hitam (power) ke stopkontak listrik,
3. Tekan tombol "open" dan masukkan piringan/disk DVD/VCD, dan tekan "close"
4. Lihat cahaya optik dan putaran pada piringan apakah normal atau tidak
5. Jika tidak normal/putaran lambat maka lepas solderan kabel merah (+) dan hitam (-) pada
PCB di bagian mekaniknya yang menuju ke arah motor spindel (bahasa kampungku dinamo
pemutar piringan),
6. Pada kabel merah (+) dan hitam (-) coba dikejut menggunakan tegangan 1 sampai 3 volt
selama 10 detik sampai 1 menit / sampai motor spindel berputar normal (bisa menggunakan
baterai kecil 1 buah = 1,5 volt atau 2 buah = 3 volt dan atau menggunakan power suplay 6 volt
maksimal)
7. Lepaskan tegangan baterai dan solder seperti semula,
8. Tes hidupkan dengan disk, insya Allah normal.
Alasan:
Mengapa kok harus begitu memperbaikinya?
Jawab: Karena motor spindel biasanya mengalami sedikit korosi, kotor, arang di bagian
komutator atau pin kuningan terhadap plat/lidah (+) dan (-) negatif. Hal ini biasanya kotor.
Jangan pernah mencoba untuk membukanya, karena perlu keterampilan dibidang ini dalam
memasangnya kembali, soalnya plat atau lidah kutub mudah bengkok atau patah. Nah,untuk
tukang service biasanya tidak mau repot, motor spindelnya diganti baru sekitar Rp20.000,-
sampai Rp45.000,- di zona Kalbar ini belum termasuk upah. Jika sudah ganti motor spindel
sudah tentu kita tidak khawatir lagi.

Perlu diketahui, gejala no disk dapat disebabkan beberapa faktor yang di antaranya:
1. Optik tidak mengeluarkan cahaya (coba ganti kabel data/kabel fleksibel lalu tes hidupkan,
jika masih tidak menyala, coba ganti optik yang sesuai/sama. Jangan dulu curiga di MPEGnya
karena gejala no disk adalah gejala yang berhubungan dengan informasi dari disk - diterima
optik - dikirim melalui kabel data - lalu diolah di IC Program (bagian MPEG) untuk memvalidasi
perintah dan kelengkapan system DVD Player lalu di kirim kembali ke bagian optik, mekanik
dan display, video, audio dan lain sebagainya sebagai perintah bahwa semuanya sudah harus
bertugas);
2. Mekanik kesat saat motor menggerakkan optik, ini biasanya mekanik optik maju mundur
tidak kelar-kelar membaca (coba teteskan sedikit dan seperlunya pelumas bisa oli atau minyak
mesin jahit, minyak goreng, atau pelumas khusus DVD Player di 2 besi tempat optik berjalan);
3. Putaran lambat (coba cek tegangan +SP dan -SP biasanya diperlukan sekitar 3-4 volt tanpa
beban motor spindel. Jika dibebani motor spindel, maka tegangan sekitar 1,5 - 2 volt pastikan
ini tersedia. Jika sudah tersedia, maka lakukan trik kami di atas atau ganti motor spindelnya)

Ingat: USB tidak ada hubungan dengan gejala "no disk" (karena lain jalurnya dan lain juga
urusannya. Jika no disk, USB masih bisa digunakan jika masih bagus)
NO DISK ,tidak baca VCD,tidak baca DVD

Menganalisa kerusakan NO DISK pada HARDWARE (MPEG)DVD

player..............................................................................................................................
PERHATIKAN DAHULU SKEMA DI ATAS DENGAN TELITI ............................

Syarat utama :
-Pastikan kondisi OPTIK dan Motor Spindle ,berikut motor traking bagus
- Swit open close /swit LIMITER tidak rusak (beberapa type tidak menggunakan swith limiter)
-Kondisi BALANCE pada tempat optik belum banyak berubah
-Kabel FLEXIBLE tidak rusak ,dan juga kabel kabel pengerak motor
- Pastikan juga FIRMWARE tidak korup
- POWER SUPply stabil terutama tegangan 5V ,3V3
gambar ini hanya contoh ,kebanyakan BALANCE pada mekanik telah di set oleh pabrikan
,usahakan untuk tidak membuka baut2 pada gambar bertanda MERAH ,hanya satu saja pada
tanda BIRU untuk melepaskan optik.

PROSES PEMBACAAN PIRINGAN CD ATAU VCD ATAU DVD

(Penjelasan sederhana )
-Pada saat laci atau tempat piringan bergerak masuk >SWITCH pada Laci piringan akan berada
pada posisi CLOSE
-setelah SWITCH CLOSE terdeteksi MICROPROSESOR (biasa saya sebut CHIPSET supaya lebih
mudah) akan mengerakan OPTIK ke depan sampai menyentuh LIMITER SWITCHbeberapa type
tidak menggunakan LIMITER SWITCH)
-kemudian OPTIK akan berhenti dan bergerak mundur sedikit-setelah itu OPTIK akan mencari
titik FOKUS yg tepat ,(perhatikan biasanya OPTIK akan naik turun ,itu ada proses mencari titik
FOKUS ),dan kemudian OPTIK akan membaca TRACK melalui SPUL TRACKINGperhatikan
dengan teliti sebenarnya OPTIK bukan hanya bergerak turun naik ,tetapi bergerak juga ke kiri
dan ke kanan (pembuktian bisa dilakukan dengan OHMmeter pada skala X1 ,di tempat PIN 3
dan 4 T+ dan T- ,OPTIK akan bergerak ke kiri dan ke kanan)
-Proses pembacaan di mulai ,tetapi sebelum proses yg sederhana seperti keterangan di atas
ada suatu proses dimana PLAYER akan memilih apakah piringan CD atau DVD yg terbaca ???

nah ini yg terkadang jadi penyakit sudah ganti OPTIK malah satu set kok masih blum bisa
normal ya ,misalnya cuma baca VCD saja atau cuma baca DVD saja
MENGENAL BEKERJANYA OPTIK
rata2 optik yg digunakan sekarang terdiri dari 24 pin ,ada juga beberapa type 23pin
yg menjadi FOKUS utama di sini adalah ,MENGAPA OPTIK GAGAL BEKERJA ????
>syarat utama bekerjanya optik adalah harus adanya VCC atau tegangan supply yg di butuhkan
optic
tegangan yg umum di gunakan adalah VCC utama ,VCC LASER DIODE ,tegangan pengerak SPUL
FOKUS DAN TRACKING (biasanya tegangan SPUL di ambil dari IC DRIVER MOTOR ,karena
tegangan ini tidak FIX tetapi berubah2)

perhatikan gambar di atas adalah titik point pengukuran tegangan2 pada OPTIK,

pin atau koneksi lainnyanya pun tidak kalah penting dari tegangan VCC ,tetapi kerusakan yg
sering terjadi adalah tidak adanya SUPPLY tegangan pada OPTIK

=A+B+C+D+E+F adalah Photo diode yg juga terdapat SWITH untuk memilih PD CD atau PD DVD

=VR DVD + VR CD adalah pin pengontrol ARUS pada laser DIODE (beberapa type MPEG
langsung menGROUNDkan ,dan beberapa type melalui proses pemilihan,biasanya PIN ini
terhubung langsung dengan trimpot pada OPTIK ,berhati hatilah jgn memutar trimpot optik
bila tidak BENAR2 DIPERLUKAN karena LASER DIODE yg kelebihan ARUS akan langsung JEBOL

saya tidak akan di bahas lebih dalam lagi mengenai ini ,karena kita bukan sedang duduk di
bangku kuliah untuk mengejar S2 ataupun gelar DR , tetapi kita sedang duduk di bangku KULI-
AH yg mengejar setoran dapur he..he..he.. (refleshing sedikit)

TIP TIP NO DISK pada blok optik (PERHATIKAN SKEMA DENGAN TELITI)

1.ukur tegangan pada pin pin utama OPTIKVCC utama 5 Volt biasanya lewat sebuah Resistor
atau L

2.LD CD dan LD DVD adalah tegangan untuk suplly LASER DIODE CD atau DVD ,ukurlah dengan
teliti karena terkadang hal ini yg menyebabkan tidak baca CD(VCD) atau DVD

3.VR CD dan VR DVD pun harus diperhatikan ,pada saat OPTIK membaca piringan CD atau DVD
SWITCH yg biasanya digunakan melalui FET akan ON ke ground ,ini juga penyebab tidak
membacanya CD atau DVD (beberapa type ada yg tidak menggunakan rangkaian SWITCH
VR),dan dari beberapa type player yg saya temui ,kegagalan dari rangkaian SWITCH VR
menyebabkan LD CD atau LD DVD tidak mengeluarkan tegangan untuk menghidupkan LASER
DIODE

4. hal yg terutama untuk mendeteksi tidak baca VCD atau DVD adalah dengan mengecek sinar
laser , sinar laser DVD biasanya lebih terang dari sinar laser VCD ,ingat dalam optik untuk DVD
player terdapat dua sinar laser ,dengan menyalanya sinar laser pada kedua posisi ,menandakan
bahwa rangkaian LD CD dan LD DVD bekerja normal ,tetapi sinar bukan jaminan bahwa OPTIK
tersebut dalam kondisi BAGUS ,ini hanya sebagai referensi bekerjanya rangkaian

JANGAN MELIHAT LANGSUNG SINAR LASER DENGAN MATA BERBAHAYANO DISK DENGAN MENGANALISA
PADA BLOK SERVO DAN DRIVE MOTOR

kerusakan NO DISK bukan hanya terdapat pada optik yg gagal bekerja ,tetapi juga harus
diperhatikan rangkaian pengerak piringan dan rangkaian pengerak optic

Rata rata DVD player model terbaru menggunakan rangkaian yg amat sederhana simple dan
kompak ,beda dengan model2 terdahulu rangakaian2 pengerak motor terpisah2 sama dengan
model VCD JADUL ,pengerak FOKUS TRAKING SLIDING LOADER SPINDLE bahkan regulator pun
sudah dalam satu IC ,perhatikan skema di atas adalah contoh salah satu rangkaian pengerak
SERVO dan DRIVE MOTOR ,masih banyak model lainnya ,tetapi tidak begitu jauh berbeda

Titik2 pengukuran

1 VSP_ pengerak cakram (piringan CD)

2VSL- pengerak motor traking (motor samping pada mekanik optik)
3 VTR...pengerak spul optik ,bagian traking pengerak spul ke kiri dan ke kanan
4 VFC pengerak spul optik ,FOKUS bergerak naik turun
5.Vload..pengerak motor open close sinyal untuk membuat output pada IC driver bekerja
FOSO,TRSO,FMSO,DMSO,TRopen,TRclose

silahkan di praktekan sendiri ,tulisan di atas hanya sebagai dasar kerjanya,dengan praktek
nyata akan lebih mudah mengerti daripada sekedar membaca...........

Diposting oleh Service DVD di 08.34

Cheap Offers: http://bit.ly/gadgets_cheap
