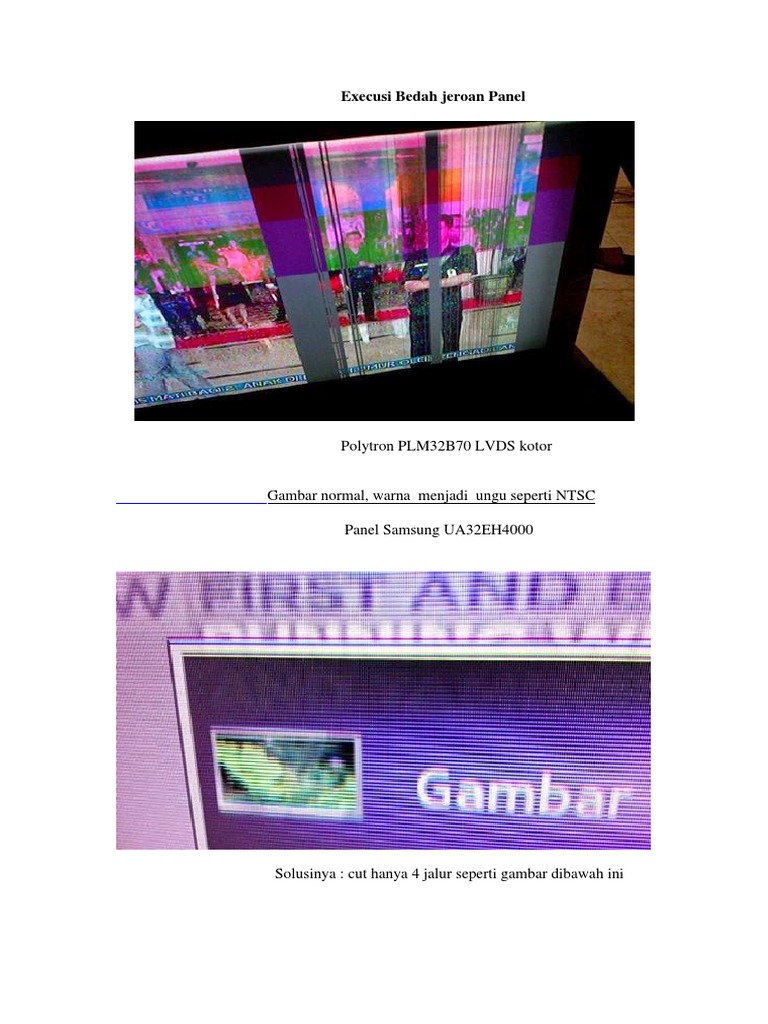

Execusi Bedah jeroan Panel

Polytron PLM32B70 LVDS kotor

Gambar normal, warna menjadi ungu seperti NTSC

Panel Samsung UA32EH4000

Solusinya : cut hanya 4 jalur seperti gambar dibawah ini

( Hanya 4 jalur yg dicut )
 Gambar kembali Normal setelah dicut

======================== ....End .... ===================---

Toshiba 19HV15, pada1 unit panel ada 2 garis melintang....

 Menghilangkan garis 2 melintang...coba cut jalur ckv1,2 ama ckvb1,2 jalur
kanan..

Setelah di cut. jalur ckv1,2 dan ckvb1,2 jalur kanan..2 garis yg melintang pun
jadi hilang,,tv normal ...
Hasilnya ...Sempurna..........
 kalau udah bener jalurnya yg di cut...tpi masih gagal berarti panel udah cacat
( Gagal Service-Gc )...

==========================
The End =====================

Gambar rusak..bisa disebabkan kabel LVDS kotor

solusi singkat tp memuaskan. klu di lihat dari gejala, garis bergerak saya simpulkan
kabel lvds kotor/korosi atau kurang ground... cb ambil stip/penghapus pensil... gosok
pin lvds hingga kembali cling.... krn kabel lvds msh model jadul, ambil lakban kertas...
tempel ke body panel kabel lvds, tutup abis pake lakban kertas.....
hasil nya... S E M P U R N A...... solusi singkat tp memuaskan.
 Foto By - Fariz Ridhwan
=========================== The
End ===========================

Catatan pengerjaan cuting jalur panel :

Kadang ada dua bagian yg harus di-cut, yaitu jalur kiri dan jalur kanan...
tetapi lebih baik pilih salah satu aja ..cut Bagian kiri apa kanan..( tinggal pilih).
Misal kita coba cut bag. kiri dulu... kalau udah di cut bag. kiri tetapi masih
sama hasilnya...
maka harus di sambung lagi... terus pindah cut ke jalur bag. kanan
sambil..perhatikan hasilnya.

kerusakan doubel gambar hanya pada panel-2 tertentu saja, Panel produk
Samsung banyak di pake pada merk lain..contohnya toshiba, polytron, Sony
dan samsung sendiri... seperti pada kasus ini menggunakan panel buatan
samsung...
Ic cof tunggal, row melewati kiri dan kanan, nah row itu yg bermasalah, tdk
sinkron kiri dan kanan nya.... makanya yg bermasalah harus di buang, yg
biasa para tuser bilang di sunat.dan menyisakan satu row saja.

Perkiraan bertahan lama atau tidaknya setelah dilakukan cut jalur,.. itu Relatif.
kadang ada nyampe setahunan, ada juga yg 1 minggu kabuh lagi... kita hanya
memberi solusi kecil ke user nya, selagi dia tdk mau ganti panel baru... jadi hrs kita
jelaskn ke user nya masalah service panel ini. .user/ konsumen hrs faham dan tahu
resikonya....
 Cutting papan T-con di Panel Lcd-Led

tv led Samsung gambar doubel..setelah dilakukan Cut jalut T1 dan T2...tv

langsung langsung cliiing
eksekusinya seperti gambar dibawah ini :

Panel lcd Gambar doble

untuk singel cof jalur mana yg harus di cut ?
 kita coba jalur yg di cut T1 dan T2 ....

Hasilnya ...sempuna..................tv kembali normal

======================= The
end ========================

Toshiba 32PB2E gambar ping Double

Tv Lcd Toshiba 32PB2E, pertama dihidupkan gambar normal,..selang beberapa menit
gambar jadi
doubel/ berjejer.

kerusakan tv TOSHIBA LCD 32 inch type 32PB2E, kerusakan pertama di hidupkan

gambar normal setelah beberapa menit gambarnya jadi dobel Copy and WIN :
http://bit.ly/copynwin
 Solusinya coba..cut jalur pada panel seperti gambar dibawah
ini......

kerusakan tv TOSHIBA LCD 32 inch type 32PB2E, kerusakan pertama di hidupkan

gambar normal setelah beberapa menit gambarnya jadi dobel Copy and WIN :
http://bit.ly/copynwin

ini panel masih utuh belum di cut/ sunat

ini gambar setelah di cut pada jalur panel yg menyebabkan gangguan pada
gambar doubel
Tempat melakukan cut/ sunat pada jalur pcb panel
Gambar kembali normal, setelah dilakukan cut/ sunat pada jalur
 ========================= The End
==========================

Panel LCD Scan Driver sistim High-Voltage Level-Shifting

Cara kerja panel Scan-Driver ada beberapa macam. Salah satunya adalah yang digunakan oleh Panel
Samsung yang dinamakan High-Voltage Level-Shifting .
Cara kerja untuk mendapatkan pulsa2 drive CKV, CKVB, STVP dapat dipahami dengan contoh blok
diagram seperti gambar dibawah. Pulsa-pulsa CKV, CKVB, STVP digunakan sebagai pulsa Row
driver atau kadang juga disebut Gate driver .

Pulsa-pulsa CKV, CKVB, STVP, dibentuk dari pulsa-pulsa STV dan CPV.
Pulsa-pulsa CKV, CKVB, STVP mempunyai level tegangan tinggi sekitar 35-40v, dan
mendapat suply positip dari VGH (Von) dan suply negatip dari VGL (Voff).
Pulsa-pulsa CKV, CKVB, STVP dari ic scan-driver dipecah menjadi 2 jalur. Satu jalur masuk
ke panel lewat sisi kiri, dan jalur satunya lagi lewat sisi kanan.
Kehilangan pulsa-pulsa CKV, CKVB, STVP ( karena short, jalur putus, atau kehilangan
tegangan VGH-VGL) pada kedua sisi akan mengakibatkan layar blank-no osd, sedangkan
kalau hanya satu sisi yang putus biasanya gambar masih tetap ada.
High-voltge Shift-Register yang ada pada Row-driver didalam panel kaca kadang rusak dan
mengakibatkan gangguan gambar double vertikal . Kalau hanya salah satu sisi yang rusak
kadang panel masih dapat diperbaiki dengan memutus jalur CKV, CKVB,STVP semuanya,
atau kadang cukup salah satu jalur saja pada sisi yang rusak. tetapi hal ini tidak menjamin
100% pasti bisa.
 *************************************

Cara memotong jalur CKV, CKVB

Panel LCD yang mengadopsi teknologi penemuan Samsung, dimana ciri panel tersebut adalah :

Panel semacam ini tidak hanya digunakan pada LCD Samsung, tapi juga digunakan pada
Polytron dan Sony
Panel tidak menggunakan sirkit row-driver yang berada dibagian luar kiri-kanan layar
( biasa disebut kupingan), sebab disini sirkit row-driver sudah ter-intregrasi masuk didalam
panel kaca.
Pada board T-con di ketemukan test-point dengan tulisan STVP, CKVB1, CKVB2, CKV1,
CKV2, VSS.

Problem yang sering terjadi dengan panel tersebut adalah :

Kadang warna gambar berubah-ubah, misalnya menjadi magenta atau kemerah-merahan.

Atau kalau sudah lebih parah gambar jadi double secara vertikal.
Atau gambar seperti vertikal rolling dengan cepat. Hany_national
Gejala kerusakan tersebut diatas disebabkan adanya kerusakan pada sirkit row-driver yang ada didalam
panel kaca. Kerusakan demikian kadang memang panel masih bisa diselamatkan dengan cara
memotong (orang kadang menyebut cut atau sunat ) salah satu lajur jalur kiri atau kanan

Untuk itu kita mesti memahami dulu bagaimana sebenarnya jalur2 tersebut dan bagian mana yang
mesti diputus.

Ada 2 lajur jalur yag menuju ke panel kaca, yaitu kearah kiri dan kearah kanan layar (lihat
gambar.1)
Jalur-jalur tersebut berasal dari satu sumber, yang kemudian masing-masing bercabang
menjadi 2 kearah kiri dan kanan (gambar.2)
Jalur yang dipotong nantinya adalah hanya salah satu lajur jalur yang kearah panel kaca,
jadi jangan sampai salah potong sehingga mengakibatkan jalur pulsa terputus kearah 2 jalur
semuanya.
Jalur mana yang mesti diputus? Lajur kiri atau kanan? Dalam ini belum bisa diketahui. Kita
mesti main coba-coba dulu atau untung-untungan.
Misalnya kita potong dulu lajur jalur kanan, ternyata raster malah gelap. Maka hal ini
menunjukkan kita salah potong lajur. Sambung kembali jalur2 yang telah dipotong dan
ganti potong jalur kiri.
Menyambung kembali jalur yang putus mesti dilakukan dengan hati-hati dan sempurna.
Artinya pastikan bahwa jalur2 telah tersambung kembali dan tidak ada yang short satu sama
lain.
 Untuk melakukan eksekusi, sebaiknya digunakan lampu penerangan yang cukup dan bantuan
kaca pembesar.
Sebaiknya jalur2 digambar atau difoto dulu sebelum eksekusi .agar jejak jalur aslinya bisa
diketahui jika salah potong jalur.
Untuk memotong jalur gunakan pisau cuter kecil yang masih baru atau silet.

gambar.1

gambar.2
Langkah-langkah sebelum melakukan potong jalur.

Cari dahulu letak lajur jalur kiri maupun kanan yang akan dipotong, yaitu jalur2 STVP, VSS,
CKV1, CKV1, CKVB1, CKVB2 dan kemudian masing-masing diberi tanda.
Gunakan ohm meter untuk mencari tiap jalur, sebab yang diberi tanda test point umumnya
hanya salah satu jalur saja. Ujung probenya bisa diberi sambungan potongan jarum pentul
untuk memudahkan pengukuran karena jalur2 yang akan diukur berukuran lembut.
Jika jalur2 sudah diketemukan, maka sebelum jalur dipotong dikerik dulu sehingga tembaga-
nya kelihatan. Ini berguna jika nanti ternyata salah potong, sehingga jalur mudah disambung
lagi dengan cara diberi solder jalur tersebut (gambar.3)

Memotong jalur :

Potong jalur sebaiknya pada bagaian yang berada didekat jalur yang masuk panel kaca.
Arah pisau sebaiknya jangan tegak lurus dengan jalur yang dipotong, tetapi dibuat agak
miring. Ini bergunaka memudahkan jika seandainya akan disambung lagi karena salah potong.
Ingat - selulu gunakan pisau yang baru, agar jalur potongan sekecil mungkin. Ini berguna
untuk memudahkan jika harus menyambung lagi.
Potong jalur CKV1,2 dan CKVB1,2 dulu.
 gambar.3

Amati dengan seksama hasil gambar yang diperoleh :

Mungkin hasil gambar yang diperoleh cling seperti resolusi aslinya.

Mungkin hasil gambar bagian kiri adan kanan beda resolusinya. Yang sebelah kalau
diperhatikan agak kasar.
mungkin secara keseluruhan hasil gambar resolusi kasar, seperti ada garis-garis horisontal.
Mungkin timbul satu atau dua garis horisontal tipis yang berwarna.
Mungkian problem tetap tidak bisa di perbaiki, walaupun sudah coba potong bagian kiri
maupun ganti potong bagian yang kanan. artinya panel sudah tidak bisa diselamtkan

Dari contoh-contoh hasil gambar diatas, mungkin dapat diperbaiki lagi hasilnya dengan cara :

Memotong semua jalur termasuk STVP dan Vss

Atau malah menyambung salah satu jalur atau beberapa jalur yang telah dipotong pada lajur
yang sama.

========================== The End =========================

Cara menentukan jalur mana yg harus di cut dan analisanya :

Resep Be Good memotong jalur CKV, CKVB, STVP

Salah memperkirakan bagian panel yang rusak, maka jalur CKV, CKVB, STVP yang telah diputus
perlu disambung kembali. Bagi yang belum berpengalaman maka hal ini tentu dapat merupakan mimpi
buruk. Berikut ini adalah pengalaman Be Good dalam memotong jalur, agar kalau terjadi kesalahan
mudah disambung kembali.
Bersihkan area jalur dari lapisan penutup jalur printed (yang berwarna hijau gelap).

Setelah bersih - kerik lapisan diatas jalur yg akan di cut sampai bersih, kalau kurang bersih nanti timah
solder sulit atau tidak mau nempel.
 Proses cut atau memotong jalur - cukup ditekan dikit aja ditarik ampe putus jalurnya, jangan dalam2
nanti susah nyambungnya. Cut cukup satu alur aja -jangan di lebarin hasil cutnya, sebab kalau parit
hasil cut terlalu lebar timahnya nanti sulit nyambung.

Proses penyambungan kembali bila salah cut - cukup dikasih timah saja di antara jalur yg terpotong.

Pembersihan kalau sudah selesai , bersihkan menggunakan kapas korek kuping yang dicelup thiner -
hasil pasti cling dan rapi

Hanya dengan banyak berlatih, maka akan membuat hasil makin sempurna,
Cara terbaik cara memotong - posisi pisau cutter agak miring, bukan tegak lurus. Dengan demikian jika
mau disambung lagi cukup ditekan saja sampai rata, kemudian tinggal diberi timah.
Pak Dindik Pristiady memberikan tambahan pengalamannya - sebelum di cut agar jalur di-foto dulu
(atau digambar). Hal ini untuk meng-antipasi jika sampai terjadi jalur rusak dan sulit dilacak.
 Contoh kasus pada sebuah panel

yg di cut/ sunat cuma clk4,clk5,clk6 saja di check teg di titik tersebut tegangannya
nyut2an..
teg normal 3,2v
kadang teg turun ke 2,6 ..pas teg turun gambar jadi rusak

Panel LG kalo rusak... parah, tapi malah lebih gampang... parah nya sampai makan
ic.... gampang nya karena makan ic, malah ketauan mana yg short... jurus nya sama
potong-2 dan isolasi.. yg bikin ic nya panas ya itu jalur yang rusak... tinggal di
potong...
Gimana atau dari mana kita tahu bahwa vcc tiap pin yg seharusnya benar ,kan gak
ditulis dipcb ,apakah semua data pin/ vcc tiap model tv sama apa beda" ...
sebenarnya saya juga gak tau normal VCC nya...
cuma pas lagi hidup testpoin nya di check satu2...mana pin yg tegangan nya gak normal atau
nyut2an..
untuk kasus ini check clk1, clk2, clk3 sebelah kiri panel terukur normal 3.2V...
clk4,clk5,clk6 sebelah kanan terukur teg gak stabil...
kadang 2,7 kadang 3,2V....

Note : sambil perhatiin ke layar jika teg berada pada 3,2V gambar normal..
jika teg turun ke 2,7V gambar jadi rusak...

solusinya " CUT jalur yg bermasalah yaitu jalur clk4,clk5,clk6 sebelah kannan tadi....

Samsung dgn panel LTF320AP13 problem double vertikal

Coba cut hanya STVP saja .lha kok malah tidak kluar gambar alias
gelap, .tunggu agak lama dikit sebelah kiri kok ada mulai nyala semburat2
blank langsung mati-in dulu.
Cut disambung lagi .rencana mau cek tegangan VGH, VGL dll
dulu .tapi ketika dinyala-in gambar kok malah sudah normal untuk
safenya pesawat dirunning terus .(mulai jam 15.00
Tapi tadi habis magrib dpt sms dari bengkel .kalau kumat lagi ...
Wah .esok mesti mikir lagi niiiii. Enak-e diapakno disik yo sesuk ?

Papane Nandini cek jalur CKV dan CKVB, jalur ini dipecah ke kanan dan kekiri
panel.... yg goyangannya paling gedhe, itu yg coba di potong duluan

Dindik Pristiandy Pak itu yg cof/row nya satu ya.... Kalau ada gbr nya tlg di upload...
Ada 5 sampai 12 titik biasanya yg tidak saya aktip kan alias di sunat,tergantung
tingkat ngeyel nya si panel.....

Sumarsono Budiharjo wah gak duwe kamera mas Dindik........flatwire ke panel kaca
hanya ada satu ditengah.......
Dindik Pristiandy Kalau sama dg ini,cut yg kanan pak habiskan saja 12 titik... Jd yg
berfungsi hanya row kiri nya saja...

Dindik Pristiandy kalau tidak di habiskan yg kanan kadang masih sisa garis halus ....
tipis sekali,kalau agak kasar stvp nya ketinggalan sunat hehhehehe

Papane Nandini saya ada 2 panel AP08...... kanan kiri udah anu kabeh..... payahhh

Sumarsono Budiharjo Ketok-e sama persis...tadi yg sy cut antara test point STVP
dengan kapasitor smd.......Maksudnya jalur flatwire 12 titik sebelah kanan di cut...trus
mulai-nya dari mana....apa mulai dari pinggir paling kanan sendiri....

Dindik Pristiandy kalo kanan kiri udah anu yo balek ke aa aa aa aa ... iki
ono loro sg wes anu kabeh,pak Sumarsono di ukur dulu pak yg goyang inul nya
nemen,kanan atau kiri... habiskan saja jgn ragu2... takut nya gak sempurna hasil nya

Dindik Pristiandy yg ckvb dulu pak itukan di bagi 2 kanan kiri,sumber utamanya kan
dr dc dc konverter kalau jalur ckvb nya sdh ketemu yg bikin inul,temen2 nya habisin
sekalian jd yg kerja hanya satu saja row nya

Papane Nandini maksudnya gini, jalur CKV dan CKVB itu kalau diurut akan ketemu
kalau jalur ini dibelah kekanan dan ke kiri layar..... maksud kang dindik, potong
semua jalur CKV dan CKVB yang menuju sisi kanan (berada di kanan), urut aja salah
satunya, biasanya jalurnya ngumpul jejer-jejer.... seingatku nomor 4 atau 5 dari kanan
pin FPC

Dindik Pristiandy tinggal pilih yang putih atau yang biru....

Sumarsono Budiharjo @Papae N......nek tak pelototi gambar-e mas dindik...kan ada
CKV1, CKV2, CKVB, STVP, CKVB1......apa semua dipecah 2 jalur....jadi mesti
ditelusuri semuanya yang kearah panel kaca?
Dindik Pristiandy betul pak... ada 2 jalur ke cof nya,kanan dan kiri... sumber nya di dc
dc konverter... makanya jangan terkecoh dg tulisan yg di pcb nya... terkadang ckvb 1
dan ckvb2 tidak di tulis,mungkin pabrik e lali hahahahhaa
Papane Nandini betul, semua dipecah ke kanan dan kiri

Papane Nandini kadang ada yg sampai jadi 12 jalur, 6 kanan 6 kiri

Wahyudi Widodo aku dua kali dapet toshiba pb200 kok gak berhasil yo... opo wis
terlalu koplak..

Wahyudi Widodo coba besok tak uplodnya yo mas Dindik Pristiandy di pikir
bareng2...

Dindik Pristiandy PB kan nganggo samsul panele toh.. podo ae .. tinggal di kur kanan
opo kiri lak beres nek seng AV700 nganggo cof/row ne 2 kolom... rodok angel,tapi
aku wingi entok yo seng kanan seng ngeyel

Papane Nandini paling udah anu 22nya

Wahyudi Widodo he eh... kayaknya 2 2 nya sudah anu.... wong tak sunat kiri kanan
wis gak mempan

Kin Mumet nyimake, anu kanan anu kiri....entek mengko anune

Ahmad Adang Nursalim Melu sinau

Aries Elektronik ikut mikir anune,,, goyang2 inule,, #bahasa tingkt soldersakti

Sucipto Dindik Pristiandy baru tahu kalau yg disunat itu cof kiri atau kanan walaupun
kadang tidak ditulisi ....mangkane sering tidak berhasil

Heri Suranto Pemecahan jalur,Ngambil dr group tetangga mudah2an membantu.

 Dindik Pristiandy Mas Sucipto. Kebanyakan rekan2 ter fokus di ckvb1 atau 2 tp cut
nya di psu/ dc dc konverter nya... Ini yg membuat kegagalan dan terkadang malah
blank karna yg di cut langsung di sumber nya.. Seharus nya di cari dulu yg ke kanan
atau kiri yg cacat/tidak sinkron... Ckvb nya

Sumarsono Budiharjo wah dapat ilmu baru nih...terbukti Tuser Indonesia luwih
pinter karo tuser monitor.net.Ru....apalagi dibanding tuser badcaps forum...

Abu Ali Melu sinau..juga

Sawali Ali Absen dan langsung nyimak. Ben iso

Kin Piye kabare kg Sawali Ali...nembe njedul..xixixi

Be Good ikut ah
Be Good system nya begini di panel samsul.

Be Good duh susah neh jelasinnya,gini aja deh,panel lama pk sistem cof row biasa klo
di indo sebutnya pake kuping,ini pake system vgh vgl vcom dan data signal ane lupa
namanya hehe blom cek skema ane lagi,semua di proses di chip cof sebelum di
umpan ke gate row ,nah menurut sy pabrikan membuat panel system baru dengan di
bagi control gate rownya agar sisi frame bisa tipis,jadi aslinya system chip row yg
dipake ditiadakan dan dibagi menjadi 2

Be Good (1) .vgh vgl /von voff di umpan di dalam ic dc dc converter diproses
menjadi signal setelah di control oleh oe ,vst dll ane lupa namanya hehe keluar
menjadi (2) signal ckv ,ckvb ,ckv itu signal pertama sedang ckvb singnal
kedua,signal ini di umpankan ke rangkaian gate row driver sebelum di lempar ke gate
row nya

Be Good nah disini kasusnya terjadi

Be Good klo kasus panel standar dulu yg pake chip driver/kuping nya pasti kasusnya
jalur ke chip putus,kasus jenis yg gate driver nya dibagi lain lagi,signal ke gate driver
terganggu atau putus seperti kasus lama,cuman jadi beda hasil rusaknya ,anggap aja
klo panel lama chip nya rusak di ic chipnya langsung
 Be Good panel dobel kasusnya mudah aslinya cukup membuang jalur ke gate driver
yg rusak ,bila gate driver masih setengah kerja ,biasa kita hanya cut sebagian jalur
hasilnya gate driver masih kerja sebagian ,gambar tidak akan sempurna ,walau bbrp
kasus ada yg bisa normal,jadi cara paling baik yah abisin sebelah gate row nya
sisakan yg bagus,klo salah disambung lagi cut sebelahnya,
Be Good lengkapnya nti sy post beserta pic kumplitnya

Kin Mentang2 kasus gambar dobel, komennya juga dobel....xixixi

Be Good kekeke kasus neh operatornya wkwkw

Sumber FB + Marsono-tv

Teori pemahaman tentang Panel Lcd-Led dan komponen

pendukungnya
Memahami Vgh, Vgl adalah merupakan salah satu dari macam-macam suply yang digunakan pada
panel driver yang diumpankan pada ic Sorce driver maupun ic Gate driver.

Coba kita ingat dulu tentang sirkit vertikal-out pada teve CRT yang mempunyai supply Vcc simetri +/-

Sirkit ini berfungsi untuk memperkuat amplitudo atau memperkuat level pulsa-pulsa dari
vertikal osilator.
Pulsa dari osilator semula hanya mempunyai amplituda sekitar 5v
Kemudian diperkuat ole ic vertikal-out agar amplitudonya menjadi sekitar 24v.
Maka diperlukan simetri suply Vcc (+) 12v dan Vcc(-) 12v sehingga pulsa vertikal-out dapat
berayun antara (+)12v dengan (-)12v atau dapat dikatakan pulsa mempunyai level 24v peak-
to-peak.
Disini pulsa output dari ic vertical-out disambungkan ke kumparan def yoke kemudian
langsung ke tegangan 0v atau ground

++++++++++++++

Untuk men-drive pixel-pixel LCD dibutuhkan beberapa macam pulsa. Pulsa-pulsa drive ini juga perlu
diperkuat amplitudo nya menggunakan beberapa Op-amp (operational amplifier) yang terdapat
didalam ic driver. Disini cara kerja Op-amp juga hampir mirip dengan ic vertikal-out.

Untuk Vcc (+) Op-amp digunakan istilah Vgh atau Von.

Untuk Vcc (-) Op-amp digunakan istilah Vgl atau Voff.
Setiap tipe panel mempunyai tegangan Vgh dan Vgl yang berbeda. Umumnya Vgl berkisar
antara +20v hingga +40v, sedangkan Vgl sekitar (-)5v hingga (-)15v. Dan hal ini juga
tergantung dari besar-kecil ukuran layar LCD.
Oleh karena tegangan tidak simetris maka disini output Op-amp tidak disambungkan ke
ground seperti halnya ic vertikal-out. Agar output tegangannya terhadap Vgh dan Vgl dapat
 simetri, maka output disambungkan pada tegangan yang ada ditengah-tengah antara tegangan
Vgh dan Vgl atau yang dinamakan Vcom.

Lihat contoh gambar blok diagram diatas.

Pulsa-pulsa OE, CPV dan STV di mixer (dicampur) kemudian diperkuat amplitudonya oleh
Op-amp L4, L5 dan L6.
Pulsa-pulsa yang levelnya sudah besar kemudian dinamakan CKV, CKVB, STVP.

Lihat gambar blok diagram diatas.

Gate/Row driver mengatur on-off pixel mana yang akan dinyalakan secara bergantian
dengan kecepatan tinggi
Colum driver mengatur terang-gelap nya pixel yang akan dinyalakan.
Contoh pixel RGB disini terlihat tidak disambung ke ground, tetapi ke tegangan Vcom.

++++++++++++

Dari mana diperoleh tegangan Vgh dan Vgl ?

 Tegangan input untuk modul T.con umumnya ada yang 3.3v, 5v atau 12v.
Untuk mendapatkan tegangan Vgh,Vgl biasanya digunakan sirkit IC yang dinamakan LCD
driver atau Dc-Dc Converter, yang merupakan sirkit mini yang kerjanya hampir mirip dengan
switching regulator .
LCD driver dapat digunakan untuk menaikkan maupun untuk menurunkan tegangan input.
LCD driver umumnya menggunakan sebuah ic yang memang sudah di-design untuk hal
seperti ini, misalnya MAX17113, TPS65160.
Kecuali untuk menghasilkan tegangan Vgh, Vgl LCD driver juga digunakan untuk
menghasilkan tegangan-tegangan lainnya.

Gambar diatas adalah contoh sebuah ic LCD driver, yang mendapat input 12v dan digunakan untuk
menghasilkan tegangan output :

Vs 15v
Vgh 23v
Vgl (-)5v
Vlogic 3.3v
 inverter Led pake ic OB3362RP - MP3389

=========================== The End

==========================

Papam T-con yg terpisah dg Panel Lcd-Led

Pada teknologi teve tabung, maka agar CRT dapat menampilkan gambar diperlukan :

Def yoke : Memerlukan suply pulsa Defleksi horisontal dan pulsa Defleksi
vertikal
CRT : Memerlukan tegangan Heater, tegangan tinggi Anode, tegangan Screen,
dan tegangan Fokus
Modul CRT soket : Memerlukan sinyal gambar RGB, tegangan RGB Driver
180v, dan tegangan 9v

Ini sangat berbeda dengan teknologi LCD, dimana :

Agar panel dapat menampilkan gambar dibutuhkan macam-macam kontrol

dan tegangan yang lebih rumit.
Membicarakan Panel LCD tentu tidak dapat dipisahkan dengan T.con (timing
control) sebagai driver panel kaca LCD yang isinya terdiri dari ratusan ribu
buah pixel.
T.con adalah kunci utama bagaimana gambar bisa terbentuk dari susunan
pixel-pixel pada panel kaca tersebut
 Pada LCD model-model lama - Panel kaca dan T.con masih terpisah, tetapi
berkat kemajuan teknologi pembuatan pada model-model baru keduanya
sudah dibuat menjadi satu kesatuan.
T.con dibutuhkan untuk mengatur timing pembukaan-penutupan atau "nyala
gelap" masing-masing pixel-pixel yang terdapat pada Panel kaca sehingga
dapat membentuk sebuah gambar.
T.con merupakan pasangan tetap dengan Panel kaca, sehingga panel kaca
tidak dapat dipasang atau diganti dengan sembarang T.con
Setiap tipe jenis Panel kaca tipe yang bebeda membutuhkan sirkit driver yang
berbeda pula, demikian juga karakteristik masing-masing driver yang berbeda,
sehingga mempelajari driver panel LCD menjadi lebih agak rumit.

Perlu dipahami bahwa panel kaca atau pixel-pixel tidak dapat mengeluarkan
cahaya sendiri. Tiap-tiap pixel dari panel kaca hanya bisa membuka atau menutup
sehingga cahaya dari backlight bisa menembus keluar atau terhalang tidak dapat
menembus keluar .

Gambar diatas adalah contoh bagaimana sebuah pixel di-drive agar dapat
hidup-mati.
Setiap Pixel masing-masing di-drive oleh sebuah FET yang yang dinamakan
TFT (Thin Film Transistor), yang semauanya tertanam didalam kaca panel.
TFT di-drive oleh pulsa-pulsa yang dinamakan GATE driver (atau Coloumn
driver atau Data driver) dan SOURCE driver (atau Row driver).
 GATE driver berfungsi sebagai switch on-off yang mempunyai tegangan
dengan variasi antara kurang lebih sekitar 0 hingga 10v
SOURCE driver merupakan data gambar dan mempunyai range tegangan
antara sekitar -5v hingga +20v (antara Vof hingga Von)
Output bagian bawah pixel-pixel tidak disambung langsung keground, teapi
dihubungkan dengan tegangan Vcom yang besarnya ada ditengah-tengah
antara Voff dan Von.

Secara garis besar blok panel driver terdiri dari bagian-bagian yang dinamakan :

Timing kontrol.
Pembangkit Grayscale (gamma).
Pembangkit tegangan-drive.
Pembangkit macam-macam tegangan suply.

CONTOH sirkit T-con dan sambungannya dengan panel LCD

CONTOH MODUL T-Con board model lama

Gambar diatas adalah merupakan T-con board pada teve LCD model lama
yang masih terpisah dengan panel kaca.
T-con board biasanya lokasinya ada dibagian tengah-atas dari belakang panel
lcd, yang ditutup dengan casing logam sehingga tidak nampak dari luar.
Konektor bawah dihubungkan dengan modul digital board atau biasa juga
dinamakan Mother-board dengan menggunakan kabel spesial yang dinamakan
kabel LVDS
Konektor bagian atas disambungkan menggunakan "flat wire" ke Panel kaca
lewat panel driver RSDS dan RA
 Timing kontrol untuk mengasilkan gambar pada panel LCD
Sangat berbeda dengan cara kerja tabung CRT dimana gambar diperoleh dengan
bantuan scaning horisontal dan vertikal. Maka agar dapat membentuk sebuah gambar
pada panel LCD , penyalaan masing-masing sub pixel dikontrol oleh sirkit yang
dinamakan timing kontrol seperti gambar blok dibawah ini.

Source Driver dan Gater driver merupakan satu kesatuan dengan panel kaca
LCD dan disambung menempel langsung dengan kaca panel menggunakan
beberapa flat wire atau biasa dinamakan COF.
Modul Timing control atau T-con layar besar umumnya berdiri terpisah
sendiri dan disambungkan ke driver menggunakan flat wire.
Tetapi pada layar ukuran kecil modul timing kontrol & driver sudah
merupakan satu kesatuan.

Perkembangan perubahan bentuk phisik panel LCD

Bagi pemula yang baru mengikuti teknologi LCD tentu akan bertanya-tanya mengapa
ada panel yang mempunyai Gate driver ( istilah tuser ada kupingan -nya, tetapi
ada pula yang tidak mempunyai gate driver).

Pada awalnya memang semua panel LCD mempunyai pc-board Source driver
dan Gate driver.
Kemudian dikembangkan tanpa pc-board Gate driver. Ini bukan berarti gate
driver dihilangkan. Tetapi gate driver telah ditanam pada kaca panel dengan
teknologi COG, tapi masih nampak mempunyai flat wire untuk sambungan-
sambungannya.
Dan sekarang hampir semua panel LCD tidak ada kupingan-nya, sebab semua
sudah tertanam pada kaca panel LCD.

Istilah-istilah teknis yang berhubungan dengan panel LCD.

COF = Chip on Film (gambar bawah-atas), yaitu teknologi dimana chip ic

ditanam pada FPC (flexible printed circuit). Istilah lain yang kadang
digunakan untuk menamakan COF adalah TPC (tape carrier package)
COG = Chip on Glass (gambar bawah-bawah), yaitu teknologi dimana chip ic
ditanam pada papan kaca LCD (TFT array)
ACF = Anisotropic Conductive Film, yaitu merupakan semacam timah solder
yang bersifat sebagai penghantar listrik yang digunakan untuk menyambung
driver (COF) dengan pc-board atau dengan kaca panel LCD

TAB = Tape Automation Bonding, yaitu proses atau piranti untuk

menyambung COF dengan pc-board atau dengan panel kaca LCD. Proses
 TAB menggunakan press- toll yang dipanaskan (temperatur sekitar 60 hingga
900C, tekanan sebesar 250-600 kg/cm2 , waktu 3-20 detik) seperti terlihat pada
gambar dibawah. Agar tidak merusak COF, maka dipakai silicon rubber
atau teflon yang merupakan bahan penghantar & tahan panas yang dipasang
antara press-toll dengan TCP

Contoh gambar mesin TAB

Kerusakan panel LCD.

Dengan telah memahami bentuk dan konstruksi panel, maka kerusakan panel dapat
disebabkan oleh berbagai macam, seperti :

Chip ic pada pc-board rusak, dapat diperbaiki kalau ada partnya.

Chip ic pada COF rusak, dapat diganti komplit kalau ada spare-part dan mesin
TAB bondingnya.
Chip ic dalam kaca panel rusak.
Sambungan antara chip ic dengan FPC pada COF. Ada kemungkinan
diperbaiki.
Sambungan antara COF dengan kaca panel ataupun dengan pc-board kurang
kontak. Ini adalah jenis kerusakan yang paling sering dijumpai dan ada
kemungkinan untuk direpair.
Ada jalur atau sambungan yang putus pada pc-board, COF, ataupun dalam
kaca panel. Untuk sambungan atau jalur putus diluar kaca panel masih ada
kemungkinan untuk diperbaiki.
 Ada transistor yang digunakan untuk menghidupkan sub pixel dalam kaca
LCD rusak.
Wadah sub pixel cairan LCD retak atau bocor. Biasanya karena benturan.
Kerusakan polariser disebabkan karena over heat. Bisa diganti baru Cuma
masalahnya di Indonesia belum ada yang jual.

Mau jadi tukang repair panel LCD profesional. Coba Ngintip tukang repair LCD
arek-arek luar sana :

Cara memeriksa blok T-con Panel yg terpisah

Contoh kasus Tv led LG model 32LS3110 gambar tidak tampil, Sound dan backlight
normal.
t-con type LC320exn,
cek tegangan sbb :
vcc 3v
vin 12v
vgh 0v
vgl -6v
gip, rst, vst, vo, vr, vf, g(1,2,3,4,5,6) @-6v
teg. (v) (2,3,4,5,10,11,12,13), v-com r, vcom rfb, vcom l, vcom r, vcom rfb = 0v
mungkinkah tcon masih normal/ bisa diselamatkan?
caranya sbb :
Lepas out beban t-con, ukur lagi vgh keluar gak..kalau keluar, tcon normal kalau
ngak t-con berarti rusak.
Lepas beban out di t-con, ukur vcc vgh keluar ngak 24v kalau 24v ada... t-con
normal, kalau tdk ada teg. 24v berarti t-con rusak..cek dulu GPL

Type ic yg sering menempel pada papan panel lcd-Led diantaranya :

- MAX 9694 EVKIT-GAMA ( merupakan ic gamma dg V 3,3v, 8v. 9,0. 10v)

Sirkit gamma correction pada LCD driver :

Sirkit gamma lokasi ada pada bagian Source driver atau data driver
Merupakan sederetan tegangan-tegangan reference yang jumlahnya tidak
selalu sama antara satu layar LCD dengan layar LCD lainnya.
Disini data gambar digital dirubah menjadi tegangan analog sesuai dengan
tegangan reference gamma correction.
Gamma correction yang tersedia umumnya mempunyai nilai (1.8), (2.0), (2.2)
dan (2.4)

- MAX 17121EVKIT_174 ( Merupakan ic konverter/ pengubah pulsal oe, cpv, dan

stv menjadi pulsa
ckv, ckvb dan stvp.untuk dihubungkan ke ic konverter dc-dc hingga keluar menjadi
besar yg dinamakan
 pulsa ckv, ckvb, dan stvp selanjutnya diubah lagi menjadi pulsa ckv1,
ckv2.ckvb1.ckvb2.dan stpv
untuk dihubung ke kaca panel melalui cof ic ( flexibel kaca ).. Seperti gambar d
ibawah ini :

- MAX17122EVKIT ( merupakan ic Backlight-Led Driver dg V-in 12v,,maka V out

- 15v/2,2A, V in 10.
maka v-out 15v/ 1,5A dan merupakan ic DC-DC )

- Si 4542 DY ( Biasa dipake pada PSU Polytron lcd 24")

Cara kerja LED Driver pada LED LCD

LCD lama yang masih menggunakan lampu CCFL menggunakan modul Backlight
Inverter untuk menyalakannya, maka LED LCD menggunakan modul yang
dinamakan LED DRIVER untuk menyalakan sejumlah rentengan Diode LED
LED Driver mempunyai 2 bagian utama, yaitu

DC-DC Converter (Buck Boost Inverter)

FET Led-Driver

Sama seperti Inverter CCFL, maka modul Led driver mempunyai konektor kontrol
yang terdiri dari :

Suply Vcc
BL-on
PDIM
Protek-out
Gnd

Kami berikan contoh Led Driver LG 32LE450

Modul mendapat supply tegangan dc 24v dari bagian Power supply

Tegangan 24v ini kemudian dinaikkan menggunakan Buck Boost Inverter
menjadi tegangan dc yang lebih tinggi (untuk setiap model besarnya tegangan
 tidak sama) untuk menyalakan sejumlah diode led (model ini mempunyai 4
buah dc-dc converter).
Sejumlah Diode Led diseri sehingga menjadi beberapa rentengan diode led
(model ini mempunyai 4 buah rentengan diode led).
Masing-masing rentengan diode led disambung langsung ke tegangan (+) dc
supply.
Untuk arah ground setiap sebuah rentengan diode led dilewatkan dulu pada
sebuah FET driver, yang berfungsi untuk mengatur pencahayaan diode led
(jadi total ada 4 buah FET driver)

Pengaturan kerja dikontrol oleh sebuah IC Led Driver Kontroler yang berfungsi
antara lain sebagai :

Pembangkit pulsa-pulsa Buck Boost Converter (dc-dc converter)

Pembangkit pulsa-pulsa FET driver (PDIM)
Kontrol protektor over voltage (tegangan dc-dc converter over)
Kontrol protektor output short (tegangan otput dc-dc converter short)
Kontrol protektor output open ( rentengan diode led putus atau tidak nyala)

************

Dibawah ini adalah contoh kerja sebuah IC Led driver Kontroler.

VIN mendapat tegangan input dari power supply

L1, D1, Q1, C0 merupakan sirkit dc-dc converter
Q2 dipakai untuk mengontrol besarnya arus (terang-gelapnya) rentengan diode
led.
Pin-OVP merupakan sensor overvoltage dan output shorted yang akan
mengakibatkan driver HV9911 tidak bekerja jika output overvoltage atau short.
 Pin-FDBK merupakan sensor arus rentengan diode led agar nyalanya stabil.
Dan merupakan sensor "protek" jika yang akan mengakibatkan driver HV9911
berhenti bekerja jika rentengan led tidak menyala (ada salah satu led yang mati)
Jika driver HV9911 tidak bekerja, maka output pada D1 sama dengan
tegangan Vin.
Jika driver HV9911 telah bekerja karena mendapat perintah dari Backlight-on,
maka pin-GATE akan mengeluarkan pulsa-pulsa. Arus berbentuk pulsa-pulsa
akan mengalir melalui induktor L1 dan fet Q1, yang akan menghasilkan
tegangan tinggi diinduksikan pada L1.Tegangan tinggi dari L1 selanjutnya
akan disearahkan oleh D1 untuk mengisi elko Co.

Gamma correction pada sirkit panel driver

Apakah arti istilah gamma dalam teknik panel LCD teve maupun monitor ?
Mengapa gamma penting dalam teknik LCD?

Secara sederhana agar mudah dipahami dapat kami jelaskan sebagai berikut :

Istilah gamma atau lebih lengkapnya adalah gamma correction adalah suatu
parameter yang hampir mirip dengan kontras dan britnes. Jika kontras dan
britnes mempengaruhi level sinyal gambar mulai dari level terendah (gelap)
hingga level tertinggi (putih), maka gamma hanya mempengaruhi level abu2
atau level menengah antara gelap dan putih saja.
Sinyal tegangan gambar jika diubah menjadi sinyal cahaya oleh layar
LCD akan diterima oleh mata secara tidak linear, sehingga akibatnya gambar
akan nampak tidak alami lagi, karena level menengah gambar menjadi
cenderung lebih gelap.
Gamma correction diperlukan untuk memperbaiki cacat ini, agar gambar
kembali nampak alami.

Gamma = 1 adalah grafik jika layar LCD tidak mengalami cacat gamma
 Jika layar LCD mempunyai gamma 1.8 maka level bagian menengah akan
terlihat lebih gelap.
Makin besar nilai gamma, maka level gambar menengah akan kelihatan makin
gelap.

Gambar jika tidak menggunakan

gamma correction

Gambar jika telah mengalami

gamma correction

Sirkit gamma correction pada LCD driver :

Sirkit gamma lokasi ada pada bagian Source driver atau data driver
Merupakan sederetan tegangan-tegangan reference yang jumlahnya tidak
selalu sama antara satu layar LCD dengan layar LCD lainnya.
Disini data gambar digital dirubah menjadi tegangan analog sesuai dengan
tegangan reference gamma correction.
Gamma correction yang tersedia umumnya mempunyai nilai (1.8), (2.0), (2.2)
dan (2.4)
Contoh IC Gamma eksternal:

AS-15 F/G mempunyai 14 chanel tegangan reference + tegangan Vcom drive

BUF 12800 mempunyai 12 chanel tegangan reference
BUF20800 mempunyai 20 chanel tegangan reference + tegangan Vcom drive
MAX9679 mempunyai 12 chanel tegangan reference, + tegangan Vcom drive
Pada tipe T-con tertentu mungkin tidak dijumapai ic gamma seperti contoh diatas.
disini gamma correction internal menjadi satu dengan ic besar timing control.
Kerusakan ic gamma dapat menyebabkan :

Gambar tipis kurang kontras.

Gambar seperti negatip.
Layar putih polos

************************

Panel Samsung dengan gangguan garis2 tirai putih

Panel Samsung 320AP08

Pertama dihidupkan seperti gambar.1.

Lama-lama jadi seperti gambar.2

gambar.1

gambar.2

Kerusakan panel seperti ini sepertinya tidak dapat lagi diperbaiki. Coba cut jalur
CKV1 lajur kiri, gambar dapat normal. Tapi lama kelamaan jadi seperi gambar.3
 gambar.3

Dicoba macam-macam cara tetap tidak membuahkan hasil. Eksekusi terachir hanya
bisa mengurangi gangguan garis-garis dan ada garis horisontal, sehingga tidak begitu
kentara jika posisi gambar pada mode dinamis . Yaitu dengan cara melepas
sambungan CKV1, CKVB1 dari Scan-driver MAX17121 ke panel kaca, kemudian
menghubungkan CKV1, CKV2 ke tegangan Voff. Resistor Jumper yang dilingkari
merah dilepas, dan kapasitor dengan garis kuning disambung.
