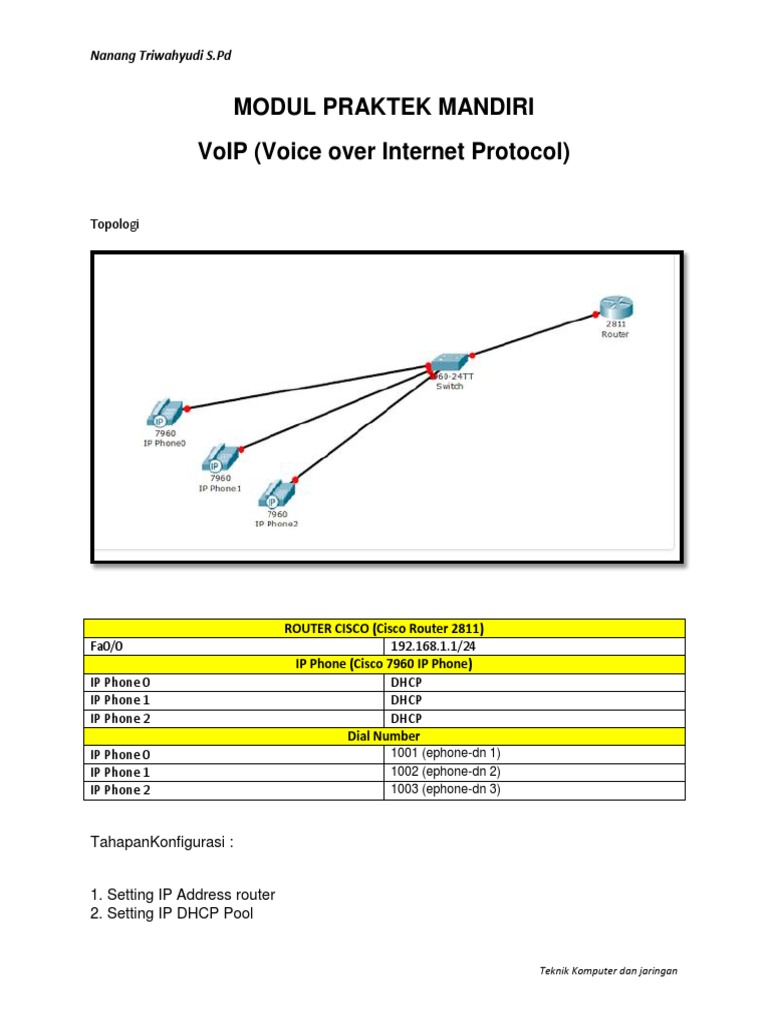

MODUL PRAKTEK MANDIRI

VoIP (Voice over Internet Protocol)

Topologi

ROUTER CISCO (Cisco Router 2811)

Fa0/0 192.168.1.1/24
IP Phone (Cisco 7960 IP Phone)
IP Phone 0 DHCP
IP Phone 1 DHCP
IP Phone 2 DHCP
Dial Number
IP Phone 0 1001 (ephone-dn 1)
IP Phone 1 1002 (ephone-dn 2)
IP Phone 2 1003 (ephone-dn 3)

TahapanKonfigurasi :

1. Setting IP Address router

2. Setting IP DHCP Pool

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

3. Setting telephony service pada router

4. Setting Vlan Voice 1 di switch
5. Setting Dial number di Router
6. Menyalakan IP Phone
7. Melakukan panggilan

1. Setting IP Router

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Continue with configuration dialog? [yes/no]: n

Press RETURN to get started!

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#

2. Setting IP DHCP
Masih pada mode konfigurasi CLI router, ketikan perintah berikut :

Router(config)#ip dhcp pool VOICE

Router(dhcp-config)#default-router 192.168.1.1

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

Router(dhcp-config)#option 150 ip 192.168.1.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.1.1

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

Penjelasan :

• pada perintah diatas "ip dhcp pool VOICE" artinya membuat sebuah DHCP
service dengan nama "VOICE".
• perintah "default-router 192.168.1.1" untuk menset alamat tsb sebagai
gateway.
• perintah "network 192.168.1.0 255.255.255.0" untuk menset network dan
subnetmask untuk DHCP.
• perintah "option 150 ip 192.168.1.1" untuk menset option 150 untuk ip tsb
(option untuk memberikan alamat ip dari daftar TFTP server)
• perintah "ip dhcp excluded-address 192.168.1.1" untuk mengeluarkan alamat
192.168.1.1 (router) agar ketika ada DHCP request, ip tidak diberikan ke DHCP client
sehingga tidak terjadi conflict.

3. Seting Telephony service

Lanjut konfigurasi telephony service ada router, ketikan perintah berikut :

Router(config)#telephony-service
Router(config-telephony)#max-dn 5
Router(config-telephony)#max-ephones 5
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit
Router(config)#

Penjelasan

• pada perintah diatas "max-dn 5" untuk menentukan max jumlah dial number.
• perintah "max-ephones 5" untuk menset jumlah IP Phone yang dapat ter-register
dalam satu waktu.
• perintah "network 192.168.1.0 255.255.255.0" untuk menset network dan
subnetmask untuk DHCP.
• perintah "ip source-address 192.168.1.1 port 2000" untuk menset ip
router lokal dan port layanan komunikasi.

4. Seting Voice Vlan 1 di switch

Pada konfigurasi ini kita akan men-set port untuk mengakses vlan voice, Klik pada Switch, pilih
Tab CLI kemudian ketikan perintah berikut :

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

Press RETURN to get started!

Switch>enable
Switch#configure terminal
Switch(config)#interface range fastEthernet 0/1 – 5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit
Switch(config)#exit
Switch#copy running-config startup-config
Destination filename [startup-config]? (enter)
Building configuration...
[OK]

Penjelasan :

• pada perintah diatas "interface range fastEthernet 0/1 - 5" untuk

melakukan konfigurasi pada beberapa interface sekaligus.
• perintah "switchport mode access" untuk masuk ke mode access switch.
• perintah "switchport voice vlan 1" untuk menset interface 0/1 - 0/5 untuk
mengakses voice vlan 1.

5. Setting Dial number di Router

Klik kembali pada router, buka mode konfigurasi CLI, ketikan perintah berikut :

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1001
Router(config-ephone-dn)#exit

Karena kali ini kita menambahkan 3 IP Phone, lakukan kembali konfigurasi dial number untuk
ephone-dn 2 dan ephone-dn 3 :

Router(config)#ephone-dn 2
Router(config-ephone-dn)#number 1002
Router(config-ephone-dn)#exit

Router(config)#ephone-dn 3
Router(config-ephone-dn)#number 1002

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

Router(config-ephone-dn)#exit
Router(config)#exit

Router(config)#copy running-config startup-config

Destination filename [startup-config]? (enter)

Building configuration...

[OK]

6. Menyalakan IP Phone
Sampai sejauh ini langkah konfigurasi sudah selesai, yang perlu kita lakukan sekarang adalah
menyalakan IP Phone dengan meng-klik IP Phone, pilih mode Physical kemudian hubungkan
adaptor ke power chord IP Phone dengan cara Drag n Drop.

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

Hubungkan adaptor pada semua IP Phone, setelah power dihubungkan, IP Phone akan mulai
menyala dan melakukan konfigurasi dengan melakukan DHCP Request dan mencari server
yang menyediakan DHCP server/telephony service terdekat di jaringan tersebut. seting didapat
dari server melalui TFTP server.

Untuk melihat IP Phone yang telah terkonfigurasi, klik IP Phone dan buka mode GUI, maka
akan terlihat nomor telepon yang telah kita alokasikan.

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

7. Melakukan Panggilan
Untuk melakukan panggilan dari IP Phone, klik pada salah satu IP Phone, kemudian buka mode
GUI dan masukan nomor telepon yang dituju dan tekan enter atau klik pada gagang telpon dan
telpon dengan nomor yang dituju akan mulai menyala dan berdering

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

Tekan enter atau klik pada gagang telpon untuk menerima panggilan. keterangan connected
berarti telpon sudah salih terhubung ^^.

SELESAI

Teknik Komputer dan jaringan

Nanang Triwahyudi S.Pd

TUGAS :
Setelah melakukan semua langkah pekerjaan di atas. Buatlah laporan dan kesimpulan
dari pekerjaan konfigurasi VOIP dan klien yang sudah berhasil dilaksanakan
