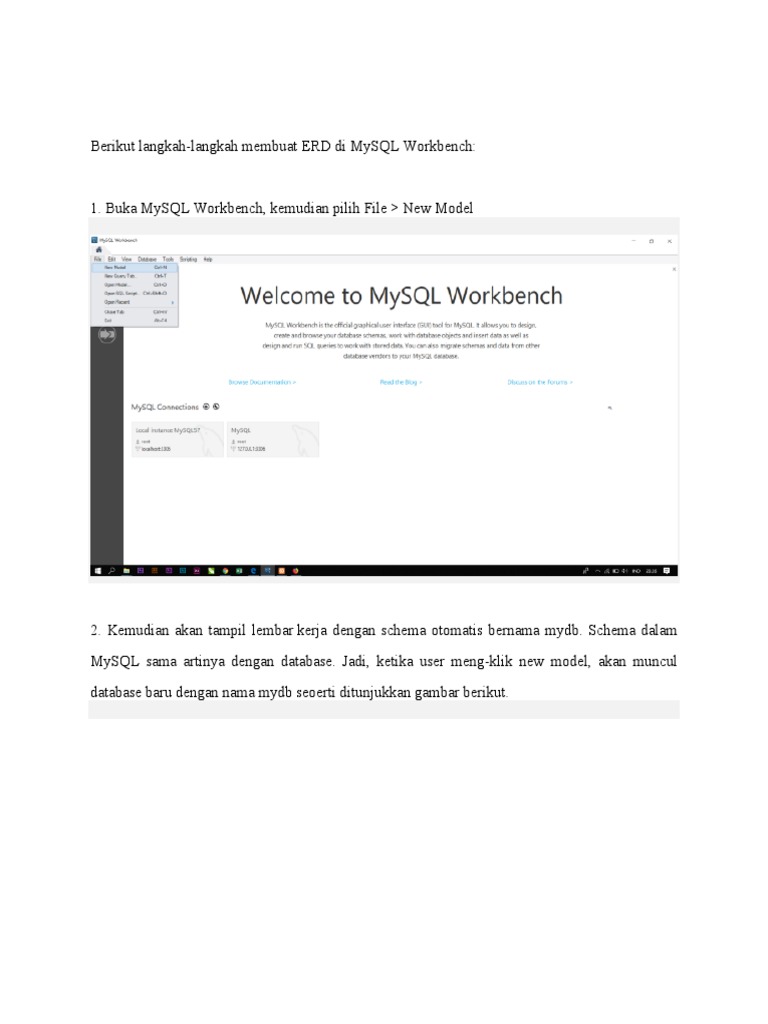

Berikut langkah-langkah membuat ERD di MySQL Workbench:

1. Buka MySQL Workbench, kemudian pilih File > New Model

2. Kemudian akan tampil lembar kerja dengan schema otomatis bernama mydb. Schema dalam

MySQL sama artinya dengan database. Jadi, ketika user meng-klik new model, akan muncul

database baru dengan nama mydb seoerti ditunjukkan gambar berikut.

3. Kemudian klik 2x pada nama mydb, kemudian rename schema menjadi nama database yang

diinginkan.
4. Klik tombol save di toolbar, kemudian simpan di destinasi folder dengan nama file MySQL

Workbench yang diinginkan.

5. Kemudian klik 2x tombol pada tombol Add Table di bawah nama schema pada lembar kerja.

Kemudian beri nama tabel dan isi atribut yang diperlukan untuk tabel tersebut.
6. Lakukan langkah nomor 5 untuk membuat table buku dan kategori, hasilnya seperti gambar

berikut.
7. Pada table user, klik tab foreign key untuk membuat sebuah relasi databasenya. Foreign Key

Name diisi fk_id_buku, Referenced Table ‘tugas2’.’buku’, Column pilih id_buku, Referenced

Column pilih id
8. Pada table buku, klik tab foreign key untuk membuat sebuah relasi databasenya. Foreign Key

Name diisi fk_id_kategori, Referenced Table ‘tugas2’.’kategori’, Column pilih kategori,

Referenced Column pilih id

9. Setelah semua tabel selesai dibuat, klik icon Add Diagram di lembar kerja Model Overview

paling atas.
10. Kemudian akan muncul tampilan lembar kerja untuk membuat ER Diagram seperti berikut.
11. Drag and drop semua tabel yang sudah dibuat yang berada pada Catalog Tree ke dalam lembar

kerja diagram.

12. Kemudian, untuk mengeksport rancangan database berbentuk ERD tersebut menjadi database

di MySQL server, klik menu Database > pilih Forward Engineer. Tetapi sebelumnya pastikan anda

sudah menjalankan XAMPP control panel dan memastikan MySQL dalam status running.
13. Selanjutnya akan muncul kotak dialog Forward Engineer. Isikan data yang diperlukan seperti

dalam gambar berikut, kemudian klik next.

14. Tahap selanjutnya dari Forward Engineer adalah sebagai berikut. Kemudian klik next.

15. Selanjutnya akan tampil tahap select object sebagai berikut. Pastikan jumlah objek tabel yang

akan di eksport jumlahnya sesuai dengan tabel yang dibuat. Klik next.
16. Kemudian akan muncul SQL dari database dan tabel-tabel yang tadi dibuat.

17. Selanjutnya proses Forward Engineering akan berjalan, dan akan ditampilkan hasil eksport.
18. Klik Close. Buka halaman “Home”, kemudian pilih “local instance mysql”.
19. Kemudian akan tampil halaman sebagai berikut. Perhatikan pada panel navigator, akan muncul

nama-nama database yang ada di MySQL server, dan database beserta tabel lengkap dengan atribut-

atributnya yang baru saja di eksport akan muncul.
