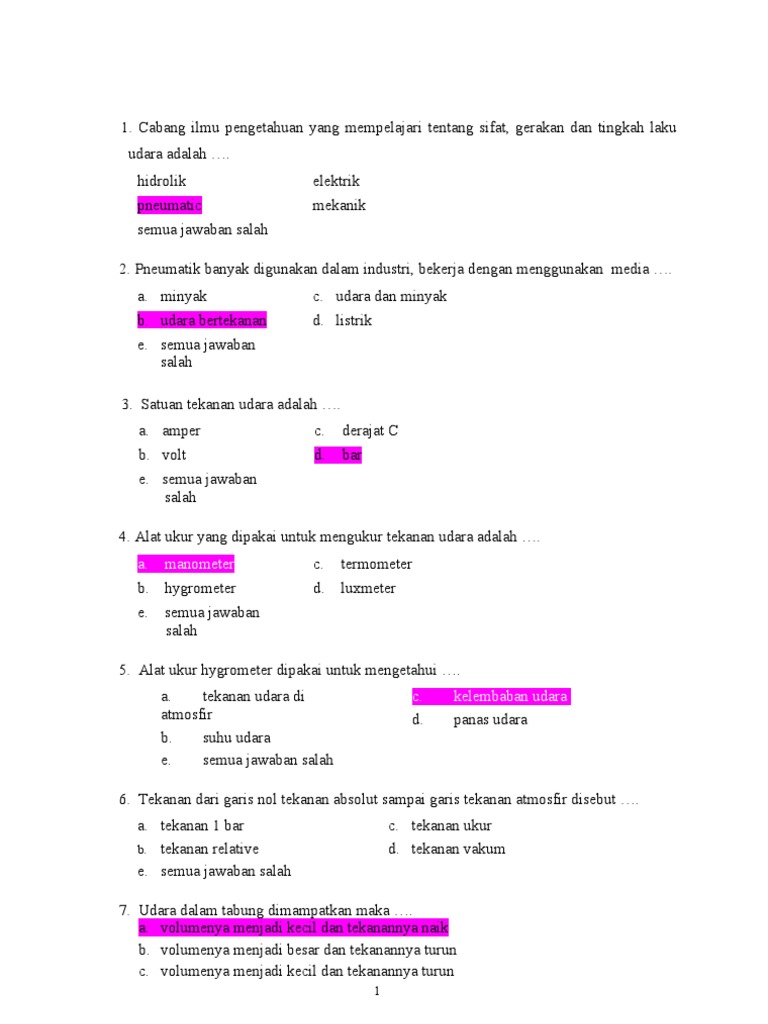

1.

Cabang ilmu pengetahuan yang mempelajari tentang sifat, gerakan dan tingkah laku
udara adalah ….
hidrolik elektrik
pneumatic mekanik
semua jawaban salah

2. Pneumatik banyak digunakan dalam industri, bekerja dengan menggunakan media ….

a. minyak c. udara dan minyak
b. udara bertekanan d. listrik
e. semua jawaban
salah

3. Satuan tekanan udara adalah ….

a. amper c. derajat C
b. volt d. bar
e. semua jawaban
salah

4. Alat ukur yang dipakai untuk mengukur tekanan udara adalah ….

a. manometer c. termometer
b. hygrometer d. luxmeter
e. semua jawaban
salah

5. Alat ukur hygrometer dipakai untuk mengetahui ….

a. tekanan udara di c. kelembaban udara
atmosfir d. panas udara
b. suhu udara
e. semua jawaban salah

6. Tekanan dari garis nol tekanan absolut sampai garis tekanan atmosfir disebut ….
a. tekanan 1 bar c. tekanan ukur
b. tekanan relative d. tekanan vakum
e. semua jawaban salah

7. Udara dalam tabung dimampatkan maka ….

a. volumenya menjadi kecil dan tekanannya naik
b. volumenya menjadi besar dan tekanannya turun
c. volumenya menjadi kecil dan tekanannya turun
1
 d. volumenya menjadi besar dan tekanannya naik
e. semua jawaban salah

Kandungan air
8. Pada gambar grafik berikut, jika suhu udara
meningkat maka ….
a. kandungan air dalam udara menjadi sedikit
b. kandungan air dalam udara tetap (tidak
berubah)
c. kandungan air dalam udara meningkat
d. kandungan air tidak berubah
Temperatur
e. semua jawaban salah

9. Tabung 0,5 m3 diisi udara oleh kompresor sampai tekanannya (absolut) 7 bar. Berapa
volume udara atmosfir yang dimasukkan ke dalam tabung ?
a. 0,5 m3 c. 14 m3
b. 3,5 m3 d. 1 m3
e. Semua jawaban salah

10. Pneumatik dipilih sebagai media kerja dalam dunia industri, antara lain karena ….
a. pemakaian udara bertekanan memerlukan biaya relatif murah
b. dengan silinder kecil didapatkan gaya yang besar
c. komponen-komponen pneumatik tidak terpengaruh oleh udara lembab dan
kotor
d. ketersediaan udara dalam jumlah yang tidak terbatas.
e. Semua jawaban salah

11. Komponen pneumatik yang diperlukan untuk memampatkan udara adalah ….

kompresor udara pengatur tekanan udara
motor listrik silinder udara
semua jawaban salah

12. Kompresor yang konstruksinya seperti gambar berikut dinamakan …

2
 kompresor piston dua tahap
kompresor piston satu tahap
kompresor membran
kompresor putar
semua jawaban salah

13. Agar sistem pneumatik bekerja dengan baik, diperlukan ….

a. udara bersih dan kering c. udara kering dan berminyak
b. udara bersih dan lembab d. udara lembab dan berminyak
e. semua jawaban salah

14. Unit pemeliharaan udara (air service unit) seperti gambar

berikut terdiri dari ….
a. penyaring udara, pengatur tekanan udara dan
kompresor
b. penyaring udara, pengatur tekanan udara dan pelumas
c. pengatur tekanan udara, pelumas dan kompresor
d. Penyaring udara, pelumas dan katup “shut-off”
e. Semua jawaban salah
15. Silinder yang berdiameter 125 mm ke atas perlu dilumasi bertujuan ….
a. untuk mempercepat gerakan silinder
b. untuk mengurangi panas pada piston silinder
c. agar seal silinder awet
d. untuk menghilangkan pelumas asli dalam silinder
e. semua jawaban salah

16. Untuk mendapatkan udara bertekanan bebas minyak menggunakan ….

kompresor piston tunggal c. kompresor membran
kompresor piston ganda d. kompresor double tabung
semua jawaban salah

17. Fungsi tangki udara seperti berikut ini kecuali …

a. Untuk mendapatkan tekanan konstan pada sistem pneumatik, dengan tidak
mengindahkan beban yang berfluktuasi,
3
 b. Untuk memisahkan minyak dan air dari kompresor,
c. Penyimpan / tandon udara sebagai “emergency suplay” bila sewaktu-waktu ada
kegagalan kompresor, beban pemakaian yang tiba-tiba besar, ruangan yang luas
dari tangki akan mendinginkan udara.
d. Semua jawaban salah
18. Kondensasi yang terjadi pada tangki udara tidak boleh masuk ke dalam sistem
pneumatik karena ….
a. memperlambat kerja silinder
b. mengganggu fungsi kontak katup pneumatik
c. mengganggu kerja kompresor
d. membuat bising
e. semua jawaban salah

19. Untuk mendapatkan udara yang berkualitas diperlukan alat-alat sebagai berikut ….
a. kompresor udara, tangki udara dan unit pemeliharaan udara
b. kompresor udara, tangki udara, pengering udara dan unit pemeliharaan udara
c. kompresor udara, pengering udara dan penyaring udara(filter)
d. kompresor udara, tangki udara, pengering udara dan pengatur tekanan udara.
e. Semua jawaban salah

20. Banyaknya sambungan, pencabangan pipa dalam sistem pneumatik akan menyebab-
kan ….
a. tekanan udara naik c. penurunan tekanan
b. kecepatan aliran udara berkurang d. aliran udara tidak lancar
e. semua jawaban salah

21. Simbol adalah ….

a. silinder kerja tunggal c. silinder kerja ganda dengan bantalan udara

b. silinder kerja ganda d. silinder putar
e. semua jawaban salah
4
22. Simbol katup 5/2 adalah …..
a. 2 (A )
c. 4 (A ) 2 (B )

1 (P ) 1 (P ) 3 (R )
4 (A )
b. 2 (A )
d 2 (B )

.
1 (P ) 3 (R ) 5 (R ) 3 (S )
1 (P )

e. Semua jawaban salah

23. Simbol katup fungsi “OR” adalah …..

2 (A )
a c. 2 (A )

1 2 (X ) 1 4 (Y ) 1 2 (X ) 1 4 (Y )
.
b. 2 (A ) d
1 (P )
3 (R ) .
e Semua jawaban salah

5
24. Simbol katup fungsi “AND” adalah …..
2 (A )
a. c. 2 (A )

1 2 (X ) 1 4 (Y ) 1 2 (X ) 1 4 (Y )

b. 2 (A ) d
1 (P )
3 (R ) .
e Semua jawaban salah

25. Simbol katup 3/2 dengan pengaktifan tombol tekan adalah …..
2 (A )
a. c. 2 (A )

1 (P ) 3 (R ) 1 (P ) 3 (R )
4 (A ) 4 (A )
b. 2 (B )
d 2 (B )

.
5 (R ) 3 (S ) 5 (R ) 3 (S )
1 (P ) 1 (P )
e Semua jawaban salah
f.

26. Katup dengan simbol 2 (A )

adalah ….

1 (P ) 3 (R )

katup 2/2, normally open (NO) katup 3/2, normally open (NO)
katup 2/2, normally closed (NC) katup 3/2, normally closed (NC)
semua jawaban salah

33. Kecepatan silinder kerja ganda arah maju dapat dilakukan dengan rangkaian sebagai
berikut ….
a. b. c. d.

34. Kecepatan yang dihasilkan silinder dari rangkaian seperti pada gambar berikut,
adalah …..

6
 a. gerakan mundur lebih cepat
b. gerakan mundur lebih lambat
2 (A )
c. gerakan maju lebih cepat
1( P )

3 (R ) d. gerakan maju lebih lambat

e. semua jawaban salah

35. Katup pneumatik yang mempunyai fungsi dengan tabel kebenaran seperti berikut
adalah ….
a. katup pengatur aliran
b. katup pembuang cepat
c. katup fungsi “OR”
d. katup fungsi “AND”
e. semua jawaban salah

36. Katup pneumatik yang mempunyai fungsi dengan tabel kebenaran seperti berikut
adalah ….
a. katup pengatur aliran
b. katup pembuang cepat
c. katup fungsi “OR”
d. katup fungsi “AND”
e. semua jawaban salah

D. Rangkaian Kontrol Dasar

41. Rangkaian kontrol langsung silinder kerja tunggal adalah seperti gambar berikut ….

7
 a. b.
1 .0

1 .1 2 (A )

1 (P ) 3 (R )

0 .1

c. d.
1 .0

1 .1
4 (A ) 2 (B )

5 (R ) 3(S )

1 (P )
0 .1

E semua jawaban salah

42. Rangkaian kontrol tidak langsung silinder kerja ganda adalah seperti berikut ….
a. b.
1 .0

1 .1 2 (A )

1(P ) 3 (R )

0 .1

8
 c. d.
1 .0

1 .1
4 (A ) 2 (B )

5 (R ) 3 (S )

1 (P )
0 .1

E semua jawaban salah

43. Pada rangkaian kontrol berikut, jika katup 1.2 dan katup 1.3 ditekan bersama dalam
waktu yang sama pula serta selama tombol belum dilepas maka ….
a. silinder bergerak maju sampai
maksimum dan berhenti
b. silinder diam (tidak bergerak maju)
c. silinder bergerak maju sampai
maksimum dan kemudian mundur.
d. silinder maju sedikit dan mundur
e. semua jawaban salah

44. Pada rangkaian kontrol berikut, jika katup 1.2 dan katup 1.3 ditekan bersama dalam
waktu yang sama pula serta selama tombol belum dilepas maka ….
a. silinder bergerak maju sampai
maksimum dan berhenti
b. silinder diam (tidak bergerak
maju)
c. silinder bergerak maju sampai
maksimum dan kemudian mundur.
d. silinder maju sedikit dan mundur
e. semua jawaban salah

45. Pada rangkaian kontrol berikut, jika katup 1.2 ditekan sebentar kemudian dilepas
maka ….

9
 a. silinder bergerak maju sampai
maksimum dan berhenti
b. silinder diam (tidak bergerak maju)
c. silinder bergerak maju sampai
maksimum dan kemudian mundur.
d. silinder maju sedikit dan mundur
e. semua jawaban salah

46. Pada rangkaian kontrol berikut, jika katup 1.2 ditekan dan katup 1.4 tidak ditekan serta
selama tombol belum dilepas maka ….
a. silinder bergerak maju sampai
maksimum dan berhenti
b. silinder diam (tidak bergerak mundur)
c. silinder bergerak mundur sampai
maksimum dan kemudian maju.
d. silinder bergerak mundur sampai
maksimum dan berhenti
e. semua jawaban salah
47. Pada rangkaian kontrol berikut, jika katup 1.2 ditekan dan katup 1.4 tidak ditekan serta
selama tombol belum dilepas maka ….
a. silinder bergerak maju sampai
maksimum dan berhenti
b. silinder diam (tidak bergerak maju)
c. silinder bergerak maju sampai
maksimum dan kemudian mundur.
d. silinder maju sedikit dan mundur
e. semua jawaban salah

48. Pada rangkaian kontrol berikut, jika katup 1.2 ditekan sebentar kemudian dilepas
maka ….

10
 a. silinder bergerak maju sampai maksimum
dan berhenti
b. silinder diam (tidak bergerak mundur)
c. silinder bergerak maju sampai maksimum
dan kemudian mundur kembali seperti
semula.
d. silinder bergerak maju sebentar kemudian
mundur kembali seperti semula.
e. Semua jawaban salah

11
49. Pada rangkaian kontrol berikut, jika katup 1.2 ditekan terus menerus maka ….

a. silinder bergerak maju sampai

maksimum dan berhenti

b. silinder bergerak maju sampai

maksimum dan kemudian
mundur kembali seperti semula
dan berhenti.

c. silinder bergerak maju sebentar

kemudian mundur kembali
seperti semula.

d. silinder bergerak maju sampai

maksimum dan kemudian
mundur kembali seperti semula
dan maju lagi.

e. Semua jawaban salah

50. Pada rangkaian kontrol berikut, jika katup 1.2 ditekan terus menerus maka ….

a. silinder bergerak maju sampai

maksimum dan berhenti
b. silinder bergerak maju sampai
maksimum dan kemudian mundur
kembali seperti semula dan berhenti.
c. silinder bergerak maju sebentar
kemudian mundur kembali seperti
semula.
d. silinder bergerak maju sampai
maksimum dan kemudian mundur
kembali seperti semula dan maju
lagi.
e. Semua jawaban salah
