PEMILIK KEGIATAN

PEMERINTAH KOTA SURABAYA

DINAS PERUMAHAN RAKYAT KAWASAN PERMUKIMAN
CIPTA KARYA & TATA RUANG
Jl. TAMAN SURYA No. 1 SURABAYA

NAMA KEGIATAN

PENYELENGGARAAN BANGUNAN GEDUNG

DI WILAYAH DAERAH KABUPATEN/KOTA,
PEMBERIAN IZIN MENDIRIKAN BANGUNAN
(IMB) DAN SERTIFIKAT LAIK FUNGSI
BANGUNAN GEDUNG

NAMA PEKERJAAN
BIAYA PERENCANAAN FISIK (TIDAK
SEDERHANA), NILAI PEKERJAAN 700 Jt
LVMDP STADION UTAMA
((GELORA BUNG TOMO))
RUANG KONTROL AS 38-39 LT-1

LOKASI PEKERJAAN

KOTA SURABAYA
SDP - A 188.725 VA SDP - A 188.725 VA
GAMBAR SKALA
SDP - B 22.335 VA SDP - B 22.335 VA DIAGRAM SISTEM DISTRIBUSI NTS
BEBAN
SDP - F 26.341,25 VA SDP - F 26.341,25 VA

SDP POMPA 1 51.280 VA SDP POMPA 1 51.280 VA

SDP - C 34.900 VA SDP - C 34.900 VA

SDP - D 28.100 VA SDP - D 28.100 VA

KONSULTAN PERENCANA
SDP - E 23.680 VA SDP - E 23.680 VA

NYFGbY 4 x (1c x 4 x 300) mm2

dari LVMDP POWER HOUSE SDP POMPA 2 126.250 VA SDP POMPA 2 126.250 VA

SDP Elektronik SPARE SDP Elektronik SPARE

SDP LIFT 14.728 VA SDP LIFT 74.285 VA

SDP Media Centre SPARE SDP Media Centre SPARE DIBUAT OLEH TANDA TANGAN
Penanggung Jawab
SDP-1 LAMPU ARENA SU 192.437,5 VA SDP Lampu tribun baru 12.400 VA Perencanaan

SDP-2 LAMPU ARENA SU 192.437,5 VA LAMPU STADION 412.000 VA

M. BAGUS CAHYO P
SDP SCORING BOARD SPARE SDP SCORING BOARD SPARE Tenaga Drafter
Penanggung Jawab
SDP LAMPU EXTERIOR 44.387 VA SDP LAMPU EXTERIOR 44.387 VA Perencanaan
SPARE
ARESTER
SDP AC 173.902 VA
3P+N 40 KA
SURYA HADI WIBOWO, ST
TOTAL BEBAN 945.601,25 VA SDP SOUND SYSTEM 41.411 VA Tenaga Ahli Struktur
Penanggung Jawab
Perencanaan
TOTAL BEBAN 1.259.997 VA
RIFAN, ST
Tenaga Ahli MEP

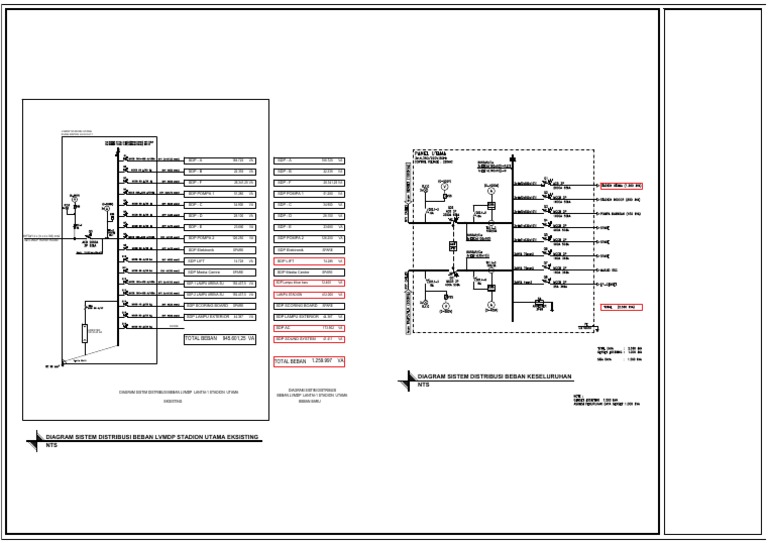

DIAGRAM SISTEM DISTRIBUSI BEBAN KESELURUHAN
NTS Penanggung Jawab
DIAGRAM SISTIM DISTRIBUSI Perencanaan
DIAGRAM SISTIM DISTRIBUSI BEBAN LVMDP LANTAI-1 STADION UTAMA
BEBAN LVMDP LANTAI-1 STADION UTAMA
EKSISTING BEBAN BARU
Ir. NAZARRUDIN ARIEF
Team Leader
DISETUJUI OLEH TANDA TANGAN
Penanggung Jawab
Perusahaan
DIAGRAM SISTEM DISTRIBUSI BEBAN LVMDP STADION UTAMA EKSISTING
NTS GESANG NURINDRA, ST
Direktur
DIPERIKSA OLEH
PROJECT MANAGEMENT UNIT (PMU)

AGUS MARDI, ST. Ir. BAMBANG WIDOJOKO, MT.

(ASISTEN PMU) (PMU KOORDINATOR)
KODE GAMBAR NO. LEMBAR JML. LEMBAR

048
