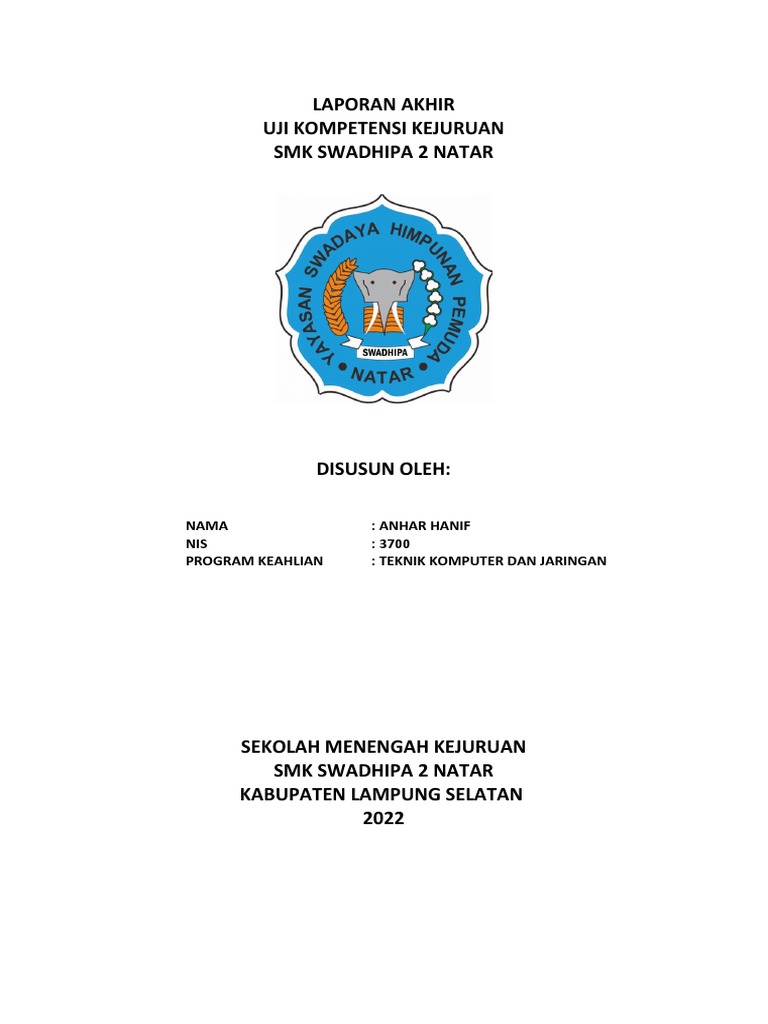

LAPORAN AKHIR

UJI KOMPETENSI KEJURUAN

SMK SWADHIPA 2 NATAR

DISUSUN OLEH:

NAMA : ANHAR HANIF

NIS : 3700
PROGRAM KEAHLIAN : TEKNIK KOMPUTER DAN JARINGAN

SEKOLAH MENENGAH KEJURUAN

SMK SWADHIPA 2 NATAR
KABUPATEN LAMPUNG SELATAN
2022
 LEMBAR PENGESAHAN

LAPORAN UJI KOMPETENSI KEJURUAN

SMK SWADHIPA 2 NATAR

Laporan Uji Kompetensi Kejuruan ini telah disetujui dan disahkan

Di SMK SWADHIPA 2 NATAR

WAKA.Bidang Kurikulum, Ketua Jurusan TKJ,

Novita Ayu Gustari, S.PD Muhammad Seyhan, S.Kom

Mengetahui
Kepala SMK Swadhipa 2 Natar,

Purwadi, S.T
NIY. 09.2001.78.00261.1

1
 KATA PENGANTAR

Puji Syukur atas kehadirat Allah SWT yang telah melimpahkan nikmat,
rahmat, serta hidayah-Nya sehingga kami dapat melaksanakan dan
menyelesaikan Uji Kompetensi Kejuruan tanpa ada halangan apapun dengan
waktu yang ditentukan.Sekaligus saya dapat menyusun laporan ini sebagai
kewajiban pelaksanaan setelah melaksanakan Uji Kompetensi Kejuruan.
Karena tanpa nikmat-Nya, mungkin kami belum tentu bisa menyelesaikan
kegiatan ini dari awal sampai akhir.

Dengan ini, kami juga mengucapkan terima kasih kepada semua pihak
yang telah mendukung dan mensukseskan pelaksanaan Uji Kompetensi
Kejuruan, karena tanpa dukungan dan bantuan dari mereka mungkin pula kami
belum tentu bisa menyelesaikan kegiatan Uji Kompetensi Kejuruan ini.

Kami tahu, masih banyak kekurangan dalam pelaksanaan dan

penyusunan Laporan ini. Namun kami telah berusaha semaksimal mungkin
dalam melaksanakannya. Oleh karena itu, kami mohon kritik dan saran yang
membangun agar lebih baik untuk kedepannya.Semoga laporan ini dapat
bermanfaat bagi adik-adik kelas sebagai bahan referensi untuk menyusun
laporan Uji Kompetensi Kejuruan kelak di kemudian hari.

Lampung, Mei 2022

Anhar Hanif

2
 DAFTAR ISI

1.1 Latar Belakang ............................................................................................................................... 4

1.2 Maksud dan Tujuan ...................................................................................................................... 4
2.1 Waktu dan Tempat Pelaksanaan .................................................................................................. 5
2.2 Mengerjakan Praktikum dan Soal Yang Disediakan ...................................................................... 5
............................................................................................................................................ 6
1.Setting Interfaces VLAN ................................................................................................................... 7
2. Setting IP Address Ether 1 ............................................................................................................... 8
3. Setting IP DNS ................................................................................................................................. 8
4. Setting Gateway .............................................................................................................................. 9
5.Setting Firewall NAT ....................................................................................................................... 10
6. Setting Wireless ............................................................................................................................ 11
7. Setting DHCP Server ...................................................................................................................... 12
8. Setting Hotspot ............................................................................................................................. 13
9. Setting Walled Garden .................................................................................................................. 13
10. Setting User Profile ..................................................................................................................... 14
11. Setting User Hotspot ................................................................................................................... 15
12 Setting Tampilan Login Hotspot ................................................................................................... 16
13.Setting Layer 7 Protocol ............................................................................................................... 17
14. Setting Firewall Blokir Waktu ...................................................................................................... 17
15. Setting Firewall Blokir Situs ......................................................................................................... 19
1.Setting Bridge ................................................................................................................................. 20
2. Setting Switch Vlan ....................................................................................................................... 21
3.Setting Switch Ports ....................................................................................................................... 22
1.Pengecekan IP Address .................................................................................................................. 23
2.Pengecekan Blokir Youtube ........................................................................................................... 24
4.1 Kesimpulan.................................................................................................................................. 25
4.2 Saran ........................................................................................................................................... 25

3
 BAB I PENDAHULUAN

1.1 Latar Belakang

Jaringan komputer adalah sekelompok komputer yang saling
berhubugan satu sama lain dengan memanfaatkan media komunikasi dan
protocol komunikasi, sehingga antar komputer biasa saling terhubung dan
bertukar informasi.

Pada saat ini manfaat jaringan komputer sudah banyak dirasakan dan
banyak yang menggunakan.Jaringan komputer sering kali berperean vital
dalam kegiatan pendistribusian informasi yang cepat tersebut.
Semua dari komponen yang tergabung dalam jaringan komputer
haruslah mampu saling mendukung untuk menghasilkan suatu sistem yang
kokoh dan handal untuk melayani setiap permintaan informasi yang
dibutukan oleh pengguna.

1.2 Maksud dan Tujuan

Adapun maksud dan tujuan pembuatan Laporan Akhir Uji Kompetensi
Kejuruan (UKK) ini adalah sebagai berikut :

1. Sebagai tanda bukti bahwa telah melaksanakan kegiatan Uji

Kompetensi Kejuruan (UKK).
2. Sebagai sarana evaluasi pelaksanaan kegiatan Uji Kompetensi
Kejuruan (UKK).
3. Sebagai alat ukur kemampuan dan keberhasilan siswa dalam
melaksanakan kegiatan Uji Kompetensi Kejuruan (UKK).
4. Meningkatkan pengetahuan dan keterampilan siswa untuk
menjadi tenaga kerja yang professional.
5. Menjelaskan kepada siswa bagaimana cara membagun jaringan
dengan menggunakan MikroTik.

4
 BAB II PROSES UJIAN PRAKTIK KEJURUAN

2.1 Waktu dan Tempat Pelaksanaan

1. Jadwal Pelaksaan

Dalam kegiatan Uji Kompetensi Kejuruan (UKK) ini, pihak sekolah

memberikan waktu kepada para siswa untuk menyelesaikan
praktik dengan waktu -+7jam, dan dengan waktu tersebut siswa
wajib menyelesaikan semua praktik bseserta laporan tertulis.

2. Tempat pelaksanaan

Pelaksanaan Uji Kompetensi Kejuruan (UKK) ini dilaksanakan di

gedung LAB Teknik Komputer Jaringan.

2.2 Mengerjakan Praktikum dan Soal Yang Disediakan

3. Instalasi Windows 10
4. Krimping Kabel UTP
5. Konfigurasi MikroTik
6. Membuat Topologi
7. Mengerjakan Laporan Tertulis
8. Membuat Laporan

5
BAB III PEMBAHASAN

6
 Konfigurasi Pada RouterBoard 1

1.Setting Interfaces VLAN

Name : VLAN10-Lab Admin

VLAN ID : 10

Interfaces : ether 2

Name : VLAN20-Lab Jaringan

VLAN ID : 20

Interfaces : ether 2

7
2. Setting IP Address Ether 1
Klik IP > Address > Isikan alamat IP anda (+)
Ether1 : 192.168.100.102/24
Vlan10-Lab Admin : 192.168.10.1/28
Vlan20-Lab Jaringan : 192.168.20.1/28
Wlan1 : 192.168.30.1/24

3. Setting IP DNS
Klik IP > DNS

Server : 8.8.8.8

8.8.4.4

8
4. Setting Gateway
Klik IP > Routes > (+)
Gateway : 192.168.100.254

9
5.Setting Firewall NAT

Klik IP > Firewall > NAT (+)

Chain : srcnat

Out Interface : ether 1

Action : masquerade

10
6. Setting Wireless

Security aprofiles (+) General

Name : profile1

Mode : dynamic keys

Authentication Types : WPA PSK & WPA2 PSK

WPA Pre-Shared Key : 12345678

WPA Pre-Shared key : 12345678

Mode : apbridge

Band : 2GHz B/G/N

SSID : Anhar_Hanif@Hotspot

Security Profile : profile1

11
7. Setting DHCP Server
Klik IP > DHCP Server > DHCP Setup
1.Lab Admin
2.Lab Jaringan
3.Wlan1

12
8. Setting Hotspot
IP > Hotspot > Hotspot Setup

9. Setting Walled Garden

IP > Hotspot > Walled Garden (+)

Server : hotspot1

Dst.host : smkswadhipa2.my.id

13
10. Setting User Profile

Name : Kepala Sekolah

Shared Users : 10

Rate Limit (rx/tx) : 1024K/1024K

Name : Guru

Shared Users : 10

Rate Limit (rx/tx) : 512K/512K

Name : Siswa

Shared Users : 10

Rate Limit (rx/tx) : 256K/256K

14
11. Setting User Hotspot

*Name : Kepala Sekolah

Password : 123

Profile : Kepala Sekolah

*Name : Guru

Password : 456

Profile : Guru

*Name : Siswa

Password : 789

Profile : Siswa

15
12 Setting Tampilan Login Hotspot
File > Drag file ke desktop hotspot/login.html > Edit dengan Notepad.

Rubah tampilan menjadi “Selamat Datang di Hotspot SMK Swadhipa 2 Natar”

Lalu klik save dan drag kembali file yang telah di edit ke dalam menu file
mikrotik.

16
13.Setting Layer 7 Protocol

Klik IP > Firewall > Layer 7 protocol (+)

Name : blokir

Regexp : ^.+(yputube.com).*$

14. Setting Firewall Blokir Waktu

Klik IP > Firewall > Filter Rules (+)

Chain : Forward

In.Interface : wlan1

Extra Time : 16:00:00 – 07:00:00

Action : drop

17
18
15. Setting Firewall Blokir Situs

Klik IP > Firewall > Filter Rules (+)

Chain : Forward

In.Interface : Lab Jaringan

Layer 7 protocol : blokir

Content : youtube.com

Action : drop

19
 Konfigurasi Pada RouterBoard 2 Sebagai Switch

1.Setting Bridge
Bridge (+)
Name : bridge1
Interface : ether1
ether2
ether3

20
2. Setting Switch Vlan
Switch : switch1
VLAN ID : 10
Ports : ether1, ether 2

Switch :switch1
VLAN ID : 20
Ports : ether 1, ether 3

21
3.Setting Switch Ports

*Name : ether1

Switch : switc1

VLAN Mode : secure

VLAN Header : add if missing

*Name : ether2

Switch : switc1

VLAN Mode : secure

VLAN Header : always strip

Default Vlan ID : 10

*Name : ether3

Switch : switc1

VLAN Mode : secure

VLAN Header : always strip

Default Vlan ID : 20

22
 PENGUJIAN PADA CLIENT

1.Pengecekan IP Address

Ketik windows + R > Ketik cmd > Ketik ipconfig

23
2.Pengecekan Blokir Youtube
Akses Chrome pada PC > Ketik www.youtube.com

24
 BAB IV PENUTUP

4.1 Kesimpulan
Dengan adanya teknologi informasi masyarakat dapat mengetahui
perkembangan dan kemajuan ilmu teknologi informasi di era modern ini,
sehingga masyarakat akan mengalami kemajuan dalam mengolah informasi
dan teknologi yang berkembang.

4.2 Saran
Kami sadar, dalam melaksanakan Uji Kompetensi Kejuruan ini masih
banyak kekurangan dan kesalahan.Namun kami telah melaksanakannya secara
maksimal. Selain itu, Laporan Uji Kompetensi Kejuruan ini juga masih jauh dari
sempurna.Oleh karena itu, saran yang membangun sangat kami perlukan guna
memperbaiki Laporan yang masih jauh dari sempurna ini.
